Nachlaufrelais Steuerung Relais Timer Zeitschalter für Ventilatoren CS3-1B

Der Zeitschalter CS3-1 ist zur Ein- und Ausschaltung von induktiven (Ventilatoren, Schaltschützen, Relais) und ohmschen Belastungen mit Zeitverzögerung geeignet. Zur Einschaltung der Belastung kommt es bei Lichtausschaltung.

TECHNISCHE DATEN CS3-1
Speisung	230 V/ 50 Hz
Belastungswiderstand	10 - 200 W
Induktionsbelastung	10 - 100 VA
Einschaltungselement	Triac
Einstellbare Zeit	1 s - 90 min.
Anzahl der Dekaden	4
Arbeitstemperatur	0° C bis +35° C

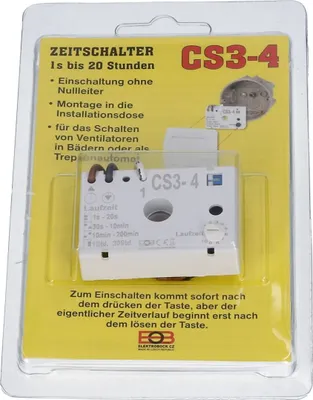

CS3-4 ist für die Betätigung von Widerstands- bzw. Induktionsbelastung (Ventilatoren, Schaltschützen, Relais) mit Zeitverzögerung geeignet. Zum Einschalten kommt es sofort nach Drücken des Tasters, aber der eingestellte Zeitverlauf beginnt erst nach dem Lösen der Taste. Als Treppenautomat, angeschlossen ohne Null-Leiter.

TECHNISCHE PARAMETER
Speisung	230 V/ 50 Hz
Belastungswiderstand	15- 200 W
Induktionsbelastung	15- 100 VA
Einschaltungselement	Triac
Einstellbare Zeit	1 s - 20 Std.
Anzahl der Dekaden	4
Arbeitstemperatur	0° C bis +35° C

• Hersteller: Elektrobock
• Artikel-Nr.: 131 / CS3-1
• EAN: 8594012220034
• Produktserie: Zeitschalter
• Spannung: 230V
• Stromverbrauch: 1W
• Einstellbare Zeit: 1s bis 90min
• Belastungswiderstand: 10-200W
• Induktionsbelastung: 10-100VA
• Einschaltungselement: Triac
• Abmessungen: 46x31x12 mm
• Installation: Unterputz, in die Installationsdose
• Schutzart: IP20
• Betriebstemperatur: 0°C bis +50°C



Zeitschalter CS3-1 Nachlaufrelais Unterputz z.B. zu Ventilatoren in Badezimmer

Der Zeitschalter CS3-1 ist zur Ein- und Ausschaltung der induktiven (Ventilatoren, Schaltschützen, Relais) und ohmschen Belastung mit einer Zeitverzögerung geeignet.

Zur Einschaltung der Belastung kommt bei der Lichtausschaltung.

Speisung	230, 0 V / 50 Hz
Befestigungstyp	unterputz
Montage ohne der Null-Leiter	Nein
Ohmsche Last	5 W bis 150 W
Induktive Last	5 VA bis 50 VA
Stromverbrauch	1 W
Schaltelement	Triac
Einstellbare Zeit	1 s bis 90 min
Fuse	Nein
Schutzart	IP20
Arbeitstemperatur	0 °C bis 50 °C

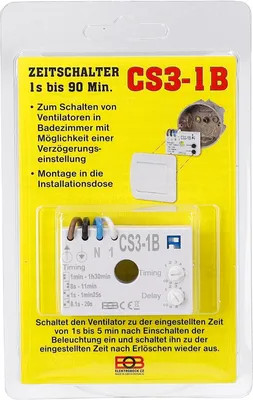

Nachlaufrelais elektronisch CS3-1B Schaltet den Ventilator zur eingestellten Zeit nach Einschalten der Beleuchtung ein und nach Erlöschen wieder aus. Montage in die Installationsdose. Merkmale: - Versorgung: 230 V / 50 Hz - Schaltelement: triac - Widerstandslast: 20 - 350 W - Induktive Last: 20 - 200 VA - Schutzklasse: IP 20 und höher (je nach Montage) - Betriebstemperatur: 0 - +50° C - Einschalten: 1 s - 5 min (nach Einschalten der Beleuchtung) - Ausschalten: 1 s - 90 min (nach Ausschalten der Beleuchtung) - Maße: 45 x 12 x 30 mm, Gewicht: 17,5 g Passend wie: CS3-1B CS31B

Merkmale CS3-1: Er ist für das verzögerte Ein- und Ausschalten von induktiven (Ventilatoren, Schütze, Relais) und ohmschen (Glühbirnen) Lasten ausgelegt. Das Einschalten der Last erfolgt unmittelbar nach dem Ausschalten der Beleuchtung.
