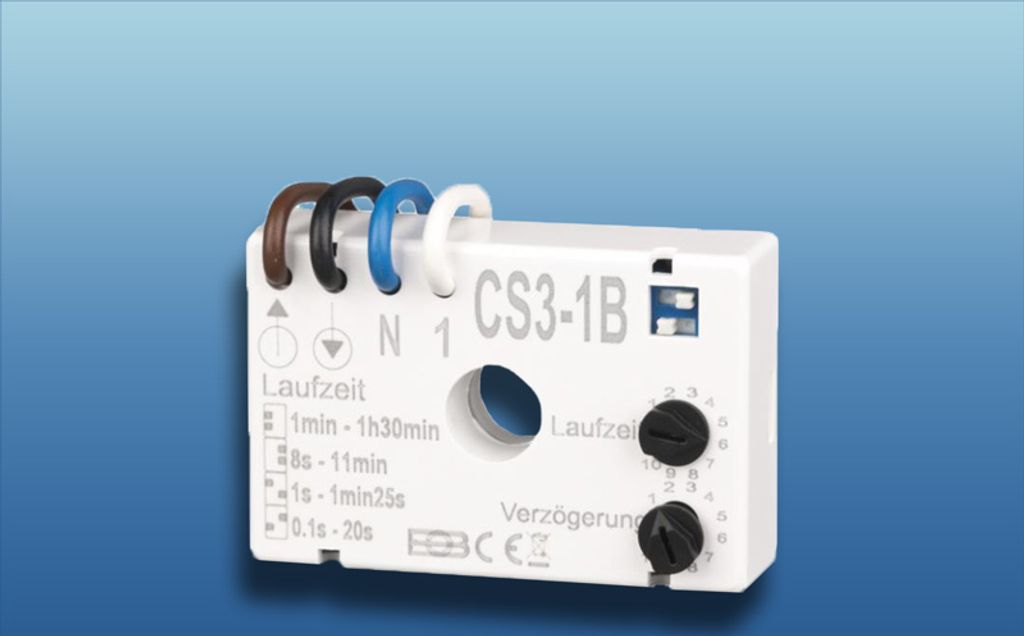

Elektro Bock Nachlaufrelais mit Einschaltverzögerung : CS3-1B Ausführung: CS3-1B

Für das Schalten von Ventilatoren mit der Möglichkeit, eine Verzögerung einzustellen

EIGENSCHAFTEN CS3-1B:

CS3-1B ist für eine Ein- bzw. Ausschaltung des Ventilators mit einer Zeitverzögerung abhängig von der Beleuchtung bestimmt. Der Ventilator wird in einem Zeitabstand von 1s bis 5 min nach der Lichteinschaltung gestartet. Die Einstellung erfolgt über den P1-Trimmer, mit Hilfe von einem  kleinen Schraubenzieher. Der Ventilator wird in einem Zeitabstand von 1s bis 90min nach der Lichtausschaltung abgeschaltet.



Speisung	230, 0 V / 50 Hz
Befestigungstyp	unterputz
Montage ohne der Null-Leiter	Nein
Ohmsche Last	5 W bis 150 W
Induktive Last	5 VA bis 50 VA
Stromverbrauch	1 W
Schaltelement	Triac
Einstellbare Zeit	1 s bis 90 min
Fuse	Nein
Schutzart	IP20
Arbeitstemperatur	0 °C bis 50 °C

Nachlaufrelais Zeitschalter für Ventilatoren/Badlüfter

Lieferumfang: 1 Stück

Artikel-Merkmale:

• zur Steuerung von Ventilatoren, Nachlaufzeit einstellbar von 1 Sekunde bis 90 Minuten
  Nachlaufrelais elektronisch
  Schaltet den Ventilator zur eingestellten Zeit nach Einschalten der Beleuchtung ein und nach Erlöschen wieder aus.
  Montage in die Installationsdose
• Versorgung: 230 V / 50 Hz
• Schaltelement: triac
• Widerstandslast: 20 - 350 W
• Induktive Last: 20 - 200 VA
• Schutzklasse: IP 20 und höher (je nach Montage)
• Betriebstemperatur: 0 - +50° C
• Einschalten: 1 s - 5 min (nach Einschalten der Beleuchtung)
• Ausschalten: 1 s - 90 min (nach Ausschalten der Beleuchtung)
• Maße: 45 x 12 x 30 mm, Gewicht: 17,5 g

Herstellernummer:

CS3-1B = CS31B

möglicher Artikelaufdruck:

CS3-1B

Zeitschalter CS3-1B zum Schalten von Ventilatoren in Badezimmer mit Verzögerung

Versorgung:  230V / 50Hz

Schaltelement:  triak

Widerstandslast:  5 bis 150W

Induktive Last:  5 bis 50VA

Querschnitt Installation:  0,5mm²

Schutzklasse:  IP20 und höher je nach Montage

Betriebstemperatur:  0°C bis +50°C

Ein-, Ausschaltverzögerung:  von 1 sek bis 90 min

Dimmension:  Höhe 30,5mm x Länge 46mm x Tiefe 12,5mm



Zeitschalter für Ventilatoren. Nach Einschalten des Lichts wird der Ventilator in einem voreingestellten Zeitraum von 1 Sek. bis 5 Min. eingeschaltet und nach Lichtabschaltung im eingestellten Zeitraum von 1 Sek. bis 90 Min. ausgeschaltet. Mögliche Einsatzbereiche: Bad, Dusche, WC usw. Technische Daten: - Betriebsspannung: 230 V - Belastbarkeit: 5...150 W Einbau in Schalterdosen möglich. Maße (BxHxT): 46,5x13x31 mm.

• Hersteller: Elektrobock
• Artikel-Nr.: 133 / CS3-1B
• EAN: 8594012220027
• Produktserie: Zeitschalter
• Spannung: 230V
• Stromverbrauch: 1W
• Einschaltzeit: 1s bis 5min
• Ausschaltzeit: 1s bis 90min
• Anzahl der Dekaden: 4
• Belastungswiderstand: 5-150W
• Induktionsbelastung: 5-50W
• Einschaltungselement: Triac
• Abmessungen: 46,5x13x31 mm
• Installation: Unterputz, in die Installationsdose
• Schutzart: IP20
• Betriebstemperatur: 0°C bis +50°C
• NICHT für Betrieb mit LED Lampen geeignet
