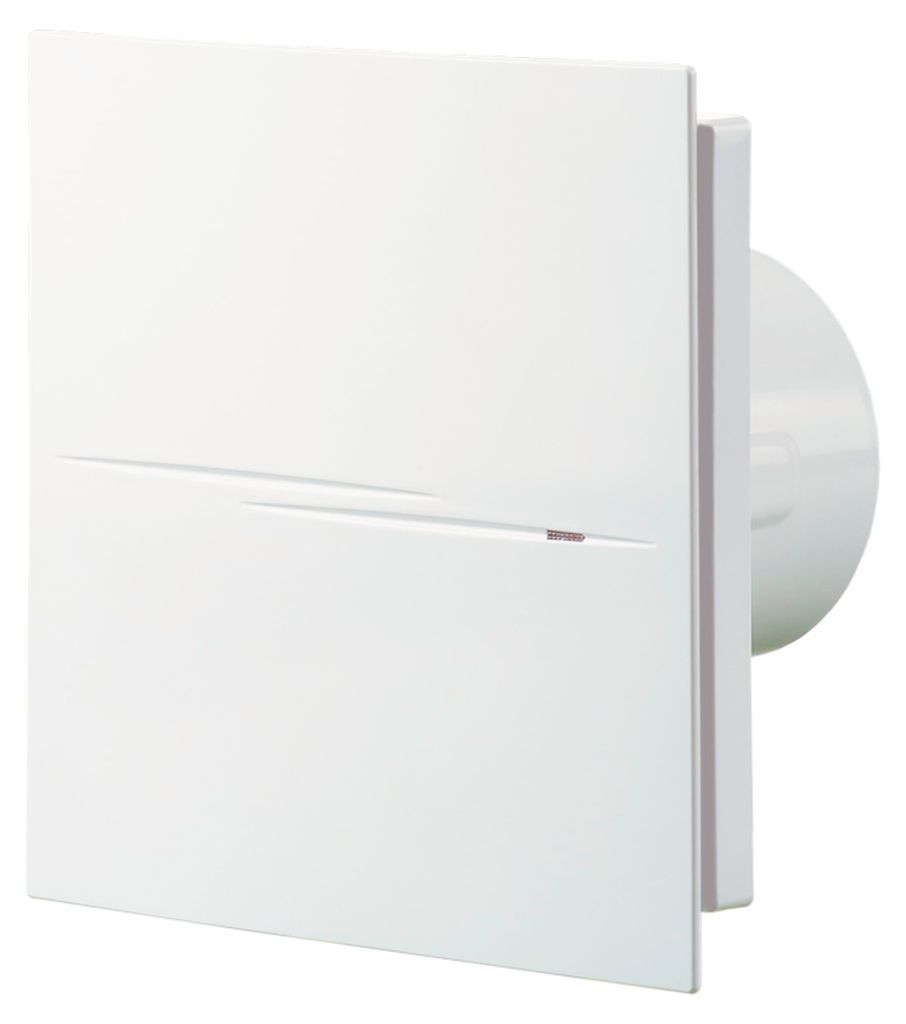

Kleinraumventilator Wandventilator Vents Quiet Style 100

Innovative axiale geräuscharme und energiesparende Abluftventilatoren mit einer Luftförderleistung von bis zu 90 m³/h und einem niedrigen Geräuschpegel von 26 dB(A)

Innovative Abluftventilatoren mit dem stilvollen Design zur Erschaffung des neuen Behaglichkeitsstandards in Sanitärbereichen, Duschräumen, Küchen und anderen Wohnräumen.

Installation in einem Lüftungsschacht oder Anschluss an das Lüftungsrohr mit Durchmesser Ø100 mm.

Aufbau:

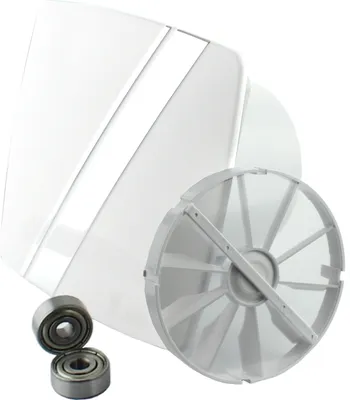

Das Gehäuse, das Laufrad und die Frontplatte sind aus hochwertigem, robustem und UV beständigem ABS-Kunststoff gefertigt.
Das aerodynamisch profiliertes halbradiales Laufrad sorgt für eine hohe Luftförderleistung und ein niedriger Geräuschpegel.
Der verkürzte Stutzen ermöglicht die Installation des Ventilators in einen Lüftungsschacht oder Anschluss an das Lüftungsrohr mit Durchmesser Ø 100 mm.
Der Ventilator ist mit einer speziell konstruierten Rückschlagklappe ausgestattet zur Verhinderung des Rückflusses und Wärmeverluste beim Ventilatorstillstand.
Der Ausblassstutzen ist mit speziell entwickelten Leitschaufeln versehen zur Verminderung der Luftturbulenz, des Schalldrucks und Erhöhung des Luftstromes.
Dank des hohen Schutzes gegen Wassereindringen ist der Ventilator die ideale Entlüftungslösung für ein Badezimmer. Die Steuereinheiten sind durch die luftdichten Deckel bedeckt.

Motor:
Zuverlässiger Kugellagermotor mit minimalem Energieverbrauch 7,5 W.
Die Kugellager sind wartungsfrei und auf Lebensdauer des Motors geschmiert. Für ca. 40.000 Betriebsstunden ausgelegt.
Der Motor liegt auf einem Gummi-Schalldämpfer, der für Schwingungsdämpfungen und einen leisen Lauf des Ventilators sorgt.
Integrierter Überhitzungsschutz.

Technische Daten:
Netzspannung 50 Hz, 230 V
Leistungsaufnahme, 7,5 W
Luftförderleistung, 90 m³/h
Schaldruck 3 m, 26 dB(A)
Schutzart IP 45

Modifikationen und Ausführungen:
Quiet-Style – Standard Ausführung.
Quiet-Style T verfügt über einen Zeitschalter mit der Nachlaufzeit, einstellbar von 2 bis 30 Minuten.
Quiet-Style T1 verfügt über einen Zeitschalter mit der Nachlaufzeit, einstellbar von 2 bis 30 Minuten und eine Einschaltverzögerung (von 10 bis 90 Sekunden oder von 2 bis 30 Min. einstellbar).
Quiet-Style TH verfügt über einen Zeitschalter mit der Nachlaufzeit einstellbar von 2 bis 30 Minuten und einen Feuchtigkeitssensor mit der Einschaltfeuchte einstellbar von 60% bis 90%.

Montagemerkmale:
Direkter Einbau in Lüftungsschacht.
Falls der Montageort des Ventilators von Lüftungsschacht entfernt ist, können flexible Luftleitungen eingesetzt werden. Eine flexible Luftleitung wird an den Ausblassstutzen mit Hilfe einer Schlauchschelle angeschlossen.
Befestigung an der Wand mit Schrauben.
Deckenmontage ist möglich.

Abmessungen und technische Daten

• 220-240 V 50 Hz
• Gehäusefarbe: weiß
• Gehäusematerial: UV-beständiger ABS-Kunststoff
• Nennweite: 100 mm
• Leistung: 7,5 W
• Stromaufnahme: 0,05 A
• Geschwindigkeitsstufen: 1
• max. Luftdurchsatz: 90 m³/h
• Schalldruck Lp-3m: 26 dB(A)
• Schutzart: IP45
• Durchmesser Rohrstutzen: 99 mm
• Frontabdeckung: 200 x 200 mm x 49 mm
• Gesamttiefe: 130 mm
• Gewicht: 0,7 kg
• an / aus über bauseitigen Schalter (nicht im Lieferumfang enthalten)
• integrierter Überhitzungsschutz
• integrierte Rückschlagklappe verhindert Kaltlufteinfall
• Montagemöglichkeiten: Wand, Decke
• Einbau: direkt im Lüftungsschacht
