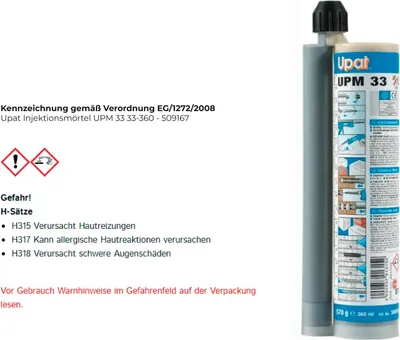

UPAT Injektionsmörtel UPM 33-300

Top Features

• Breites Zulassungspaket - Zugelassen für gerissenen Beton und Mauerwerk.
• Vorteile durch das Systemzubehör - z.B. Sparsiebhülse: Einsparpotenzial von bis zu 80% Mörtel gegenüber Mitbewerbern.
• Styrolfrei und resistent gegen Bau-Chemikalien.
• Die Kartusche kann mit handelsüblichen Kartuschenpistolen ausgepresst werden.
• Durch Wechsel des Statikmischers können angebrochene Kartuschen weiter verwendet werden.

Die Vorteile / Produktbeschreibung
Das wirtschaftliche Injektionssystem vielseitig einsetzbar in Beton und Voll- und Lochsteinmauerwerk.

Vorteile
Produkt

• Sichere Verankerung: Zulassung ETA Beton gerissen, ETA Mauerwerk und Brandschutzprüfung
• Randnahes Befestigen: Die spreizdruckfreie Befestigung ermöglicht geringe Rand- und Achsabstände und verhindert Montageschäden im Randbereich
• Effizienz im Lochstein: Die Siebhülse für den Einsatz im Lochstein-Mauerwerk überbrückt den Putz und minimiert den Mörtelverbrauch
• Flexibles Arbeiten: Durch Wechsel des Statikmischers können angebrochene Kartuschen weiterverwendet werden

Variante

• Schnellaushärtend (Express): Für eine verkürzte Aushärtezeit und Befestigungen bei tiefen Temperaturen
• Kartusche-Profi (360/390ml): Für lange Lagerhaltbarkeit und Serienmontage
• Kartusche-Standard (300ml): Für die Verwendung mit handelsüblichen Auspresspistolen
• Kartusche-Kompakt (150ml): Für einzelne Befestigungen
• Handwerkerkiste (HWK): Für die sichere Aufbewahrung, robust und stapelbar

Der wirtschaftliche Injektionsmörtel/Montagemörtel. Für die Verwendung mit handelsüblichen Auspresspistolen.Geeignet für Beton, Voll- und Lochbaustoffe.Für die Aufnahme mittlerer und hoher Lasten.Zugelassen für Beton, Mauerwerk und Brandschutz.Erforderliche Systemkomponenten Ankerstangen (UPM-A/ASTA) oder Innengewindeanker (UPM-I/IST).Wird gesetzt in Vorsteck- oder Durchsteckmontage.Zeichnet sich aus durch Sichere Verankerung, Randnahes Befestigen und Effizienz im Lochstein.Wird z. B. verwendet für die Befestigung von Stahlträgern, Dachkonstruktionen und Vordächern.

Eigenschaften

• Bauaufsichtlich zugelassen: Beton, Mauerwerk, Brandprüfung, Hammerbohren
• Geeignet: Hohlbohren, Wassergefülltes Bohrloch
• Lastbereich Beton: Zuglast 3,4-150,1kN, Querlast 2,9-90,2kN
• Lastbereich Mauerwerk: Zuglast 0,54-3,43kN, Querlast 0,43-3,29kN
• Systemkomponente: Ankerstange ASTA/UPM-A, Innengewindeanker IST/UPM-I, Siebhülse UPM-SH, Handelsübliche Gewindestangen mit Prüfzeugnis 3.1
• Variante: Standard, Schnellaushärtend (Express)
• Temperatur im Verankerungsgrund: -15°C bis +40°C
• Variante: Kartuschengröße 360/300/150ml
• Zubehör: Ausdrückpistole Metall UPM MR/Profi UPM DM P, Ausbläser UPM AB, Reinigunsbürste UP BS

Anwendungen

• Stahlträger
• Dachkonstruktionen
• Vordach
• Carport
• Balkongeländer
• Treppengeländer
• Brückengeländer
• Balkenverankerung
• Fenster
• Fassadenkonstruktion
• Holzunterkonstruktionen
• Silos
• Pumpen
• Satelliten-Antennen
• Rohrbefestigung
• Rohrtrassen
• Lüftungskanäle
• Heizkörper
• Sanitärkeramik
• Duschkabinen
• Klimageräte
• Wintergärten
• Gartentor

Baustoffe
Zugelassen für:

• Beton C20/25 bis C50/60, gerissen und ungerissen
• Hochlochziegel
• Kalksand-Vollstein
• Kalksand-Lochstein
• Porenbeton
• Hohlblock aus Leichtbeton

Funktionsweise / Montage
Funktion: In der Zweikammerkartusche werden Harz und Härter getrennt gelagert und erst beim Auspressen durch den Statikmischer zu einem Mörtel vermischt. Der Statikmischer sorgt für eine blasenfreie Durchmischung der zwei Komponenten und schützt den Injektionsmörtel vor dem Aushärten innerhalb der Kartusche. Der ausgepresste Injektionsmörtel umschliesst den Anker vollständig, verklebt sich mit der Bohrlochwand und dichtet das Bohrloch ab. Im Lochsteinmauerwerk und Verwendung der Siebhülse sorgt die Gitterstruktur der Siebhülse für eine gleichmäßige Verteilung des Mörtels im Bohrloch und vermeidet den Mörtelverlust im Hohlraum. Zudem können nicht tragende Schichten überbrückt werden. Für die Mehrfachverwendung eines Injektionsmörtels wird der Statikmischer nach der ersten Verwendung nicht entfernt. Der Mörtel härtet innerhalb des Statikmischers aus, welcher erst bei der nächsten Verwendung ersetzt wird

Montage: Der Upat Injektionsmörtel UPM 33 wird mit den Upat Ankerstangen in der Vorsteck- oder Durchsteckmontage und mit den Upat Innengewindeankern in der Vorsteckmontage gesetzt. Bohrung setzen, Bohrloch reinigen. Im Lochstein Siebhülse verwenden. Bohrloch verfüllen. Anker einkleben. Anbauteil anschrauben - fertig. Der Anker wird von Hand mit leichten Drehbewegungen in das befüllte Bohrloch gedrückt. Die Temperatur im Baustoff darf während der Aushärtung des Mörtels den angegebenen Mindestwert nicht unterschreiten. Minimale Kartuschentemperatur +5°C. Beim Setzen des Ankers in Lochsteinmauerwerk wird die Verwendung der Upat Siebhülse UPM-SH empfohlen

Werkzeug: Bohrer, Bohrmaschine, Ausbläser (UPM AM), Bürste (UP BS), Auspressgerät (UPM DM P/AM), Drehmomentschlüssel

Technische Daten
- Brandschutz geprüft: Ja
- Inhalt: 300 [ml]
- Skalenteile: 150

Lieferumfang
- 1x Kartusche 300ml
- 2x Statikmischer

Upat® Injektionsmörtel UPM 33

- Der preiswerte Zweikomponenten-Injektionsmörtel UPM 33 auf Basis von Vinylester kann in Verbindung mit Gewindestangen (ASTA und UPM-A) bzw. Siebhülse (UPM-SH) und Gewindestange in nahezu allen Baustoffen zulassungskonform eingesetzt werden
- Er kann in Vorsteck- oder Durchsteckmontage gesetzt werden und erreicht dabei ein hohes Lastniveau
- Die 300 ml Kartusche eignet sich für den unregelmäßigen bzw. selteneren Bedarf und kann mit einer handelsüblichen Kartuschenpistole (z.B. Dichtstoffpistole etc.) ausgepresst werden
- Spreizdruckfreie Befestigung für kleinste Achs- und Randabstände
- Durch Wechsel des Statikmischers können angebrochene Kartuschen weiter verwendet werden
- Mit Zulassung ETA Option 7 für ungerissenen Beton und DIBt-Zulassung für Mauerwerk
- Styrolfrei

Ausführung:
Standard: längere Verarbeitungszeiten
Express: deutlich kürzere Aushärtungszeiten

Lieferumfang:
1 Stück Mörtel-Kartusche Standard (Symbolfoto Ausführung Express)

Technische Daten:
Inhalt: 1 Kartusche 300 ml, 2 Statikmischer
Typ: UPM 33-300
Gewicht: 52 g

Art.-Nummer: DVE4000657013183

Das wirtschaftliche Injektionssystem vielseitig einsetzbar in Beton|Voll-|Lochsteinmauerwerk. Der preiswerte, zweikomponentige Injektionsmörtel UPM 33 auf Basis von Vinylester kann in Verbindung mit Gewindestangen (ASTA|UPM-A) bzw. Siebhülse (UPM-SH)|Gewindestange in nahezu allen Baustoffen zulassungskonform eingesetzt werden. Er kann in Vorsteck- oder Durchsteckmontage gesetzt werden|erreicht dabei ein hohes Lastniveau. Die 300 ml Kartusche eignet sich hervorragend für den unregelmäßigeren bzw. selteneren Bedarf|kann mit einer handelsüblichen Kartuschenpistole (z.B. Dichtstoffpistole etc.) ausgepresst werden. Breites Zulassungspaket - Zugelassen für gerissenen Beton|Mauerwerk. Vorteile durch das Systemzubehör - z.B. Sparsiebhülse: Einsparpotenzial von bis zu 80% Mörtel gegenüber Mitbewerbern. Styrolfrei|resistent gegen Bau-Chemikalien. Die Kartusche kann mit handelsüblichen Kartuschenpistolen ausgepresst werden. Durch Wechsel des Statikmischers können angebrochene Kartuschen weiter verwendet werden.
n.a.

• geeignet für gerissenen und ungerissenen Beton sowie Mauerwerk
• auf Basis von Vinylester
• wird häufig für die Befestigung von Treppengeländern, Stahlbaukonstruktionen und Vordächern verwendet

Weitere technische Eigenschaften:

• Typ: 33-300
• Zubehör: inkl. 2 Statikmischern

Technische Daten:

• Normnummer: 88774
• Werkstoff: Stahl
• Oberfläche: unveredelt
• Form: ohne Formangabe
• Durchmesser: 300.00
• Kategorie: Dübel, Anker
• Gewicht: 65.600 KGM

Bitte beachte: Dekoration nicht im Lieferumfang enthalten.

UPAT Injektionsmörtel UPM 33-300 Einheit: 12 Stück
