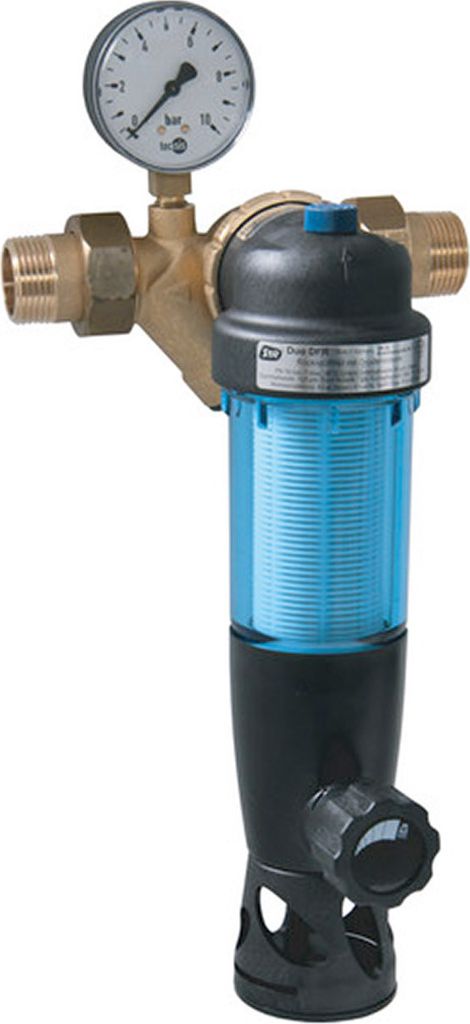

SYR Rückspülfilter mit Druckminderer DUO 2314 DFR, DN 20

Der Duo DFR ist der Einstiegsfilter in das Filterprogramm. Er wird als Filterarmatur für Trinkwasserinstallationen nach DIN 1988 verwendet. Der Einbau erfolgt mit Hilfe des voll drehbaren integrierten Anschlussflansches. Der Duo DFR funktioniert in allen Einbaulagen. Durch die sehr kompakte Bauform ist er auch zur Absicherung von Einzelgeräten (Spülmaschinen, Trinkwassererwärmern, etc.) einsetzbar.
Der Duo DFR ist als manueller Rückspülfilter in den Anschlussgrößen DN 20 - DN 25 ausgeführt. Der integrierte Druckminderer schützt die Installation vor übermäßig hohen Drücken bzw. Druckschlägen. Der Filtereinsatz besteht aus Kunststoff, das Filtergewebe aus Edelstahl.

Technische Daten:
Betriebsdruck: min. 2 bar, max. 16 bar
Betriebstemperatur: 30 °C
Medium: Trinkwasser
Durchlassweite: 90 - 125 µm
Durchflussleistung: 2,3 m³/h bei Dp 1,1 bar
Anschlussgröße: DN 20, R 3/4

SYR Rückspülfilter DUO DFR 3/4' DN20 mit Druckminderer, Manometer, Flansch 2314.20.000 Wasserfilter

Artikelbeschreibung

SYR DUO DFR, Rückspülfilter mit Druckminderer und Manometer 3/4' Hauswasserstation

Der SYR Duo DFR Rückspülfilter wird als Filterarmatur mit Druckminderer, Manometer und volldrehbaren Flansch für Trinkwasserinstallationen nach DIN 1988 verwendet.

Anwendungsbereich:
Der Duo DFR ist der Einstiegsfilter ins SYR-Filterprogramm. Er wird als Filterarmatur für Trinkwasserinstallationen nach DIN 1988 verwendet. Der Einbau erfolgt mit Hilfe des voll drehbaren integrierten Anschlussflansches. Der Duo DFR funktioniert in allen Einbaulagen. Durch die sehr kompakte Bauform ist er auch zur Absicherung von Einzelgeräten (Spülmaschinen, Trinkwassererwärmern, etc.) einsetzbar.

Einbau:
Die DIN 1988 schreibt den Einbau von Filtern für die Trinkwasserinstallation aus Gründen des Korrosionsschutzes grundsätzlich vor. Bei zentralem Einsatz als Hauswasserfilter sollte der Duo DFR Filter gut zugänglich unmittelbar hinter der Wasserzähleranlage installiert werden.

- Ausgangsdruck regelbar von 1,5 bis 6 bar (Werkseitig voreingestellt auf 4 bar)
- Voll drehbarer Anschlussflansch.
- Eingangsdruck: min. 2 bar, max. 16 bar
- Ausgangsdruck: regelbar von 1,5 bar bis 6 bar. (4 bar voreingestellt)
- max. Betriebstemperatur: 30°C
- Medium: Trinkwasser
- Durchflussleistung bei Delta p 1,1 bar: 2,3 m³/h
- Entspricht den Anforderungen nach DIN 1988
- Schallschutzgeprüft in Klasse 1
- DIN-DVGW zugelassen
- Gehäuse aus korrosionsbeständiger Messing-Legierung
- Anschlußgröße R 3/4' (DN20)

- auch in 1' , Sie uns.

Lieferumfang: 1x SYR Rückspülfilter DUO DFR 3/4' 2314.20.000
: originalverpack

Der Hersteller behält sich das Recht vor, Änderungen am Produkt durchzuführen, wenn dadurch die grundsätzlichen Eigenschaften und die Eignung für den Verwendungszweck am Produkt unberührt bleiben.

Einige Bilder können optional erhältliches Zubehör, eine Detailansicht, ein Symbolphoto oder ein Verwendungsbeispiel zeigen. Für weitergehende Fragen sind wir gerne telefonisch oder per Mail für Sie da.

Rückspülfilter SYR Duo DFR DN 20 3/4" mit Druckminderer 2314.20.000
n.a.

Manueller Rückspülfilter mit Druckminderer Durch die spezielle Kaskadenfilter-Technik kann die Filtertasse klein und die ganze Armatur kompakt gehalten werden. Der SYR DUO ist vormontiert und wird mit Anschlussflansch geliefert. Dieser ist um 360° drehbar. Einzelgeräte, wie Spülmaschinen oder Trinkwassererwärmer, können durch die kompakte Bauweise zusätzlich abgesichert werden. Verhinderung von Funktionsstörungen durch eingeschwemmte Partikel verlässlich sauberes Wasser Erfüllung der DIN-Vorschriften Schutz der Installation vor Beschädigungen durch Druckschwankungen Schutz vor Lochfraß und Korrosion um 360° drehbarer Flansch einfacher Anschluss durch drehbares Flanschsystem DVGW-geprüfte Sicherheit Die fälligen Wartungen werden durch eine Anzeige oben auf dem Filter angezeigt. Die DIN 1988 schreibt aber spätestens alle 2 Monate eine Rückspülung des Filters vor. Für den Duo DFR ist kein Spezialwerkzeug nötig. Zur Filterwartung wird der Kugelhahn geöffnet und das Filterunterteil 2-3 Umdrehungen nach links oder rechts gedreht. Anschließend ist der Kugelhahn wieder zu schließen. Die Wasserversorgung erfolgt auch während der Rückspülung mit gefiltertem Wasser. Technische Daten: Betriebsdruck:min. 2 bar, max. 16 barMax. Betriebstemperatur:30 °CMedium:TrinkwasserDurchflussleistung:2,3m³/h bei ?p 1,1 barDurchlassweite:untere: 90 µm, obere: 125µm Lieferumfang: 1x Rückspülfilter1x Drehflansch1x Einbauanleitung

Eigenschaften: SYR Druckminderer/Rückspülfilter DUO 2314 DFR, DN 20 SYR DUO DFR, Rückspülfilter mit Druckminderer und Manometer. Ausgangsdruck regelbar von 1,5 bis 6 bar. Werkseitig voreingestellt auf 4 bar. Voll drehbarer Anschlussflansch. DIN-DVGW zugelassen schallschutzgeprüft in Klasse 1. Für Eigenwasserversorgungsanlagen nicht geeignet, DN 20. min. Betriebsdruck: 2 bar; max. Betriebsdruck: 16 bar; Druckminderer einstellbar von 1,5 - 6 bar (4 bar voreingestellt); max. Betriebstemperatur: 30 C; Medium: Trinkwasser; Durchflussleistung: 2,3 m³/h bei Dp 1,1 bar; Einbaulage: beliebig (durch Drehflansch); Durchlassweite: untere: 90 µm, obere: 125 µm SY231420000
