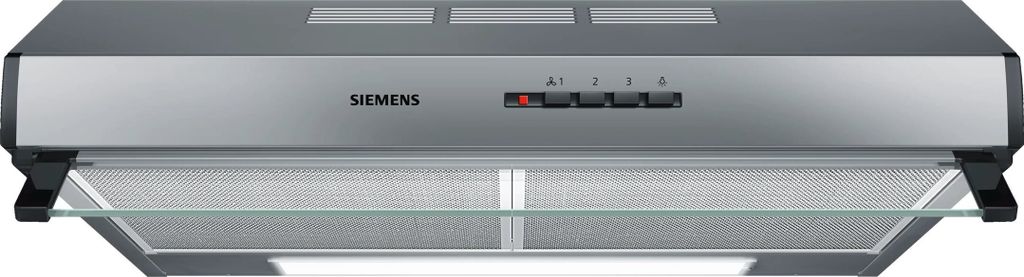

Siemens LU63LCC50 Unterbauhaube

ARTIKELBESCHREIBUNG

Siemens LU63LCC50, Unterbauhaube

Highlights

TECHNISCHE DATEN

Artikeldetails

- Produktgruppe: Dunstabzugshaube
- Marke: Siemens
- Product series: iQ300
- Internationale Bestellbezeichnung: LU63LCC50
- Artikelnummer: LU63LCC50
- EAN-Nummer: 4242003776438
- Farbe Gerät: Edelstahl
- Farbe Gehäuse: Edelstahl
- Material des Gehäuses angeben: Edelstahl
- Bauart: Lüfterbaustein/Zwischen-/Unterbaubauhaube
- Steuerung: Mechanisch
- Bauform: Eingebaut
- Art der Installation: Unterbaugerät
- Bedienelemente: Taste
- Lage Gebläse: Motor im Gehäuse
- Art der Luftführung: Umrüstbar
- Anschlusswert: 146 W
- Spannung: 220-240 V
- Mindestspannung: 220 V
- Maximalspannung: 240 V
- Frequenz: 50
- Minimalfrequenz: 50
- Maximalfrequenz: 50
- Länge Anschlusskabel: 145 cm
- Steckerart: Schuko-/Gardy.m.Erdung
- Gerätehöhe: 150 mm
- Gerätebreite: 600 mm
- Gerätetiefe: 482 mm
- Höhe verpacktes Gerät: 270 mm
- Breite verpacktes Gerät: 750 mm
- Tiefe verpacktes Produkt: 650 mm
- EPREL Registration Number 2010: 168258
- Nettogewicht: 6.0 kg
- Bruttogewicht: 9.8 kg
- Luftauslass: Ja
- 2010/30/EU): D
- Durchschn. Jahresverbrauch Energie: 93.3 kWh/Jahr (in kWh/Jahr auf der Grundlage von Ergebnissen der Normprüfung über 24 h. Der tatsächliche Energieverbrauch hängt von der Nutzung und vom Standort des Geräts ab)
- Flüssigkeitsdynamik-Effizienz (2010/30/EU): 8.7
- Flüssigkeitsdynamik-Effizienzklasse (2010/30/EC): E
- Beleuchtungs-Effizienz (2010/30/EC): 11.0 lux/Watt
- Beleuchtungs-Effizienzklasse (2010/30/EC): E
- Fettfilter-Effizienz (2010/30/EU): 75.1 %
- Fettfilter-Effizienzklasse (2010/30/EU): C
- Max. Luftmenge: 350 m³/h
- Mindestluftstrom: 175 m³/h
- Lautstärke bei max. Drehzahl (2010/30/EC): 72 dB
- Lautstärke bei min. Drehzahl (2010/30/EC): 56 dB
- Energieverbrauch im ausgeschalteten Modus (2010/30/EU): 0.00 W
- Schallleistung dB: 72 dB(A) re 1 pW
- Energieintelligentes Gerät, kann Verbrauchsverhalten optimieren (2017/1369/EU): Nein
- Drahtlose Kommunikation möglich: Nein
- Art der Schnittstelle zur Ansteuerung: Nein
- Möglichkeit zum Fern-Upgrade: Nein
- Möglichkeit zum Remote-Update zur Wartung: Nein
- Möglichkeit zur Sprachsteuerung: Nein
- Manuelle Bedienelemente: Drucktasten
- Remote Control: Nein
- Anzahl Gebläse: 1
- Gesamtgebläseleistung: 138 W
- Max. Gebläseleistung - Abluftbetrieb: 350 m³/h
- Max. Gebläseleistung - Umluftbetrieb: 110 m³/h
- Beleuchtungs-Effizienz (2010/30/EC): Ein/Aus
- Anzahl Lampen: 2
- Gesamtleistung Lampen: 8 W
- Gesamtlichtstärke: 45 lux
- Material Fettfilter: Aluminium waschbar
- Durchmesser Abluftstutzen: 120 / 100 mm
- Rückstauklappe: Ja
- Geruchsfilter: Nein
- Anzahl der Geschwindigkeitseinstellungen: 3

DOKUMENTE

Maßzeichnungen

EU-Energie-Label

Betriebsanleitungen

Bedienungsanleitung
Bauform

• Unterbauhaube Edelstahl
• 60 cm

Betriebsart und Leistung

• Abluftleistung nach EN 61591:
• max.350 m³/h
• Wahlweise Abluft- oder Umluftbetrieb

Umwelt und Sicherheit

• (auf einer kala von A+++ bis D)
• Durchschnittlicher Energieverbrauch: 93.3 kWh/Jahr*
• Lüfter-Effizienzklasse: E*
• Beleuchtungs-Effizienzklasse: E*
• Fettfilter-Effizienzklasse: C*
• Geräuschwerte nach EN 60704-3 und EN 60704-2-13 max. Normalstufe Abluftbetrieb: 72 dB(A) re 1 pW (58 dB(A) re 20 µPa Schalldruck)
• Geräusch min./max. Normalstufe: 56/72 dB

Design

• Arbeitsplatzbeleuchtung mit 2 x LED 4W E14
• Beleuchtungsstärke: 45 lux
• Farbtemperatur: 3000 K

Komfort

• 1 Motor
• 3 Leistungsstufen
• Metall-Fettfilter, spülmaschinengeeignet
• Drucktastenschalter

Maße

• Zum Einbau unter einen Hängeschrank oder an der Wand
• Gesamtanschlusswert: 146 W
• Abluftstutzen Ø 120 mm, 100 mm mit Rückstauklappe

Bauform

• Unterbauhaube Edelstahl

Betriebsart und Leistung

• Abluftleistung nach EN 61591:
• max. 350 m³/h
• Wahlweise Abluft- oder Umluftbetrieb

Umwelt und Sicherheit

• (auf einer kala von A+++ bis D)
• Durchschnittlicher Energieverbrauch: 93.3 kWh/Jahr*
• Lüfter-Effizienzklasse: E*
• Beleuchtungs-Effizienzklasse: E*
• Fettfilter-Effizienzklasse: C*
• Geräuschwerte nach EN 60704-3 und EN 60704-2-13 max. Normalstufe Abluftbetrieb: 72 dB(A) re 1 pW (58 dB(A) re 20 µPa Schalldruck)
• Geräusch min./max. Normalstufe: 56/72 dB

Design

• Arbeitsplatzbeleuchtung mit 2 x LED 4W E14
• Beleuchtungsstärke: 45 lux
• Farbtemperatur: 3000 K

Komfort

• 1 Motor
• 3 Leistungsstufen
• Metall-Fettfilter, spülmaschinengeeignet
• Drucktasten

Maße

• Zum Einbau unter einen Hängeschrank oder an der Wand
• Gesamtanschlusswert: 146 W
• Abluftstutzen Ø 120 mm, 100 mm mit Rückstauklappe

• Product series: iQ300
• Farbe Gerät: Edelstahl
• Grundfarbe des Produkts: Nicht zutreffend
• Farbe Gehäuse: Edelstahl
• Material des Gehäuses angeben: Edelstahl
• Bauart: Lüfterbaustein/Zwischen-/Unterbaubauhaube
• Steuerung: Mechanisch
• Bauform: Eingebaut
• Art der Installation: Unterbaugerät
• Bedienelemente: Taste
• Dekorfähig: Nicht zutreffend
• Lage Gebläse: Motor im Gehäuse
• Art der Luftführung: Umrüstbar
• Anschlusswert: 146 W
• Spannung: 220-240 V
• Mindestspannung: 220 V
• Maximalspannung: 240 V
• Frequenz: 50
• Minimalfrequenz: 50
• Maximalfrequenz: 50
• Länge Anschlusskabel: 145 cm
• Steckerart: Schuko-/Gardy.m.Erdung
• Gerätehöhe: 15 cm
• Gerätebreite: 60 cm
• Gerätetiefe: 48,2 cm
• Höhe verpacktes Gerät: 27 cm
• Breite verpacktes Gerät: 75 cm
• Tiefe verpacktes Produkt: 65 cm
• EPREL Registration Number 2010: 168258
• Nettogewicht: 6,0 kg
• Bruttogewicht: 9,8 kg
• Luftauslass: Ja
• Durchschn. Jahresverbrauch Energie: 93.3 kWh/Jahr
• Flüssigkeitsdynamik-Effizienz (2010/30/EU): 8.7
• Beleuchtungs-Effizienz (2010/30/EC): 11.0 lux/Watt
• Fettfilter-Effizienz (2010/30/EU): 75.1 %
• Max. Luftmenge: 350 m³/h
• Mindestluftstrom: 175 m³/h
• Lautstärke bei max. Drehzahl (2010/30/EC): 72 dB
• Lautstärke bei min. Drehzahl (2010/30/EC): 56 dB
• Energieverbrauch im ausgeschalteten Modus (2010/30/EU): 0.00 W
• Schallleistung dB: 72 dB(A) re 1 pW
• Energieintelligentes Gerät, kann Verbrauchsverhalten optimieren (2017/1369/EU): Nein
• Drahtlose Kommunikation möglich: Nein
• Netzwerk-Breitbandtechnologie: Nicht zutreffend
• Art der Schnittstelle zur Ansteuerung: Nein
• Möglichkeit zum Fern-Upgrade: Nein
• Möglichkeit zum Remote-Update zur Wartung: Nein
• Möglichkeit zur Sprachsteuerung: Nein
• Manuelle Bedienelemente: Drucktasten
• Remote Control: Nein
• Gesamtgebläseleistung: 138 W
• Max. Gebläseleistung - Abluftbetrieb: 350 m³/h
• Max. Gebläseleistung - Umluftbetrieb: 110 m³/h
• Beleuchtungs-Effizienz (2010/30/EC): Ein/Aus
• Gesamtlichtstärke: 45 lux
• Material Fettfilter: Aluminium waschbar
• Durchmesser Abluftstutzen: 12 cm
• Rückstauklappe: Ja
• Geruchsfilter: Nein
• Art der verwendeten Leuchten: Nicht zutreffend
• bsh-group.com/Product_Shots/3000x3000/MCSA00920785_551202_LU17153_PGA2_def.jpg
• bsh-group.com/Product_Shots/3000x3000/MCSA00920780_551195_LU17153_PGA4_def.jpg
• bsh-group.com/Documents/energylabel/de-DE/LU63LCC50.pdf
• bsh-group.com/Documents/eudatasheet/de-DE/LU63LCC50.pdf[DE, FR, IT, NL]
• COMBINED_NOMENCLATURE_CODE: 84146000
• RECYCLING_WEIGHT_CARDBOARD: 3.246
• RECYCLING_WEIGHT_EPS: 0.107
• RECYCLING_WEIGHT_PLASTIC: 0.038
• RECYCLING_WEIGHT_WOOD: 0.483
• RECYCLING_WEIGHT_OTHER: 0.003
• RECYCLING_WEIGHT_PACKAGING: 3.877

Breite in cm:

60

Maximale LÃ1/4fterleistung in m³/h:

350

Filtersystem:

Metall-Filter

Abzugssystem:

Abluft/Umluft

Anzahl Motoren:

1

Anzahl Gebläsestufen:

3

Geräuschemissionen dB(A) re1 pW:

72

Stromverbrauch pro Jahr in kWh:

94

Produkttyp:

Dunstabzugshaube

:

D

Fluiddynamische Effizienz (EU):

E

Beleuchtungseffizienzklasse (EU):

E

Fettabscheidegrad Effizienzklasse (EU):

C

Die Unterbauhaube wird platzsparend unter dem Oberschrank oder an der Wand angebracht.

Die Lüfterleistung von 350 m3/h sorgt für frische Luft beim Kochen.

Die Unterbauhaube wird unter dem Oberschrank oder an der Wand montiert - die platzsparende Lösung.
Der Abluftstrom von 350 m³/h sorgt für saubere Luft beim Kochen.
Allgemeine Informationen:
*
Durchschnittlicher Energieverbrauch: 93.6 kWh/Jahr*
Effizienzklasse Ventilator: E*
eleuchtung: E*
ettfilter: C*
Geräuschpegel bei Normalbetrieb: 72 dB*
Betrieb / Leistung:
Unterbauhaube: Einbau unter einem Oberschrank oder an der Wand
Abluft- oder Umluftbetrieb
Abluft DIN/EN 61591:
Normalbetrieb: 350 m³/h
Komfort / Sicherheit:
3 Saugleistungen
Bedienleiste mit Drucktasten
1 Motor
Schallpegel gemäß den Normen EN 60704-3 und EN 60704-2-13 bei Abluft:
Normalbetrieb: 58 dB (A) oder 72 dB(A) re 1 pW
2 Metallfilter, spülmaschinenfest
Arbeitsflächenbeleuchtung: 2 x LED 4W E14
Abmessungen:
Abluftschlauch Ø 120 mm, 100 mm mit Rückschlagventil
*Gemäss der europäischen Delegiertenverordnung Nr. 65/2014

Maximale Absaugleistung:

350 m³/h

Absaugart:

Abluft/Umluft

Fluiddynamische Effizienzklasse:

E

Beleuchtungs-Effizienzklasse:

E

Ölfilter-Effizienzklasse:

C

Anzahl Geschwindigkeiten:

3

Geräuschpegel:

72 dB

Maximale Umluftbetrieb Leistung:

100 m³/h

Intensivgeschwindigkeit:

Ja

Geräuschpegel (langsame Geschwindigkeit):

56 dB

Geräuschpegel (hohe Geschwindigkeit):

72 dB

Luftstrom (niedrige Geschwindigkeit):

175 m³/h

Mindestabstand vom elektrischen Kochfeld:

65 cm

Mindestabstand vom Gas-Kochfeld:

65 cm

Typ:

Unterbaut

Produktfarbe:

Edelstahl

Gehäusematerial:

Edelstahl

Steuerung:

Tasten

Kabellänge:

1,45 m

Durchmesser Auspuffanschluss:

12 cm

Anzahl der Motoren:

1

Motor enthalten:

Ja

:

Fettfiltertyp:

Aluminium

Geschirrspülerfilter:

Ja

Lampenleistung:

8 W

Anzahl an Lampen:

2 Glühbirne(n)

Leuchtmitteltyp:

LED

Lichtintensität:

45 Lux

Beleuchtungseffizienz (LE):

11 Lux pro Watt

dt>

D

Jährlicher Energieverbrauch:

93,3 kWh

skala:

A+ bis F

Anschlusswert:

146 W

Motorleistung:

138 W

AC Eingangsspannung:

220-240 V

AC Eingangsfrequenz:

50 Hz

Breite:

600 mm

Tiefe:

482 mm

Höhe (min):

15 cm

Höhe (max):

15 cm

Gewicht:

5 kg

Verpackungsbreite:

650 mm

Verpackungstiefe:

750 mm

Verpackungshöhe:

270 mm

Paketgewicht:

9,85 kg

Fettfiltereffizienz (GFE):

75,1%

Fluiddynamische Effizienz (FDE):

8,7

SIEMENS LU63LCC50 Haube. Die unterbaute Haube ist unter dem Oberschrank oder an der Wand montiert? Die platzsparende Lösung. Der Abluftstrom von 350 m³ / h ermöglicht die Reinigung der Luft während des Kochens. 2 Metallfettfilter, die in der Spülmaschine waschbar sind. Evakuierungs- oder Recyclingmodus. -

Siemens
Dunstabzugshaube
iQ300 LU63LCC50
Unterbauhaube, 60 cm, Edelstahl
Wahlweise Abluft- oder Umluftbetrieb
Umluftbetrieb erfordert Sonderzubehör, Standard Geruchsfilter LZ27001
3 Leistungsstufen
Drucktastenschalter
Arbeitsplatzbeleuchtung mit 2 x 4 Watt LED E14
72 dB nach EN 60704-3 und EN 60704-2-13 bei Abluftbetrieb max. Normalstufe
Aluminium-Fettfilter, spülmaschinengeeignet
Abluftstutzen Ø 120 mm, 100 mm mit Rückstauklappe
Gesamtabmessungen (HxBxT): 15 x 60 x 48,2 cm

Siemens LU63LCC50 Dunstabzug

• Die Lüfterleistung von 350 m3/h sorgt für frische Luft beim Kochen.
• Wahlweise Abluft- oder Umluftbetrieb
• Beleuchtungsstärke: 45 lux
• 3 Leistungsstufen
• Metall-Fettfilter, spülmaschinengeeignet

Siemens MDA UB-Haube LU63LCC50

Hersteller:Siemens MDA
Bezeichnung:UB-Haube iQ100,60cm
Typ:LU63LCC50
>:D
pektrum:A+ bis F
Bauart:Unterbaugerät
Gehäusegrundfarbe:Edelstahl
Art der Luftführung:Umluftbetrieb
Leistungsregelung:3 Stufen
Spannung:220..240 V
Werkstoff des Gehäuses:Edelstahl
Frequenz:50 Hz
Lage des Gebläses:Motor im Gehäuse
Randabsaugung:nein
Anschlusswert:146 W
Höhe des Kamins:150 mm
Gesamthöhe:150 mm
Breite:600 mm
Tiefe:482 mm
Ausführung des Schalters:Drucktaster
Nachlaufeinstellung:nein
Max. Gebläseleistung Abluftbetrieb:350 m³/h
Max. Gebläseleistung Umluftbetrieb:110 m³/h
Geräuschemission:72 dB(A) re 1 pW
Geräuschdämpfung:nein
Beleuchtungsart:LED
Durchmesser des Abluftstutzens:120..100 mm
Werkstoff des Fettfilters:Aluminium
Durchschnittlicher jährlicher Energieverbrauch:93,3 kWh
Leistungsaufnahme im Bereitschaftszustand:0 W
Leistungsaufnahme im Aus-Zustand:0 W
Klasse für die fluiddynamische Effizienz:E
Beleuchtungseffizienzklasse:E
Klasse für den Fettabscheidegrad:C

Siemens MDA UB-Haube LU63LCC50: weitere Details

Bauform Unterbauhaube 60 cm Betriebsart und Leistung Abluftleistung nach EN 61591: max.350 m³/h Wahlweise Abluft- oder Umluftbetrieb Umwelt und Sicherheit (auf einer kala von A+++ bis D) Durchschnittlicher Energieverbrauch: 93.3 kWh/Jahr* Lüfter-Effizienzklasse: E* Beleuchtungs-Effizienzklasse: E* Fettfilter-Effizienzklasse: C* Geräuschwerte nach EN 60704-3 und EN 60704-2-13 max. Normalstufe Abluftbetrieb: 72 dB(A) re 1 pW (58 dB(A) re 20 µPa Schalldruck) Geräusch min./max. Normalstufe: 56/72 dB Design Arbeitsplatzbeleuchtung mit 2 x LED 4W E14 Beleuchtungsstärke: 45 lux Farbtemperatur: 3000 K Komfort 1 Motor 3 Leistungsstufen Metall-Fettfilter, spülmaschinengeeignet Drucktastenschalter Maße Zur Montage unter einem Hängeschrank oder an der Wand Gesamtanschlusswert: 146 W Abluftstutzen Ø 120 mm, 100 mm mit Rückstauklappe

Geliefert wird: Siemens MDA UB-Haube iQ100,60cm LU63LCC50, Verpackungseinheit: 1 Stk., EAN: 4242003776438

• Versenkt 600 mm Edelstahl
• 350 m³/h Kanalisierung/Umwälzung
• Fluiddynamischer Wirkungsgrad of: E
• Lichteffizienzklasse of: E
• Klassifizierung of Effizienz of Filterung of Fette: C
• Aluminium
• Anzahl of Geschwindigkeiten: 3 72 dB
• 2 Glühbirne(n) LED 8 W 45 lx
• D 93,6 kWh
