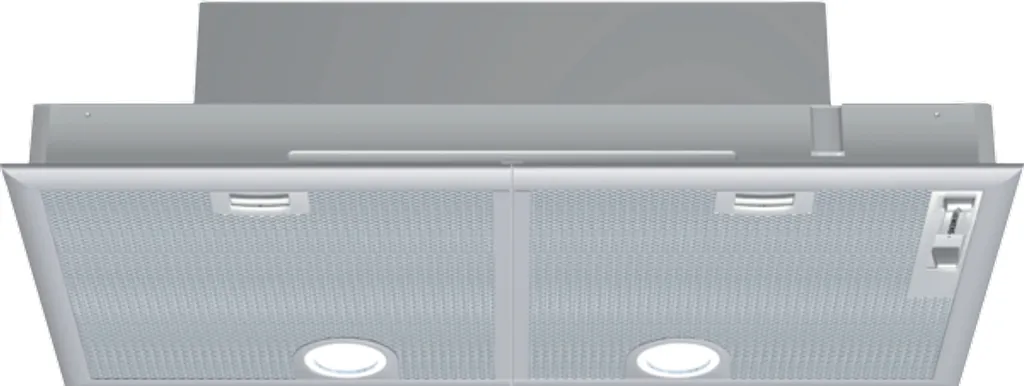

Siemens iQ300 LB75565, 610 m³/h, Abluft/Umluft, D, A, B, 56 dB

ARTIKELBESCHREIBUNG Siemens LB75565, Lüfterbaustein Highlights - Der leistungsstarke Lüfterbaustein für eine unsichtbare Platzierung über der Kochstelle. - LED-Beleuchtung: Erhellt das Kochfeld optimal und stromsparend

Bauform
Für vorbereitete Schränke über einem Kochfeld
2 Hochleistungsgebläse
Lieferung mit Rückstauklappe

Design
Arbeitsplatzbeleuchtung mit 2 x 2,15 W LED-Modul
Beleuchtungsstärke: 410 lux
Farbtemperatur: 3500 K

Betriebsart und Leistung
3 Leistungsstufen und 1 Intensivstufe
Wahlweise Abluft- oder Umluftbetrieb

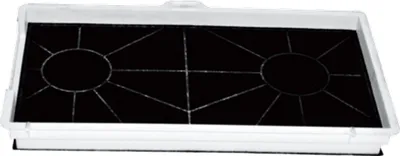

Für Umluftbetrieb wird ein Standard Aktivkohlefilter benötigt (Sonderzubehör)
Abluftleistung nach EN 61591:
Max. Normalstufe:379m³/h
Intensivstufe:638 m³/h
Max. Förderleistung: 638 m3/h
Geräuschwerte nach EN 60704-2-13 bei Abluftbetrieb:
Max. Normalstufe:56dB(A) re 1 pW
Intensivstufe:68 dB(A) re 1 pW

Umwelt und Sicherheit
Durchschnittlicher Energieverbrauch: 81.2 kWh/Jahr* (auf einer kala von A+++ bis D)
Lüfter-Effizienzklasse: D*
Beleuchtungs-Effizienzklasse: A*
Fettfilter-Effizienzklasse: B*
Geräusch min./max. Normalstufe: 38/56 dB

Komfort
Metall-Fettfilter, spülmaschinengeeignet

Maße
Gerätemaße (HxBxT): 255 x 730 x 380 mm
Einbaumaße (HxBxT): 255 x 700 x 350 mm
Gesamtanschlusswert: 206 W
Abluftstutzen Ø 150 mm, 120 mm

TECHNISCHE DATEN

DOKUMENTE

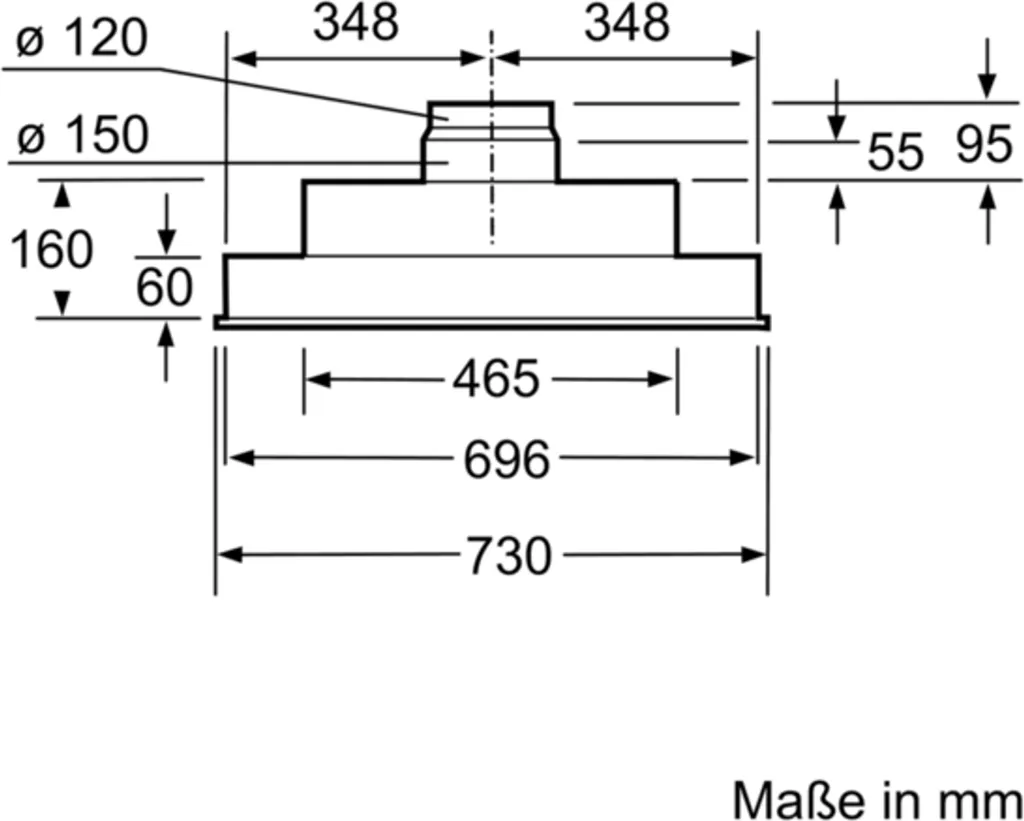

Maßzeichnungen
EU-Energie-Label
Eigenschaften
Betriebsanleitungen
Bedienungsanleitung

HERSTELLERINFORMATIONEN

Allgemeine Informationen. C. Durchschnittlicher Energieverbrauch: 81,2 kWh/Jahr. Wirkungsgradklasse des Lüfters: D. Wirkungsgradklasse der Beleuchtung: A. Wirkungsgradklasse des Fettfilters: B. Geräuschpegel im Normalbetrieb: 56 dB. Betrieb/Leistung: Betrieb im Abluft- oder Recycling-Modus. Für den Betrieb im Recycling-Modus ist es notwendig, die Haube mit einem Aktivkohlefilter (Zubehör) anzupassen. Luftabsaugung. DIN/EN 61591: Normalbetrieb: 379 m³/h. Intensiver Betrieb: 638 m³/h. Komfort/Sicherheit: 4 Saugleistungen, inklusive Intensivposition, 2 Motoren. Cursorsteuerung. Geräuschpegel nach EN 60704-3 und EN 60704-2-13 bei Evakuierung: Normalbetrieb 379 m³/h: 43 dB(A) bzw. 56 dB(A) re 1 pW. Intensivstellung 638 m³/h: 55 dB(A) oder 68 dB(A) re 1 pW 2 Metallfilter, spülmaschinenfest. Arbeitsflächen-Beleuchtung: 2 LED-Module. Abmessungen: empfohlener Durchmesser des Abluftrohrs für einen optimalen Betrieb der Haube: Ø 150 mm (120 mm mit dem Gerät) Abmessungen des Geräts: 255 x 730 x 380 mm. Einbaumaße: 255 x 700 x 350 mm. Leistungsanschluss: 206 W mit Rückschlagventil. Entspricht der Europäischen Delegierten Verordnung Nr. 65/2014. Typ: traditionell. Konformitätsbescheinigungen: VDE. Elektrische Kabellänge (cm) : 130. Einbaugröße (mm): 255 x 700 x 350 mm. Mindestabstand pro Rapp. Mindestabstand pro Rapp. Min. Abstand pro Rapp. Gas-Kochfeld: 650. Nettogewicht: 8,214 kg. Art der Steuerung: mechanisch. Maximaler Ansaugluftstrom in der Evakuierung: 379. Ansaugluftstrom in der Turboposition der Luftrückführung: 408. Maximaler Ansaugluftstrom in

Bauform
Für vorbereitete Schränke über einem Kochfeld
2 Hochleistungsgebläse
Lieferung mit Rückstauklappe

Design
Schiebeschalter
Arbeitsplatzbeleuchtung mit 2 x 2,15 W LED-Modul
Beleuchtungsstärke: 410 lux
Farbtemperatur: 3500 K

Betriebsart und Leistung
3 Leistungsstufen und 1 Intensivstufe
Wahlweise Abluft- oder Umluftbetrieb
Für Umluftbetrieb wird ein Standard Aktivkohlefilter benötigt (Sonderzubehör)
Abluftleistung nach EN 61591:
Max. Normalstufe:379m³/h
Intensivstufe:638 m³/h
Max. Förderleistung: 638 m3/h
Geräuschwerte nach EN 60704-2-13 bei Abluftbetrieb:
Max. Normalstufe:56dB(A) re 1 pW
Intensivstufe:68 dB(A) re 1 pW

Umwelt und Sicherheit
Durchschnittlicher Energieverbrauch: 81.2 kWh/Jahr* (auf einer kala von A+++ bis D)
Lüfter-Effizienzklasse: D*
Beleuchtungs-Effizienzklasse: A*
Fettfilter-Effizienzklasse: B*
Geräusch min./max. Normalstufe: 38/56 dB

Komfort
Metall-Fettfilter, spülmaschinengeeignet

Maße
Gerätemaße (HxBxT): 255 x 730 x 380 mm
Einbaumaße (HxBxT): 255 x 700 x 350 mm
Gesamtanschlusswert: 206 W
Abluftstutzen Ø 150 mm, 120 mm

Bauform
Für vorbereitete Schränke, Essen u.ä. sowie über Kochinseln
2 Hochleistungsgebläse mit Rückstauklappe

Design
Schiebeschalter
Arbeitsplatzbeleuchtung mit 2 x LED-Spot 2,15W (Niedervolt)
Beleuchtungsstärke: 438 lux
Farbtemperatur: 3500 K

Betriebsart und Leistung
3 Leistungsstufen und 1 Intensivstufe
Wahlweise Abluft- oder Umluftbetrieb
Für Umluftbetrieb wird ein Aktivkohlefilter benötigt
Abluftleistung nach EN 61591:
max. Normalbetrieb 379 m³/h
Intensivstufe 638 m³/h
Max. Förderleistung: 638 m3/h
Geräuschwerte nach EN 60704-3 und EN 60704-2-13 bei Abluftbetrieb:
Max. Normalstufe: 56 dB(A) re 1 pW (43 dB(A) re 20 µPa Schalldruck)
Intensivstufe: 68 dB(A) re 1 pW (55 dB(A) re 20 µPa Schalldruck)

Umwelt und Sicherheit
Durchschnittlicher Energieverbrauch: 81.2 kWh/Jahr* (auf einer kala von A++ bis E)
Lüfter-Effizienzklasse: D*
Beleuchtungs-Effizienzklasse: A*
Fettfilter-Effizienzklasse: B*
Geräusch min./max. Normalstufe: 38/56 dB

Komfort
Metall-Fettfilter, spülmaschinengeeignet

Maße
Gerätemaße (HxBxT): 255 x 730 x 380 mm
Einbaumaße (HxBxT): 255 x 700 x 350 mm
Gesamtanschlusswert: 206 W
Abluftstutzen Ø 150 mm, 120 mm

Der leistungsstarke Lüfterbaustein für eine unsichtbare Platzierung über der Kochstelle. Die Filtereinheit LB75565 iQ300 von Siemens ist eine Absaugeinheit für die verdeckte Installation über dem Kochfeld. Der Abluftstrom von 638 m³ / h ermöglicht die Reinigung der Luft während des Kochens. Die wirtschaftliche Beleuchtung in Verbindung mit der LED-Technologie sorgt für eine optimale Sicht beim Kochen. Die intensive Geschwindigkeitsposition erhöht den Abluftstrom, wenn die Kochdämpfe besonders dicht sind. Extrem leise Haube mit nur 56dB.

• Produktgruppe: Hauben.
• Körperfarbe oder Material: Metallisches Silber.
• Körpermaterial: Lackiert.
• Typologie: Traditionell.
• Art der Montage: Einbau.
• Art der Steuerung: Mechanisch.
• Steuerung: Schiebeschalter.
• Motorposition: Im Gehäuse der Motorhaube integriert.
• Im Evakuierungs- oder Recyclingmodus (mit optionalem Kit).
• Ein Recycling-Kit ist für jede Installation im Recycling-Modus unerlässlich.
• 2 Motoren.
• Tasten mit 4-Gang-Leistungsvariator, davon 1 Intensiv.
• Schallpegel (min / max) im Normalbetrieb: 38/56 dB.
• Abluftdurchsatz nach DIN / EN 61591: Normalbetrieb: 379 m³ / h.
• Intensive Position: 638 m³ / h.
• 2 x 3 W LED-Beleuchtung.
• 2 spülmaschinenfeste Metallfettfilter.
• auf einer Skala von A ++ bis E.
• Durchschnittlicher Energieverbrauch: 81,2 kWh / Jahr.
• Lüfterwirkungsgradklasse: D.
• Lichtwirkungsgradklasse: A.
• Wirkungsgradklasse des Fettfilters: B.
• Verbindungskabel 1,3 m.
• Verbindungsleistung: 206 W.
• Lichtintensität: 438 Lux.
• Farbtemperatur: 3500 K.
• Intensität (A): 10.
• Spannung (V): 220-240.
• Frequenz (Hz): 50.
• Konformitätsbescheinigungen: VDE.
• Steckdosentyp: Gegenerdungsstecker / Drahtschutz.
• Gerätehöhe (mm): 255.
• Gerätebreite (mm): 730.
• Gerätetiefe (mm): 380.
• Breite der eingebauten Nische (mm): 700.
• Tiefe der eingebauten Nische (mm): 350.
• Fernbedienung: nein.
• Gesamtmotorleistung: 200 W.
• Turboposition: Ja.
• Maximaler Saugdurchsatz der Luftumwälzung: 278 m³ / h.
• Saugdurchfluss in Turboposition der Luftumwälzung: 408 m³ / h.
• Arten der Lichtsteuerung: Ein / Aus.
• Schallpegel in Booster-Position (dB (A) bei 1 pW): 68.
• Durchmesser des Luftabsaugers: 120/150 mm.
• Rückschlagventil: Ja.
• Fettfiltermaterial: Waschbares Aluminium.
• Fettfiltertyp: Kassettenfilter.
• Geruchsfilter: nein.
• Mindestluftstrom: 198,9 m³ / h.
• Energieklassenindex - NEU (2010/30 /: 80,2%.
• Dynamische Fluideffizienz (2010/30 / EG): 15.9.
• Fettfilterwirkungsgrad (2010/30 / EG): 86,7%.
• Lichtausbeute - NEU (2010/30 / EG): 62,0 Lux / Watt.
• Optionales Zubehör: HZG9AS00S, LZ73050, LZ74020.
• Kollektion und Serie: iQ300.
• Home Connect: Nein.
• Nettogewicht (kg): 8.214.
• Bruttogewicht (kg): 9,0.

Die Lüfterleistung von 638 m3/h sorgt für frische Luft beim Kochen. Die Intensivstufe für eine kurzfristige Erhöhung der Lüfterleistung bei starkem Küchendunst.

Bauform
Lüfterbaustein, 75 cm

Betriebsart und Leistung
Abluftleistung nach EN 61591:
max. Normalbetrieb 379 m³/h
Intensivstufe 638 m³/h
Wahlweise Abluft- oder Umluftbetrieb

Umwelt und Sicherheit
Geräuschwerte nach EN 60704-3 und EN 60704-2-13 bei Abluftbetrieb:
Max. Normalstufe: 56 dB(A) re 1 pW (45 dB(A) re 20 µPa Schalldruck)
Intensivstufe: 68 dB(A) re 1 pW (55 dB(A) re 20 µPa Schalldruck)

Design
Arbeitsplatzbeleuchtung mit 2 LED-Spots 2,15 W

Komfort
2 Hochleistungsgebläse
3 Leistungsstufen und 1 Intensivstufe
Metallfettfilter, spülmaschinengeeignet
Schiebeschalter

Maße
Für vorbereitete Schränke, Essen u.ä. sowie über Kochinseln
Abluftstutzen Ø 150 mm, 120 mm
Gesamtanschlusswert: 206 W
Gerätemaße H x B x T in mm: 255 x 730 x 380
Einbaumaße H x B x T in mm: 255 x 700 x 350

Eigenschaften:
Leuchtet hell: LED-Beleuchtung: - Die energiesparende LED-Beleuchtung sorgt für optimale Sicht und macht die gesamte Küche zu einem angenehmen Highlight.

Spezifikationen:

• Allgemein:
  - Breite: 75 cm
  - Gesamtleistung der Motoren: 200 W
  - Art der Bedien- und Anzeigeelemente: Schiebeschalter
  - Anzahl der Leistungsstufen: 3 Stufen + Intensivstufe
  - Max. Abluftleistung: 379 m³/h
  - Abluftleistung Intensivstufe: 638 m³/h
  - Schallleistung bei max. Stufe (Umluftbetrieb): 65 dB
  - Schallleistung Intensivstufe (Umluftbetrieb): 72 dB
  - Material Fettfilter: Waschbarer Aluminium - - Jährlicher Energieverbrauch: 81.2 kWh/Jahr
• Abmessungen:
  - Gerätehöhe: 255 mm
  - Gerätebreite: 730 mm
  - Tiefe: 380 mm
  - Mindestabstand zu Elektrokochfeldern: 650 mm
  - Mindestabstand zu Gaskochfeldern: 650 mm
  - Durchmesser Luftauslass: 120 / 150 mm
  - Rückstauklappe: Ja
  - Länge Anschlusskabel: 130.0 cm
  - Nettogewicht: 8.2 kg
  - Minimale Einbaubreite: 700 mm
  - Maximale Einbaubreite: 700 mm
  - Einbautiefe: 350 mm
• Beleuchtung:
  - Gesamtleistung der Lampen: 6 W
  - Farbtemperatur: Neutralweiß (3.500 K)

Produkttypen
Lüfterbaustein, Einbauhaube

Betriebsarten
Umluft, Abluft

Farbe
Edelstahl

Serie
Siemens iQ300

Funktionen
Intensivstufe

Ausstattungen
spülmaschinengeeigneter Fettfilter, mit LED-Beleuchtung, Filter

Bedienelemente
Schiebeschalter

Umwelt & Sicherheit
Stromverbrauch 80 kWh/Jahr
Betriebsgeräusch 56 dB

Beleuchtung
LED
Lampenleistung 2 x 2,15 Watt

Leistung
Maximale Gebläsestärke Abluft 370 m³/h
Gebläsestärke Intensivstufe Abluft 610 m³/h
Gebläsestufen 4

Maße & Gewicht
Breite 70 cm
Höhe 25,5 cm
Tiefe 38 cm
Abluftstutzen Durchmesser 150 mm

Komfort & Ausstattung
Anzahl der Filter 1
Fettfilter-Material Metall
Geruchsfilter Aktivkohlefilter
Steuerung mechanisch
Motor-Typ 1 Motor

Achtung
Die Lieferung kann mit oder ohne Aktivkohlefilter erfolgen!

Technische Daten
Anschlusswert 206 Watt
Energieversorgung 230 V
Mindestabstand zur Elektro-Kochstelle 60 cm
Mindestabstand zur Gas-Kochstelle 65 cm
Geräuschpegel laut

Weitere Eigenschaften
Material Edelstahl
min. Geräuschentwicklung Normalstufe Abluft 56 dB
max. Lautstärke Abluft 68 dB
Farbtemperatur 3500 K
Beleuchtungsfarbe warmweiß

SIEMENS - Metallfiltergruppe 73 cm - Evakuierung oder Recycling mit Kit LZ73050 in Option - 2 Motoren - Schieber mit 4 Geschwindigkeiten, davon 1 intensiv - Schallpegel (min / max) im Normalbetrieb 38/56 dB, Intensiv 68 dB - Durchflussmenge Abluft im Normalbetrieb 370 m³ / h und in Intensivstellung 610 m³ / h

SIEMENS LB 75565 Unterbauhaube

SIEMENS LB 75565 Unterbauhaube

SIEMENS LB 75565 HAUBE Unterbauhaube mit

• Breite von 61 cm bis 70 cm
• Lautstärke 43dB
• Wirkungsgrad 278 m3h
• Farbe Silber

Spezifikation

Siemens LB75565 Dunstabzugshaube/Lnfterbausteine, Edelstahl Siemens iQ300 LB75565. Maximale Absaugleistung: 610 m³/h, Absaugtyp: Kanal / Rezirkulierend, Dynamische Flüssigkeitseffizienzklasse: D. Typ: Eingebaut, Produktfarbe: Edelstahl, Bedienfeldtyp: Tasten. Art des Fettfilters: Aluminium. Glühlampenleistung: 2,15 W, Anzahl der Glühlampen: 2 Glühlampe(n), Glühlampentyp: LED. , Jährlicher Energieverbrauch: 79,5 kWh, Angeschlossene Last: 206 W
