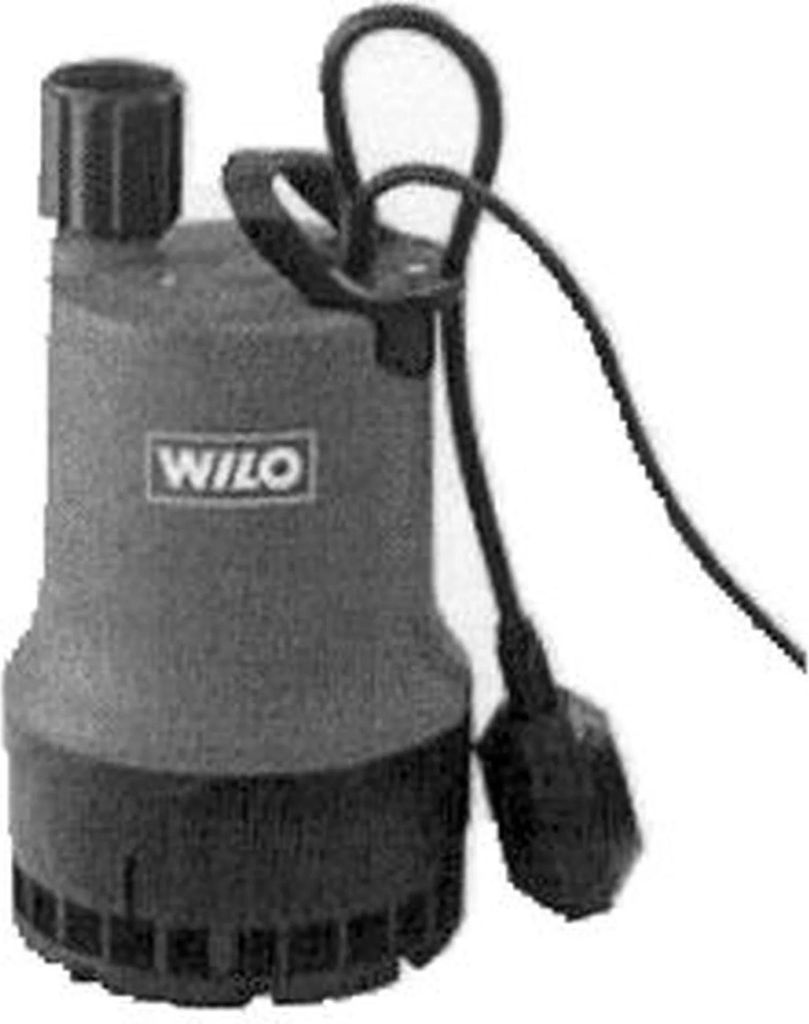

Wilo Schmutzwasser-Tauchmotorpumpe Drain TMW 32/8,Rp11/4,1x230V,0.37kW

Eigenschaften:

• Für die stationäre und transportable Nassaufstellung
• Mit angebautem Schwimmerschalter zum vollautomatischen Betrieb
• Zur Förderung in häuslichen Bereichen von Abwasser ohne Fäkalien und Schmutzwasser (mit geringen Mengen Sand und Kies)
• Anschlussfertige Pumpe mit Anschlusskabel und Stecker
• Angebauter Schwimmerschalter (außer TM 32/8-10)
• Gewindeanschluss mit Rückflussverhinderer (Drain TMW/TMR)
• Schlauchanschluss
• Beigelegt (Drain TM)
• Selbstschaltende thermische Motorüberwachung
• Einbau- und Betriebsanleitung
• Ergonomischer Tragegriff
• Steckerfertige Ausführung (Plug& Pump)
• Betriebssicherheit durch eingebaute Mantelstromkühlung
• Gleitringdichtung mit Dichtungskammer und edelstahlgekapseltem Motor
• Kabellänge 4-10 m (typabhängig)

Technische Daten:

• Dimension 1: TMW 32/8, 0,37 kW
• Serie: Drain
• Modell: TMW 32/8
• Aufgenommene Motorleistung (P1): 0,45 W
• Aufgenommene Motorleistung (P1) pro Motor: 0,45
• Motorausgangsleistung (P2): 0,37 W
• Nenndurchmesser Anschluss Auslassseite: 1 1/4 Zoll
• Rohraußendurchmesser Anschluss Auslassseite: 32 mm
• Anschluss: Außengewinde Gas zylindrisch BSPP (ISO 228-1)
• Anschluss Auslassseite: Außengewinde zylindrisch BSPP (ISO 228-1)
• Max. zulässiger Betriebsdruck: 2 bar
• Förderhöhe bei Volumenstrom (BEP): 57,51
• Anschluss Druckseite: Rp 11/4
• Max. Förderhöhe: 6,943 m
• Volumenstrom (BEP): 3,42
• Leistungsaufnahme P1: 450 W
• Max. Volumenstrom: 10
• Motornennleistung P2: 0,37 W
• Max. Arbeitsdruck: 2
• Max. Partikelgröße: 10 mm
• Druckstufe Flanschanschluss Auslassseite: PN 6
• Maximaler Betriebsdruck: 2 bar
• Pumpenschaltung: Mit externem Schwimmer
• Kabellänge: 4 Bitte Bitte Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:
  • Dimension 1: TMW 32/8, 0,37 kW
  • Serie: Drain
  • Modell: TMW 32/8
  • Aufgenommene Motorleistung (P1): 0,45 W
  • Aufgenommene Motorleistung (P1) pro Motor: 0,45
  • Motorausgangsleistung (P2): 0,37 W
  • Nenndurchmesser Anschluss Auslassseite: 1 1/4 Zoll
  • Rohraußendurchmesser Anschluss Auslassseite: 32 mm
  • Anschluss: Außengewinde Gas zylindrisch BSPP (ISO 228-1)
  • Anschluss Auslassseite: Außengewinde zylindrisch BSPP (ISO 228-1)
  • Max. zulässiger Betriebsdruck: 2 bar
  • Förderhöhe bei Volumenstrom (BEP): 57,51
  • Anschluss Druckseite: Rp 11/4
  • Max. Förderhöhe: 6,943 m
  • Volumenstrom (BEP): 3,42
  • Leistungsaufnahme P1: 450 W
  • Max. Volumenstrom: 10
  • Motornennleistung P2: 0,37 W
  • Max. Arbeitsdruck: 2
  • Max. Partikelgröße: 10 mm
  • Druckstufe Flanschanschluss Auslassseite: PN 6
  • Maximaler Betriebsdruck: 2 bar
  • Pumpenschaltung: Mit externem Schwimmer
  • Kabellänge: 4 m
  • Elektrischer Anschluss: Kabel
  • Umgebungstemperatur, max.: 35 °C
  • Anzahl der Phasen: 1
  • Min. Medientemperatur: 3 °C
  • Min. Mediumtemperatur (Dauerbetrieb): 3 °C
  • Bemessungsspannung: 230
  • Nennstrom: 2,1 A
  • Max. Medientemperatur: 35 °C
  • Anschlussspannung: 1 x 230 V
  • Max. Mediumtemperatur (Dauerbetrieb): 35 °C
  • Phase: 1
  • Frequenz: 50 Hz Hz
  • Umgebungstemperatur min.: 3 °C
  • Min. Umgebungstemperatur: 3 °C
  • Umgebungstemperatur max.: 35
  • Pumpenhöhe: 296 mm
  • Max. Umgebungstemperatur: 35 °C
  • Zul. Spannungstoleranz: +-10 %
  • Spannung: 230 V
  • Eintauchtiefe: 1 m
  • Drehzahl: 2900
  • Schutzart (IP): IP68
  • Werkstoff des Motorgehäuses: Edelstahl
  • Werkstoffgüte des Motorgehäuses: Edelstahl 304 (1.4301)
  • Werkstoff des Pumpengehäuses: Polypropylen (PP)
  • Nenninnendurchmesser: 1 1/4 Zoll
  • Nenndurchmesser: 1 1/4 Zoll
  • Einbaulänge: 296 mm
  • Werkstoffgüte des Pumpengehäuses: PP-GF
  • Länge der Anschlussleitung: 4 m
  • Werkstoff des Gebläserads/Laufrads: Polypropylen (PP)
  • Werkstoffgüte Gebläserad/Laufrad: PP-GF
  • Isolationsklasse nach IEC: F
  • Mediumtemperatur (Dauerbetrieb): 3 - 35
  • Nennvolumenstrom: 3,42 m³/h
  • Umgebungstemperatur: 3 - 35
  • Förderhöhe bei Nennvolumenstrom: 586,4 kPa
  • Druckstufe Flansch: PN 6
  • Nenndurchmesser, Anschluss Auslassseite: 1 1/4 Zoll


  Bitte beachte: Dekoration nicht im Lieferumfang enthalten.

Wilo Entwässerungspumpe Drain Twister TMW 32/8

Wilo-Drain TMW 32 mit integrierter Wirbeleinrichtung (pat.) für automatischen Betrieb zum Entleeren von Sammelschächten, Gruben oder Behältern, besonders mit vermehrtem Schlammaufkommen. Tauchmotorpumpe als Blockaggregat mit überflutbarem Motor, Niveauschaltung angebaut, Tragegriff, Elektroanschlusskabel und eingebautem thermischen Überlastungsschutz. Hohe Betriebssicherheit durch Wellenabdichtung, bestehend aus einem motorseitigen Wellendichtring, Ölsperrkammer und pumpenseitiger Gleitringdichtung sowie mantelgekühltem Elektromotor.

Beschreibung/Konstruktion:

Tauchpumpe geeignet für stationären, vollautomatischen Betrieb. Bei mobilem Einsatz wird ein entsprechend langer Druckschlauch, bei stationärem Einsatz ein Rohr am Druckstutzen angeschlossen. Die Verwendung eines bauseits beizustellenden Fehlerstrom-Schutzschalters (Vorschrift bei Aufstellung im Freien) für einen Auslösestrom von 30 mA ist gemäß EN 60335-2,41 zu verwenden.

Die Pumpe wird durch das Fördermedium zwischen Pumpenaußenmantel und Edelstahl-Motorgehäuse kontinuierlich gekühlt. Die Pumpe ist mit einem 4 m Anschlusskabel samt Schukostecker, sowie einem Schwimmerschalter ausgestattet.
Somit wird ein sauberer Pumpensumpf erreicht. Durch die Verwirbelung und damit verbundene Beseitigung der Sinkstoffe entsteht keine medienbedingte Geruchsbildung. Die Wartungsintervalle werden verlängert. Durch Deaktivierung des Twisters (s. Einbau- und Betriebsanleitung) wird die Kennlinie um 1 m erhöht.



Aggregat:
Förderhöhe max.	7 m
Fördermenge max.	10 m³/h
Druckanschluss	G 1 1/4'
Maximaler Betriebsdruck	2 bar
Freier Kugeldurchgang	10 mm
Betriebsart (eingetaucht)	S1
Betriebsart (ausgetaucht)	S3-25%
max. Tauchtiefe	1 m
Schutzart	IP 68
Medientemperatur	3 - 35 °C
Max. Medientemperatur, kurzzeitig bis 3min	90 °C
Gewicht netto ca.:	5,0 kg
Motordaten
Netzanschluss	1230 V, 50 Hz
Nennstrom	2,1 A
Motornennleistung	0,37 kW
Leistungsaufnahme	0,45 kW
Einschaltart	direkt
Nenndrehzahl	2900 1/min
Polzahl	2
Isolationsklasse	F
Max. Schalthäifigkeit	50 1/h
Kabel
Länge Anschlusskabel	4m
Kabeltyp	H07RN-F
Kabelquerschnitt	3G1 mm2
Art des Anschlusskabels	nicht lösbar
Netzstecker	SchuKo
Werkstoffe
Statische Abdichtung	NBR
Laufrad	PP-GF30
Abdichtung motorseitig	NBR
Gleitringdichtung	Kohle/Keramik
Motorgehäuse	Edelstahl 1.4301
Pumpengehäuse	PP-GF30

Die Wilo Tauchpumpe Drain TMW 32/8 ist eine Kellerentwässerungspumpe die zur Förderung von klarem oder leicht verschmutztem Wasser aus Behältern, Schächten oder Gruben geeignet ist. Die Pumpe ist optimal bei Überflutungen und Überschwemmung, sowie bei der Entwässerung von Kellerniedergängen und Kellerräumen. Durch die patentierte, integrierte Wirbeleinrichtung (TMW) bleibt der Pumpenschacht ständig sauber. Zum Lieferumfang gehört der Schwimmerschalter, der Schlauchanschluss und ein 3 Meter langes Kabel.
Technische Daten:
- Spannung: 230 V, 50 Hz
- Maximale Förderhöhe: 8 m
- Mediumtemperatur: + 3 °C bis + 35 °C
- Maximale Tauchtiefe: 3 m
- Schutzart: IP 68
- Nennweite Druckstutzen: Ø 32 mm ( Rp 1 1/4')
- Fördermenge: 6800 l/h

Tauchmotorpumpe fr die stationre und transportable Nassaufstellung. Pumpe mit angebautem Schwimmerschalter zum vollautomatischen Betrieb. Zur Frderung in huslichen Bereichen von: Abwasser ohne Fkalien Schmutzwasser (mit geringen Mengen Sand und Kies) Abwasserpumpe mit integrierter Wirbeleinrichtung (Twisterfunktion) offenem Mehrkanallaufrad und vertikalem Gewindeanschluss. Pumpengehuse Saugkorb und Laufrad aus Verbundwerkstoff. 1x-Motor (Mantelkhlung) mit integriertem Betriebskondensator und selbstschaltender thermischer Motorberwachung. Motorgehuse aus Edelstahl. lgefllte Dichtungskammer mit doppelter Abdichtung: motorseitig ist ein Wellendichtring pumpenseitig eine Gleitringdichtung verbaut. Anschlusskabel mit Schwimmerschalter und angebautem Stecker (CEE 7/7).

Weitere technische Eigenschaften:
Anschlussstandard Auslassseite: ISO 228-1
Anzahl der Phasen: 1
Aufgenommene Motorleistung (P1): 0,45kW
Aufgenommene Motorleistung (P1) pro Motor: 0,45kW
...

Tauchmotorpumpe für die stationäre und transportable Nassaufstellung. Pumpe mit angebautem Schwimmerschalter zum vollautomatischen Betrieb.Zur Förderung in häuslichen Bereichen von:Abwasser ohne FäkalienSchmutzwasser (mit geringen Mengen Sand und Kies)Abwasserpumpe mit integrierter Wirbeleinrichtung (Twisterfunktion), offenem Mehrkanallaufrad und vertikalem Gewindeanschluss. Pumpengehäuse, Saugkorb und Laufrad aus Verbundwerkstoffür 1-Motor (Mantelkühlung) mit integriertem Betriebskondensator und selbstschaltender thermischer Motorüberwachung. Motorgehäuse aus Edelstahl. Ölgefüllte Dichtungskammer mit doppelter Abdichtung: motorseitig ist ein Wellendichtring, pumpenseitig eine Gleitringdichtung verbaut. Anschlusskabel mit Schwimmerschalter und angebautem Stecker (CEE 7/7).BetriebsdatenFördermedium: Wasser, Schmutzwasser, Schmutzwasser - ohne FäkalienProduktdatenHydrauliktyp: Offenes MehrkanallaufradFreier Kugeldurchgang der Hydraulik: 10 mmMaximaler Betriebsdruck: 2 barMax. Eintauchtiefe: 1 mMedientemperatur: 3 °CMax. Medientemperatur, kurzzeitig bis 3 Min.: 90 °CMotordatenNetzanschluss: 1230 V, 50 HzSpannungstoleranz: ±10 %Leistungsfaktor: 0.98Motornennleistung: 370 WLeistungsaufnahme: 450 WNennstrom: 2.1 AEinschaltart: Direkt (DOL)Nenndrehzahl: 2900 U/MinMax. Schalthäufigkeit: 50 Isolationsklasse: FSchutzart: IP68Betriebsart (eingetaucht): S1Betriebsart (ausgetaucht): S3-25%KabelLänge Anschlusskabel: 4 mKabeltyp: H07RN-FKabelquerschnitt: 3G1 mm²Netzstecker: CEE 7/7 (Schuko)Art des Anschlusskabels: Nicht lösbarAusstattung/FunktionSchwimmerschalter: jaArt des Explosionsschutz: -Motorschutz: BimetallWerkstoffePumpengehäuse: PP-GF30Laufrad: PPE/PS-GF20Welle: EdelstahlAbdichtung pumpenseitig: BQ1PFFAbdichtung motorseitig: NBRMaterial Dichtung: NBRMotorgehäuse: EdelstahlEinbaumaßeSaugseitiger Rohranschluss: -Druckseitiger Rohranschluss: G 11/4BestellinformationenFabrikat: WiloGewicht netto ca.: 5 kgArtikelnummer: 4048413 Details: - Herstellernummer: 4048413 - Herstelltypnummer: TMW 32/8

Für automatischen Betrieb zum Entleeren von Sammelschächten, Gruben oder Behälter, besonders mit vermehrten Schlammaufkommen. - Ständig sauberer Pumpenschacht durch patentierte, integrierte Wirbeleinrichtung (TSW). - Pumpengehäuse: Polypropylen. - Mit Schwimmerschalter. - Förderhöhe max.: 7 m. - Druckanschluss: DN 32 (1 1/4"). - Spannung: 230 V, 50 Hz. - Anschlusskabel: 3 m. - Tauchtiefe: max. 3 m. - Fördermedientemperatur: max. 35°C. - Gewicht: 4,7 kg. Technische Daten :. Hersteller Art-Nr.:. 4048413. Druck max. [bar]:. 0,7. Korngröße max. [mm]:. 10,0. Nennleistung max. [W]:. 370. Typ:. TMW 32/8-A. Fördermenge max. [l/h]:. 8000. Marke:. wilo. EAN:. 4016322477426. Werkstoff des Motorgehäuses:. Polypropylen (PP). Werkstoff des Pumpengehäuses:. Polypropylen (PP). Mit Schneidwerk:. -. Aufgenommene Motorleistung (P1) [W]:. 450. Motorausgangsleistung (P2) [W]:. 370. Anschlussgröße:. DN 32. Anschluss:. Innengewinde konisch (NPT). Anschlussspannung:. 1 x 230 V. Frequenz:. 50 Hz. Nennstrom [A]:. 2. Schutzart (IP):. IP68. Isolationsklasse nach IEC:. F. Elektrischer Anschluss:. Anschlusskabel mit Stecker. Pumpenschaltung:. mit externem Schwimmer. Länge der Anschlussleitung [m]:. 3. Drehzahl [Upm]:. 2.900. Durchmesser Pumpe [mm]:. 165. Pumpenhöhe [mm]:. 296. Geeignet für trockene Aufstellung:. -

Drain TM/TMW/TMR 32 TMW 32/8, 3 m Kabel, 0,37 kW TMW 32/8, 3 m Kabel, 0,37 kW

Kellerentwässerungspumpe · wassergekühlt · 1230 V/50 Hz · Einsatz: Förderung von klarem oder leicht verschmutztem Wasser aus Behältern · Schächten oder Gruben · bei Überflutung und Überschwemmung · bei der Entwässerung von Kellerniedergängen und Kellerräumen Weitere technische Eigenschaften: · Schutzart (IP): 68 · Anschluss Außengewinde Gas zylindrisch BSPP (ISO 228-1)· Anschluss Auslassseite (1) Außengewinde Gas zylindrisch BSPP (ISO 228-1)· Anschlussstandard Auslassseite ISO 228-1· Anzahl der Phasen 1· Aufgenommene Motorleistung (P1) (1) 450kW· Bemessungsspannung 230V· Druckstufe Flansch PN 6· Druckstufe Flanschanschluss Auslassseite PN 6· Eintauchtiefe 1m· Elektrischer Anschluss (1) Kabel· Förderhöhe bei Nennvolumenstrom 57,51· Frequenz 50 Hz· Isolationsklasse nach IEC F· Mediumtemperatur (Dauerbetrieb) 3Grad Celsius· Motorausgangsleistung (P2) 0,37kW· Motorausgangsleistung (P2) (1) 370kW· Nennbetriebsart S3 25 %· Nennvolumenstrom 3,42· Rohraußendurchmesser, Anschluss Auslasss 32mm· Umgebungstemperatur 3Grad Celsius· Werkstoff des Gebläserads/Laufrads Polypropylen (PP)· Werkstoff des Motorgehäuses rostfreier Stahl· Werkstoff des Pumpengehäuses Polypropylen (PP)· Werkstoffgüte des Motorgehäuses Edelstahl 304 (1.4301)· Werkstoffgüte des Pumpengehäuses St 37 (1.0254)· Werkstoffgüte des Pumpengehäuses (1) PP-GF· Werkstoffgüte Gebläserad/Laufrad PP-GF· Max. Arbeitsdruck 2bar
