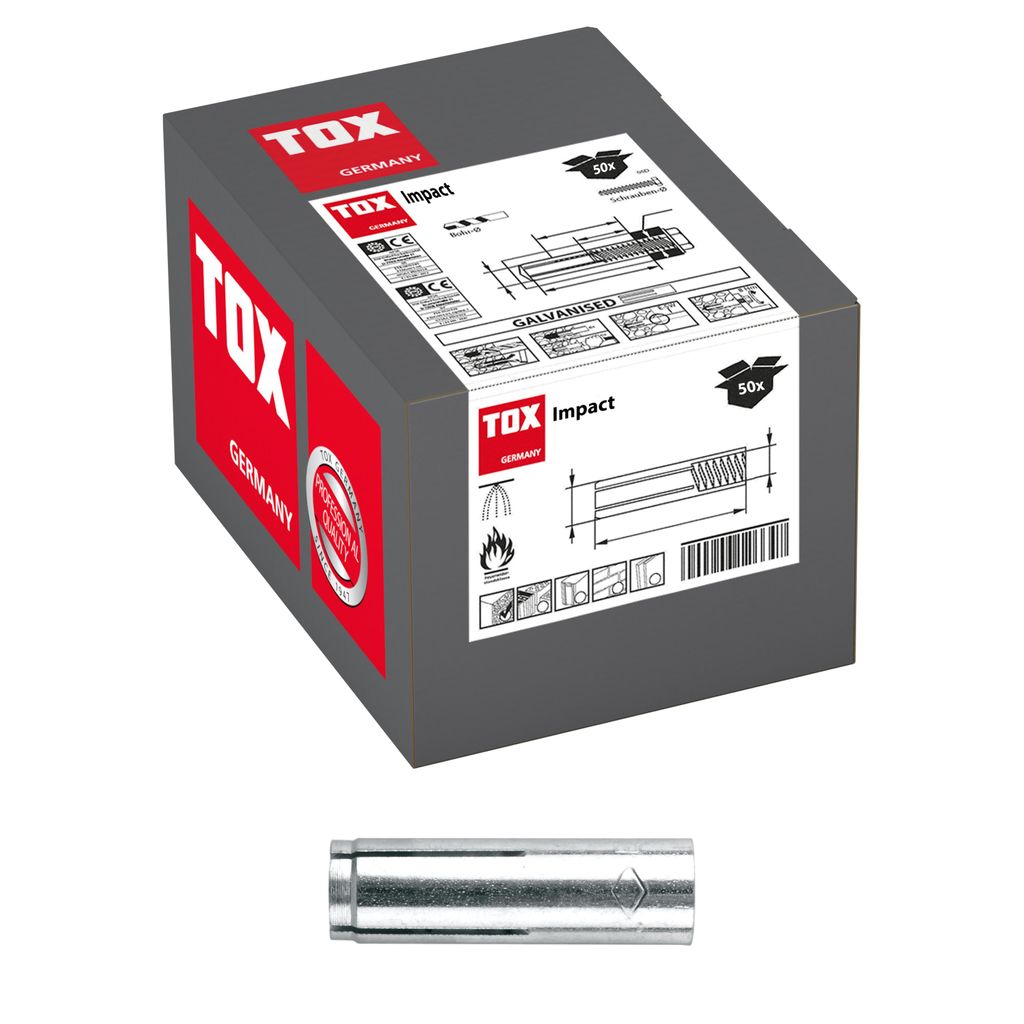

Einschlaganker Impact M10/40 - 50 Stück von TOX, mit der Art-Nr.: 2910005 und der EAN: 4000909126654 Eigenschaften
Anbauteil ist lös- und anziehbar ohne den Dübel zu lösen
Einfache und sichere Montage mit Setzwerkzeug
Geringer Bohrdurchmesser und kurze Verankerungstiefe
Feuerwiderstandsklasse geprüft
Bauaufsichtlich zugelassen
Schmutzunempfindliches Gewinde
Hohe Haltewerte
Beschreibung & Einsatzbereich
galvanisch verzinkt, Innengewinde mit eingebautem Spreizsegment
Für oberflächenbündige Befestigungen
Alle Dübel auch mit Gewindestangen verwendbar
Ab Größe ? M8 Sprinkler zugelassen
Impact Tool: Setzwerkzeug zur professionellen, sicheren Montage
Verarbeitung & Montage
Die Bohrlochtiefe ist einzuhalten
Die Schraubenlänge ist entsprechend der Mindesteinschraubtiefe und der Anbauteildicke tfix festzulegen
Der Impact aus Stahl, galvanisch verzinkt, darf nur in trockenen Innenräumen verwendet werden
Für die Verwendung als Mehrfachbefestigung von nichttragenden Systemen in gerissenem und ungerissenem Beton
Weitere technische Daten siehe Leistungserklärung 0756-CPD-0102 und 0756-CPD-0254
Für Abstandsmontagen in Kombination mit Gewindestangen
Vorsteckmontagen
Für fachgerechte Montage ist das Setzwerkzeug Impact Tool zu verwenden
Zur Befestigung von Gittern, Kabeltrassen, Konsolen, etc. Für die Verwendung als Mehrfachbefestigung von nichttragenden Systemen in Beton.
Artikeldetails
Hinweis
Bohrlochverankerungstiefe: 40 mm, Drehmoment Anzug 15 Nm, Gewindelänge: 15 mm, min. Einschraubtiefe: 11 mm, passendes Spreizwerkzeug: E-SW M 10 / 8229428
Größe
M10 x 40 mm
Einsatzbereich
Innen
Verarbeitung u. Montage
Der E aus Stahl, galv.verzinkt, darf nur in trockenen Räumen verwendet werden. Der E aus nichtrostendem Stahl A4 darf in trockenen Innenräumen , Feuchträumen im Außenbereich, einschließlich Industrieatmosphäre und Meeresnähe verwendet werden.
Anwendungsbereich
Beton
Artikeltyp
Dübel
Ausführung
Schwerlast-Befestigung
Länge
40.0 mm
Material
Stahl
Inhalt
1.0 Stück
Oberfläche-/Farbe
Galvanisch verzinkt
Bezeichnung
E-IMPACT
Bohrdurchmesser
12.0 mm
DIN / EN / ISO
DIN 13
Gewinde-Typ
Metrisches Gewinde
Gewindeart
Innengewinde
Die TOX Einschlagdübel Ø 12 mm x 40 mm x M 10 Innengewinde und geringer Bohrlochtiefe dienen der schnellen und sicheren Montage in Beton. Der Dübel besitzt ein integriertes Schlagpreizelement und bietet eine hohe Sicherheit in der Verankerung. Die Einschlagdübel sind Bauaufsichtlich zugelassen vom Institut für Bautechnik (IfBT), Berlin - Güteüberwachung und vom Materialprüfungsamt NRW, Dortmund. Die Verpackungseinheit beträgt 50 Stück. - VdS-Zulassung Nr. G 4790103 V - Belastung: zulässige Belastung in ungerissenem Beton >B25(N)
Eigenschaften: Aus Stahl, galvanisch verzinkt. Besteht aus einer Dübelhülse mit viergeteiltem Spreizkörper mit Innengewinde und Innenkonus, sowie einem innenliegenden Spreizkonus. Geeignet für Vollmauerwerk und Beton. HM730000700
