Eigenschaften - Bauaufsichtlich zugelassen - Einschlagschutz schützt das Gewinde - Sofort belastbar - Zwei Setztiefen - Setztiefenmarkierung für optische Montagekontrolle - Galvanisch verzinkter Bolzenanker mit langem Gewinde, Unterlegscheibe und Sechskantmutter - Zweite Verankerungstiefe ermöglicht die Befestigung unterschiedlichster Anbauteilstärken - Drehmomentkontrollierter Dübel - Geringe Achs- und Randabstände für randnahe Befestigungen und kleine Ankerplatten - Verarbeitung & Montage: Nur in trockenen Innenräumen verwenden - Unbedingt vorgeschriebenes Drehmoment beachten - Durchsteckmontage Technische Daten:
- Dübeldurchmesser in mm: M10
- Dübellaenge in mm: 100
- Bohrerdurchmesser in mm: 10
- Anzugsdrehmoment: 35
Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:
- Dübeldurchmesser in mm: M10
- Dübellaenge in mm: 100
- Bohrerdurchmesser in mm: 10
- Anzugsdrehmoment: 35
Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:
- Dübeldurchmesser in mm: M10
- Dübellaenge in mm: 100
- Bohrerdurchmesser in mm: 10
- Anzugsdrehmoment: 35
Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:
- Dübeldurchmesser in mm: M10
- Dübellaenge in mm: 100
- Bohrerdurchmesser in mm: 10
- Anzugsdrehmoment: 35
Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:
- Dübeldurchmesser in mm: M10
- Dübellaenge in mm: 100
- Bohrerdurchmesser in mm: 10
- Anzugsdrehmoment: 35
Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:
- Dübeldurchmesser in mm: M10
- Dübellaenge in mm: 100
- Bohrerdurchmesser in mm: 10
- Anzugsdrehmoment: 35
Bitte beachten Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten.
Technische Daten:- Dübeldurchmesser in mm: M10
- Dübellaenge in mm: 100
- Bohrerdurchmesser in mm: 10
- Anzugsdrehmoment: 35
Bitte beachte: Dekoration nicht im Lieferumfang enthalten.
Die ideale Wahl für Profi-Handwerker und Heimwerker: der Bolzenanker S-Fix Plus, ausgestattet mit langem Gewinde, Unterlegscheibe und Sechskantmutter, ist eine zuverlässige Befestigungslösung in ungerissenem Beton sowie flexibel einsetzbar - gleich zwei Verankerungstiefen ermöglichen die Befestigung unterschiedlichster Anbauteilstärken.
Die Montage ist dabei einfach vorzunehmen. Durch Setztiefenmarkierungen lässt sich die Montage optisch kontrollieren, was für eine optimale Platzierung des Bolzenankers sorgt. Der Schwerlastanker verfügt außerdem über einen speziellen Einschlagschutz, der das Gewinde bei der Installation schützt. Dank geringer Achs- und Randabstände lassen sich randnahe Befestigungen mit kleinen Ankerplatten vornehmen. Der drehmomentkontrollierte Bolzenanker S-Fix Plus ist bauaufsichtlich zugelassen und aus galvanisch verzinktem Stahl gefertigt, somit sind die Befestigung korrosionsbeständig, langlebig und sicher. Der Bolzenanker ist in trockenen Innenräumen zu verwenden und eignet sich zur Durchsteckmontage und für verschiedene Schwerlast-Befestigungsprojekte, wie z.B. von Treppengeländern, Hebebühnen, Stahlkonstruktionen, Konsolen und viele weiteren.
Der Durchsteckanker S-Fix Plus von der TOX-Dübel-Technik GmbH in der Größe M10, ist ein Dübel aus galvanisch verzinktem Stahl. Der Durchsteckanker S-Fix Plus ist ein Dübel aus nichtrostendem Stahl. Der Dübel wird in ein Bohrloch gesetzt und durch kraftkontrollierte Verspreizung verankert.
Einsatzgebiet
- Galvanisch verzinkter Bolzenanker, Unterlegscheibe und Sechskantmutter
- Drehmomentkontrollierter Dübel
- Geringe Achs- und Randabstände für randnahe Befestigungen und kleine Ankerplatten
- Nur wenige Hammerschläge zum Setzen des Ankers notwendig
- Der erforderliche Drehmoment wird mit wenigen Umdrehungen erreicht
Eigenschaften
- Bauaufsichtlich zugelassen
- Einschlagschutz für das Gewinde
- Geringe Achs- und Randabstände
- Sofort belastbar
- Setztiefenmarkierung für optische Montagekontrolle
- Für ungerissenen Beton
- M8, M10, M12 mit 2 Setztiefen
Bauaufsichtlich zugelassen|Einschlagschutz schützt das Gewinde|Sofort belastbar|Größe M8, M10 und M12 mit zwei Setztiefen|Setztiefenmarkierung für optische Montagekontrolle
Artikeldetails
| Hinweis | Bauaufsichtlich zugelassen |
|---|
| Größe | M10 x 100 mm |
|---|
| Einsatzbereich | Innen |
|---|
| Geeignet für | Geländer, Hebebühnen |
|---|
| Verarbeitung u. Montage | Nur in trockenen Innenräumen verwenden |
|---|
| Anwendungsbereich | Beton |
|---|
| Artikeltyp | Dübel |
|---|
| Ausführung | Chemie-Dübel |
|---|
| Länge | 100.0 mm |
|---|
| Material | Stahl |
|---|
| Durchmesser | 10.0 mm |
|---|
| Inhalt | 50.0 Stück |
|---|
| Oberfläche-/Farbe | Verzinkt |
|---|
| Bohrdurchmesser | 10.0 mm |
|---|
| DIN / EN / ISO | DIN 13 |
|---|
| Größenangabe zu Antrieb | SW 17 |
|---|
| Bohrlochtiefe min: | 60.0 mm |
|---|
| Stärke Anbauteil: | 33.0 mm |
|---|
| Verankerungstiefe min: | 42.0 mm |
|---|

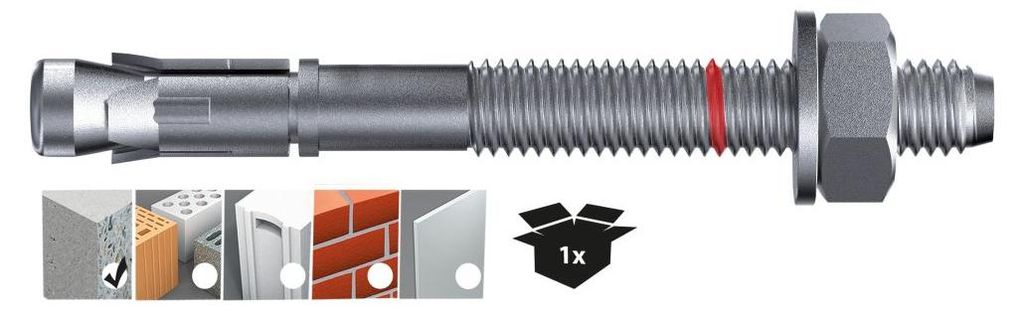

Bolzenanker S-Fix Plus
-Stahl, galvanisch verzinkt - Drehmomentkontrollierter Dübel mit langem Gewinde, Unterlegscheibe und Sechskantmutter -2 mögliche Verankerungstiefen für die Befestigung unterschiedlichster Anbauteilstärken - Reduzierung der Achs- und Randabstände um bis zu 10 % - Einschlagschutz schützt das Gewinde -Sofort belastbar - Sicherer Halt und geringe Montagezeit durch spezielle Konstruktion - ETA-17/830 für ungerissenen Beton (Option 7)
Technische Daten
Gewicht: 0 g
Art.-Nummer: DVE4049563026009
EAN: 4049563026009
Bolzenanker S-Fix Plus
● Stahl, galvanisch verzinkt
● Drehmomentkontrollierter Dübel mit langem Gewinde, Unterlegscheibe und Sechskantmutter
● 2 mögliche Verankerungstiefen für die Befestigung unterschiedlichster Anbauteilstärken
● Reduzierung der Achs- und Randabstände um bis zu 10 %
● Einschlagschutz schützt das Gewinde
● Sofort belastbar
● Sicherer Halt und geringe Montagezeit durch spezielle Konstruktion
● ETA-17/830 für ungerissenen Beton (Option 7)
weitere Info's:
- Typ: M10 x 100
- Bohr-Ø: 10 mm
- Dübellänge: 100 mm
- min. Bohrlochtiefe: 60 mm
- max. Nutzlänge: 33 mm
- Antrieb SW: 17
- Marke: TOX
Bolzenanker S-Fix Plus
● Stahl, galvanisch verzinkt
● Drehmomentkontrollierter Dübel mit langem Gewinde, Unterlegscheibe und Sechskantmutter
● 2 mögliche Verankerungstiefen für die Befestigung unterschiedlichster Anbauteilstärken
● Reduzierung der Achs- und Randabstände um bis zu 10 %
● Einschlagschutz schützt das Gewinde
● Sofort belastbar
● Sicherer Halt und geringe Montagezeit durch spezielle Konstruktion
● ETA-17/830 für ungerissenen Beton (Option 7)
weitere Info's:
- Typ: M10 x 100
- Bohr-Ø: 10 mm
- Dübellänge: 100 mm
- min. Bohrlochtiefe: 60 mm
- max. Nutzlänge: 33 mm
- Antrieb SW: 17
- Marke: TOX
Eigenschaften
- Bauaufsichtlich zugelassen
- Einschlagschutz schützt das Gewinde
- Sofort belastbar
- Zwei Setztiefen
- Setztiefenmarkierung für optische Montagekontrolle
Beschreibung & Einsatzbereich
- Galvanisch verzinkter Bolzenanker mit langem Gewinde, Unterlegscheibe und Sechskantmutter
- Zweite Verankerungstiefe ermöglicht die Befestigung unterschiedlichster Anbauteilstärken
- Drehmomentkontrollierter Dübel
- Geringe Achs- und Randabstände für randnahe Befestigungen und kleine Ankerplatten
Verarbeitung & Montage
- Nur in trockenen Innenräumen verwenden
- Unbedingt vorgeschriebenes Drehmoment beachten
- Durchsteckmontage

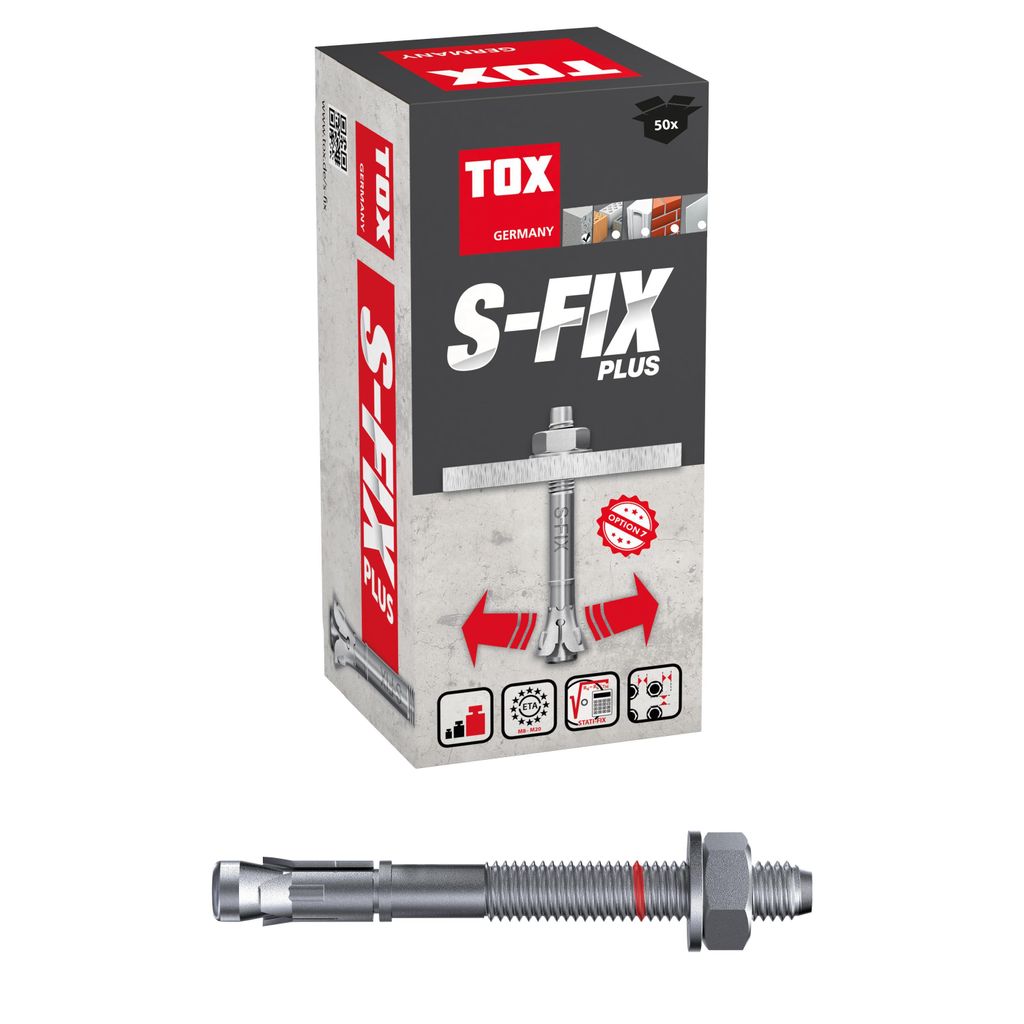

Bolzenanker S-FIX Plus M10x100/ 20+33 zn Opt.7 Einheit: 50 Stück
---
Eigenschaften Bauaufsichtlich zugelassen Einschlagschutz für das Gewinde Geringe Achs und Randabstände Sofort belastbar Setztiefenmarkierung für optische Montagekontrolle Für ungerissenen Beton M8, M10, M12 mit 2 Setztiefen Beschreibung & Einsatzbereich Galvanisch verzinkter Bolzenanker, Unterlegscheibe und Sechskantmutter Drehmomentkontrollierter Dübel Geringe Achs und Randabstände für randnahe Befestigungen und kleine Ankerplatten Nur wenige Hammerschläge zum Setzen des Ankers notwendig Der erforderliche Drehmoment wird mit wenigen Umdrehungen erreicht Verarbeitung & Montage Nur in trockenen Innenräumen verwenden Unbedingt vorgeschriebenes Drehmoment beachten Durchsteckmontage
