MAICO Einrohr-Entlüftungs- ER-APB60VZ ** system Leistung 21W Strom 0,17A

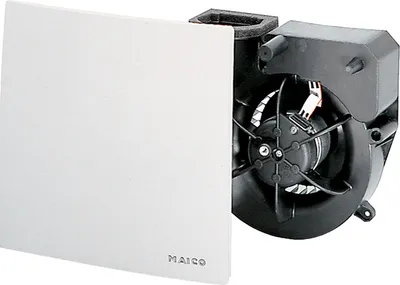

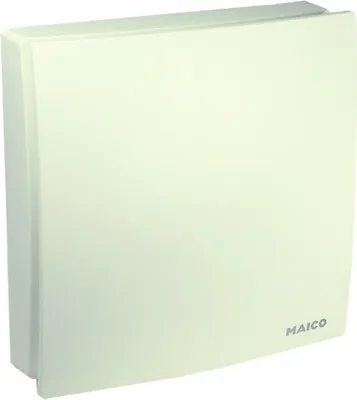

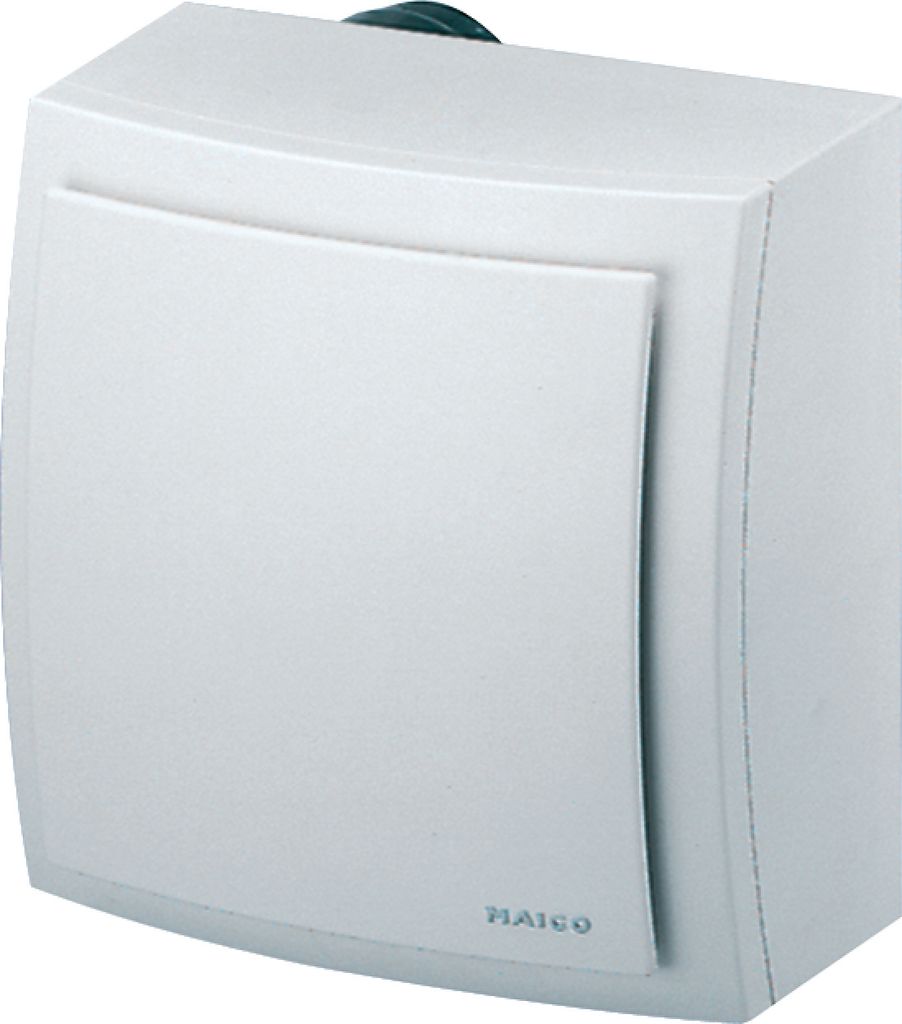

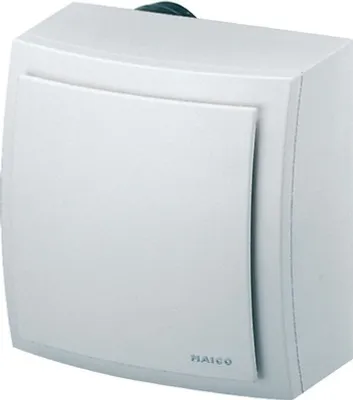

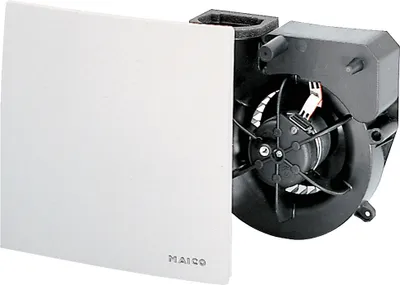

Maico MC Aufputzventilator ER-APB 60 VZ

Der Maico MC Aufputzventilator ER-APB 60 VZ bietet eine zuverlässige und sichere Entlüftungslösung für Wohnungsküchen, Bäder und WCs. Mit seiner integrierten Zeitverzögerung und Nachlauffunktion passt er sich flexibel den Anforderungen an. Die innovative Metall-Absperrklappe sorgt für zusätzlichen Schutz vor Brandübertragung und Kaltrauch.

VORTEILE UND MERKMALE

* Effektive Luftqualität: Der Ventilator sorgt mit einem Volumenstrom von 61 m³/h und einem ISO Coarse 30 % (G2) Filter für eine effiziente Entlüftung.
* Integrierter Brandschutz: Eine Metall-Absperrklappe bietet selbsttätigen Schutz gegen Brandübertragung (K90-18017) und fungiert als Kaltrauchklappe.
* Komfortable Zeitsteuerung: Ausgestattet mit einer Einschaltverzögerung von 50 Sekunden und einer Nachlaufzeit von 6 Minuten für bedarfsgerechten Betrieb.
* Flexible Installation: Das drehbare Gehäuse ermöglicht einen variablen Anschluss des Ausblasstutzens (links oder rechts oben) an die Hauptleitung.
* Einfache Wartung: Der Filterwechsel ist dank Schnappbefestigung und elektrischer Steckverbindung werkzeuglos und schnell durchführbar.
* Langlebigkeit: Ausgestattet mit einem energieeffizienten Kondensatormotor, thermischem Überlastungsschutz und wartungsfreien Kugellagern.
* Hohe Sicherheit: Mit Schutzart IP X5 ist der Ventilator strahlwassergeschützt und gemäß DIN VDE 0100-701 in Bereich 1 einbaubar.

INTELLIGENTE ZEITVERZÖGERUNG UND NACHLAUFFUNKTION

Der ER-APB 60 VZ verfügt über eine Einschaltverzögerung von ca. 50 Sekunden und eine Nachlaufzeit von etwa 6 Minuten. Dies dient der effektiven Abführung von Gerüchen und Feuchtigkeit sowie der Energieeinsparung.

INTEGRIERTER BRANDSCHUTZ MIT METALL-ABSPERRKLAPPE

Die speziell entwickelte Metall-Absperrklappe im DN 75/80 Metall-Ausblasstutzen bietet eine selbsttätige Auslöseeinrichtung gegen Brandübertragung (K90-18017). Zusätzlich fungiert sie als Kaltrauchklappe. Diese Sicherheitsfunktion schützt vor der Ausbreitung von Feuer und Rauch durch das Lüftungssystem.

FLEXIBLE INSTALLATION UND WARTUNGSFREUNDLICHES DESIGN

Das drehbare Gehäuse ermöglicht einen flexiblen Anschluss des Ausblasstutzens, entweder links oder rechts oben an die Hauptleitung. Der Filterwechsel ist dank der Schnappbefestigung und elektrischen Steckverbindung werkzeuglos in wenigen Handgriffen erledigt. Dies spart Zeit bei der Installation und erleichtert die regelmäßige Wartung.

ROBUSTER UND ENERGIEEFFIZIENTER MOTOR

Der Ventilator ist mit einem leistungsstarken und wartungsfreien Kondensatormotor ausgestattet, der beidseitig geschlossene Kugellager und einen thermischen Überlastungsschutz besitzt.

TECHNISCHE DATEN

Ausführung: Verzögerungszeitschalter (nicht drehzahlsteuerbar)
Fördervolumen: 61 m³/h (konstant hohe Leistung)
Drehzahl: 1250 1/min
Leistungsaufnahme: 21 W
IMax: 0,17 A
Bemessungsspannung: 230 V
Netzfrequenz: 50 Hz
Schalldruckpegel: 43 dB(A)
Fördermitteltemperatur bei IMax: 40 °C
Nachlaufzeit: 6 min
Einschaltverzögerung: 50 s
SEC average: -3,62 kWh/(m²*a) (Hohe )
Leckluftvolumenstrom: < 0,01 m³/h ( Bayern e.V. geprüft, minimiert ungewollten Luftaustausch)
Filterklasse: ISO Coarse 30 % (G2)
Absorptionsfläche AL: 10 m² (Optimierte Akustik)
Netzzuleitung: 5 / 1,5 mm²
Schutzart: IP X5 (Strahlwassergeschützt, Einbau in Bereich 1)
Schutzklasse: II

ABMESSUNGEN UND GEWICHT

Höhe: 236 mm (Kompakte Abmessungen)
Breite: 236 mm (Kompakte Abmessungen)
Tiefe: 217,5 mm (Platzsparende Bauweise)
Anschlussdurchmesser: 75 / 80 mm (Flexibler Anschluss)
Gewicht: 2,13 kg (Leicht zu handhaben)
Material: Kunststoff (Robust und langlebig)
Farbe: verkehrsweiß, ähnlich RAL 9016 (Neutrale Optik)

EINSATZBEREICHE UND ANWENDUNGSSZENARIEN

Der Maico MC Aufputzventilator ER-APB 60 VZ ist speziell für die effiziente Entlüftung von Räumen konzipiert, in denen Feuchtigkeit, Gerüche oder verbrauchte Luft schnell abgeführt werden müssen.

* Wohnungsküchen: Effektive Beseitigung von Kochdünsten und Gerüchen zur Verbesserung der Luftqualität.
* Badezimmer: Zuverlässiger Abzug von Wasserdampf nach dem Duschen oder Baden, zur Vorbeugung von Schimmelbildung und für ein angenehmes Raumklima.
* WCs: Schnelle Entfernung unangenehmer Gerüche und Feuchtigkeit für Hygiene und Frische.

HERSTELLER UND QUALITÄT

Maico steht für deutsche Ingenieurskunst und Qualitätsstandards im Bereich der Lüftungstechnik. Der ER-APB 60 VZ erfüllt die Schutzart IP X5 und gehört zur Schutzklasse II. Die Qualität wird durch das VDE-Zeichen und die allgemeine bauaufsichtliche Zulassung Z-51.1-38 bestätigt. Volumenstrom und Leckluftrate wurden vom Bayern e.V. geprüft, die Schachtpegeldifferenz vom IAB Oberursel.

Der Maico MC Aufputzventilator ER-APB 60 VZ bietet eine effiziente und sichere Lösung zur Verbesserung des Raumklimas in Bädern, Küchen und WCs.

ER-APB 60 VZ - Kurzinformation

Aufputzventilator mit Brandschutz-Metall-Absperrklappe zur Entlüftung, Fördervolumen 61 m³/h, mit Verzögerungszeitschalter

ER-APB 60 VZ - ProduktbeschreibungAusführung mit Verzögerungszeitschalter

• Einschaltverzögerung ca. 50 sek.
• Nachlaufzeit ca. 6 min.
• Nicht drehzahlsteuerbar.

Merkmale

• Aufputzventilator mit ISO Coarse 30 % (G2) Filter zur Entlüftung von Wohnungsküchen, Bädern oder WCs.
• Metall-Ausblasstutzen DN 75/80 mit wartungsfreier Metall-Absperrklappe und selbsttätiger Auslöseeinrichtung gegen Brandübertragung K90-18017.
• Metall-Absperrklappe dient zusätzlich als Kaltrauchklappe.
• Gehäuse drehbar, dadurch Anschluss des Ausblasstutzen links oben oder rechts oben an die Hauptleitung.
• Problemloser Filterwechsel ohne Werkzeug.
• Einfache und schnelle Montage des Ventilators im Gehäuse über die Schnappbefestigung und die elektrische Steckverbindung.
• Farbe verkehrsweiß ähnlich RAL 9016.
• Alle MAICO ER-Geräte entsprechen der Schutzart IP X5 und können somit im Bereich 1 nach DIN VDE 0100-701, auch bei Strahlwasser, eingebaut werden. Details siehe Planungshinweise.
• Schutzklasse II.
• Die extrem steile Kennlinie zeigt das hohe Druckvermögen der ER-Ventilatoren.
• Robuster energiesparender Kondensatormotor.
• Motor mit thermischem Überlastungsschutz.
• Wartungsfrei, mit beidseitig geschlossenen Kugellagern.
• Volumenstrom-Kennlinie und Leckluftrate geprüft vom Bayern e.V. Leckluftvolumenstrom < 0,01 m³/h.
• Schachtpegeldifferenz gemäß DIN 52210-6, geprüft vom IAB Oberursel.
• Mit VDE-Zeichen.
• Allgemeine bauaufsichtliche Zulassung, Zulassungs-Nr.: Z-51.1-38.

Montage / Bedienung / Wartung

• Schaltbilder
• Zusatzanleitung:pdf|online
• Montageanleitung:pdf|online

Artikel	ER-APB 60 VZ
Ausführung	Verzögerungszeitschalter
Fördervolumen	61 m³/h
Drehzahl	1.250 1/min
Luftrichtung	Entlüftung
Drehzahlsteuerbar	−
SEC average	-3,62 kWh/(m²*a)
Bemessungsspannung	230 V
Netzfrequenz	50 Hz
Leistungsaufnahme	21 W
IMax	0,17 A
Schutzart	IP X5
Netzzuleitung	5 x 1,5 mm²
Einbauort	Wand / Decke
Einbauart	Aufputz
Systemart	dezentral
Material	Kunststoff
Farbe	verkehrsweiß, ähnlich RAL 9016
Gewicht	2,13 kg
Gewicht mit Verpackung	2,69 kg
Filterklasse	ISO Coarse 30 % (G2)
Brandschutz	ja
Absperrvorrichtung	integrierte Metall-Absperrklappe mit Auslöseeinrichtung
Anschlussdurchmesser	75 mm / 80 mm
Breite	236 mm
Höhe	236 mm
Tiefe	217,5 mm
Breite mit Verpackung	255 mm
Höhe mit Verpackung	335 mm
Tiefe mit Verpackung	255 mm
Fördermitteltemperatur bei IMax	40 °C
Nachlaufzeit	6 min
Einschaltverzögerung	50 s
Schalldruckpegel	43 dB(A)/ Angabe gemäß DIN 18017-3 bei einer äqivalenten Absorptionsfläche AL= 10 m2

Eigenschaften - Ausführung mit Verzögerungszeitschalter: Einschaltverzögerung ca. 50 sek.- Nachlaufzeit ca. 6 min. Nicht drehzahlsteuerbar.- Aufputzventilator mit G2-Filter zur Entlüftung von Bädern, WCs oder Wohnungsküchen.- Mit wartungsfreier Brandschutz-Metall-Absperrklappe gegen Brandübertragung K90-18017. Gehäuse drehbar, dadurch Anschluss des Ausblasstutzen links oben oder rechts oben an die Hauptleitung.- Farbe verkehrsweiß ähnlich RAL 9016. Problemloser Filterwechsel ohne Werkzeug.- Metall-Ausblasstutzen DN 75/80 mit Metall-Absperrklappe mit selbsttätiger Auslöseeinrichtung.- Die extrem steile Kennlinie zeigt das hohe Druckvermögen der ER-Ventilatoren.- Robuster energiesparender Kondensatormotor.- Wartungsfrei, mit beidseitig geschlossenen Kugellagern.- Elektrische Steckverbindung für schnelle Montage des Ventilators im Gehäuse.- Alle MAICO ER-Geräte entsprechen der Schutzart IP X5 und können somit im Bereich 1 nach DIN VDE 0100-701, auch bei Strahlwasser, eingebaut werden.- Details siehe Planungshinweise.- Schutzklasse II.- Allgemeine bauaufsichtliche Zulassung, Zulassungs-Nr.: Z-51.1-45. V.- Leckluftvolumenstrom Technische Daten:

• Nennweite: 75 mm
• Volumenstrom: 61 m³/h
• Farbe: weiß
• Mediumtemperatur: -20..40°C
• Montageart: Aufputz
• Bemessungsspannung: 230 V
• Netzfrequenz: 50 Hz
• Zusammenstellung: sonstige
• Nennstrom: 0,17 A
• Drehzahl: 1250 1/min
• Werkstoff des Gehäuses: Kunststoff
• Richtung: Axial
• Schutzart (IP): sonstige
• Geräuschemission: 43 dB(A) re 1 pW
• Breite: 236 mm
• Höhe: 236 mm
• Tiefe: 217,5 mm

Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Bitte Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:

• Nennweite: 75 mm
• Volumenstrom: 61 m³/h
• Farbe: weiß
• Mediumtemperatur: -20..40°C
• Montageart: Aufputz
• Bemessungsspannung: 230 V
• Netzfrequenz: 50 Hz
• Zusammenstellung: sonstige
• Nennstrom: 0,17 A
• Drehzahl: 1250 1/min
• Werkstoff des Gehäuses: Kunststoff
• Richtung: Axial
• Schutzart (IP): sonstige
• Geräuschemission: 43 dB(A) re 1 pW
• Breite: 236 mm
• Höhe: 236 mm
• Tiefe: 217,5 mm

Bitte beachte: Dekoration nicht im Lieferumfang enthalten.
