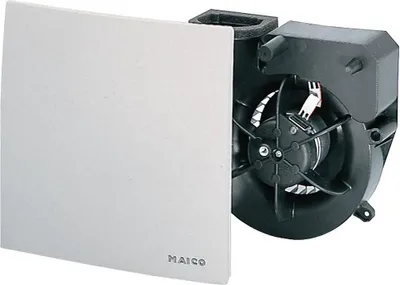

Maico Einrohr-Entlüftungssystem ER-AP 60

ER-AP 60 - Kurzinformation

Aufputzventilator zur Entlüftung, Fördervolumen 61 m³/h

ER-AP 60 - ProduktbeschreibungStandardausführung

• ER 100: Drehzahlsteuerbar.
• ER 60: Nicht drehzahlsteuerbar.

Merkmale

• Aufputzventilator mit ISO Coarse 30 % (G2) Filter zur Entlüftung von Wohnungsküchen, Bädern oder WCs.
• Kunststoff-Ausblasstutzen DN 75/80 mit selbsttätiger Kunststoff-Rückschlagklappe.
• Kunststoff-Rückschlagklappe dient zusätzlich als Kaltrauchklappe.
• Gehäuse drehbar, dadurch Anschluss des Ausblasstutzen links oben oder rechts oben an die Hauptleitung.
• Problemloser Filterwechsel ohne Werkzeug.
• Einfache und schnelle Montage des Ventilators im Gehäuse über die Schnappbefestigung und die elektrische Steckverbindung.
• Farbe verkehrsweiß ähnlich RAL 9016.
• Alle MAICO ER-Geräte entsprechen der Schutzart IP X5 und können somit im Bereich 1 nach DIN VDE 0100-701, auch bei Strahlwasser, eingebaut werden. Details siehe Planungshinweise.
• Schutzklasse II.
• Die extrem steile Kennlinie zeigt das hohe Druckvermögen der ER-Ventilatoren.
• Robuster energiesparender Kondensatormotor.
• Motor mit thermischem Überlastungsschutz.
• Wartungsfrei, mit beidseitig geschlossenen Kugellagern.
• Volumenstrom-Kennlinie und Leckluftrate geprüft vom Bayern e.V. Leckluftvolumenstrom < 0,01 m³/h.
• Schachtpegeldifferenz gemäß DIN 52210-6, geprüft vom IAB Oberursel.
• Mit VDE-Zeichen.
• Allgemeine bauaufsichtliche Zulassung, Zulassungs-Nr.: Z-51.1-42.

Montage / Bedienung / Wartung

• Schaltbilder
• Zusatzanleitung:pdf|online
• Montageanleitung:pdf|online

Artikel	ER-AP 60
Ausführung	Standardausführung
Fördervolumen	61 m³/h
Drehzahl	1.250 1/min
Luftrichtung	Entlüftung
Drehzahlsteuerbar	−
SEC average	-3,87 kWh/(m²*a)
Bemessungsspannung	230 V
Netzfrequenz	50 Hz
Leistungsaufnahme	21 W
IMax	0,17 A
Schutzart	IP X5
Netzzuleitung	3 x 1,5 mm²
Einbauort	Wand / Decke
Einbauart	Aufputz
Systemart	dezentral
Material	Kunststoff
Farbe	verkehrsweiß, ähnlich RAL 9016
Gewicht	1,9 kg
Gewicht mit Verpackung	2,48 kg
Filterklasse	ISO Coarse 30 % (G2)
Brandschutz	nein
Anschlussdurchmesser	75 mm / 80 mm
Breite	236 mm
Höhe	236 mm
Tiefe	217,5 mm
Breite mit Verpackung	255 mm
Höhe mit Verpackung	280 mm
Tiefe mit Verpackung	255 mm
Fördermitteltemperatur bei IMax	40 °C
Schalldruckpegel	40 dB(A)/ Angabe gemäß DIN 18017-3 bei einer äqivalenten Absorptionsfläche AL= 10 m2
Zulassungsnummer	Z-51.1-42
Verpackungseinheit	1 Stück
Sortiment	B
GTIN (EAN)	4012799841500
Artikelnummer	0084.0150
