Eigenschaften - Aufgrund der großen Verankerungstiefe der Ankerstange FHB II-A L erreicht das System maximale Lastwerte. Somit werden weniger Befestigungspunkte und kleinere Ankerplatten erforderlich- Die Konengeometrie der Ankerstangen FHB II-A L ist speziell optimiert für hohe Zuglastwerte. Dadurch wird höchste Leistungsfähigkeit in gerissenem Beton erzielt- Die Ankerstange FHB II-A L ist sowohl für die Verwendung mit Patrone als auch mit Injektionsmörtel zugelassen. Das spart wertvolle Montagezeit- Bei Verwendung von FHB II-A L in Verbindung mit dem Injektionsmörtel FIS HB ist die Durchsteckmontage mittels Ringspaltverfüllung ohne weitere Hilfsmittel möglich
Anwendung - Der FHB II-A L ist ein kraftkontrolliert spreizender Verbundanker für die Vorsteck- und Durchsteckmontage - Beim FHB II-A L ist der Ringspalt bei der Durchsteckmontage mit dem Highbond-Spezialmörtel FIS HB zu verfüllen - Die Ankerstange kann wahlweise mit Highbond-Spezialmörtel FIS HB oder Patrone FHB II-P / FHB II-PF HIGH SPEED gesetzt werden und wird vollflächig im Bohrloch verklebt - Beim Anziehen der Sechskantmutter werden die Konen der Ankerstangen in die Mörtelschale gezogen, die sich gegen die Bohrlochwand verspannt - Bei Verwendung der Mörtelpatrone wird die Ankerstange mit einem Bohrhammer drehend-schlagend gesetzt. Dazu das Setzwerkzeug RA-SDS, Art. Nr. 62420, verwenden
Technische Daten:- Bohrernenndurchmesser: 12 mm
- Bohrlochtiefe: 110 mm
- Gewicht: 903 g
- Schlüsselweite: 17 mm
- Verankerungstiefe: 95 mm
- Länge: 143 mm
- Nutzlänge: 20 mm
- Skalenteile Mörtel: 5 ea
- ETA-Zulassung: Relevant
- Gewinde: M 10
- Ausführung: Kraftkontrol. spreizende Verbundanker f. Mörtel u. Patrone, lange Ausführung aus nicht rostendem Stahl gefertigt
- Werkstoff: Edelstahl
- Güte Werkstoff: A4
- Oberfläche: Blank
- Verankerungsgrund: Beton
- Montageart: Vorsteckmontage, Abstandsmontage
- Wirkungsweise: Stoffschluss, Formschluss
- Zugelassen für: Beton C20/25 bis C50/60, gerissen und ungerissen
- Gütesiegel: Nein
- Technische Dokumentation: Nein
- Lastwerte: Ja
- Anerkennung Factory Mutual: Nein
- Brandprüfung: Ja
- DOP - Declaration of Performance: Ja
- EPD - Umwelt Produktdeklaration: Nein
- Eigenschaft Güte Werkstoff: Korrosionsbeständig
- Feuerwiderstandsklasse: R 120
- Prüfzeichen: Nein
- Verwendung mit: Highbond-Reaktionspatrone, Highbond-Injektionsmörtel
- Auch geeignet für Verankerungsgrund: Beton C12/15
- Zugelassen mit: Highbond-Injektionsmörtel, Highbond-Reaktionspatrone
Bitte beachte: Dekoration nicht im Lieferumfang enthalten.

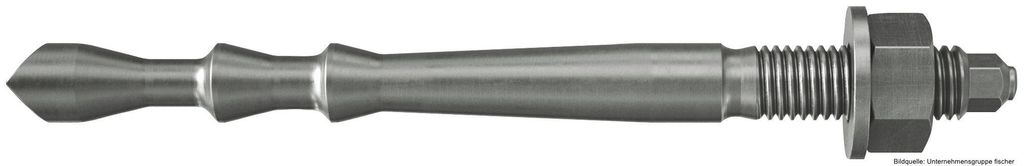

Die fischer Highbond-Ankerstange FHB II-A L R ist aus nicht rostendem Stahl gefertigt. Der kraftkontrolliert spreizende Verbundanker kann mit dem Highbond-Spezialmörtel FIS HB oder den Mörtelpatronen FHB II-P und FHB II-PF HIGH SPEED verarbeitet werden. Beim Anziehen der Sechskantmutter werden die Konen der Ankerstange in die Mörtelschale gezogen, die sich gegen die Bohrlochwand verspannt. Mit dem fischer Highbond-System FHB II werden zum Beispiel Fassaden, Siloanlagen und schwere Stahlkonstruktionen im Außenbereich sicher befestigt.
- Bohrernenndurchmesser: 12 mm
- Bohrlochtiefe: 110 mm
- Brandschutz relevant: Ja
- Gewindemaß (mm): 10 mm
- Anwendungsbedingungen: Brandschutz-Klassifizierung
- Anwendungsbedingungen: vorwiegend ruhende Lasten
- Anwendungsbedingungen: Feuchtraum / Außenbereich
- Baustoff: gerissener Beton
- Baustoff: ungerissener Beton
- Material: Nicht rostender Stahl
- Prüfzeichen / Zulassungen: Brandgutachten
- Prüfzeichen / Zulassungen: ETA - Europäisch Technische Bewertung
- Verpackungsvariante: Faltschachtel
- Gewinde: M10
- Länge: 143 mm
- Max. Dicke des Anbauteils: 20 mm
- Schlüsselweite: 17 mm
- Skalenteile Mörtel: 5
- Verankerungstiefe: 95 mm
- Profi / DIY: Profi
- Gewindemaß imperial: #10
- Produktlinie: FHB II-A L
- Ausführung (etim): Mit Gewindeende
- Produkttyp: Verbund-Spreizanker
- Ausführung: Mit Außengewinde
- Mit Mörtelpatrone: Nein
- ETA-Zulassung: Ja
- VDS-Zulassung: Ja
- Inhalt: 10 Stück
- Gewicht: 896 Gramm
Artikel 88579 A 4 FHB II-A L FISCHER Highbond-Anker FHB II-A L groe Verankerungstiefe - Abmessung: M 10 x 95/ 20 VE=S (10 Stck )
Weitere technische Eigenschaften:
Durchmesser: 10mm
Gruppencode: 088579.94004
Lnge: 95mm
Normart: REYHER-Artikel 88579
Oberflche: Ohne Oberflchenangabe
