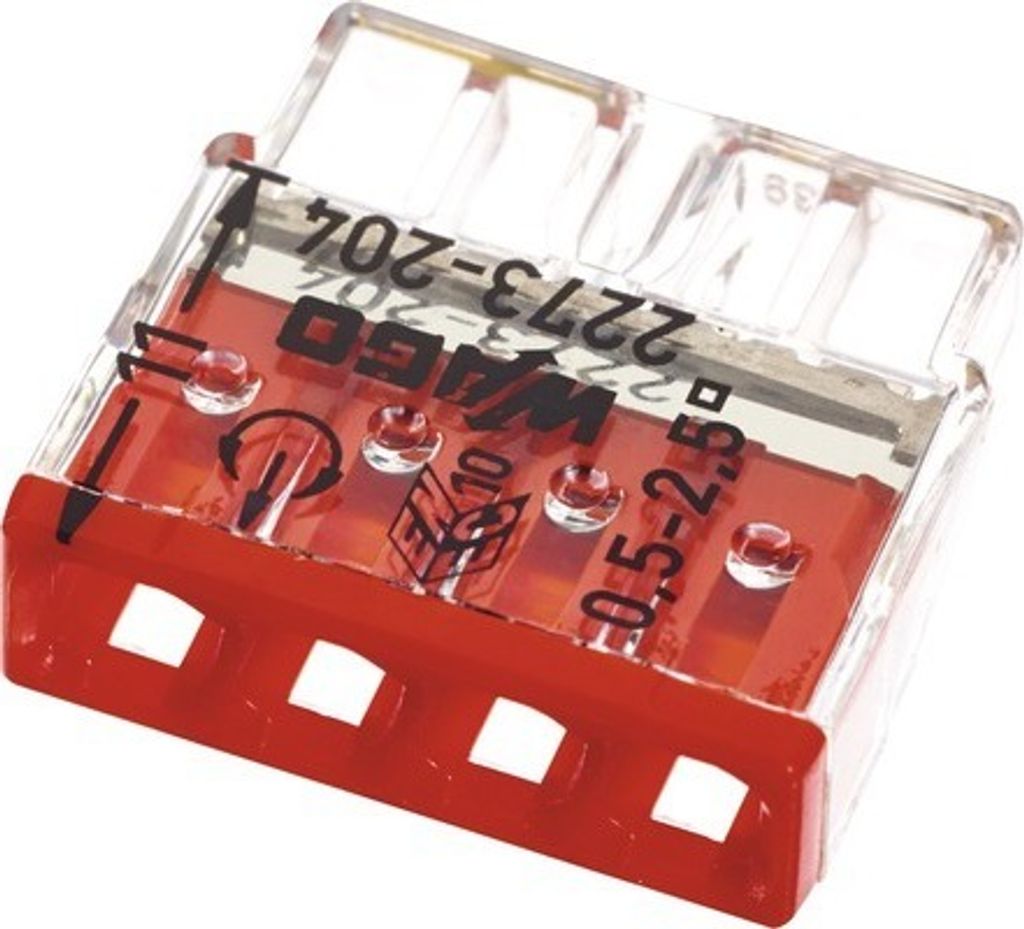

Steckklemme, 4 x 05-25mm², transparent, WAGO 2273

- WAGO Art.-Nr. 2273-204 - bis zu 8 eindrähtige Leiter steckbar - Querschnittsbereich: 0,5mm²-2,5mm² - Bemessungsspannung: 450V - Bemessungsstrom: 24A - Anschließbare Leitwerkstoffe: Kupfer, Aluminium - Farbe: transparent - Deckelfarbe: rot

-----------------------------
Auswahlkriterien:
Anzahl Klemmstellen: 4
Gehäusefarbe: transparent
Deckelfarbe: rot
-----------------------------


Überspannungskategorie: II
Verschmutzungsgrad: 2
Bemessungsspannung: 450 V
Bemessungsstrom: 24 A
Leiterquerschnitt eindrähtig: 0,5-2,5 mm²/18-14 AWG
Brennbarkeitsklasse des Isolierstoffs nach UL 94: UL 94 V2
Dauergebrauchstemperatur: bis 105 °C
Umgebungstemperatur: 60 °C

Beschreibung

Beschreibung	COMPACT-Verbindungsdosenklemme, 4-Leiter-Klemme, Gehäusefarbe transparent, Deckelfarbe rot
Hinweise
Artikeleigenschaften	Sonstiges Name Wert Einheit Gesamte Anzahl der Klemmstellen 4 Gesamte Anzahl der Potentiale 1 Farbe grau Verschmutzungsgrad (1) 2 Bemessungsspannung EN (1) [V] 450 V Bemessungsstoßspannung (1) [kV] 4 kV Nennstrom (1) [A] 24 A Anschlusstechnik 1 PUSH WIRE® eindrähtig, anschließbar 1 0.5 … 2.5 mm² / 18 … 14 AWG Abisolierlänge 1 11 mm / 0.43 in Abisolierlänge von (1) [mm] 11 mm Abisolierlänge bis (1) [mm] 11 mm Verdrahtungsart Seitliche Verdrahtung Brandlast [MJ] 0.025 MJ Gewicht [g] 1.3 g Breite 18 mm / 0.709 in Höhe 5.8 mm / 0.228 in Tiefe 16.7 mm / 0.657 in Sicherheitshinweis 1 in geerdeten Netzen

COMPACT-Verbindungsdosenklemme 4-Leiter-Klemme Gehäusefarbe transparent Deckelfarbe rotMischbare Leiterquerschnitte von 0,5 bis 2,5mm², Prüföffnung für alle gängigen Prüfspitzen, Zulassung nach EN 60998100 Stk im Pack COMPACT-Verbindungsdosenklemme, 4-Leiter-Klemme, Gehäusefarbe transparent. - eindrähtig 0,5 - 2,5 mm²

COMPACT-Verbindungsdosenklemmen Serie 2273 Gehäuse transparent, mit Steckklemmanschluss für eindrähtige Leiter, isoliert, integrierte Prüföffnung, Zulassung nach EN 60998, 450 V/4 kV/2, 24A
Anschlussmöglichkeit: 2x0,5-2,5 mm²

Hersteller:	WAGO
Verbindungs-Typ:	Installation Schnellklemm
Steckverbinder-Serie:	2273
Elektrische Montage:	Federzugklemme
Nennspannung:	450V
Nennstrom:	24A
Farbe:	rot
Anzahl Wege:	1
Anzahl Anschlüsse:	4
Länge:	16.5mm
Breite:	17.8mm
Höhe:	5.6mm
Leitungsquerschnitt:	0.5...2.5mm2

COMPACT-Verbindungsdosenklemmen Serie 2273 Gehäuse transparent, mit Steckklemmanschluss für eindrähtige Leiter, isoliert, integrierte Prüföffnung, Zulassung nach EN 60998, 450 V/4 kV/2, 24A
Anschlussmöglichkeit: 2x0,5-2,5 mm²

Hersteller:	WAGO
Verbindungs-Typ:	Installation Schnellklemm
Steckverbinder-Serie:	2273
Elektrische Montage:	Federzugklemme
Nennspannung:	450V
Nennstrom:	24A
Farbe:	rot
Anzahl Wege:	1
Anzahl Anschlüsse:	4
Länge:	16.5mm
Breite:	17.8mm
Höhe:	5.6mm
Leitungsquerschnitt:	0.5...2.5mm2

- Elektrische Spannungsfreiheit sicherstellen, bevor mit der Montage oder Demontage begonnen wird. - Nicht bei beschädigtem Gehäuse oder Isolierung verwenden. - Vor Feuchtigkeit, Staub und übermäßigen Temperaturschwankungen schützen. - Zugelassenes Werkzeug zur Montage und Verdrahtung verwenden, um Beschädigungen zu vermeiden. - Maximal zulässige Strom- und Spannungswerte strikt beachten. - Überprüfen, ob alle Verbindungen fest und sicher sind, um Kontaktprobleme zu vermeiden. - Nicht in explosionsgefährdeten Bereichen einsetzen, sofern nicht ausdrücklich dafür zugelassen. - Altteile gemäß den geltenden Vorschriften für Elektroschrott sachgerecht entsorgen. - Produkt nicht in den normalen Hausmüll geben ? für fachgerechte Entsorgung Recyclingstellen oder autorisierte Annahmestellen nutzen.

Compact-Verbindungsdosenklemmen
Kabelquerschnitt: 0,5-2,5 mm²
24 A
450 V

Das Original! WAGO Verbindungsdosenklemmen mit Steckklemm-Anschluss für eindrähtige Leiter. 4-polig. 0,5...2,5 mm². 24 A/400 V. Farbe rot/transparent. 100 Stück.

Das wichtigste zur WAGO Klemmen Serie 2273-20x auf einen Blick:

• Einfache Handhabung: Hebel auf, Leiter rein, Hebel zu
• Als 2-, 3-, 4-, 5- und 8-Leiter-Verbindungsdosenklemmen erhältlich
• Komfortabler Leiteranschluss eindrähtiger Leiter von 0,5 bis 2,5 mm²
• Klemmen eindrähtiger Kupferleiter („e“) mittels Steckklemmanschluss
• Zeitersparnis für Installateure und Gerätehersteller
• Schnelle Installation von Geräten mit höherem Leistungsbedarf
• Sichere Verlegung langer Leitungen mit größeren Leiterquerschnitten
• Befestigungsadapter für normgerechte Installation
• Individuelle Fixierungen möglich
• Querschnitte individuell mischbar

Wissenswertes über WAGO Klemmen für Elektriker

Die COMPACT-Verbindungsdosenklemmen 2273 von WAGOsind die ideale Lösung für alle, die ein komfortables und zugleich effizientes Verdrahten benötigen. Durch seine kleinste Bauform bietet er maximale Flexibilität und Platzersparnis in engen Schaltschränken und Verteilerkästen. Mit bis zu 8 eindrähtigen Leitern, die steckbar sind, ermöglicht der WAGO Klemmen 2273 ein schnelles und einfaches Anschließen von elektrischen Leitungen. Der Querschnittsbereich reicht von 0,5 bis 2,5 mm², wodurch sowohl kleine als auch große Leitungen problemlos angeschlossen werden können.

Ein besonderer Vorteil des WAGO Klemmen 2273 ist die Möglichkeit, verschiedene Querschnitte individuell zu mischen. So können unterschiedliche Leitungen mit ein und derselben Steckverbindung angeschlossen werden, was Zeit und Kosten spart. Der Steckklemmanschlussermöglicht eine schnelle und sichere Verbindung von eindrähtigen Kupferleitern („e“) ohne zusätzliches Werkzeug. Dadurch ist der WAGO Klemmen 2273 auch für Anwender geeignet, die wenig Erfahrung im Bereich der Elektrotechnik haben.

Insgesamt bietet der WAGO Klemmen 2273 eine hervorragende Kombination aus Flexibilität, Effizienz und Sicherheit. Er ist die perfekte Wahl für alle, die eine professionelle und zuverlässige Verdrahtung suchen.

Anschluss von Aluminiumleitern mit WAGO 2273 Verbindungsdosenklemmen

Die Anschlussmöglichkeit von Aluminiumleiternstellt oft eine Herausforderung dar, da diese Leitermaterialien häufig mit Korrosion und Oxidation in Berührung kommen. Um diese Probleme zu vermeiden, bietet WAGO mit den Federklemmverbindungen und der Alu-Plus-Kontaktpaste 249-130 eine sichere und zuverlässige Lösung für den Anschluss von eindrähtigen Aluminiumleitern bis zu 4 mm².

Die Alu-Plus-Kontaktpaste hat mehrere Vorteile: Sie zerstört die Oxidschicht automatisch beim Klemmvorgang, verhindert eine Neuoxidation an der Kontaktstelle und vermeidet elektrolytische Korrosion zwischen Aluminium- und Kupferleitern. Sie bietet zudem einen Langzeit-Korrosionsschutz.

Für die Anschlussmethode mit PUSH WIRE®-Technikwird empfohlen, den Aluminiumleiter vorher gründlich zu reinigen und ihn unmittelbar danach an die mit Alu-Plus gefüllte Klemmstelle anzuschließen. Es ist auch möglich, die Alu-Plus-Kontaktpaste vor dem Anklemmen zusätzlich ganzflächig auf den Aluminiumleiter aufzutragen.

Es ist zu beachten, dass die Nennströme an die geringere Leitfähigkeit der Aluminiumleiterangepasst werden müssen. Für einen Querschnitt von 2,5 mm² beträgt der Nennstrom 16 A und für einen Querschnitt von 4 mm² beträgt der Nennstrom 22 A.

Insgesamt bietet die Verwendung von WAGO Federklemmverbindungen in Verbindung mit der Alu-Plus-Kontaktpaste 249-130 eine sichere und zuverlässige Lösung für den Anschluss von Aluminiumleitern. Dies ermöglicht eine professionelle und langlebige Verdrahtung, auch in Anwendungen mit höheren Anforderungen.

Allgemeine Informationen zu WAGO Verbindungsklemmen

WAGO Klemmensind Steckverbinder, die hauptsächlich in der Elektrotechnik verwendet werden. Sie dienen dazu, elektrische Leitungen schnell und einfach miteinander zu verbinden oder von elektrischen Geräten zu trennen. Sie ermöglichen es, Leiter ohne Werkzeug und Löten zu verbinden und zu trennen, was die Installation und Wartung von elektrischen Anlagen erleichtert.

WAGO Klemmensind in verschiedenen Ausführungen erhältlich, wie z.B. als Schraubklemmen, Steckklemmen oder Push-in-Klemmen. Schraubklemmen erfordern eine Schraubverbindung, um die Leitungen zu fixieren. Steckklemmen ermöglichen es, die Leitungen einfach in die Klemme zu stecken und dann mit einem Deckel zu verschließen. Push-in-Klemmen erlauben es, die Leitungen einfach hineinzustecken, ohne dass eine Schraubverbindung erforderlich ist.

WAGO Klemmeneignen sich für die Verwendung in verschiedenen Anwendungen wie z.B. im Maschinen- und Anlagenbau, in Gebäudeinstallationen, im Schaltschrankbau, in der Veranstaltungstechnik und in der Automatisierungstechnik. Sie sind auch in der Lage, hohe Ströme und Spannungen zu übertragen und sind somit für die Verwendung in industriellen Anwendungen geeignet. Im allgemeinen, WAGO Klemmenermöglichen es, die Installation und Wartung von elektrischen Anlagen zu vereinfachen, da sie eine schnelle und einfache Verbindung von Leitungen ermöglichen, ohne dass Werkzeug oder Löten erforderlich ist. Sie sind robust und langlebig und erfüllen hohe Qualitätsstandards.

Die Merkmale der WAGO Leiterklemmen 221- Serie beinhalten eine einfache Handhabung, bei der der Hebel einfach auf- und zu gemacht werden kann, um die Leiter einzusetzen. Es gibt die Möglichkeit, die Klemme als 2-, 3- oder 5-Leiter-Klemme zu erwerben. Der Leiteranschluss ist komfortabel und kann von 0,14 bis 4 mm² erfolgen. Es ist möglich, ein-, fein- und mehrdrähtige Leiter zu installieren. Die Leiterdosenklemmen 2273- Serie sind als 2-, 3-, 4-, 5- oder 8- Leiter Klemmen erhältlich und für eindrähtige Leiter bis 2,5 mm² gemacht. Durch die schnelle Installation von Geräten mit höherem Leistungsbedarf kann Zeit gespart werden. Durch die sichere Verlegung von längeren Leitungen mit größerem Leiterquerschnitt ist es möglich, Gerätehersteller und Installateure zufrieden zu stellen. Es gibt auch Befestigungsadapter für normgerechte Installationen. Individuelle Fixierungen sind ebenfalls möglich.

Technische Merkmal der WAGO Klemmen Serie 2273:

• Sicherheitshinweis 1: in geerdeten Netzen
• Bemessungsdaten gemäß: IEC/EN 60998
• Bemessungsspannung (II / 2): 450V
• Bemessungsstoßspannung (II / 2): 4kV
• Bemessungsstrom: 24A
• Legende Bemessungsdaten: (II / 2) ≙ Überspannungskategorie II / Verschmutzungsgrad 2
• Bemessungsdaten gemäß: UL 1059
• Approbationsdaten gemäß: UL 486C
• Bemessungsspannung UL (Use Group C): 600V
• Bemessungsstrom UL (Use Group C): 20A
• Klemmstellen: 2,3,4,5 oder 8 - Bitte auswählen!
• Gesamte Anzahl der Potentiale: 1
• Anschlusstechnik: PUSH WIRE®
• Betätigungsart: Push-in
• Anschließbare Leiterwerkstoffe: Kupfer, Aluminium
• Eindrähtige Leiter: 0,5 … 2,5 mm² / 20 … 16 AWG
• Verdrahtungsrichtung: Seitliche Verdrahtung
• Brennbarkeitsklasse gemäß UL 94: V2
• Dauergebrauchstemperatur bis: 105°C
• T-Kennzeichnung gemäß EN 60998: T60

Informationen zu anderen Serien der WAGO Klemmen


Serie/Produkt	Anschlussbereich	Spannung/ Strom	Einsatzbereiche
WAGO 243 Die MICRO-Verbindungsdosenklemmen	Ø 0,6 bis 0,8 mm „e“	100 V / 6 A	Für Schwachstrominstallationen, z. B. für die Verdrahtung von Telefon- und Klingelanlagen
WAGO 2273 Die COMPACT-Verbindungsdosenklemmen	0,5 bis 2,5 mm2 „e“	450 V / 24 A	Für Installationen der Gebäudestromkreise bis 2,5 mm2, auch in engen Verdrahtungsräumen
WAGO 773 Die SPECIAL-Verbindungsdosenklemmen	2,5 bis 6mm2 „e+m“	400 V / 41 A	Für Installationen der Gebäudestromkreise bis 6 mm2 bei größeren Verbrauchern und längeren Leitungswegen
WAGO 224 Die Leuchten und Service-Klemmen	Installationsseite: 1 bis 2,5 mm2 „e“	400 V / 24 A	Für Installationen mit ein- und feindrähtigen Leitern, wie z.B. zum Anschluss von Leuchten
	Leuchtenseite: 0,5 bis 2,5 mm2 „e+f“
				WAGO 222 Die CLASSIC-Verbindungsklemmen für alle Leiterarten	0,08 bis 2,5 mm2 „e+m“ 0,08 bis 4 mm2 „f“	400 V / 32 A	Für Installationen mit ein-, fein- und mehrdrähtigen Leitern
WAGO 221 Die COMPACT-Verbindungsklemmen für alle Leiterarten	0,2 bis 4 mm2 „e+m“ 0,14 bis 4 mm2 "„f“	450 V / 32 A	Für Installationen mit ein-, mehr- und feindrähtigen Leitern, auch in engen Verdrahtungsräumen
	0,5 bis 6 mm2 „e+m+f“	450 V / 41 A

Bitte beachten Sie: Unser richtet sich an Elektriker und qualifizierte Installationsbetriebe. Arbeiten an Elektrischen Anlagen dürfen nach §13 der Niederspannungsanschlussverordnung (NAV) nur durch bestimmte Installationsunternehmen ausgeführt werden. Sollte Unsicherheit darüber bestehen, welche Arbeiten Sie ausführen dürfen, wenden Sie sich bitte an Ihren Elektriker. Weitere Informationen für Privatpersonen finden Sie in diesem Blogartikel.

WAGO Verbindungsdosenklemmen 2273 online kaufen

Dann sind Sie bei uns genau richtig! Wir haben alles, was Sie für Ihre Anforderungen und Ihr Projekt brauchen.

angenehm von zu Hause aus ein und lassen Sie sich WAGO Verbindungsdosenklemmen 2273 direkt nach Hause liefern. Auch WAGO Verbindungsdosenklemmen 2273 für Ihre Anforderungen.

Neben einer großen Auswahl an vielen verschiedenen Produkten, wie auch WAGO Verbindungsdosenklemmen 2273, bieten wir auch einen ausgezeichneten . Unser Team steht Ihnen gerne zur Verfügung, falls Sie Fragen zu unseren Produkten haben oder Hilfe bei der Auswahl benötigen. Wir sind bekannt für unsere schnelle und einen reibungslosen Bestellprozess.

Vertrauen Sie auf die langjährige Erfahrung, die wir anbieten und kaufen Sie WAGO Verbindungsdosenklemmen 2273online bei uns. Wir haben alles, was Sie brauchen.

Wir bieten auch flexible Zahlungsoptionen, damit Sie Ihre Bestellung schnell und einfach abschließen können. Wenn Sie auf der Suche nach einer sicheren und zuverlässigen Möglichkeit sind, WAGO Verbindungsdosenklemmen 2273online zu kaufen, dann sind Sie bei uns genau richtig.

Zögern Sie nicht, uns zu , falls Sie noch Fragen haben oder weitere Informationen benötigen.

Data field mapping or search value is missing
n.a.

Details :

• Komfortable Verdrahtung bei kleinstmöglicher Bauweise.
• Bis zu 8 steckbare starre Leiter.
• Querschnittsbereich: 0,5 ... 2,5 mm².
• Schnelle Auswahl über farbliche Kennzeichnung.
• Anschluss der starren Kupferleiter (r") durch direktes Einstecken des Leiters.

Merkmale:

• Zulassungsdaten gemäß: UL 486C.
• Bemessungsspannung UL: 600 V
• Bemessungsstrom UL: 20 A
• Referenzdaten nach: IEC/EN 60998
• Bemessungsspannung (II / 2): 450 V
• Bemessungsstoßspannungsfestigkeit (II / 2): 4 kV.
• Bezugsstrom: 24 A
• Legende Bezugsdaten: (II / 2) ? Überspannungskategorie II / Verschmutzungsgrad 2.
• Gesamtzahl der Anschlusspunkte: 4
• Gesamtzahl der Potentiale: 1
• Verbindungstechnik: PUSH WIRE®.
• Art der Betätigung: Push-in
• Anschließbares leitfähiges Kunststoffmaterial: Kupfer
• Aluminium
• 2,5 mm² = 16 A
• 4 mm² = 22 A
• Starrer Leiter: 0,5 ... 2,5 mm² / 20 ... 16 AWG
• Abisolierlänge: 11 mm / 0.43 inch
• Art der Verdrahtung: Seitliche Verdrahtung
• Breite: 18 mm / 0.709 inch
• Höhe: 5,8 mm / 0.228 inch
• Tiefe: 16,7 mm / 0.657 inch
• Daten zum Material
• Farbe: durchsichtig
• Farbe des Deckels: rot
• Brennbarkeitsklasse nach UL94: V2
• Brandlast: 0,025 MJ
• Gewicht: 1,3 g
• Umgebungstemperatur (Betrieb): 60 °C.
• Temperatur bei Dauerbetrieb: 105 °C.
• T-Kennzeichnung nach EN 60998: T60

" Eigenschaften: Bei der COMPACT-Verbindungsdosenklemme handelt es sich um eine 4-Leiter-Klemme. Technische Angaben: Polzahl: 4 Anzahl der Klemmstellen: 4 Anzahl der Potentiale: 1 Farbe: grau Verschmutzungsgrad: 2 Bemessungsspannung EN [V]: 450 Bemessungsstoßspannung [kV]: 4 Nennstrom [A]: 24 Anschlusstechnik: PUSH WIRE Verdrahtungsart: seitliche Verdrahtung Gewicht [g]: 1.305 Breite [mm]: 18 Höhe [mm]: 5,8 Tiefe [mm]: 16,7 WA2273204 Gehäuse transparent, mit Steckklemmanschluss für eindrähtige Leiter, isoliert, integrierter Prüföffnung, Zulassung nach EN 60998, 450 V/ 4 kV/ 2, 24 A

Grundlegende Parameter

• Marke

• Leitungsquerschnitt: 0,5-2,5 mm²

• Anzahl der Stromkreise: 4

• Anzahl der Artikel in der Packung: 1 Stk.

• EAN (GTIN): 4050821027867, 5905884190012

Sonstige Parameter

• Nennspannung: 450,00 V

• Maximaler Strom: 24,00 A

• Länge (cm): 0,58

• Breite: 1,80 mm

• Höhe: 1,67 mm

• Andere Eigenschaften: für Draht

• Gewicht (mit Verpackung): 0,100 kg

• Hersteller-Code: 2273-204

Klein aber fein. Die Klemmen der Serie 2273 sind über 50 % kleiner als die bewährten Installationsklemmen und verringern die Gefahr der Beschädigung einzelner Drähte. Das bedeutet eine erhebliche Platzersparnis in der elektrischen Anschlussdose. Verschiedene Massivdrahtdurchmesser von 0,5 bis 2,5 mm2 können in derselben Klemme angeschlossen werden. Damit ist nur noch eine Serie erforderlich, um alle Leiterquerschnitte anzuschließen. Das transparente Gehäuse der Wago 2273 Klemme ermöglicht eine Sichtkontrolle, z.B. um zu prüfen, ob alle Leiter bis zum Anschlag eingeführt sind. Außerdem gibt es ein Sichtfenster zur Kontrolle der Abisolierlänge und der korrekten Positionierung des Leiters. Die Abisolierlänge des eindrähtigen Leiters kann anhand des aufgedruckten Maßes von 11 mm x kontrolliert werden. Die Prüflöcher sind genormt, so dass sie mit den gängigen Messstiften kompatibel sind

Nennstrom 24A, Nennspannung 450 V
Bis zu 51% weniger Platzbedarf als Wago 273
Individuell mischbare Leiterquerschnitte von 0,5 bis 2,5 mm²
Eindeutige Farbkennzeichnung für den schnellen Zugriff
Prüföffnung für alle gängigen Prüfspitzen
Visuelle Positionskontrolle durch transparente Gehäuse
Sichtfenster zum Einsehen der Abisolierlänge
Leiterquerschnitte und Abisoliergänge auf einen Blick

Produktbeschreibung WAGO Compact Verbindungsdosenklemme; Artikel-Nr.: 2273-204; EAN: 4050821027867; Anwendung: Komfortables Verdrahten durch kleinstmögliche Bauform; Bis zu 8 eindrähtige Leiter steckbar; Querschnittsbereich: 0,5 … 2,5 mm²; Querschnitte individuell mischbar; Klemmen eindrähtiger Kupferleiter („e“) mittels Steckklemmanschluss; Sicherheitshinweis 1: in geerdeten Netzen; Bemessungsdaten gemäß IEC/EN: Bemessungsdaten gemäß: IEC/EN 60998; Bemessungsspannung (II / 2): 450V; Bemessungsstoßspannung (II / 2): 4kV; Bemessungsstrom: 24A; Klemmstellen: 3; Gesamte Anzahl der Potentiale: 1; Anschluss: 1; Anschlusstechnik: PUSH WIRE®; Betätigungsart: Push-in; Anschließbare Leiterwerkstoffe: Kupfer, Aluminium; Anschließbare Leiterwerkstoffe Hinweis: Anschluss von Aluminiumleitern; WAGO Federklemmverbindungen sind auch für eindrähtige Aluminiumleiter bis 4 mm² geeignet, wenn für den Anschluss die Alu-Plus-Kontaktpaste 249-130 verwendet wird; Vorteile der Alu-Plus-Kontaktpaste: Zerstört die Oxidschicht automatisch beim Klemmvorgang; Verhindert Neuoxidation an der Kontaktstelle; Vermeidet elektrolytische Korrosion zwischen Aluminium- und Kupferleitern (in einer Klemme); Bietet Langzeit-Korrosionsschutz; Bei Federklemmverbindungen mit PUSH WIRE®-Anschlusstechnik wird die vorherige Reinigung des Aluminiumleiters empfohlen und unmittelbar danach ist der Aluminiumleiter an die mit der Alu-Plus-Kontaktpaste gefüllten Klemmstelle anzuschließen; Selbstverständlich kann Alu-Plus vor dem Anklemmen auch zusätzlich ganzflächig auf den Aluminiumleiter aufgetragen werden; Außerdem ist zu beachten, dass die Nennströme an die geringere Leitfähigkeit der Aluminiumleiter angepasst werden: 2,5 mm² = 16 A; 4 mm² = 22 A; Eindrähtiger Leiter: 0,5 … 2,5 mm² / 20 … 16 AWG; Verdrahtungsrichtung: Seitliche Verdrahtung; Farbe: transparent; Deckelfarbe: rot; Brennbarkeitsklasse gemäß UL 94: V2; Brandlast: 0,034MJ; Gewicht: 1,3 g; Dauergebrauchstemperatur bis: 105°C; T-Kennzeichnung gemäß EN 60998: T60 Rechtliche Hinweise

Typ:

Stiftleiste

Verbindungstyp:

Gerade

Steckerverbindergeschlecht:

Weiblich

Anzahl Pins:

4

Spannung:

450 V

Zweck:

Abzweigdose

Menge pro Packung:

100 Stück(e)

Konformitätsbescheinigungen:

RoHS

Verbindungsklemme 4-polig 0,5-2,5 mm² 2273-204 - 100 Stück

WAGO COMPACT-Verbindungsdosenklemme, für eindrähtige Leiter, max. 2,5 mm², 4 Leiter; Gehäusefarbe: transparent, Deckelfarbe: orange, Dauergebrauchstemperatur: 105°C, Profi-Pack: 100 Stück

Anzahl der Klemmstellen
4

AWG-Bereich
16 – 20

Farbe
orange

Geeignet für flexible Leiter
nein

Geeignet für Massivleiter
ja

Geeignet für mehrdrahtige Leiter
nein

Leiterquerschnitt starr (ein-/mehrdrähtig)
0,5 – 2,5 mm²

Mit Betätigungshebeln
nein

Nennspannung
450 V

Nennstrom
24,00 A

Transparent
ja

Netzstecker - Typbezeichnung
ohne

WAGO GmbH & Co. KG Verbindungsdosenklemme 2273-204 Hersteller: WAGO GmbH & Co. KG Bezeichnung: Verbindungsdosenklemme 4x 0.5-2.5 rot Typ: 2273-204 Anzahl der Klemmstellen: 4 Nennquerschnitt: 0,5..2,5 mm² Mit Betätigungshebeln: nein Farbe: farblos Transparent: ja Nennspannung: 450 V Nennstrom: 24 A Geeignet für Massivleiter: ja Geeignet für flexible Leiter: nein Geeignet für mehrdrahtige Leiter: nein Leiterquerschnitt starr (ein-/mehrdrähtig): 0,5..2,5 mm² AWG-Bereich: 14..18WAGO GmbH & Co. KG Verbindungsdosenklemme 2273-204: weitere DetailsCOMPACT-Verbindungsdosenklemme für eindrähtige Leiter max. 2,5 mm² 4 Leiter Gehäusefarbe transparent Deckelfarbe rot Umgebungstemperatur max. 60 °C (T60) 2,50 mm² transparent Geliefert wird: WAGO GmbH & Co. KG Verbindungsdosenklemme 4x 0.5-2.5 rot 2273-204, Verpackungseinheit: 100 Stück, EAN: 4050821027867

WAGO KLEMME 4x0,5-2,5 2273-204 ORIGINAL

Satz mit 100 Stück

-----------------------------
Auswahlkriterien:

• Anzahl Klemmstellen: 4
• Gehäusefarbe: transparent
• Deckelfarbe: rot

-----------------------------

• Überspannungskategorie: II
• Verschmutzungsgrad: 2
• Bemessungsspannung: 450 V
• Bemessungsstrom: 24 A
• Leiterquerschnitt eindrähtig: 0,5-2,5 mm²/18-14 AWG
• Brennbarkeitsklasse des Isolierstoffs nach UL 94: UL 94 V2
• Dauergebrauchstemperatur: bis 105 °C
• Umgebungstemperatur: 60 °C

WAGO Schnellverbinder 4x2,5 Rot

Technische Daten:

• Farbe: Transparent / Rot
• Abmessungen [mm]: 16,7 x 18 x 5,8
• Nennspannung [V]: 450
• Maximaler Leiterquerschnitt [mm²]: 0,5 bis 2,5
• Anzahl der Anschlüsse: 4

WAGO Verbindungsdosenklemme COMPACT 4-Leiter 0,5-2,5qmm rot 2273-204 Wichtiger Hinweis: Beachten Sie, dass elektrotechnische Arbeiten nur durch Elektrofachkräfte oder unter deren Leitung und Aufsicht ausgeführt werden dürfen. Beachten Sie ggf. abweichende länderspezifische Normen und Vorschriften der Elektroinstallation und lassen Sie sich durch einen örtlichen Elektroinstallateur beraten. Geräte mit einem Anschlusswert > 380V/400V benötigen einen Starkstromanschluss und dürfen nur von einem zugelassenen Elektrofachbetrieb angeschlossen werden. Für Geräte mit einer Nennleistung > 12KW benötigen Sie die Zustimmung Ihres Netzbetreibers (Deutschland, andere Länder ggf. abweichend). Verbindungsdosenklemme 4x 0.5-2.5 rot 2273-204 Anzahl der Klemmstellen 4, Nennquerschnitt 0,5 ... 2,5mm², Farbe transparent, Nennspannung 450V, Nennstrom 24A, Geeignet für Massivleiter, Leiterquerschnitt starr (ein-/mehrdrähtig) 0,5 ... 2,5mm², AWG-Bereich 18 ... 14, COMPACT-Verbindungsdosenklemme für eindrähtige Leiter max. 2,5 mm² 4 Leiter Gehäusefarbe transparent Deckelfarbe rot Umgebungstemperatur max. 60 °C (T60) bis zu 8 eindrähtige Leiter steckbar Querschnittsbereich: 0,5mm²-2,5mm² Bemessungsspannung: 450V Bemessungsstrom: 24A Anschließbare Leitwerkstoffe: Kupfer Aluminium Farbe: transparent Deckelfarbe: rot

• Hersteller: Wago
• Art.-Nr.: 2273-204
• EAN: 4050821027867
• Anzahl der Klemmstellen: 4
• Anzahl der Potentiale: 1
• Produktfarbe: Transparent
• Deckelfarbe: Rot
• Verschmutzungsgrad: 2
• Bemessungsspannung EN: 450V
• Bemessungsstoßspannung: 4kV
• Nennstrom: 24A
• Anschlusstechnik: Push Wire
• eindrähtig, anschließbar: 0.5... 2.5mm²/18... 14AWG
• Abisolierlänge: 11mm
• Verdrahtungsart: Seitliche Verdrahtung
• Gewicht: 130 g
• Maße: 18x5.8x16.7mm
• Sicherheitshinweis: in geerdeten Netzen
