Vigevee 8x Schwerlastauszug Schubladenschienen 400 mm mit Verriegelung Vollauszug 53 mm breit

Diese dreiteiligen Schwerlast-Schubladenschienen eignen sich für den Bau und die Nachrüstung belastbarer Auszüge. Die robuste Konstruktion aus 2 mm starkem, kaltgewalztem Q235-Stahl bietet eine hohe Stabilität und unterstützt eine maximale Tragfähigkeit von bis zu 120 kg pro Paar.

Dank des Vollauszugs lässt sich die Schublade nahezu vollständig herausziehen. Dadurch bleibt der hintere Bereich der Schublade gut erreichbar. Die integrierte Verriegelung hält den Auszug sowohl in vollständig geschlossener als auch in vollständig ausgezogener Position fest und schützt vor unbeabsichtigtem Öffnen oder Zurückgleiten.

Dieses Set enthält 8 Schubladenschienen (4 Paare). Die geschlossene Länge dieses Modells beträgt 400 mm.

Produktvorteile

HOHE BELASTBARKEIT
Die stabilen Führungsschienen eignen sich für schwere Schubladen und Auszüge. Die maximale Tragfähigkeit dieses Modells beträgt 120 kg pro Paar.

ROBUSTE STAHLKONSTRUKTION
Die Schubladenschienen bestehen aus kaltgewalztem Q235-Stahl mit einer Materialstärke von 2 mm. Die breite, dreiteilige Konstruktion sorgt für eine hohe Stabilität und Widerstandsfähigkeit gegen Verformung.

DREITEILIGER VOLLAUSZUG
Durch die dreiteilige Teleskopkonstruktion lässt sich der Auszug nahezu auf die doppelte geschlossene Länge ausziehen. Auch Gegenstände im hinteren Bereich der Schublade bleiben dadurch bequem erreichbar.

VERRIEGELUNG IN ZWEI POSITIONEN

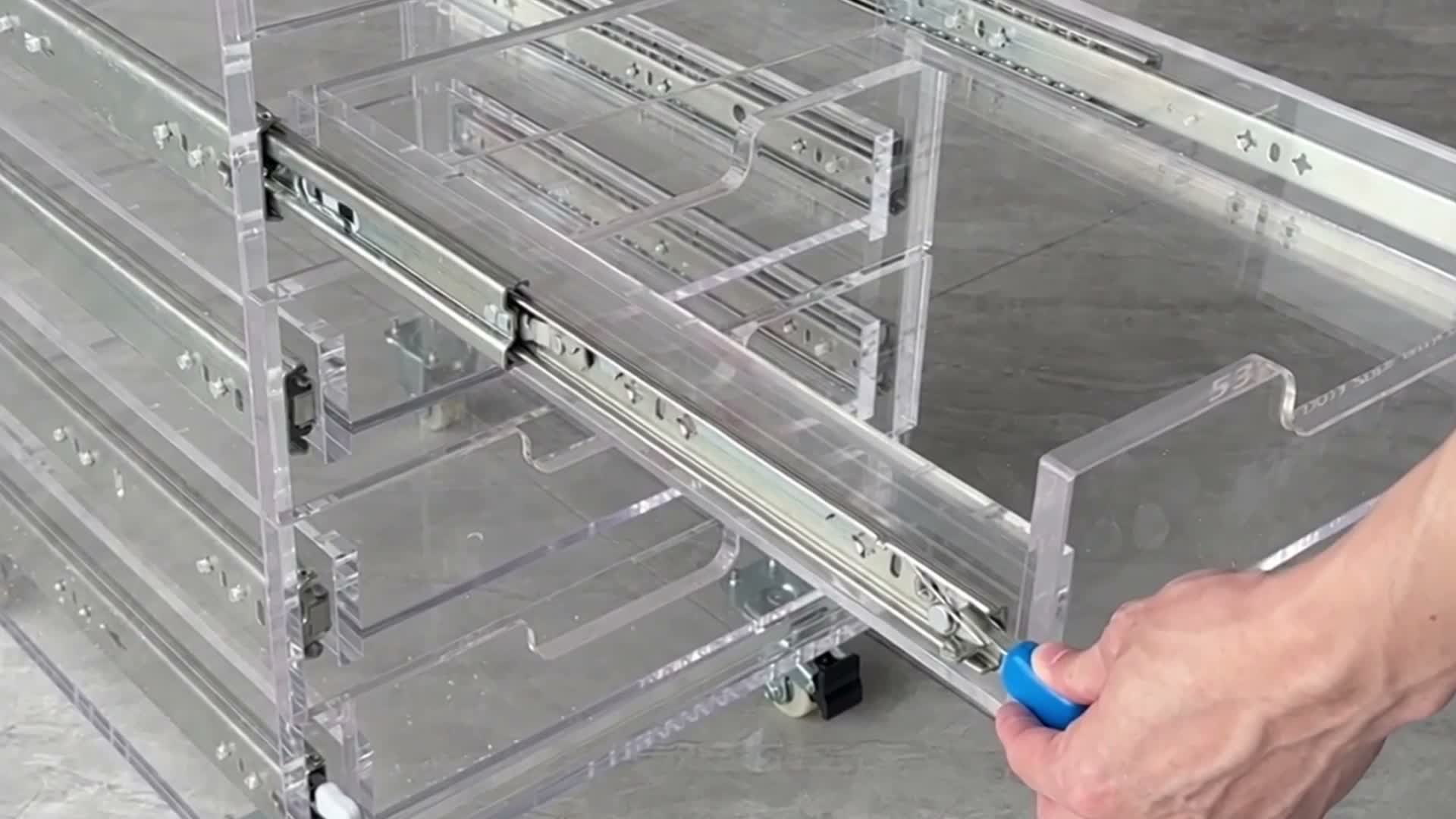

Die Verriegelungshebel sichern die Schienen in vollständig geschlossener und vollständig ausgezogener Position. Zum Entriegeln werden die Hebel gedrückt; nach dem Loslassen rastet die Sicherung wieder ein.

DEMONTIERBARE INNENSCHIENE
Die Innenschiene kann von der übrigen Führung getrennt werden. Dies erleichtert die Montage und ermöglicht es, Schublade und Korpus zunächst getrennt vorzubereiten.

VIELSEITIG EINSETZBAR
Geeignet für schwere Schubladen, Werkzeugschränke, Werkbänke, Fahrzeugausbauten, Wohnmobile, Anhänger, Aufbewahrungssysteme sowie industrielle Schrank- und Auszugskonstruktionen.

Technische Daten

• • Bauart: dreiteilige Teleskopschienen mit Vollauszug
  • Ausführung: mit Verriegelung
  • Material: kaltgewalzter Q235-Stahl
  • Materialstärke: 2 mm
  • Breite der Außenschiene: 53 mm
  • Breite der Mittelschiene: 40 mm
  • Breite der Innenschiene: 26 mm
  • Geschlossene Länge: 400 mm
  • Maximale Tragfähigkeit: 120 kg pro Paar
  • Gesamtlänge vollständig ausgezogen: ca. 798 mm*
  • Benötigter seitlicher Einbauraum: ca. 19,5 mm je Seite
  • Befestigung: geeignet für M5-Schrauben
• Liefermenge: 8 Schubladenschienen pro Set (4 Paare)

*Die angegebene Auszugslänge bezieht sich auf die Schiene ohne Verriegelungshebel.

Hinweise zur Montage

Für eine zuverlässige Funktion müssen beide Schienen parallel, waagerecht und auf gleicher Höhe montiert werden. Zwischen Schublade und Korpus ist auf jeder Seite ein Einbauraum von ca. 19,5 mm vorzusehen.

Die Belastung sollte gleichmäßig auf beide Schienen verteilt werden. Die tatsächlich erreichbare Tragfähigkeit hängt unter anderem von der Befestigungsfläche, den verwendeten Schrauben, der Einbauweise und der Lastverteilung ab.

Die Verriegelung funktioniert ausschließlich in vollständig eingefahrener oder vollständig ausgezogener Position.

Lieferumfang

• • 8 × Schwerlast-Schubladenschiene mit Verriegelung
• 32 × Befestigungsschrauben
