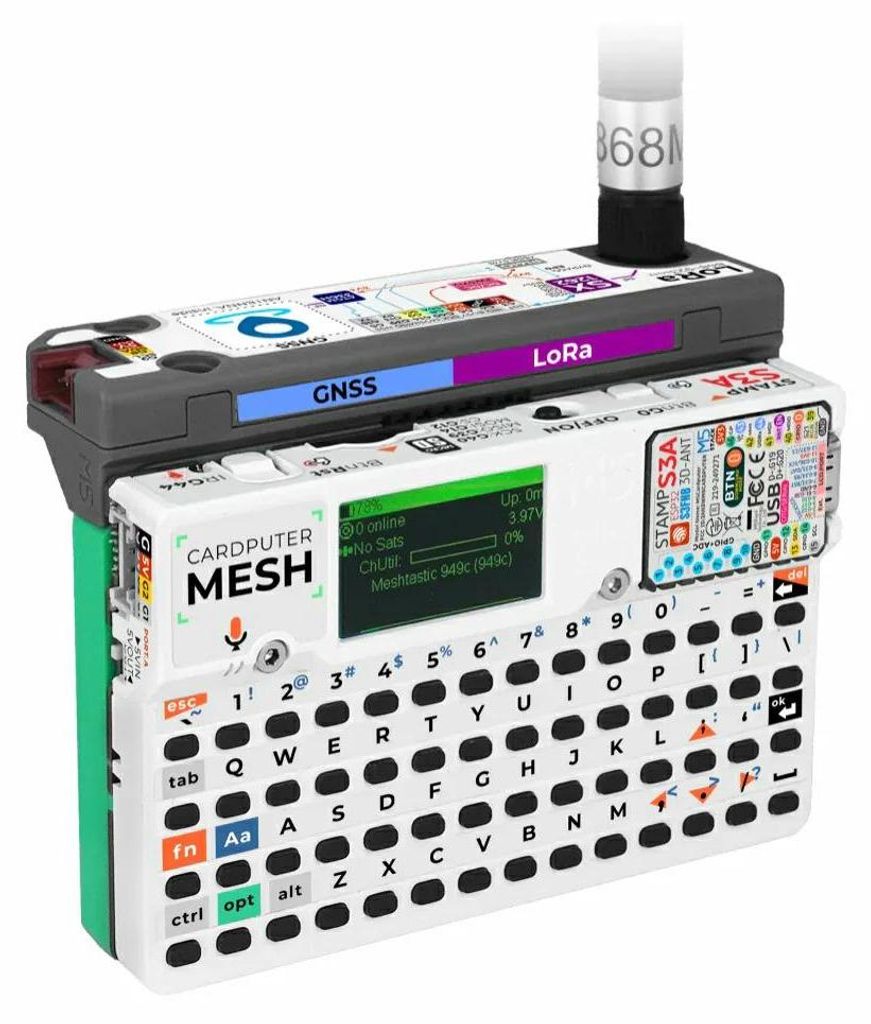

Das Cardputer Mesh Kit für Meshtastic ist ein tragbares Kommunikations- und Ortungssystem aus dem Cardputer-Adv als Hauptgerät und dem Cap LoRa-1262 als Funkmodul. Die vorinstallierte Meshtastic-Firmware ermöglicht den direkten Einsatz in LoRa-Mesh-Netzwerken ohne zusätzliche Softwareinstallation oder Konfiguration.
Cardputer-Adv: Hardware und Ausstattung
Der Cardputer-Adv basiert auf dem Stamp-S3A Modul mit ESP32-S3FN8 Mikrocontroller im Kartenformat. Zur Ausstattung gehören ein 1,14-Zoll-LCD mit 240 × 135 Pixeln, eine Tastatur mit 56 Tasten, ein 1750-mAh-Lithium-Akku, Lautsprecher, Mikrofon und 3,5-mm-Klinkenanschluss, ein BMI270-IMU-Sensor, ein Infrarotsender, ein microSD-Steckplatz sowie Grove- und EXT-Anschluss. Die magnetische Rückseite mit Klemmbaustein-kompatiblen Montagebohrungen erlaubt flexible Befestigung.
Cap LoRa-1262: Funk und GNSS
Das Cap LoRa-1262 wird über den EXT-Anschluss direkt aufgesteckt. Sein SX1262-Transceiver arbeitet im Bereich von 868 bis 923 MHz und erreicht mit bis zu +22 dBm Sendeleistung und bis zu -147 dBm Empfindlichkeit auch größere Entfernungen. Die Funkanbindung erfolgt über eine RP-SMA-Antenne. Das integrierte GNSS-Modul unterstützt GPS, GLONASS, Galileo, BeiDou und QZSS.
Einsatzbereiche und Bedienung
So entsteht ein autarker Mesh-Knoten für Outdoor- und Off-Grid-Kommunikation, GPS-Tracking, Standortüberwachung, industrielle Anwendungen sowie Lern- und Entwicklungsprojekte im IoT-Bereich. Nachrichten und Positionsdaten lassen sich direkt am Gerät bedienen oder über die Meshtastic-App konfigurieren und verwalten.
Cardputer Versionen im Vergleich:
Der Cardputer-Adv (K132-Adv) ist der programmierbare Taschencomputer ohne Funkerweiterung: ESP32-S3FN8, 1,14-Zoll-Display, 56-Tasten-Tastatur und 1750-mAh-Akku.
Das M5Stack Cardputer Mesh Kit (K152) kombiniert diesen Cardputer-Adv ab Werk mit dem Cap LoRa-1262 (SX1262 plus GNSS) und wird mit vorinstallierter Meshtastic-Firmware .
Das BerryBase Cardputer-Adv LoRa Bundle enthält dieselbe Hardwarekombination aus Cardputer-Adv und Cap LoRa-1262, ergänzt um eine 128-GB-microSDXC-Karte mit SD-Adapter sowie einen microSD-Kartenhalter mit 10 Steckplätzen. Die Meshtastic-Firmware ist hier nicht vorinstalliert und wird über den Meshtastic Web Flasher im Browser aufgespielt, sodass immer die aktuelle Version zum Einsatz kommt und jederzeit auf eigene ESP32-S3-Projekte gewechselt werden kann.
Merkmale im Überblick
- Komplettes Meshtastic-Kommunikationskit mit LoRa und GNSS
- Vorinstallierte Meshtastic-Firmware
- Cardputer-Adv mit ESP32-S3FN8 Mikrocontroller
- 1,14-Zoll LCD-Display mit 240 × 135 Pixeln
- 56-Tasten-Tastatur integriert
- 1750-mAh Lithium-Akku integriert
- SX1262 LoRa-Kommunikationsmodul
- LoRa-Frequenzbereich 868 bis 923 MHz
- GNSS-Unterstützung für GPS, QZSS, BeiDou, Galileo und GLONASS
- Audiofunktionen mit Lautsprecher, Mikrofon und Kopfhöreranschluss
- BMI270 6-Achsen IMU
- microSD-Kartensteckplatz
- Infrarotsender integriert
- Grove- und EXT-Erweiterungsschnittstellen
- RP-SMA-Antennenanschluss
- Magnetische Rückseite
- Kompatibel mit Arduino, UiFlow2, ESP-IDF und PlatformIO
Kompatibilität- Meshtastic
- Meshtastic App
- Arduino
- UiFlow2
- ESP-IDF
- PlatformIO
- LoRa Mesh Netzwerke
- GPS
- QZSS
- BeiDou BD2 und BD3
- Galileo
- GLONASS
- microSD-Karten
- Grove-Sensoren über HY2.0-4P
Technische Daten- Cardputer-Adv
- SoC: ESP32-S3FN8
- CPU: Dual-Core Xtensa LX7 bis 240 MHz
- Flash-Speicher: 8 MB
- Externer Speicher: microSD-Kartensteckplatz
- Display: ST7789V2, 1,14 Zoll
- Auflösung: 240 × 135 Pixel
- Tastatur: 56 Tasten (4 × 14)
- Tastenkraft: 160 gf
- Audio-Codec: ES8311
- Lautsprecher: NS4150B Verstärker, 1 W, 8 Ω
- Mikrofon: MEMS, SNR 65 dB
- IMU: BMI270
- Infrarotsender: 1 × IR
- Schnittstellen: HY2.0-4P, EXT 2.54-14P
- Akku: 1750 mAh Lithium-Akku
- Betriebsstrom: DC 4,2 V bei 120,2 mA
- Betriebstemperatur: 0 °C bis 40 °C
- Abmessungen: 84,0 × 54,0 × 19,6 mm
- LoRa-Chip: SX1262
- Frequenzbereich: 868 bis 923 MHz
- Programmierbare Datenrate: bis 300 kbps
- Sendeleistung: bis +22 dBm
- Empfangsempfindlichkeit: bis -147 dBm
- Unterstützte Modulationen: FSK, GFSK, MSK, LoRa, OOK
- LoRa-Antenne: RP-SMA, 108 × 9,3 mm
- Antennengewinn: 3 dBi
- Betriebsstrom LoRa-Modul: DC 5 V bei 163,4 mA
- GNSS-Modul: ATGM336H-6N auf Basis AT6668
- Kommunikation GNSS: UART, 115200 bps, 8N1
- GNSS-Kanäle: 50
- Positionsgenauigkeit: < 1,5 m CEP50
- Aktualisierungsrate: bis 10 Hz
- Kaltstart GNSS: 23 s
- Warmstart GNSS: 1 s
- Unterstützte Satellitensysteme: GPS, QZSS, BD2, BD3, GAL, GLO
- Abmessungen: 84,0 × 24,0 × 15,2 mm
Sonstige Daten- Plug-and-Play Verbindung zwischen Cardputer-Adv und Cap LoRa-1262
- RF-Abschirmung für erhöhte Störfestigkeit
- Keramikantenne für GNSS integriert
- Geeignet für Outdoor-Kommunikation und mobile Mesh-Netzwerke
- Magnetische Befestigung auf der Geräterückseite
- Kompatible Montagebohrungen für Klemmbaustein-Systeme
- Meshtastic dient zur Beschreibung der vorinstallierten Firmware und Netzwerkkompatibilität
Lieferumfang- 1x Cardputer-Adv (grüne Gehäuseversion)
- 1x Cap LoRa-1262
- 1x LoRa Stabantenne mit RP-SMA-Anschluss
- 2x M2 × 4 mm Schrauben
- 1x Sechskantschlüssel 1,5 mm
- 1x Sicherheitshinweis-Aufkleber
