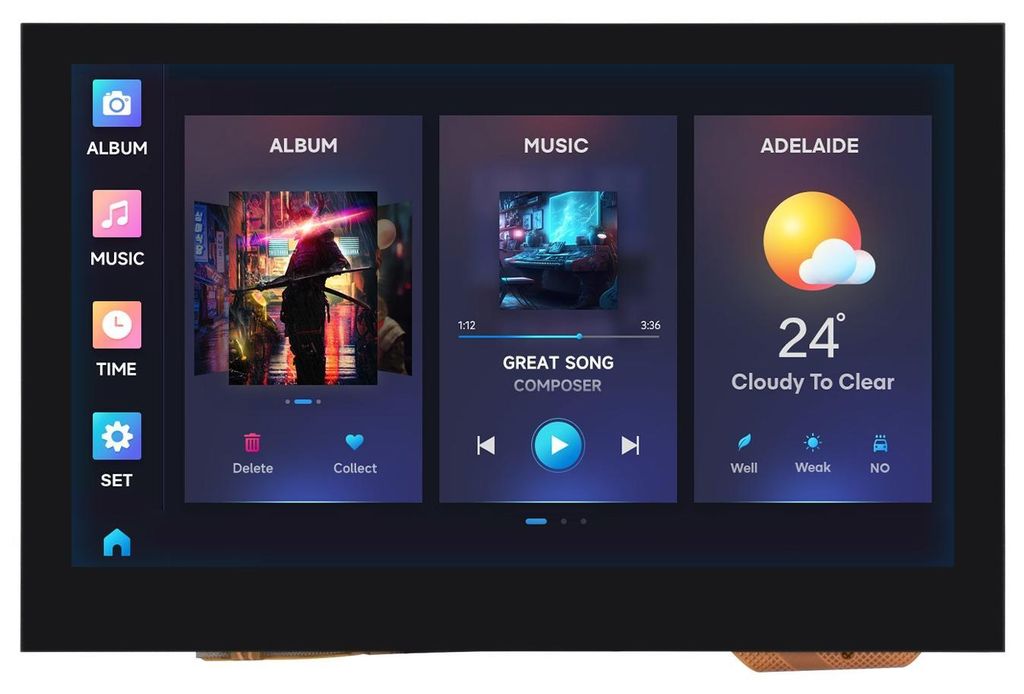

WaveShare ESP32-S3 4.3inch Capacitive Touch Display Development Board 800x480

ESP32-S3-Touch-LCD-4.3 ist ein Mikrocontroller-Entwicklungsboard mit 2,4-GHz-WLAN und BLE 5-Unterstützung, das Flash und PSRAM mit hoher Kapazität integriert. Der integrierte kapazitive 4,3-Zoll-Touchscreen ermöglicht die reibungslose Ausführung von GUI-Programmen wie LVGL. Kombiniert mit verschiedenen Peripherieschnittstellen, geeignet für die schnelle Entwicklung des HMI und anderer ESP32-S3-Anwendungen

• Ausgestattet mit Xtensa 32-Bit LX7 Dual-Core-Prozessor, bis zu 240 MHz Hauptfrequenz
• Unterstützt 2,4-GHz-WLAN (802.11 b/g/n) und Bluetooth 5 (LE) mit integrierter Antenne
• Eingebauter 512 KB SRAM und 384 KB ROM, mit integriertem 8 MB PSRAM und 8 MB Flash
• Eingebautes kapazitives 4,3-Zoll-Touch-Display, Auflösung 800 x 480, 65.000 Farben
• Unterstützt kapazitive Touch-Steuerung über I2C-Schnittstelle, 5-Punkt-Touch mit Interrupt-Unterstützung
• Onboard CAN, RS485, I2C-Schnittstelle und TF-Kartensteckplatz, integriert Full-Speed-USB-Anschluss
• Unterstützt flexible Taktung, unabhängige Einstellung der Modulstromversorgung und andere Steuerungen, um in verschiedenen Szenarien einen niedrigen Stromverbrauch zu erreichen

Was ist an Bord?

1. ESP32-S3N8R8 Der SoC mit WLAN und Bluetooth, bis zu 240 MHz Betriebsfrequenz, integriertem 8 MB PSRAM und Flash
2. SGM2212-3.3 rauscharmer 800-mA-LDO
3. FSUSB42UMX für USB-Pins-Multiplexing
4. Touchpanel-Anschluss
5. USB-zu-UART-Typ-C-Anschluss
6. USB-Typ-C-Anschluss
7. TJA1051T/3/1J CAN-Schnittstellenchip
8. CH422G IO-Erweiterungschip
9. BOOT-Taste Beim Einschalten gedrückt halten, um das Programm zu brennen
10. RESET-Taste
11. MP3302DJ-LF-Z Boost-Chip für die Hintergrundbeleuchtung des Bildschirms
12. 4,3-Zoll-Anzeigefeldanschluss
13. TF-Kartensteckplatz
14. Sensorkopfzeile
15. CAN-Header
16. I2C-Header
17. RS485-Header
18. Einzelne 3,7-V-Lithiumbatterie mit PH2.0-Anschluss
19. Auswahl des CAN-Abschlusswiderstands
20. Auswahl des RS485-Abschlusswiderstands
21. CH343P USB-zu-UART-Chip
22. SP3485 RS485-Transceiver-Chip
23. CS8501 Lithium-Batterie-Lademanager
24. Statusanzeigen PWR: StromversorgungsanzeigeCHG: Lithiumbatterie-LadeanzeigeDONE: Anzeige für abgeschlossenes Laden der Lithiumbatterie

3

Lieferumfang

• ESP32-S3-Touch-LCD-4,3 x1
• HY2.0 2P auf 2PIN Steckerkabel 10 cm x2
• HY2.0 2P auf 3PIN Steckerkabel 10 cm x1
• HY2.0 2P auf 4PIN Steckerkabel 10 cm x1
• Standoff-Paket x1

ESP32-S3 4.3 Zoll Kapazitives Touch-Display Entwicklungsboard
Das ESP32-S3 4.3 Zoll Kapazitives Touch-Display Entwicklungsboard ist ein hochentwickeltes Entwicklungsboard, das für vielfältige Anwendungen konzipiert ist. Es bietet eine hohe Auflösung von 800×480, unterstützt 5-Punkt-Berührung und ist ausgestattet mit einem 32-Bit LX7 Dual-Core-Prozessor. Zusätzlich zu integriertem WiFi und Bluetooth verfügt dieses Board über eine Vielzahl von Komponenten und Schnittstellen für fortgeschrittene Projekte.

Merkmale im Überblick

• • Integriertes RGB-Schnittstellen-LCD mit 5-Punkt-kapazitiver Berührung, mehrere Peripherieschnittstellen
  • 2,4 GHz WiFi und BLE 5 Unterstützung, integriert hohe Flash- und PSRAM-Kapazität
  • 4.3 Zoll kapazitives Touch-Display mit einer Auflösung von 800×480 und 65K Farben
  • Unterstützt kapazitive Touch-Steuerung über I2C-Schnittstelle, 5-Punkt-Berührung mit Unterbrechungsunterstützung
  • Onboard CAN, RS485, I2C-Schnittstelle und TF-Kartenslot, integrierter Full-Speed USB-Port
• Unterstützt flexible Uhr, unabhängige Einstellung der Modulstromversorgung und andere Steuerungen zur Realisierung eines geringen Stromverbrauchs in verschiedenen Szenarien

Technische Daten

• • Prozessor: ESP32-S3N8R8 SoC mit WiFi und Bluetooth, bis zu 240MHz Betriebsfrequenz, integriert 8MB PSRAM und Flash
  • SGM2212-3.3: 800mA rauscharmer LDO
  • FSUSB42UMX: Für USB-Pins-Multiplexing
  • Touch-Panel-Anschluss
  • USB-zu-UART Typ-C Port
  • TJA1051T/3/1J: CAN-Schnittstellen-Chip
  • CH422G: IO-Erweiterungs-Chip
  • BOOT-Knopf: Zum Programmieren beim Einschalten gedrückt halten
  • RESET-Knopf
  • MP3302DJ-LF-Z: Bildschirm-Hintergrundbeleuchtungs-Boost-Chip
  • 4.3 Zoll Display-Panel-Anschluss
  • TF-Kartenslot
  • Sensor-Header
  • CAN-Header
  • I2C-Header
  • RS485-Header
  • 3.7V einzelner Lithium-Batterie PH2.0 Header
  • CAN-Terminalwiderstandsauswahl
  • RS485-Terminalwiderstandsauswahl
  • CH343P: USB-zu-UART-Chip
  • SP3485: RS485-Transceiver-Chip
  • CS8501: Lithium-Batterie-Lademanager
• Statusanzeigen: PWR (Stromversorgungsanzeige), CHG (Ladeanzeige für Lithium-Batterie), DONE (Anzeige für abgeschlossenes Laden der Lithium-Batterie)

Lieferumfang

• • 1x ESP32-S3-Touch-LCD-4.3
  • 2x HY2.0 2P zu 2PIN männlich Kabel 10cm
  • 1x HY2.0 2P zu 3PIN männlich Kabel 10cm
  • 1x HY2.0 2P zu 4PIN männlich Kabel 10cm
• 1x Abstandshalter-Pack

Entwicklungsressourcen

• 3

- Vermeiden Sie den Kontakt des Boards mit Wasser, Feuchtigkeit oder leitenden Materialien. - Schließen Sie das Board nur an die vorgesehenen Spannungsquellen an (in der Regel 3.3V oder 5V); Überspannung kann zu Schäden führen. - Das Board kann während des Betriebs Wärme entwickeln, vermeiden Sie Hautkontakt. - Arbeiten Sie nur an gut belüfteten Orten, insbesondere beim Löten oder Testen von Bauteilen. - Verwenden Sie geeigneten ESD-Schutz (elektrostatische Entladung) beim Handhaben des Boards. - Schalten Sie die Stromversorgung ab, bevor Sie Änderungen an der Schaltung vornehmen. - Lassen Sie das Board nicht unbeaufsichtigt, wenn es extern mit Strom versorgt wird. - Entsorgen Sie das Board gemäß den lokalen Bestimmungen für elektronische Abfälle. - Trennen Sie Batterien oder Kondensatoren vor der Entsorgung des Boards.
