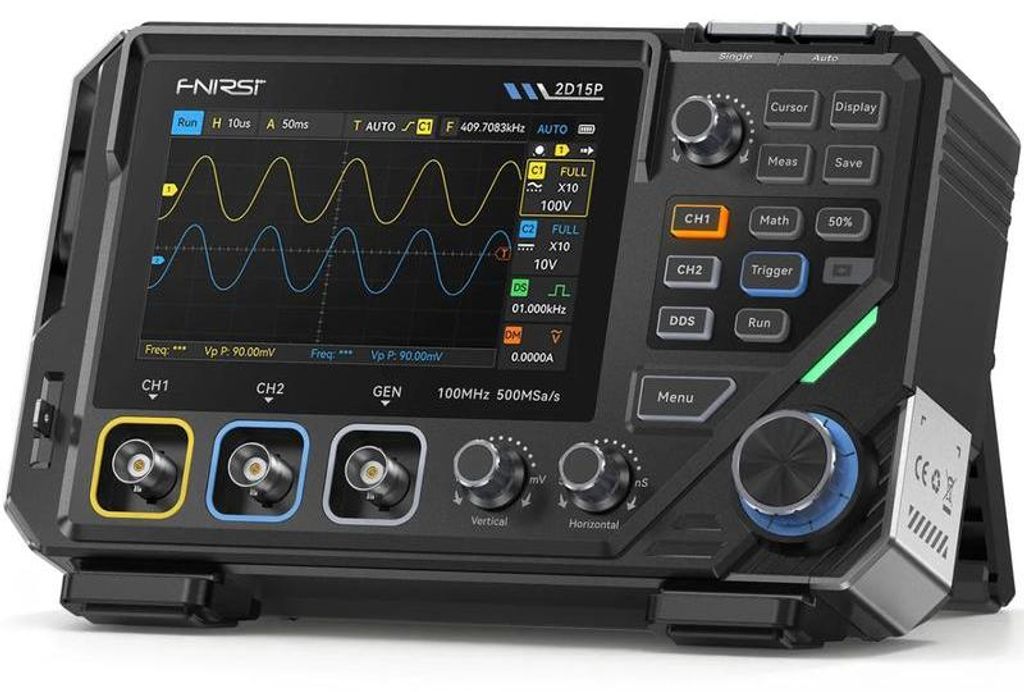

FNIRSI 2D15P Oszilloskop, Multimeter und Signalgenerator 3-in-1, 100 MHz

Das FNIRSI 2D15P Oszilloskop, Multimeter und Signalgenerator in einem kompakten Gerät spart Platz auf dem Tisch, Zeit beim Messen und Nerven beim Umstecken. Von der Leistung her zielt es auf Labor-Niveau ab, aber durch seine Größe und einfache Bedienung werden es Bastler und Entwickler gleichermaßen lieben.

Hauptvorteile

• Oszilloskop, Multimeter und Signalgenerator in einem Gerät – Messen, Analysieren und Generieren von Signalen ohne Umstecken.
• Leistungsstarkes Oszilloskop (100 MHz / 500 MSa/s) – Hohe Bandbreite und schnelle Abtastung erfassen selbst schnelle Übergänge, Spitzen und „unsichtbare“ Signalfehler.
• Übersichtliches 4,3" IPS-Touch-Display + physische Steuerung – Touch für Schnelligkeit, Tasten und Drehregler für Präzision. Die Bedienung ist intuitiv und ohne unnötiges Suchen im Menü.
• True RMS Multimeter mit einer Auflösung von 19.999 Counts – Präzise Messungen von AC/DC-Spannung und -Strom, Widerstand sowie Kapazität – zuverlässig auch bei nicht-sinusförmigen Signalen.
• Mobiler Einsatz dank 5000 mAh Akku und USB-C – Leichte Bauweise und ein starker Akku ermöglichen Messungen überall, ohne dass eine Steckdose in der Nähe sein muss.

Touch + Tasten = der ideale Kompromiss

Das 4,3" IPS-Touch-Display ist übersichtlich, scharf und farbenfroh. Sie werden sicherlich auch die physischen Tasten und den präzisen Drehregler zu schätzen wissen. Die Arbeit mit dem Gerät ist zügig und logisch.

Ein Oszilloskop, das auch das sieht, was Sie nicht wollen

Mit einer Abtastrate von 500 MSa/s und einer Bandbreite von bis zu 100 MHz (50 MHz bei zwei Kanälen) erfassen Sie auch schnelle Signale. Eine Bildwiederhol­frequenz von ≈1200 fps, 128-stufige Graustufen- + Farbtemperatu­ranzeige und unendliche Persistenz machen die Signalanalyse visuell lesbar – ideal für Glitches, Spitzen und Einschwingvorgänge. Der XY-Modus (Lissajous-Figuren) macht Phasenbeziehungen zuverlässig sichtbar.

Intelligente Mathematik und automatische Messungen

Integrierte mathematische Funktionen (Addition, Subtraktion, Multiplikation, Division…) ermöglichen die Signalanalyse in Echtzeit. Dazu kommen 13 automatische Messungen, Cursor und verschiedene Trigger-Modi (Auto / Normal / Single).

Ein Multimeter, das Wert auf Präzision legt

Das integrierte True RMS Multimeter mit einer Auflösung von 19.999 Counts bewältigt AC/DC-Spannung und -Strom, Widerstand, Kapazität, Dioden und Durchgang. Dank True RMS misst es auch nicht-sinusförmige Signale korrekt – kein „müsste ungefähr stimmen“. Es passt einfach.

Signalgenerator immer griffbereit

Der integrierte 10-MHz-DDS-Generator bietet bis zu 11 gängige Wellenformen mit einstellbarer Frequenz, Amplitude und Duty-Cycle. Ideal zum Testen von Schaltkreisen, Abstimmen von Filtern oder zur schnellen Simulation eines Eingangssignals ohne zusätzliches Gerät.

Leistung für den Rucksack, nicht für die Steckdose

Das Gehäuse ist um 30 % leichter, der Akku hat 5000 mAh und wird über USB-C geladen. So können Sie Messungen problemlos auch außerhalb des Labors durchführen – am Schreibtisch, im Rack oder irgendwo „im Feld“. Das Speichern und Exportieren von Wellenformen ermöglicht eine entspannte Analyse später am Computer.

Für wen ist das FNIRSI 2D15P ideal?

Für jeden, der schnelle, präzise und universelle Messungen ohne Kompromisse wünscht. Elektroniker, Entwickler, Servicetechniker und Bastler – hier erhalten Sie drei vollwertige Geräte in einem.

Technische Parameter

Oszilloskop

• Anzahl der Kanäle: 2
• Abtastrate: 500 MSa/s
• Bandbreite: 100 MHz (1CH) / 50 MHz (2CH)
• Speichertiefe: 10 K / 100 K / 1 M
• Eingangsimpedanz: 1 MΩ
• Zeitbasis: 5 ns – 50 s/div
• Vertikale Empfindlichkeit: 10 mV – 10 V/div
• Max. Eingangsspannung: 800 V (Tastkopf x10)
• Trigger-Modi: Auto / Normal / Single
• Trigger-Typen: steigende Flanke / fallende Flanke / beide Flanken
• Kopplung: AC / DC
• Bandbreitenbe­grenzung: 20 MHz
• Persistenz: min / 2 s / 5 s / 10 s / 20 s / 50 s / ∞
• Anzeigemodi: Punkt / Vektor / Graustufen / Farbtemperatur
• Funktionen: mathematische Operationen, XY-Modus, Cursor, automatische Messungen
• Wellenformaufze­ichnung: Speichern und Exportieren von Daten

Multimeter (True RMS, 19.999 Counts)

• DC-Spannung: 1,9999 V / 19,999 V / 199,99 V / 1000 V
• AC-Spannung: 1,9999 V / 19,999 V / 199,99 V / 750 V
• DC-Strom: 19,999 mA / 199,99 mA / 1,9999 A / 9,999 A
• AC-Strom: 19,999 mA / 199,99 mA / 1,9999 A / 9,999 A
• Widerstand: bis zu 19,999 MΩ
• Kapazität: 9,999 nF – 99,99 mF
• Diodentest: Ja
• Durchgangsprüfung: Ja

Signalgenerator

• Anzahl der Kanäle: 1
• Frequenzbereich: 0 – 10 MHz
• Amplitude: 0,1 – 3,0 Vpp
• Tastverhältnis (Duty Cycle): 0 – 100 %
• Typ: DDS
• Anzahl der Wellenformen: bis zu 11

Display und Steuerung

• Display: 4,3” IPS
• Steuerung: kapazitiver Touch + physische Tasten + Drehregler

Stromversorgung und Bauweise

• Akku: 5000 mAh (Li-Ion)
• Laden: USB-C
• Architektur: FPGA + MCU + ADC
• Bauweise: kompakt, ca. 30 % leichteres Gehäuse
• Weitere Funktionen: leiser Lüfter, Firmware-Update-Möglichkeit
