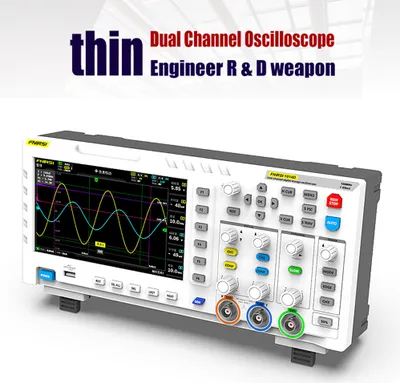

FNIRSI 1014D Desktop-Digital-Oszilloskop, 2 Kanäle, 100 MHz, 1 GSa/s

Das FNIRSI 1014D ist ein leistungsstarkes Tischgerät, dasfür Profis und Hobbyanwender im Bereich der Elektrotechnik entwickelt wurde. Dieses Oszilloskop kombiniert die Funktionen eines digitalen Oszilloskops und eines Signalgenerators und ist damit einvielseitiges Werkzeug für die Analyse, das Testen und den Entwurf elektronischer Schaltungen.

Erweiterte Messung und Analyse
Das FNIRSI 1014D verfügt über einen Zweikanaleingan­gmit einer Bandbreite von 100 MHz und einer Abtastrate von 1 GSa/s, so dass auch die schnellsten Signale präzise erfasst werden können. Dank seiner Trigger-Modi (Auto, Normal, Single) ist er sowohl für periodische analoge als auch für nicht-periodische digitale Signale geeignet. Eine Cursor-Funktion erleichtert das manuelle Ablesen von Parametern wie Amplitude und Frequenz, ohne dass weitere Berechnungen erforderlich sind.

Integrierter Signalgenerator
Das Gerät bietet 14 Standardsig­naltypen, darunter Sinus-, Rechteck- und Sägezahnwellen, mit einer maximalen Frequenz von 10 MHz. Der Generator unterstützt auch die Ausgabe benutzerdefinierter Signale mit einstellbarer Frequenz, Amplitude und Wechselspannung bis zu 2,5 Vss. Dies macht ihn zu einem idealen Werkzeug für die Simulation und Prüfung elektronischer Geräte.

Hohe Auflösung und Klarheit
Das große 7-Zoll-TFT-LCD-Farbdisplay mit einer Auflösung von 800×480 Pixeln sorgt für klare und detaillierte Signale. Die FFT-Analysefunktion ermöglicht eine klare Analyse der harmonischen Komponenten, während Lissajous-Diagramme zum Vergleich von Amplitude, Frequenz und Phase zweier Signale verwendet werden.

Effiziente Datenspeicherung und -verwaltung
Das Oszilloskop ist mit einem internen Speicher von 1 GB ausgestattet, in dem bis zu 1000 Wellenformen und 1000 Bildschir­maufzeichnungen gespeichert werden können. Die gespeicherten Daten können zur weiteren Analyse einfach über den USB-Anschluss auf einen Computer exportiert werden. Ein leistungsstarker Wellenform-Manager ermöglicht das Anzeigen, Zoomen, Drehen und Löschen gespeicherter Aufzeichnungen direkt auf dem Gerät.

Einfache Bedienung und Schutz
Das FNIRSI 1014D ist mit einer AUTO-Taste für die automatische Parametereinste­llung und Signalanzeige ohne komplizierte Einstellungen ausgestattet.

Merkmale:

• Große Bandbreite und hohe Abtastrate, Zweikanaleingang mit 100 MHz Bandbreite und 1GSa/s Abtastrate ermöglicht genaue Erfassung auch schneller Signale.
• Integrierter Signalgenerator, Unterstützung von 14 Standardsignalen (z. B. Sinus, Rechteck, Sägezahn) mit einer Frequenz von bis zu 10 MHz und anpassbarem Signal.
• Großes und helles Display, 7" TFT LCD mit einer Auflösung von 800×480 Pixeln für eine klare Anzeige der Signale und Analyseergebnisse.
• Umfangreiche Datenspeicherung und -export, 1 GB interner Speicher ermöglicht die Speicherung von bis zu 1000 Wellenformen und 1000 Bildschir­maufnahmen, mit der Option, über USB zu exportieren.
• Erweiterte Analysefunktionen, FFT-Analyse, Lissajous-Plots, Cursor-Messung und AUTO-Tastenanpassung für effiziente und genaue Messungen.

Spezifikationen:
Allgemeine Parameter:

• Anzahl der Kanäle: 2.
• Display: 7" Farb-TFT-LCD, 800 × 480 Pixel Auflösung.
• Material: Hochwertiges ABS
• Stromversorgung: 5V (2A, 3A oder 4A)
• Abmessungen: 310 × 145 × 70 mm
• Gewicht: Ungefähr 1,5 kg

Parameter des Oszilloskops:

• Analogbandbreite: 100 MHz × 2 Kanäle
• Abtastrate: 1 GSa/s (Echtzeit)
• Speichertiefe: 240 Kbit
• Vertikale Empfindlichkeit: 50 mV/div – 500 V/div
• Horizontale Zeitbasis: 50 S/div – 10n S/div
• Eingangsimpedanz: 1 MΩ
• ADC-Genauigkeit: 8 Bit
• Anstiegszeit: < 3 ns
• Triggermodi: automatisch (AUTO), normal (Normal), einzeln (Single)
• Triggerflanke: Steigend, Fallend
• Maximale Eingangsspannung: 40 V (1X Sonde), 400 V (10X Sonde)
• Anzeigemodi: Y-T, Rollend, X-Y
• Mathematische Funktionen: 14 Arten (z. B. FFT-Analyse)
• Unterstützung für Cursor-Messung: Ja
• Nachleuchtdauer: AUS, 500 ms, 1 s, ∞

Parameter des Signalgenerators:

• Kanäle: 1
• 14 Standardsignale + 1 anpassbares Signal (Sinuswelle, Rechteckwelle, Sägezahnwelle, Halbwelle, Vollwelle, positive/negative Schritte, exponentieller Anstieg/Abfall, DC, Multi-Audio, Sinkimpuls, Lorentzwelle)
• Maximale Frequenz: Sinuswelle: 10 MHz, andere Wellen: 2 MHz
• Anpassbares Signal: 1 MHz
• Frequenzauflösung: 1 Hz
• Ausgangsamplitude: 2,5 Vpp
• Grad: einstellbar

Datenspeicherung und -verwaltung:

• Interner Speicher: 1 GB
• Kapazität: Speicherung von bis zu 1000 Screenshots, Speicherung von bis zu 1000 Wellenformen
• USB-Export-Unterstützung: Ja
• Waveform Manager: Unterstützt das Anzeigen, Zoomen, Löschen und Analysieren gespeicherter Signale.

Zusätzliche Funktionen:

• Auto-Setup (AUTO): eine Taste für schnelle Parameteranpassung.
• Lissajous-Graph-Anzeige: Vergleich von Amplitude, Frequenz und Phase von zwei Signalen
• FFT-Analyse: klare Analyse der harmonischen Komponenten des Signals
• Hochspannungsschut­z: sichere Messung bis zu 400 V bei Verwendung einer 10-fachen Sonde
• Rollmodus: Unterstützung für kontinuierliche Echtzeitmessungen
