Duschabtrennung Duschwand Dusche Duschkabine (BxH) 100 cm x 200 cm Walk-In AquaSplash DIY Glas 8 mm

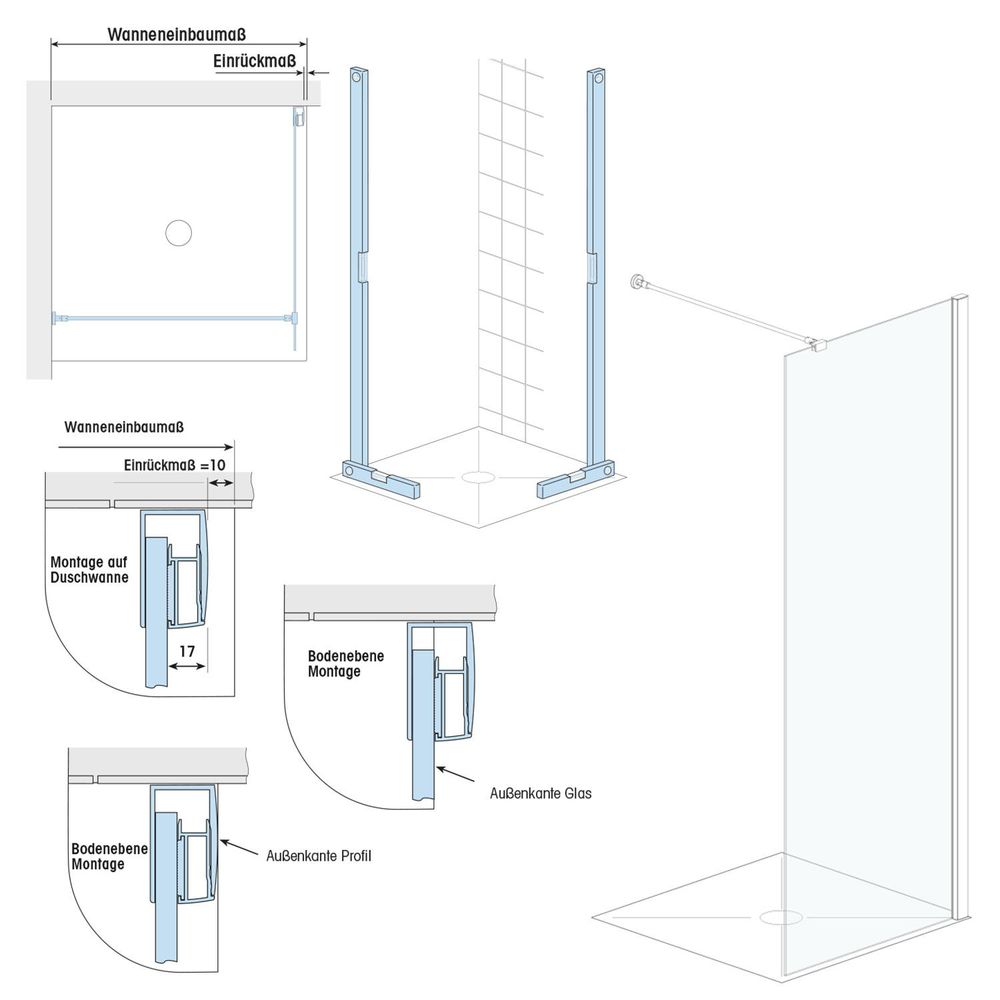

Dargestellt sind Maße wie das Wanneneinbaumaß sowie ein Einrückmaß von 10 mm. Zusätzlich werden verschiedene Einbausituationen visualisiert, darunter die Montage auf einer Duschwanne und eine bodenebene Installation. Detailzeichnungen verdeutlichen die Position von Glas und Profil sowie Abstände (z. B. 17 mm). Rechts ist die fertig montierte Glaswand mit Stabilisationsstange abgebildet.

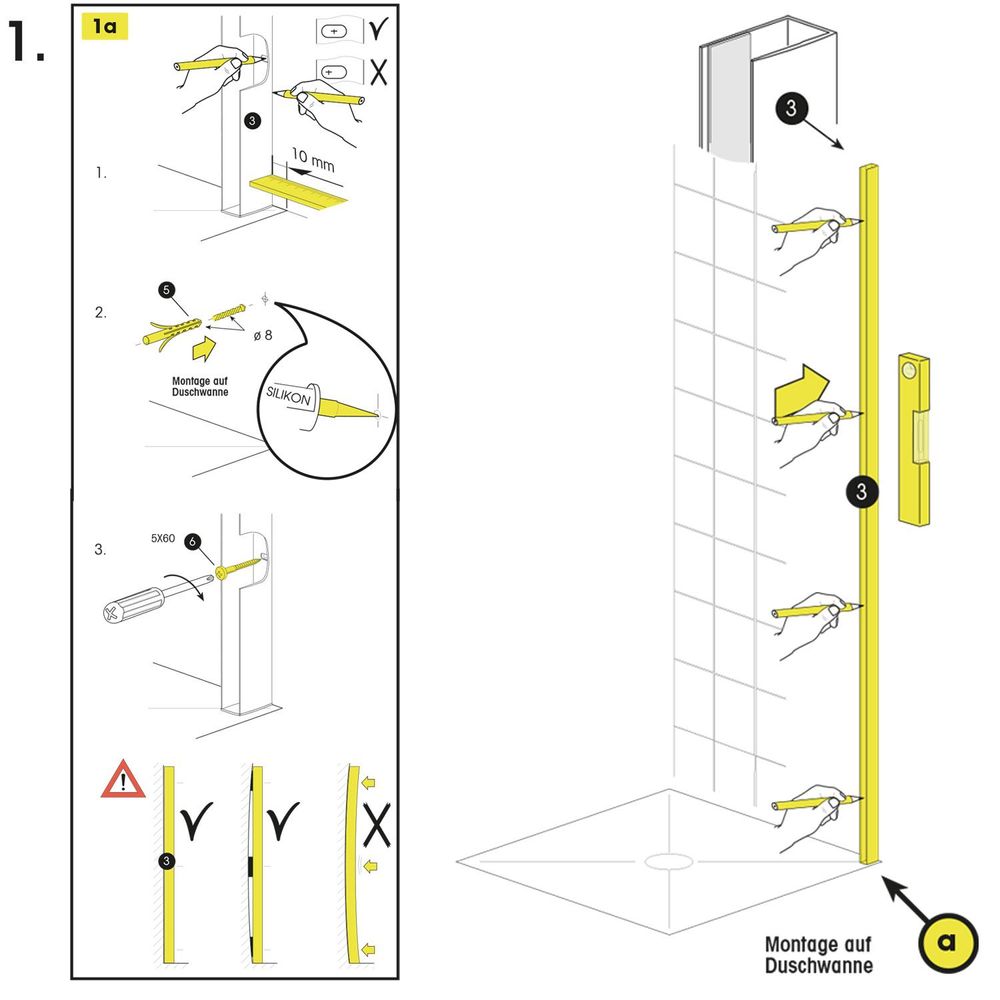

Positioniere das Wandprofil an der gewünschten Stelle auf der Duschwanne. Achte auf einen Abstand von ca. 10 mm und richte das Profil exakt senkrecht aus. Markiere die Bohrlöcher durch das Profil. Bohre die Löcher (Ø 8 mm), setze Dübel ein und trage etwas Silikon auf die Rückseite des Profils auf. Verschraube das Profil anschließend mit passenden Schrauben (z. B. 5x60). Achte darauf, dass das Profil vollständig an der Wand anliegt.

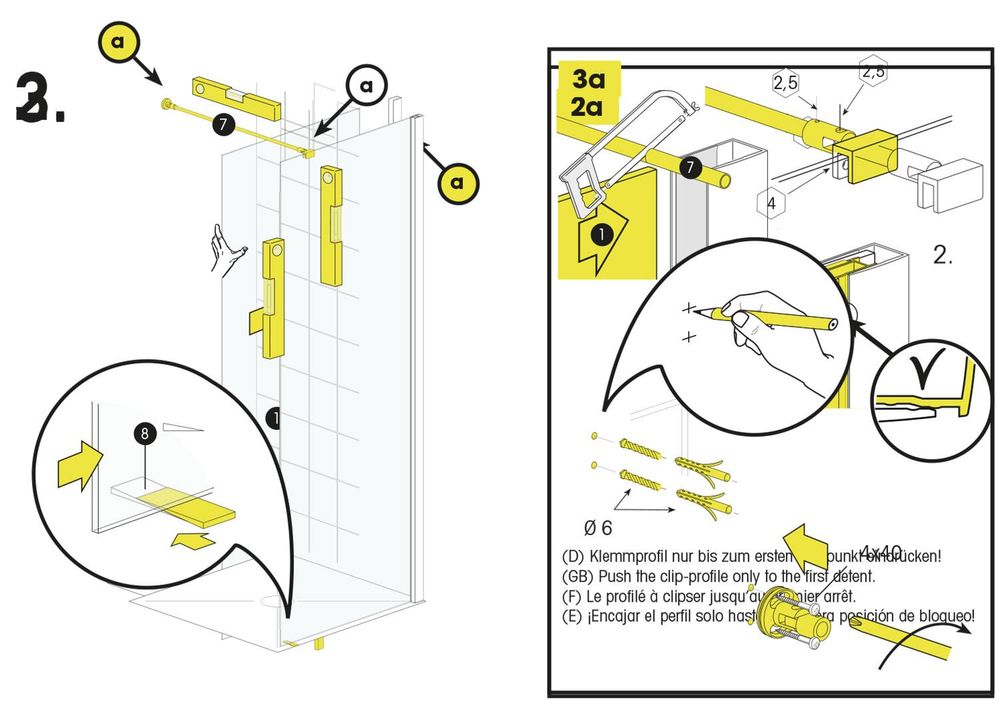

Setze die Glasscheibe vorsichtig in das montierte Wandprofil ein. Positioniere anschließend die Halterungen an der vorgesehenen Stelle am Glas. Fixiere diese mit der mitgelieferten Stabilisierungsstange (Teil 7). Achte darauf, dass die Scheibe gerade steht. Lege bei Bedarf Unterlegplättchen unter das Glas, um die Höhe exakt auszurichten. Das Klemmprofil zunächst nur leicht einrasten lassen, um spätere Justierungen zu ermöglichen.

Markiere die Bohrpunkte für das Klemmprofil an der Wand und bohre entsprechende Löcher (Ø 6 mm). Setze die Dübel ein und befestige die Halterung mit passenden Schrauben (z. B. 4x40). Das Klemmprofil wird anschließend in die Führung eingesetzt, jedoch zunächst nur bis zum ersten Einrastpunkt gedrückt. So bleibt die Möglichkeit erhalten, die Glasscheibe später noch exakt auszurichten.

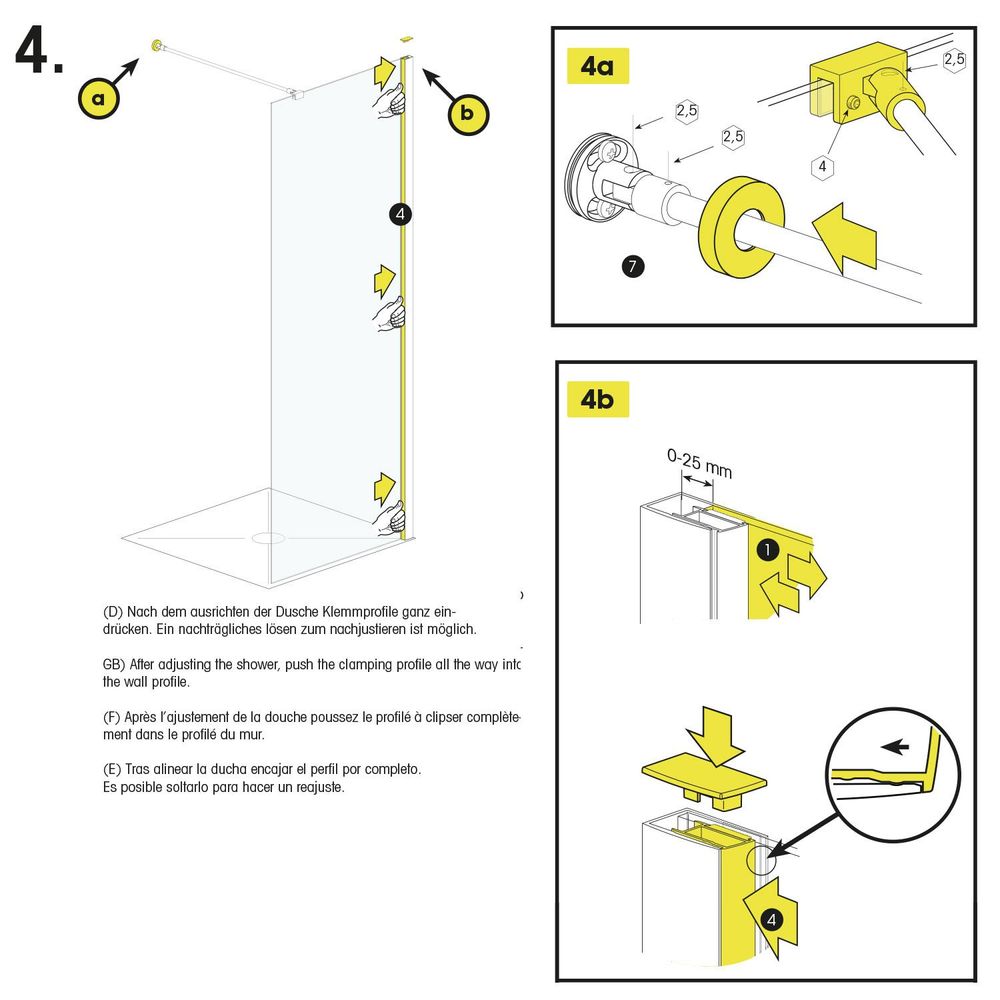

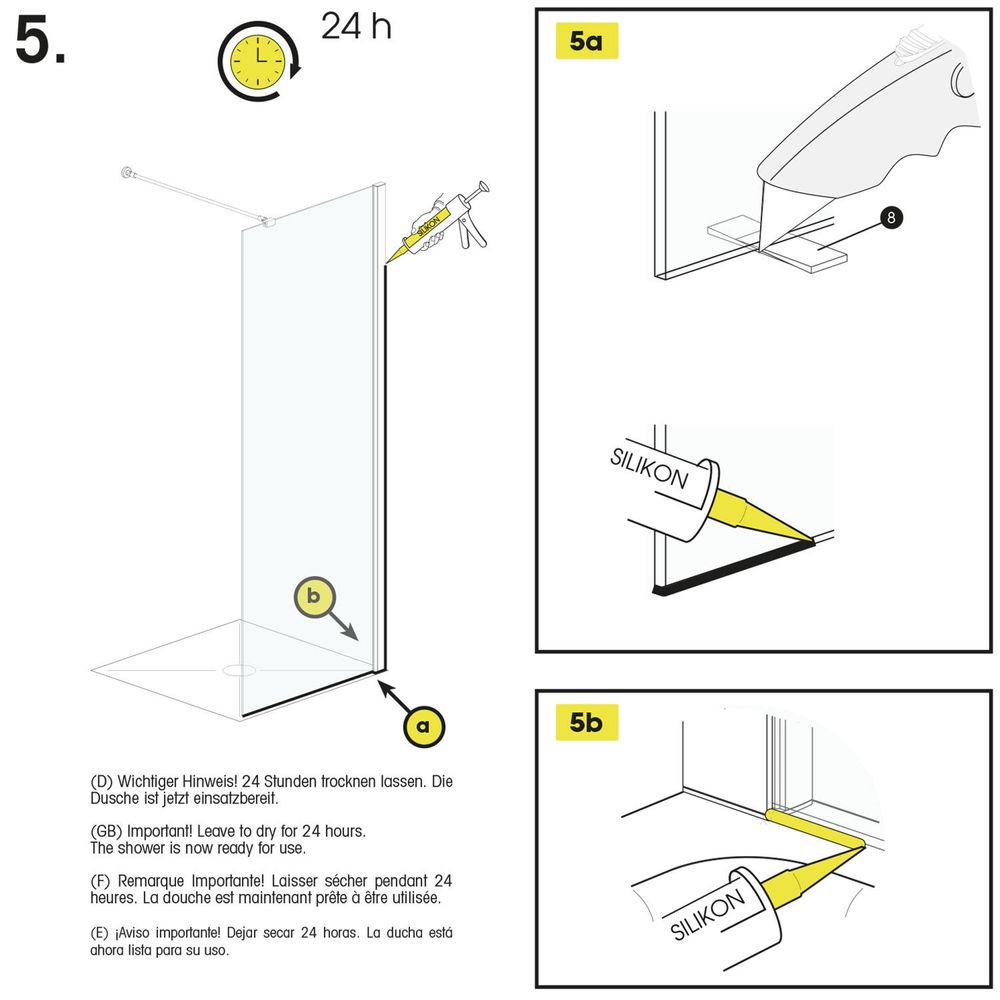

Nach dem Ausrichten der Glasscheibe wird die Stabilisationsstange montiert und korrekt fixiert. Anschließend das Klemmprofil vollständig in das Wandprofil drücken und die Abdeckkappen einsetzen. Danach alle Übergänge zur Wand und zur Duschwanne sorgfältig mit Silikon abdichten und die Fugen sauber abziehen. Wichtig: Das Silikon muss mindestens 24 Stunden aushärten, bevor die Dusche benutzt wird.
