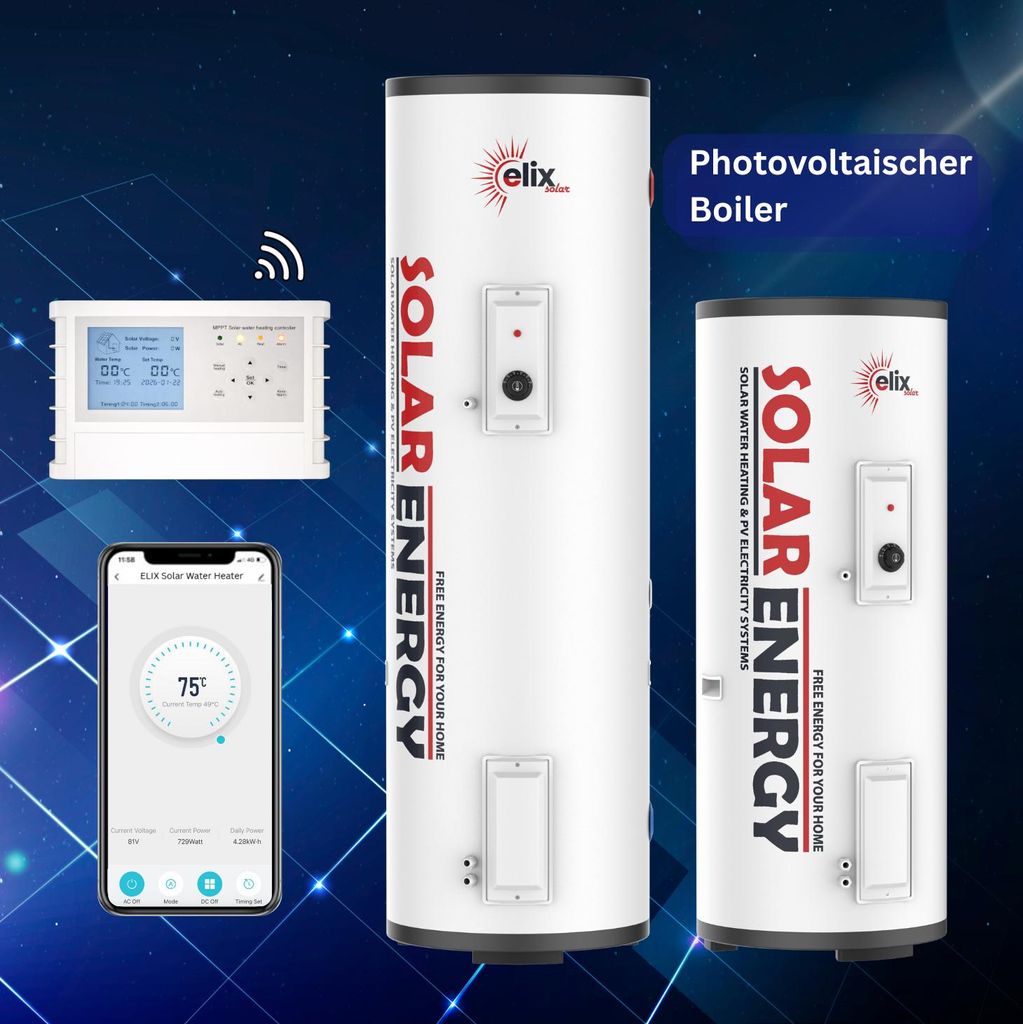

Solar Photovoltaik Boiler DC Elix 150 L – PV Warmwasserbereiter & Wassererhitzer Speicher (mit MPPT, DC 1100W)

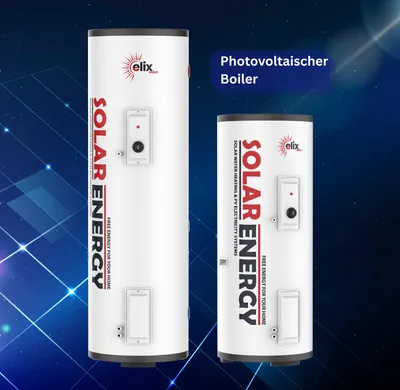

Elix PV-Warmwasserbereiter – 150L/200L

Elix PV-Warmwasserbereiter, konzipiert für den direkten Anschluss an Solar-(PV-)Module. Der PV-Boiler verwendet ein Gleichstrom-(DC-)Heizelement, um Solarenergie in Warmwasser umzuwandeln. Das DC-Heizelement wird direkt mit Solarpaneelen über MC4-Stecker verbunden – ohne Wechselrichter und ohne Netzanmeldung. Der Boiler verfügt zusätzlich über ein 230V-(AC-)Heizelement, das zum Einsatz kommt, wenn die solare DC-Leistung nicht ausreicht.

Der Elix PV-Warmwasserbereiter kann mit dem Elix MPPT-Controller ausgestattet werden, der den Energieertrag der PV-Module um bis zu 30 % steigert.

Dieses Produkt erfordert keine Installation oder Einrichtung durch einen professionellen Dienstleister!

Merkmale

• Integriert sowohl DC- als auch AC-Heizelemente.

• Unterstützt Solar-(DC-only-) und Hybrid-(DC+AC-)Modi.

• 100 % Nutzung der Solarenergie – kein Überschuss geht verloren.

• Kein Wechselrichter erforderlich – direkter Anschluss an die Solarpaneele.

• Einfache Installation.

• 54 mm Isolierung – Spitzenklasse!

• MPPT-Controller mit Wi-Fi kann nachgerüstet werden.

• Leistungsstärkeres 1500-W-DC-Heizelement kann eingebaut werden (Standard: 1100 W).

• • 5 Jahre (Wassertank)

  • 2 Jahre (elektrische Komponenten)

Eigenschaften des Warmwasserbereiters (150L/200L)

• Material des Innentanks: Emaillierter BTC340R-Stahl

• Dicke des Innentanks: 2,5 mm

• Isolierstärke: 54 mm

• Material des Außentanks: Korrosionsgeschützter Stahl

• Nenndruck: 0,8 MPa

• Abmessungen:

  • 150 L: Ø520 × 1308 mm

  • 200 L: Ø520 × 1688 mm

• Wasseranschlussgröße: G3/4 ''

• Max. Temperatur: 75 °C

• DC-Heizleistung: abhängig von der Solarpaneel-Konfiguration

• Leerlaufspannungsgrenze (Voc) des DC-Heizelements: 110 V

• Fester Widerstand des DC-Heizelements:

  • 1100-W-Element: 6,48 Ω

  • 1500-W-Element: 4,8 Ω (erzeugt mehr Leistung)

• AC-Heizleistung: 2000 W

• AC-Heizspannung/Frequenz: 230 V/50 Hz

Funktionsweise

Der Boiler verwendet zwei Heizelemente: ein AC- und ein DC-Heizelement. Das DC-Heizelement wird direkt an die Solarpaneele angeschlossen (kein Wechselrichter nötig). Das AC-Heizelement wird an eine normale 230-V-Steckdose angeschlossen. Reicht die solare DC-Energie nicht aus, sorgt das AC-(230 V-)Element für konstante Warmwasserversorgung – bei bewölktem oder sonnigem Wetter, tagsüber oder nachts.

Heizmodi

• DC-Only-Modus – Solare Warmwasserbereitung

• Hybrid-Modus – DC(solar) + AC(Netz) Warmwasserbereitung

Optionaler Elix MPPT-Controller mit Wi-Fi

Alle Modelle des Elix PV-Warmwasserbereiters können mit dem Elix MPPT-Controller ausgestattet werden. Er verfolgt kontinuierlich den Maximum Power Point der Solarpaneele und ermöglicht so eine Steigerung des solaren Energieertrags um bis zu 30 %:

MPPT-Leistungsvergleich:

• Volle Sonne:
  Ohne MPPT: ca. 85–95 % │ Mit MPPT: ca. 98–99 %

• Bewölkt / Schwaches Licht:
  Ohne MPPT: ca. 40–70 % │ Mit MPPT: ca. 80–98 %

• Jahresdurchschnitt:
  Ohne MPPT: Basiswert │ Mit MPPT: ca. 25–35 % mehr Energie

• Ermöglicht die Steuerung Ihres Elix PV-Warmwasserbereiters per Smartphone (SmartLife-App)!

• PV-Leistungs-/Spannungsüberwachung, Modusumschaltung, Temperaturanpassung.

• Bietet zusätzliche Betriebsmodi für den PV-Warmwasserbereiter.

Anschluss des Elix PV-Warmwasserbereiters an Solarpaneele

Die Solarpaneele werden einfach mit MC4-Kabeln direkt am Warmwasserbereiter angeschlossen. Ein Wechselrichter ist nicht erforderlich.

Leistung im DC-Only-Heizbetrieb

Die nachfolgende Tabelle zeigt, wie viel 55 °C warmes Wasser (Liter pro Stunde) der Boiler im reinen DC-Heizmodus bei unterschiedlichen Leistungen der PV-Anlage kontinuierlich liefern kann. So lässt sich abschätzen, was unter verschiedenen Lichtverhältnissen und mit unterschiedlichen Solarmodulgrößen zu erwarten ist.

Bedingungen

• AC-Heizelement inaktiv

• DC-Heizelement aktiv

• Wasser im Tank bereits auf 55 °C aufgeheizt

• Kaltwasser-Eintrittstemperatur: 15 °C

• Ziel-Warmwassertemperatur: 55 °C

• Raumtemperatur: 20 °C

DC-Heizleistung (W) | Warmwasserlieferung 55 °C (L/h)

• 0 W → 0,0 L/h

• 100 W → 2,15 L/h

• 500 W → 10,70 L/h

• 750 W → 16,05 L/h

• 1100 W → 23,55 L/h

• 1500 W → 32,00 L/h

* Zur Berechnung der DC-Heizleistung für Ihre Solarpaneel-Konfiguration siehe die PDF-Bedienungsanleitung weiter unten.

Elix PV als thermischer Energiespeicher:

Der Elix PV funktioniert als Energiebatterie und speichert überschüssige Solarenergie tagsüber in Form von Warmwasser, das später bei höherem Bedarf genutzt werden kann. Die 54 mm starke Wärmedämmung sorgt für nahezu verlustfreie Speicherung.

Wartung

Magnesium-Anode zum Korrosionsschutz – schützt die Innenoberfläche des Tanks vor Rost. Die Anode nutzt sich mit der Zeit ab und muss alle 24 Monate überprüft und ggf. ausgetauscht werden.
