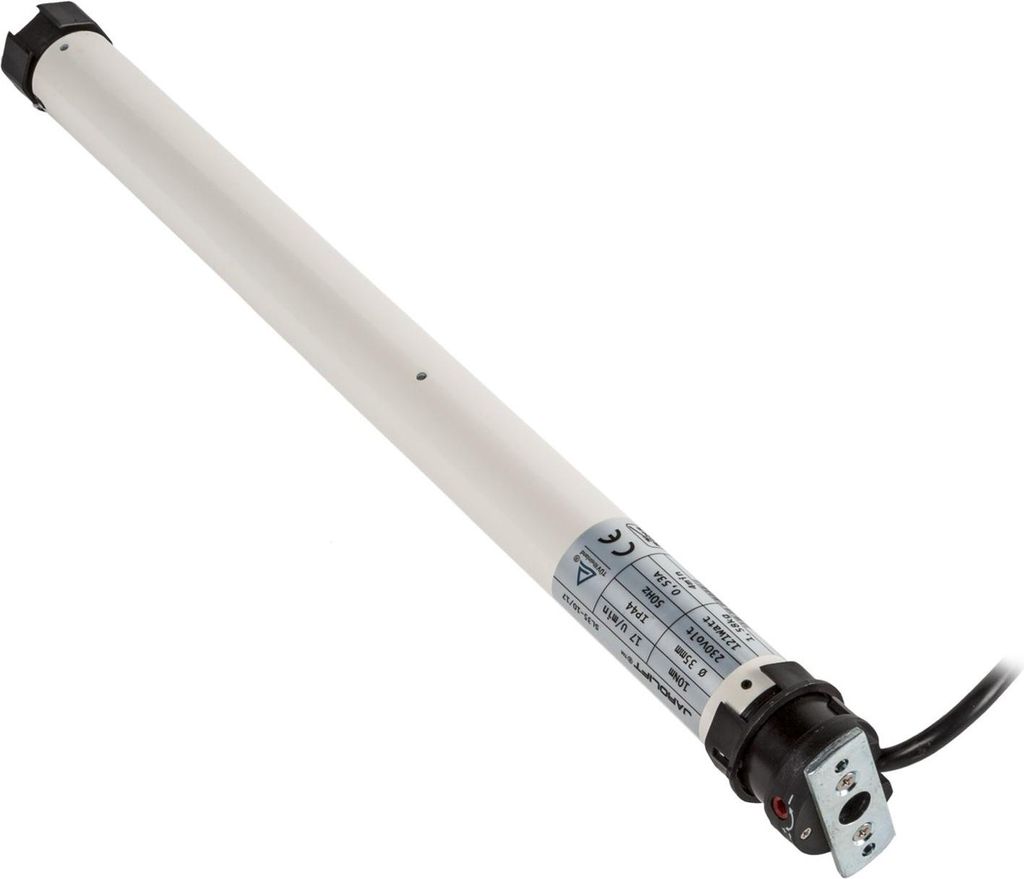

Rollladenmotor SL, SL35 10/17 (10 Nm / SW40) leiser Rohrmotor mit Planetengetriebe, 230V, inkl. Wellenadapter & Lager, wartungsfrei, langlebig Jarolift

jarolift SL Rollladenmotoren

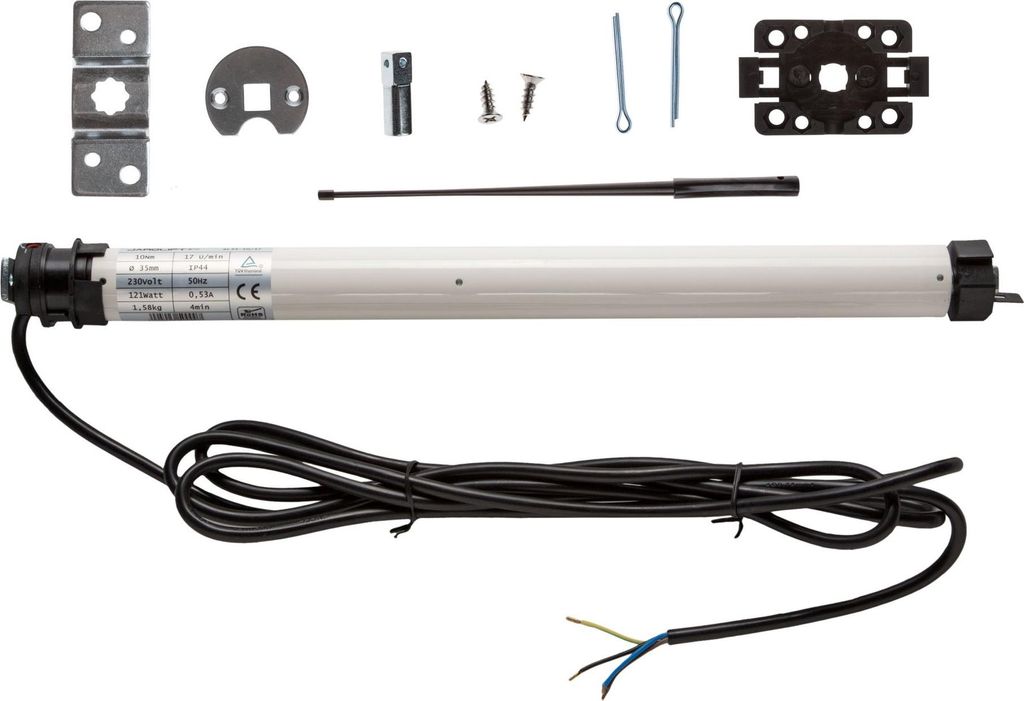

Mit unseren besonders starken JAROLIFT Rollladenmotoren rüstest du deinen Rollladen kinderleicht auf Elektroantrieb um. Die Motoren eignen sich, je nach Modell, für Rollladen mit einem maximalen Behanggewicht von bis zu 115 kg. Alle JAROLIFT Rohrmotoren arbeiten dank ihrem Flüster-Planetengetriebe extrem leise und völlig wartungsfrei. Es handelt sich bei den JAROLIFT SL Rollladenmotoren um Profiware und nicht um billige Baumarktprodukte. Jedem Rohrmotor ist bereits ein Standard 8-Kant Wellenadapter im Lieferumfang beigelegt. Solltest du für deinen Rollladen einen speziellen Rund-, Nutwellen- oder Spezialadapter benötigen, kannst du ihn über das obere Auswahlmenü direkt dazu . Bei den SL35 Motoren hast du zudem die Möglichkeit, Adapter der SL45 Bauform in Kombination mit einem Zwischenring auszuwählen. Die Rollladenmotoren werden zudem mit passenden Standardlager . So ist im Lieferumfang des SL35 bereits ein Motor-Klicklager und ein Sternlager enthalten, während dem SL45 ein Motor-Flachlager und ein Sternlager beiliegt. Bauartbedingt kann je nach Kastenart ein zusätzliches Lager benötigt werden.

Präzise, leise & sicher

• Stopp- und Endpunktabschaltung durch elektro-magnetische Scheibenbremse!
• durch ein Planetengetriebe aus Sintermetall extrem leise und kaum zu hören!
• Überlastungsschutz durch Thermoschutzschalter!
• völlig wartungsfrei und leistungsstark, auf über 15.000 Bewegungszyklen getestet!

Achtung bei Motoreinbau in Stahlwelle SW40!

Bitte beachte beim Einbau eines Motors in eine Stahlwelle mit 40er Schlüsselweite, dass die Falz deiner Stahlwelle außen liegend ist. Stahlwellen mit Falz nach innen können den Motor beschädigen oder gänzlich zerstören.

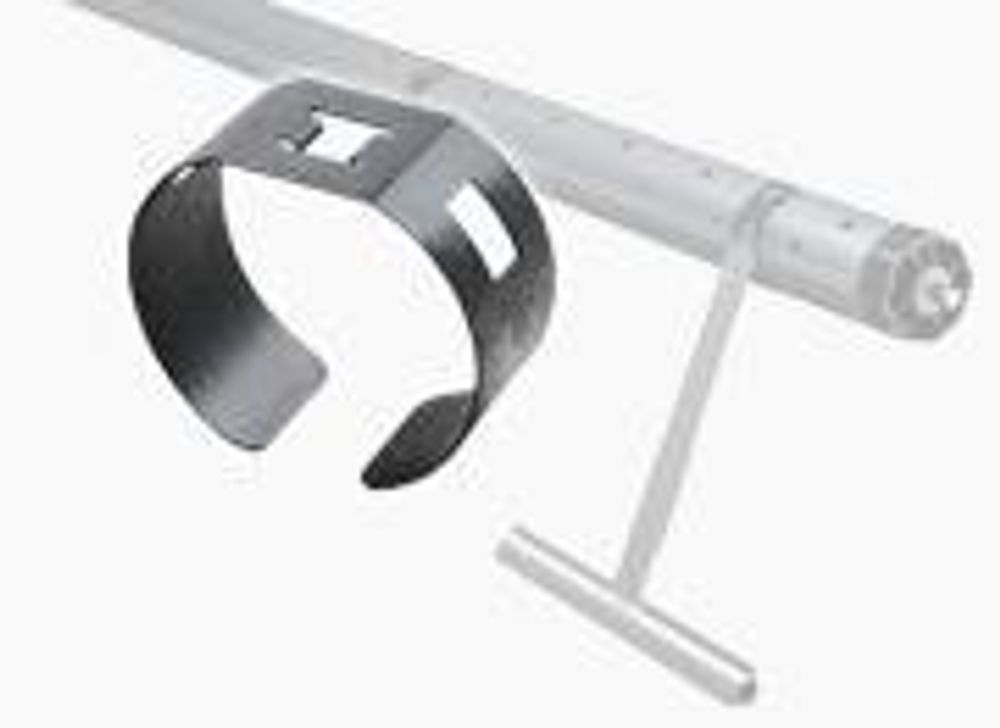

Zusätzlich empfehlen wir dir, beim Einbau eines Motors in eine Welle mit 40er Schlüsselweite die Verwendung von Einhängeklammern. Die Klammern werden einfach auf die Welle gesteckt und die Sicherungsfedern direkt in die Klammern eingehakt. Somit kann der Motor nicht mehr durch den Schwalbenschwanz der Sicherungsfeder beschädigt werden.

Das Rollladengewicht kann mittels folgender Behanggewichte je Quadratmeter und Material errechnet werden:

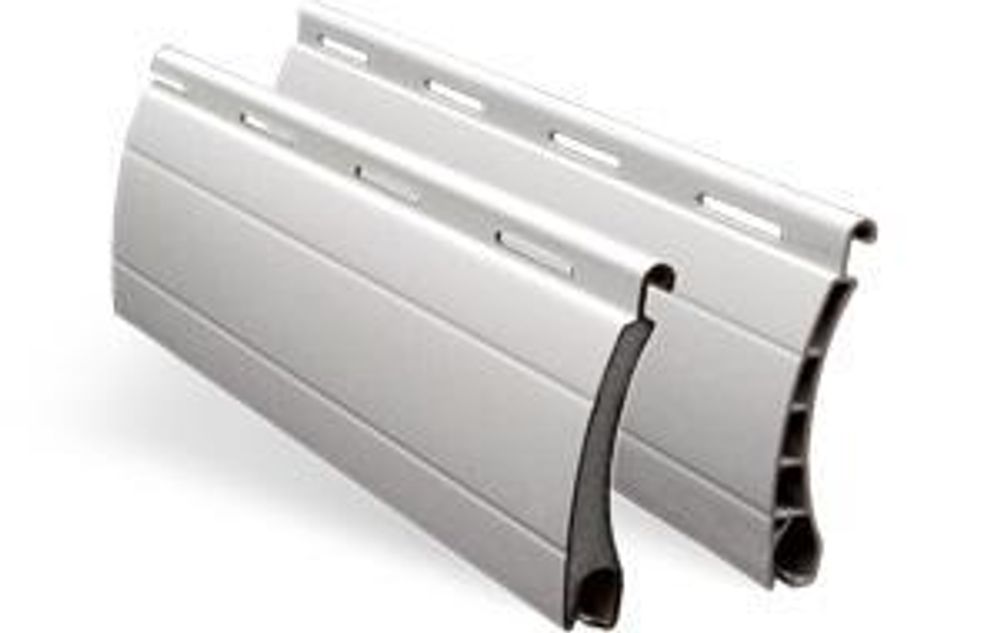

• Aluminiumrollläden wiegen ca. 4,5 kg/m²
• Kunststoffrollläden wiegen ca. 5,5 kg/m²
• Holzrollläden wiegen ca. 11,0 kg/m²

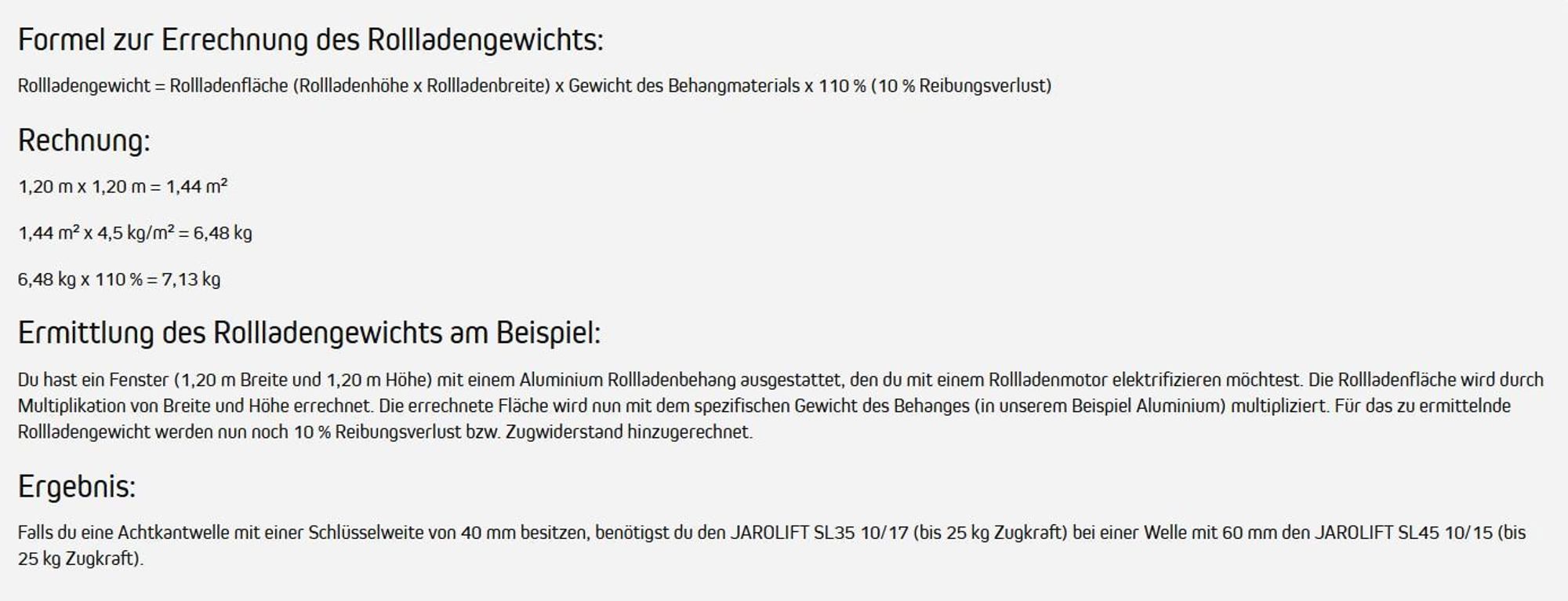

Formel zur Errechnung des Rollladengewichts:

Rollladengewicht = Rollladenfläche (Rollladenhöhe x Rollladenbreite) x Gewicht des Behangmaterials x 110 % (10 % Reibungsverlust)

:

1,20 m x 1,20 m = 1,44 m²

1,44 m² x 4,5 kg/m² = 6,48 kg

6,48 kg x 110 % = 7,13 kg

Ermittlung des Rollladengewichts am Beispiel:

Du hast ein Fenster (1,20 m Breite und 1,20 m Höhe) mit einem Aluminium Rollladenbehang ausgestattet, den du mit einem Rollladenmotor elektrifizieren möchtest. Die Rollladenfläche wird durch Multiplikation von Breite und Höhe errechnet. Die errechnete Fläche wird nun mit dem spezifischen Gewicht des Behanges (in unserem Beispiel Aluminium) multipliziert. Für das zu ermittelnde Rollladengewicht werden nun noch 10 % Reibungsverlust bzw. Zugwiderstand hinzugerechnet.

Ergebnis:

Falls du eine Achtkantwelle mit einer Schlüsselweite von 40 mm besitzst, benötigst du den JAROLIFT SL35 10/17 (bis 25 kg Zugkraft) bei einer Welle mit 60 mm den JAROLIFT SL45 10/15 (bis 25 kg Zugkraft).

Technische Daten

SL Rollladenmotoren

• Abtriebs-Drehmoment: 10 bis 80 Nm
• Antriebsdrehzahl: 12 bis 17 min⁻¹
• Spannung: 230 V
• Frequenz: 50 Hz
• Stromaufnahme: 0,49 bis 1,43 A
• Motorleistung: 116–330 Watt
• Einschaltdauer: 4 min
• Schutzklasse: IP44
• Mantelrohrdurchmesser: 35–59 mm
• Emissions-Schalldruckpegel: ≤ 70 dB (A)
