Solarset 1500 Watt SINUS Wandler Displayfernbedienung 30A Laderegler Stecker Kabel Photovoltaik

Diese Anlage ist ideal zur Versorgung für Gärten, Zeltplätze, Camping, Boote, Wohnmobile, Wochenendhäuser oder auch Ihr Zuhause. Basis-Set zum Errichten einer eigenständigen Solarstromanlage. Dieses System wurde von uns so zusammengestellt, dass für die Installation nur ein Minimum an Installationsaufwand besteht.

Um den erzeugten Strom zu speichern, benötigen Sie einen 12V Batteriespeicher (Akku). Dieses Set ist zum Laden von Bleisäure-, Gel- und AGM Akkus (Batterien) geeignet.

Alle Komponenten sind Vorkonfektioniert und müssen nur noch nach beiliegendem Anschlussschema zusammengesteckt werden! Und los geht’s mit eigenem Strom…

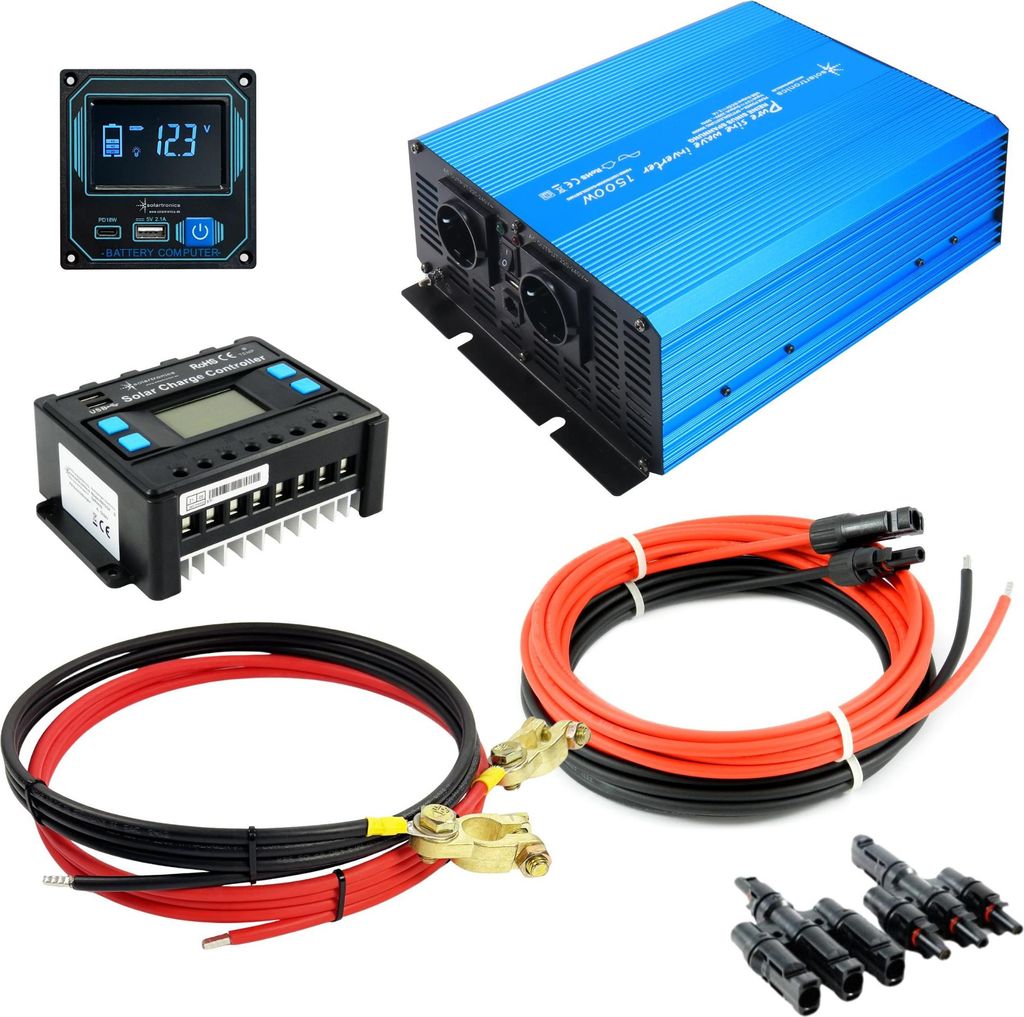

Lieferumfang:

• 1 Stück TS150012V-DE80D Spannungswandler 1500W/3000W 12V Sinus Spannung mit Displayfernbedienung (inkl. Anschlusskabel)
• 1 Stück 30A LCD Solar-Laderegler
• 1 Paar 2m 6mm² Verbindungskabel Laderegler -> Batterie mit Batterieklemmen
• 1 Paar 5m 6mm² Verbindungskabel Modul -> Laderegler mit angepressten Solar-Steckern
• 1 Paar 3-fach Solar-Stecker

Technische Beschreibung der Komponenten:

Spannungswandler

TS1500-12V-DE80D Reiner Sinus Spannungswandler 1500W mit Kabelfernbedienung (USB-A & USB-C)

Der Solartronics TS1500-12V-DE80D ist die este Generation unserer bewährten TS-Serie und überzeugt mit zuverlässiger reiner Sinusspannung für empfindliche Verbraucher.
bei diesem Modell: Die Kabelfernbedienung DE80D mit LCD-Display, USB-A (5V/2,1A) und USB-C (PD 18W). Die Fernbedienung wird über ein RJ45-Kabel direkt mit dem Wechselrichter verbunden und ermöglicht das Ein- und Ausschalten des Geräts sowie die Anzeige der Batteriespannung in Volt und Leistungsabnahme in Watt.

Technische Highlights

• Reine SINUS-Spannung – Ideal für empfindliche Elektronik und Motoren
• Zwei Sschutzkontaktsteckdosen
• Softstart-Funktion – Sanftes Hochfahren der angeschlossenen Geräte
• Durchschnittlicher Eigenverbrauch im ausgeschalteten  0 W
• Verpolungsschutz für Batterie (Sicherung löst aus)
• Automatische Abschaltung bei Überlast oder Kurzschluss
• Zugelassen zum Betrieb im KFZ
• Stabiles Gehäuse aus Aluminium und Formblech
• Geeignet für: LiFePO4-, Blei-, Gel- und AGM-Batterien

Besondere Merkmale der Kabelfernbedienung DE80D

• Anschluss über RJ45-Kabel (mitgeliefert 5m)
• USB-A-Port (5V / 2,1A) und USB-C-Port (PD 18W) direkt an der Fernbedienung
• Anzeige der Batteriespannung in Volt und Leistungsabnahme in Watt
• Schaltet den Wandler direkt ein/aus (normaler Geräteschalter wird überbrückt)
• Robustes Gehäuse für den Festeinbau

Lüfter- und Temperatursteuerung

• Lüftersteuerung abhängig von der Last:
  • Ab ca. 10 % der Dauerleistung starten die internen Lüfter automatisch
  • Unterhalb dieser Grenze bleiben die Lüfter ausgeschaltet
• Temperaturschutz: Bei ca. 60 °C interner Temperatur schaltet sich der Wechselrichter automatisch ab

Laderegler

Der Laderegler wird zwischen Solarmodule und Batterie geschaltet und ist somit für die Steuerung des Ladevorgang verantwortlich, so kann die Batterie immer maximal geladen werden.

Auf dem Display lassen sich alle Spannungen, Ladevorgänge, Parameter anzeigen. Die Ladeschlussspannung können Sie über das Bedienfeld einstellen, daher kann der Solarladeregler an jeder Batterie genutzt werden. Es kann eingestellt werden, ab welcher Spannung der Unterspannungsschutz aktiviert werden soll und ab welcher Betriebsspannung der Unterspannungsschutz sich wieder zurück setzen soll.

Ein Überladen der Batterie kann verhindert werden, da der Laderegler bei Erreichen der eingestellten Ladeschlussspannung den Ladevorgang beendet und in Erhaltungsladung wechselt.

Vorteile:

• Über- und Tiefentladungsschutz für Batterie verhindert Rückspeisen zum Solarpanel
• Automatische Abschaltung sollte der Ladestrom die Kapazität des Reglers übersteigen
• Automatische Abschaltung bei Kurzschluss
• Verhindert Rückspeisung zum Panel
• Automatische Abschaltung bei Überlast und Kurzschluss
• Verbraucher werden bei Akkumulatoren-Unterspannung abgeschalten
• Überlast- und Kurzschlussschutz Verbraucherabschaltung bei Akkumulator-Unterspannung
• Automatische Temperaturkompensation
• Automatisches Identifizierungssystem des Spannungsniveaus
• Intelligenter PWM-Lademodus
• Einstellbare Ladeschlussspannung
• Nacht- und Zeitsteuerung
• Anzeige von Lade- und Entladeleistung in Ah
• Schutz vor Entladung der Batterie über Solaranschluss
• Unterspannungsabschaltung des Kleinverbraucherausgang
• Schutz bei Verpolung der Batterie
• Schutz bei Überlast und Kurzschlüssen
• für Bleisäure-, Gel- und AGM Akkus (Batterien)
• Darstellung mit LCD-Grafikdisplay
• Anzeige des Ladezustandes der Batterie wird angezeigt

Details:

• Gewicht: 0,3 kg
• Batteriespannung: 12V oder 24V automatische Erkennung
• Ladestrom: 30 A
• Eigenverbrauch: < 20 mA
• Maße: 178 mm x 102 mm x 46 mm
• Farbe: schwarz

An den 30 A Laderegler können insgesamt drei 130 Watt Module angeschlossen werden.
