Solaranlage 360 Watt 12 Volt
Für Garten, Camping, Wohnmobil, Boote
Diese Anlage ist ideal zur Versorgung für Gärten, Zeltplätze, Camping, Boote, Wohnmobile, Wochenendhäuser oder auch Ihr Zuhause. Basis-Set zum Errichten einer eigenständigen Solarstromanlage. Dieses System wurde von uns so zusammengestellt, dass für die Installation nur ein Minimum an Installationsaufwand besteht.
Um den erzeugten Strom zu speichern, benötigen Sie einen 12V Batteriespeicher (Akku). Dieses Set ist zum Laden von Bleisäure-, Gel- und AGM Akkus (Batterien) geeignet.
Alle Komponenten sind Vorkonfektioniert und müssen nur noch nach beiliegendem Anschlussschema zusammengesteckt werden! Und los geht’s mit eigenem Strom…

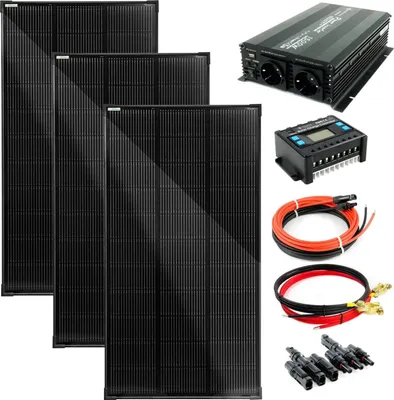

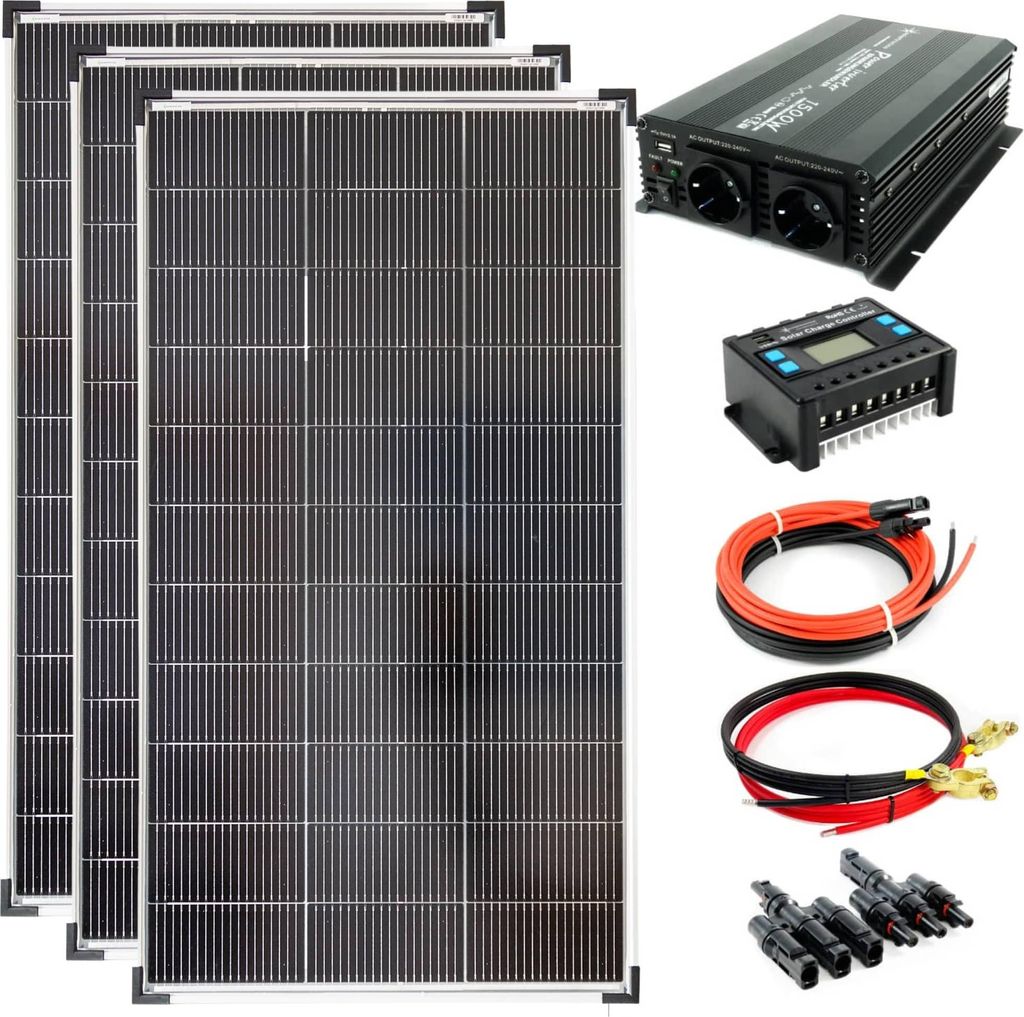

Lieferumfang:
- 3 Stück Solarmodul 120 Watt Monokristallin
- 1 Stück Spannungswandler 1500W/3000W 12V modifizierte Spannung
- 1 Stück 30A LCD Solar-Laderegler
- 1 Paar 2m 6mm² Verbindungskabel Laderegler -> Batterie mit Batterieklemmen
- 1 Paar 5m 6mm² Verbindungskabel Modul -> Laderegler mit angepressten Solar-Steckern
- 1 Paar 3-fach Solar-Stecker
Technische Beschreibung der Komponenten:
Solarmodul
Das solartronics 120 Solarmodul ist ein universell einsetzbares Modul mit 18-Busbar Technologie im 210mm Zellformat und hochwertigen Mono-Solarzellen. Unser 120 W Solarmodul ist in Bauart und Leistungsdaten für Insel-Anlagen geeignet.
Vorteile:
- Leistung (Pmax): 120W
- bewährte Qualität direkt von solartronics
- geprüft nach gültigen Normen: EN 61215-1, EN 61215-2, EN 61730-1, EN 61730-2
- gefertigt nach aktuellsten Normen
- monokristalline A-Grade Solarzellen
- Zellaufbau mit 18-Busbars im 210mm Zellformat
- Anschlussleitung in 4 mm² Kabel und Solar-Steckern
- extrem widerstandsfähiges ESG-Glas machen das Modul einsetzbar auch bei widrigsten Umweltbedingungen
- ideal für 12V Systeme an Land oder in mobilen Solar-Systemen
Technische Daten Modul:
- Gewicht: 6,62 kg
- Maße: 1070 mm x 585 mm x 35 mm
- Nennleistung Pmax: 120 W +3%
- Leerlaufspannung Voc: 22,41 V
- Nennspannung Vmp: 119,13 V
- Kurzschlussstrom Isc: 6,99 A
- Nennstrom Imp: 6,27 A
- Zulässige Systemspannung: 1000 V
- Temperaturbereich: -40°C bis +80°C
Die schwarzen Schutzkanten sind eine Zusatzleistung von uns, um Ihre Modulecken während des Transportes zu schützen. Vor der Montage der Module können diese Ecken entfernt werden.
Spannungswandler
Mit diesem Gerät können Sie aus 12 V Gleichspannung (z.B. aus Autobatterien, LKW-Batterien oder Batterien von Solarinselanlagen) 230 V Wechselspannung erzeugen und damit viele Haushaltsgeräte mit 230 V Nennspannung betreiben.
Lieferumfang: Wandler, Batterie Anschlusskabel DC ca. 60cm, Bedienungsanleitung inkl. Schema zur Verschaltung
Vorteile:
- modifizierte Spannung
- Softstart Funktion
- 2x Schutzkontaktdose
- durchschnittlicher Eigenverbrauch ohne Last im ausgeschalteten Zustand 0 Watt
- Verpolungsschutz für Batterie (Sicherung löst aus)
- Automatische Abschaltung bei Überlast oder Kurzschluss
- Zum Betrieb im KFZ zugelassen
- Stabiles Gehäuse aus Aluminium und Formblech
Details:
- Gewicht: 3 kg
- Maße: 322 x 208 x 78 mm
- Ausgangsspannung: 230 V (50Hz)
- Eingangsspannungsarbeitsbereich: 12 V
- Unterspannungsabschaltung: < 10.4V
- Überspannungsabschaltung: > 15.0 V
- relative Luftfeuchte: < 60%
- USB Geräte Stromversorgung: 1x 5V 2,1A
- Übertemperatur- schutzabschaltung: > 60°
- Unterspannungsalarm: < 10.6V
- Einbau Kabelfernbedienung: kein Einbau möglich
- Dauerleistung: 1500 W
- Spitzenleistung: 3000 W mind.20 ms für Anlauf- bzw. Kaltströme
- Wirkungsgrad: > 85% (typisch ca. 92%)
- Steckdose: 2 Schukosteckdosen
Laderegler
Der Laderegler wird zwischen Solarmodule und Batterie geschaltet und ist somit für die Steuerung des Ladevorgang verantwortlich, so kann die Batterie immer maximal geladen werden.
Auf dem Display lassen sich alle Spannungen, Ladevorgänge, Parameter anzeigen. Die Ladeschlussspannung können Sie über das Bedienfeld einstellen, daher kann der Solarladeregler an jeder Batterie genutzt werden. Es kann eingestellt werden, ab welcher Spannung der Unterspannungsschutz aktiviert werden soll und ab welcher Betriebsspannung der Unterspannungsschutz sich wieder zurück setzen soll.
Ein Überladen der Batterie kann verhindert werden, da der Laderegler bei Erreichen der eingestellten Ladeschlussspannung den Ladevorgang beendet und in Erhaltungsladung wechselt.
Vorteile:
- Über- und Tiefentladungsschutz für Batterie verhindert Rückspeisen zum Solarpanel
- Automatische Abschaltung sollte der Ladestrom die Kapazität des Reglers übersteigen
- Automatische Abschaltung bei Kurzschluss
- Verhindert Rückspeisung zum Panel
- Automatische Abschaltung bei Überlast und Kurzschluss
- Verbraucher werden bei Akkumulatoren-Unterspannung abgeschalten
- Überlast- und Kurzschlussschutz Verbraucherabschaltung bei Akkumulator-Unterspannung
- Automatische Temperaturkompensation
- Automatisches Identifizierungssystem des Spannungsniveaus
- Intelligenter PWM-Lademodus
- Einstellbare Ladeschlussspannung
- Nacht- und Zeitsteuerung
- Anzeige von Lade- und Entladeleistung in Ah
- Schutz vor Entladung der Batterie über Solaranschluss
- Unterspannungsabschaltung des Kleinverbraucherausgang
- Schutz bei Verpolung der Batterie
- Schutz bei Überlast und Kurzschlüssen
- für Bleisäure-, Gel- und AGM Akkus (Batterien)
- Darstellung mit LCD-Grafikdisplay
- Anzeige des Ladezustandes der Batterie wird angezeigt
Details:
- Gewicht: 0,3 kg
- Batteriespannung: 12V oder 24V automatische Erkennung
- Ladestrom: 30 A
- Eigenverbrauch: < 20 mA
- Maße: 178 mm x 102 mm x 46 mm
- Farbe: schwarz
An den 30 A Laderegler können insgesamt drei 120 Watt Module angeschlossen werden.
Die mitgelieferten Kabelsätze werden von unseren Mitarbeitern konfiguriert und geprüft. Sie enthalten die notwendigen Anschlüsse (Solar-Stecker, Batterieklemmen oder Aderendhülsen). Es werden geprüfte Solarkabel aus deutscher Produktion verwendet.
MIT DEM KAUF DIESER AUKTION BESTÄTIGEN SIE FOLGENDE BEDINGUNGEN GEMÄß § 12 ABS. 3 DE UND § 28 ABS. 62 AT:
- ANLAGE UNTER 30 KW PEAK
- AUF ODER IN DER NÄHE VON PRIVATWOHNUNGEN, PRIVATHÄUSERN, WOHNUNGEN SOWIE ÖFFENTLICHEN UND ANDEREN GEBÄUDEN, DIE FÜR DEM GEMEINWOHL DIENENDE TÄTIGKEITEN GENUTZT WERDEN, GARTENLAUBE DIE AUCH ZU WOHNZWECKEN GENUTZT WIRD
- ICH BIN PRIVATPERSON UND BETREIBER DER ANLAGE
- KEIN GEWERBLICHER WEITERVERKAUF
- HAFTUNG DES KUNDEN FÜR FALSCHE ANGABEN
- ALLE ERWORBENEN TEILE WERDEN AUSSCHLIESSLICH IN DIESER ANLAGE VERBAUT UND SIND WESENTLICHE KOMPONENTEN FÜR DEN BETRIEB DER PV-ANLAGE. WEITERE NACHWEISE ÜBER DEN VERBAU IN DER ANLAGE KÖNNEN BEI BEDARF VON MIR ERBRACHT WERDEN.
