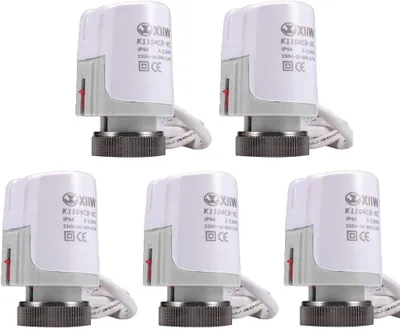

10Stk Stellantrieb Fussbodenheizung 230V M30x1,5 NC (stromlos geschlossen), Stellmotor für Fußbodenheizung, Ventil für nahezu Jeden Heizkreisverteiler

TECHNISCHE DATEN
Stromaufnahme max. 5 A / 250V (AC)
Stromaufnahme Microschalter max. 700 mA / 250V (AC)
Nennspannungsimpuls: 4 kV
Antriebsart: Linearantrieb
Maximalhub Antrieb: 3,5 mm
Nennspannung: 230V AC (+10% / -15%)
Frequenz: 50/60 Hz
Leistungsaufnahme: 2,0 W im Dauerbetrieb
Ausführung: NC (stromlos geschlossen)
2-polig
Laufzeit:3-5 min
Schutzart: IP 54
Elektrische Schutzklasse: II
Anschlußkabel: Länge 0,8 m
Umgebungstemperatur: 0°C50°C
Lagertemperatur: -25°C 60°C

Mechanischer Anschluß: Gewindering M 30 x 1,5

ANWENDUNG
Der Stellantrieb arbeitet nach dem ON/OFF (AN/AUS) Prinzip und wird meist über ein Raumthermostat gesteuert.

BETRIEB
Bei montiertem Stellantrieb ist das Ventil geschlossen und hat keinen Durchfluß. Bei Stromzufuhr am Stellantrieb erwärmt sich das Thermoelement, dehnt sich aus und führt zu einer linearen Bewegung
des Ventilstiftes der den Stellantrieb öffnet und den Durchfluß ermöglicht.
Bei Abschalten der Stromzufuhr schließt das Ventil dank der Federkraft.
Am oberen Teil des Stellantriebes befinden sich Hubanzeige , die Hubanzeige ob das Ventil geöffnet ist.

INSTALLATION
1. Bauschutzkappe oder Handrad des Ventils entfernen
2. die Ringmutter des Stellantriebs manuell auf das Ventilgewinde aufschrauben und dieses damit blockieren
3. die elektrischen Anschlüsse gemäß Schaltplan vornehmen
4. den Verbindungsstecker an den Stellantrieb anstecken

ACHTUNG DEN STELLANTRIEB AUCH IM FALLE EINES ES NICHT ÖFFNEN, ES BESTEHT GEFAHR VON PERSONENSCHÄDEN.
