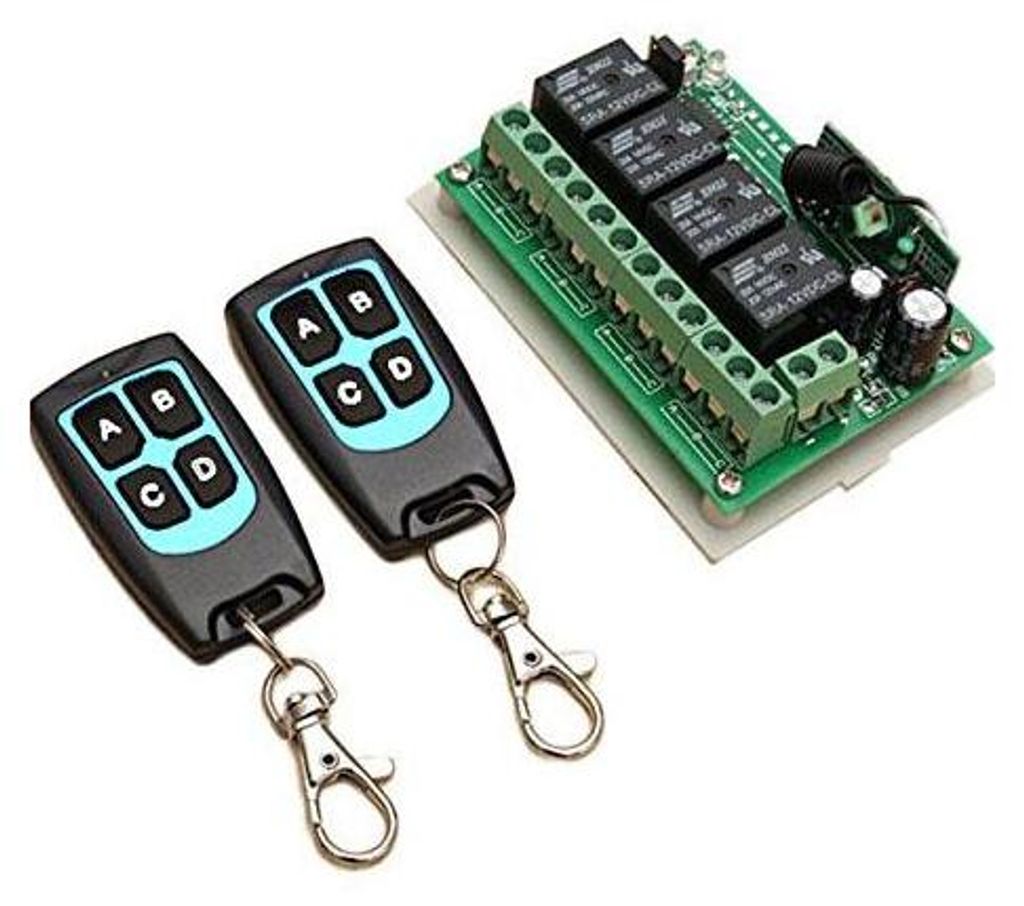

Funkfernbedienung + Empfänger Modul, inkl. 4-Kanal Relais - 12V, 433 MHz 200m

Übersicht:

• Funkfernbedienung mit 4-Kanal Relais Empfängermodul
• Geeignet für die autonome Ansteuerung von elektrischen Schaltungen (z. B. Garagentore, Fenster, Autotüren, etc.)
• Die 4 Relais können getrennt voneinander angesteuert werden
• Einfache Programmierung über die Programmtaste auf der Platine

Anleitung:

• Drücken Sie die Lerntaste, die Anzeige blinkt, lösen Sie Ihren Finger, drücken Sie eine beliebige Taste auf der Fernbedienung, die Anzeige blinkt 2x und erlischt. Das bedeutet, dass die Informationen erfolgreich gespeichert wurden.
• Es können mehr als 12 PCS 2262- oder 1527-Chips mit den unterschiedlichen Codes der drahtlosen Fernbedienung gelernt werden.
• Löschen: Drücken Sie die Lerntaste etwa 8 Sekunden lang, die Anzeige geht an und aus, das bedeutet, dass die gespeicherten Informationen erfolgreich entfernt wurden.

Programmieranleitung:

1. Stromversorgung anschließen
Verbinden Sie das Modul mit einer 12V Gleichstromquelle. Achten Sie darauf, dass die Polarität korrekt ist.
Sobald das Modul mit Strom versorgt ist, leuchtet in der Regel eine Status-LED auf, die anzeigt, dass das Modul betriebsbereit ist.

2. In den Lernmodus wechseln und Modus wählen
Drücken Sie die Lern-Taste, um das Modul in den Lernmodus zu versetzen.
Schalten Sie in den gewünschten Modus (Pin L/S1/T):

Momentaner Modus: verbindet keine zwei Pins.
Das Relais ist nur so lange aktiv, bis eine Taste losgelassen wird.

Ein-/Aus-Modus: verbindet Pin2 und Pin3 bzw. S1 und T.
Einmaliges Drücken der jeweiligen Taste schaltet das Relais ein, ein erneutes Drücken schaltet es wieder aus.

Verriegelungs-Modus: verbindet Pin1 und Pin2 bzw. L und S1.
Ein Relais bleibt aktiv, bis eine andere Taste gedrückt wird.

3. Fernbedienung koppeln
Drücken Sie eine Taste auf der Funkfernbedienung, die Sie mit dem Relais steuern möchten, während das Modul im Lernmodus ist.
Das Empfängermodul erkennt das Signal und speichert es.
In der Regel zeigt das Modul durch ein kurzes Aufleuchten oder Erlöschen der LED an, dass der Lernvorgang erfolgreich war.

4. Testen
Nachdem die Funkfernbedienung programmiert wurde, kannst du die Tasten der Fernbedienung drücken, um die entsprechenden Relais zu aktivieren oder zu deaktivieren.

Zurücksetzen des Empfängers:
Falls Sie die Programmierung zurücksetzen möchten, halten Sie die Lern-Taste ca. 8 Sekunden gedrückt, bis die LED-Anzeige erlischt.

Funktionsweise der Ausgabe:

• Selbstverriegelung: Verbinden Sie JP1 mit der Ausschneidekappe.
• Die Ausschneidekappe ist unbesetzt, JP1 und JP2 sind auch nicht verbunden.
• Verbinden Sie JP2 mit der Aussparungskappe.

Spezifikationen:

Empfänger

• 1. Betriebsspannung: DC 12 V
• 2. Ruhe Weniger als 6 mA
• 3. Betriebstemperatur: -40 °C bis +80 °C
• 4. Empfängerempfindlichkeit: mehr als -105 dBm
• 5. Betriebsfrequenz: 433 MHz
• 6. Ausgangsspannung: DC und AC sind optional
• 7. Ausgangsstrom: Weniger als 3 A
• 8. Max. Laststrom: 10 A
• 9. Abmessungen: 72 x 52 x 26 mm

Fernbedienungssender

• 1. Fernentfernung: 200 m
• 2. Betriebsspannung: DC 12 V
• 3. Frequenz: 433 MHz
• 4. Betriebsstrom: 13 mAh
• 5. Codetyp: Festcode/Lerncode
• 6.Abmessungen: 58 x 39 x 14 mm

Hinweis: Bei diesem Produkt wird keine Anleitung mitgeliefert.

Lieferumfang:

• 1x Relais / Empfänger-Modul
• 1x Fernbedienung
