Montagehaken Hakenhalter für U-Profil 100 mm verzinkt, rostfrei, für Gitterroste

Satz von Elementen zur Befestigung von Gitterrosten an einem U-Profil 100 mm.

Satzinhalt:

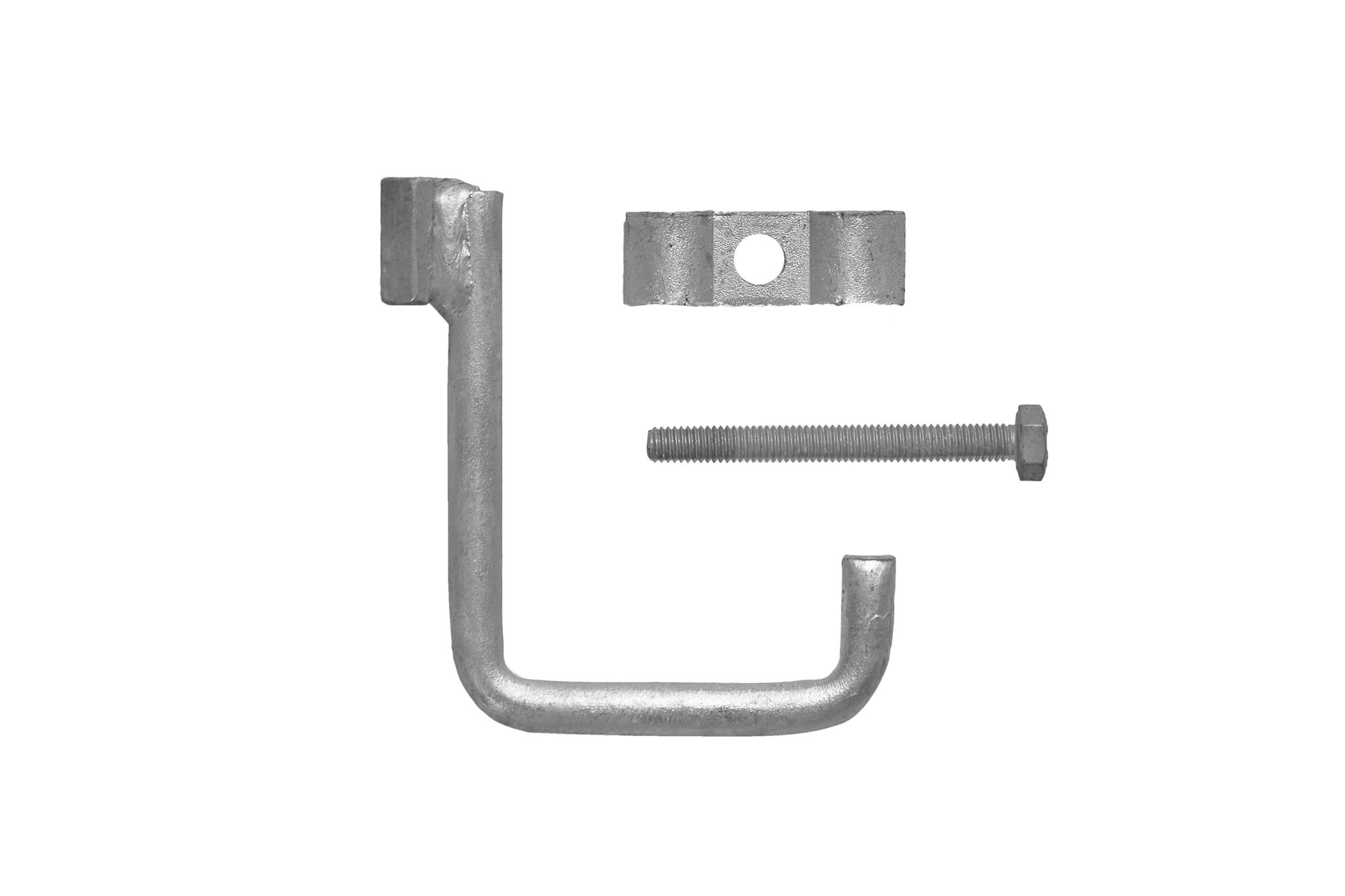

• Obere Klammer, feuerverzinkt,

• Sechskantschraube 8×70, feuerverzinkt,

• Hakenhalter, feuerverzinkt

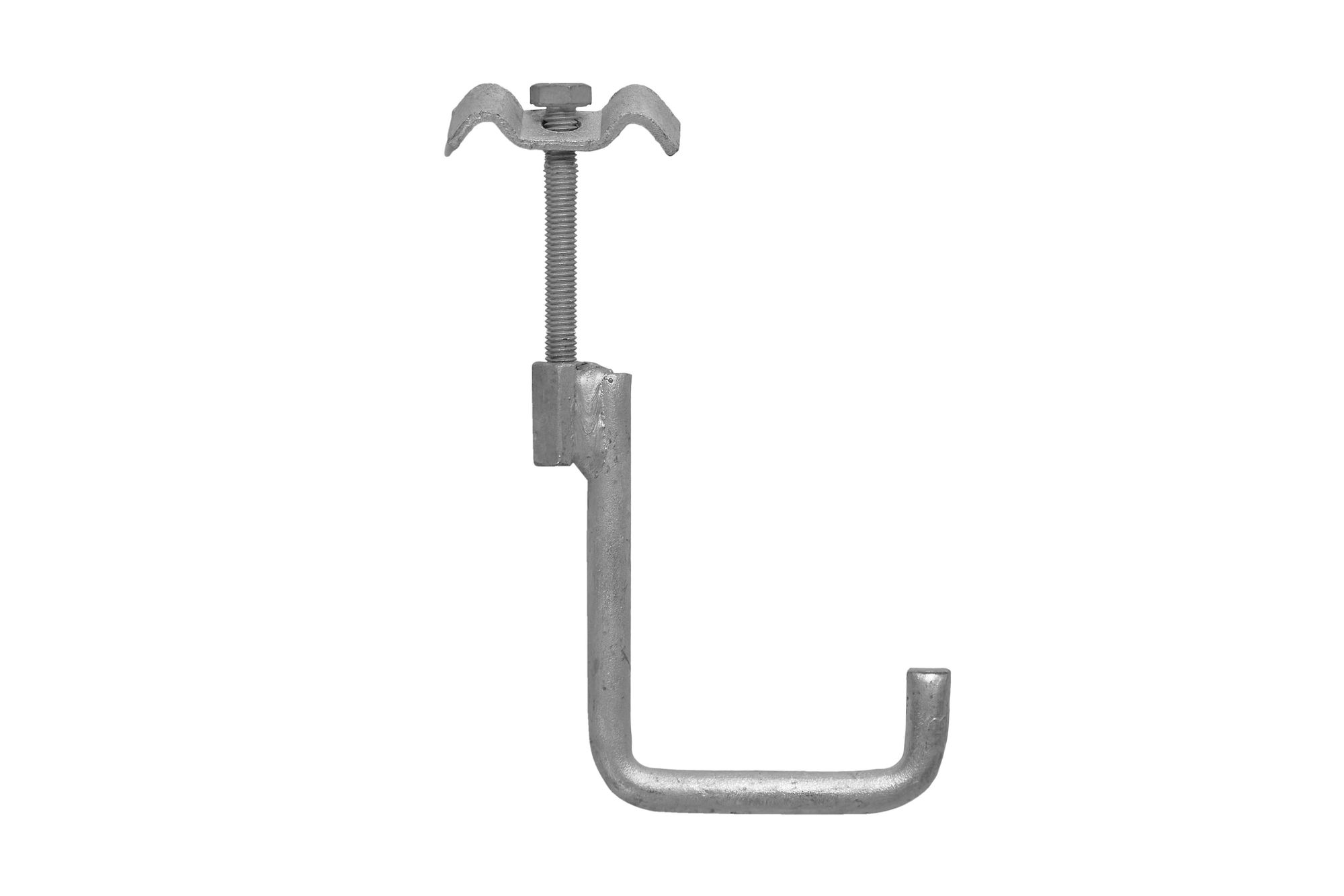

Mit diesem Set ist die Montage von Gitterrosten an einer tragenden Konstruktion aus Stahlprofilen möglich. Das Produkt ist passend für Gitter mit Standardmaschenweiten von 33×33 bzw. 34×38 mm.

Montage

Die Halterung eignet sich überall dort, wo eine Durchgangsmontage durch die Konstruktion nicht möglich ist. Der Hakenhalter für U-Profile ist in weiteren Größen von 80 bis 160 mm erhältlich. Die maximale Höhe des zu befestigenden Gitterrosts beträgt 50 mm.

Es wird empfohlen, zwei Halterungen pro laufendem Meter zu verwenden.

Wenn diese Art der Befestigung nicht möglich ist, kann alternativ eine Durchgangsmontage mit oberer Klammer, Schraube und Mutter (ohne Haken) oder eine Direktmontage mit z. B. selbstbohrenden Schrauben erfolgen.

Anwendung

Die Klemme wird für Gitterroste mit folgenden Parametern verwendet:

• Tragstabstärke: 2 oder 3 mm (g);

• Tragstabhöhe: von 20 bis 40 mm (h);

• Abstand der Tragstäbe (erste Maßangabe der Masche): 33 mm oder 34 mm (a);

• Minimaler Abstand der Querstäbe/Stäbe (zweite Maßangabe der Masche): 22 mm bei Pressrosten oder 24 mm bei geschweißten Rosten (b).

Korrosionsschutz

Die Halterungen werden einer Feuerverzinkung gemäß der Norm PN-EN ISO 1461 unterzogen, bei der eine dicke Zinkschicht als Schutzbeschichtung aufgetragen wird. Diese Art der Beschichtung bietet einen effektiven Schutz vor Korrosion und Witterungseinflüssen – bis zu 50 Jahre (Umweltklasse C1 gemäß PN-EN ISO 12944-2).

Technische Daten

Obere Klammer

• Material: Stahl

• Oberfläche: feuerverzinkt

• Breite: 18 mm

• Stärke: 2 mm

• Lochdurchmesser: 9 mm

• Tragstababstand im Gitterrost: 33 mm oder 34 mm

• Querstababstand im Gitterrost: min. 22 mm (Pressroste) oder min. 24 mm (geschweißte Roste)

• Tragstärke des Tragstabs im Gitterrost: 2 oder 3 mm


Schraube

• Typ: Sechskantschraube, mit Vollgewinde

• Norm: PN 82105 ; DIN 933

• Oberfläche: feuerverzinkt

• Durchmesser x Länge: 8x70 mm

Unterer Hakenhalter

• Material: Stahl

• Oberfläche: feuerverzinkt

• Länge B: 64 mm

• Länge L: 100 mm

• Tragstababstand im Gitterrost: 22 mm, 25 mm, 33 mm, 34 mm

• Stabdurchmesser: 10 mm


Mutter

• Material: Stahl

• Oberfläche: feuerverzinkt

• Größe: M8

• Norm: PN 82151 ; DIN 557
