Befestigung Gitterrost Klammer Befestigungsmaterial, Rosthöhe 25 / 30 / 40 mm

Befestigung Gitterrost Klammer Befestigungsmaterial, Rosthöhe 25 / 30 / 40 mm

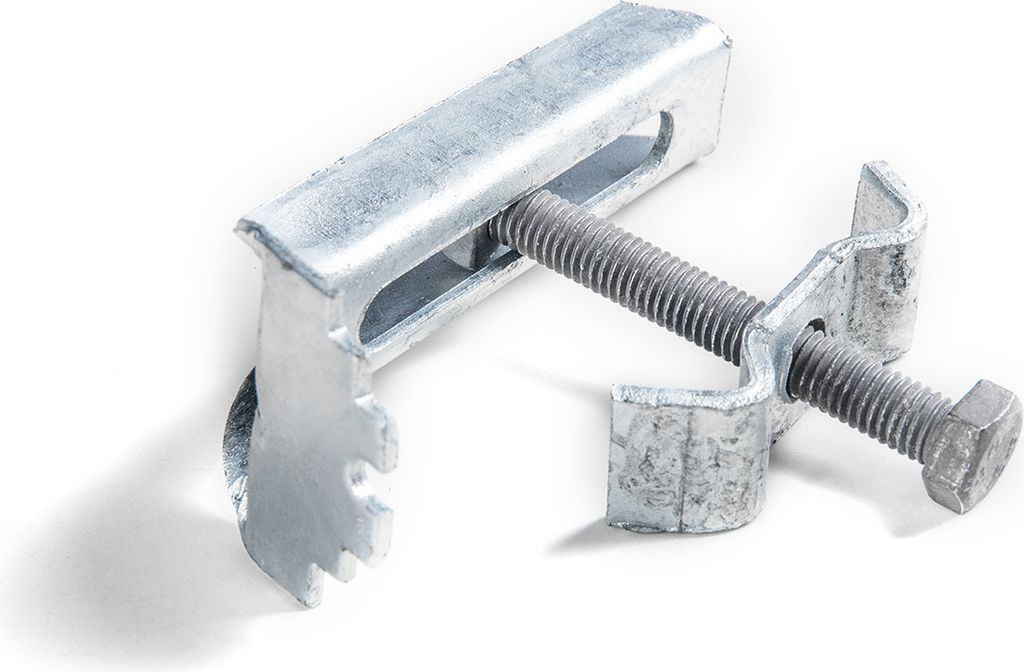

Das Standardbefestigungsklemme besteht aus einem Satz von Elementen, die für die Befestigung von Gitterrosten an einer tragenden Struktur verwendet werden, meist aus Stahl (Winkel, Rinne, I-Profil).

Dank dieser Art von Verbindung können wir das Gitter dauerhaft und sicher mit dem Untergrund verbinden, ohne das Material der Trägerstruktur zu beeinträchtigen.

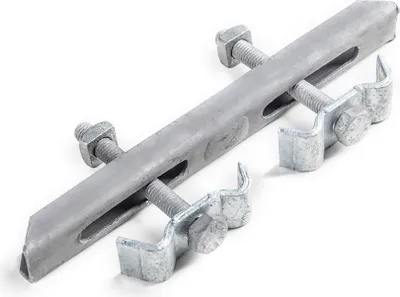

Der Bausatz besteht aus den folgenden Komponenten:

• obere Halterung,

• Verbindungsschraube 8x70 mm,

• Tretlager

• Vierkantmutter M-8

Alle Komponenten sind durch Feuerverzinkung gegen Korrosion geschützt.

Montage

Die Montage ist einfach und erfordert keine speziellen Werkzeuge oder Fähigkeiten. Die obere Halterung wird zwischen den Auflageflächen so nah wie möglich an der Auflage positioniert  (das sind die, die auf beiden Seiten auf den Stützen aufliegen). Dann wird eine Schraube mit einem Durchmesser von 8 mm durch die Durchgangsbohrung in das Langloch im unteren Fuß eingeführt. Die Flosse wird steif eingestellt und das Ganze mit einer Vierkantmutter unter Verwendung eines 13er Schlüssels zusammengeschraubt.

Pro laufendem Meter Gitterrost werden zwei Stück Halter verwendet(z.B. für 1000x1000 mm Gitterrost sind 4 Stück Halter ausreichend).

Verwendung

Die Halterung wird für die Montage von Gitterrosten mit den folgenden Parametern verwendet:

• tragende Flachstange mit einer Höhe von 20 bis 40 mm (h) ;

• tragende Flachstange mit einer Dicke von 2 oder 3 mm (g) ;

• Abstand der tragenden Flachstangen (erste Abmessung der Maschengröße) - 33 mm oder 34,3 mm (a) ;

• Mindestabstandder Flachstäbe/Querstäbe (zweite Abmessung der Maschengröße): 22 mm - Einpressroste oder 24 mm - Schweißroste (b).

Die Konstruktion, an der der Gitterrost befestigt wird, muss eine geeignete Auflagefläche haben. Die häufigsten Anwendungen hierfür sind Kanäle, Winkel oder I-Profile.

Korrosionsschutz

Um die Griffe vor Umwelteinflüssen - Regen, Schnee, Feuchtigkeit - zu schützen, erfolgt eine Feuerverzinkung, bei der eine dicke Zinkschicht aufgetragen wird, die mit dem Stahl zu einer dauerhaften Schutzschicht verbindet. Die Methode bietet einen Korrosionsschutz von bis zu 50 Jahren (für Umgebung C1 gemäß EN ISO 12944-2). Die Feuerverzinkung entspricht der Norm EN ISO 1461.

Technische Daten

Obere Klammer

• Werkstoff: Stahl

• Oberfläche: feuerverzinkt

Schraube

• Typ: Sechskantkopf, Vollgewinde

• Norm: PN 82105; DIN 933

• Oberfläche: feuerverzinkt

• Durchmesser x Länge: 8x70 mm

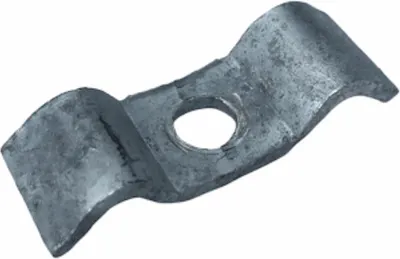

Untere Flosse

• Werkstoff: Stahl

• Oberfläche: feuerverzinkt

Vierkantmutter

• Werkstoff: Stahl

• Oberfläche: feuerverzinkt

• Abmessung: M-8

• Norm: PN 82151; DIN 557
