Die Klemme mit Teller ist ein Set von Bauteilen, das zur Befestigung von Gitterrosten an einer Tragkonstruktion verwendet wird, die meist aus Stahlprofilen wie Winkelprofilen, U-Profilen oder I-Profilen besteht.

Durch die Verwendung dieser Verbindung können wir das Gitterrost dauerhaft und sicher mit dem Untergrund verbinden, ohne dabei das Material der Tragkonstruktion zu beeinträchtigen.

Alle Elemente sind durch feuerverzinken vor Korrosion geschützt.

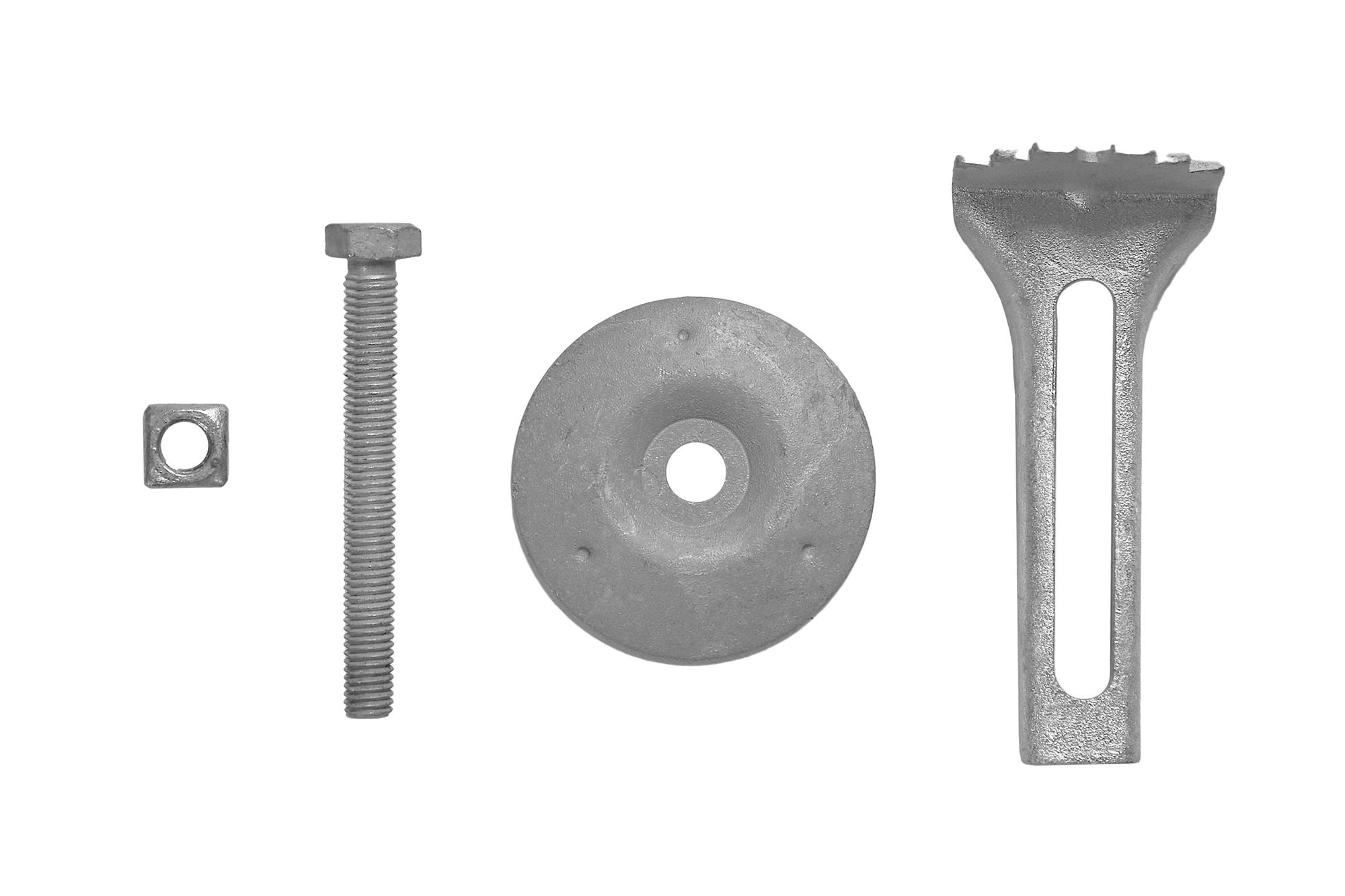

Das Set besteht aus folgenden Komponenten:

• Teller

• Verbindungsschraube 8x70 mm

• Unterklammer

• Quadratische Mutter M-8

Montage

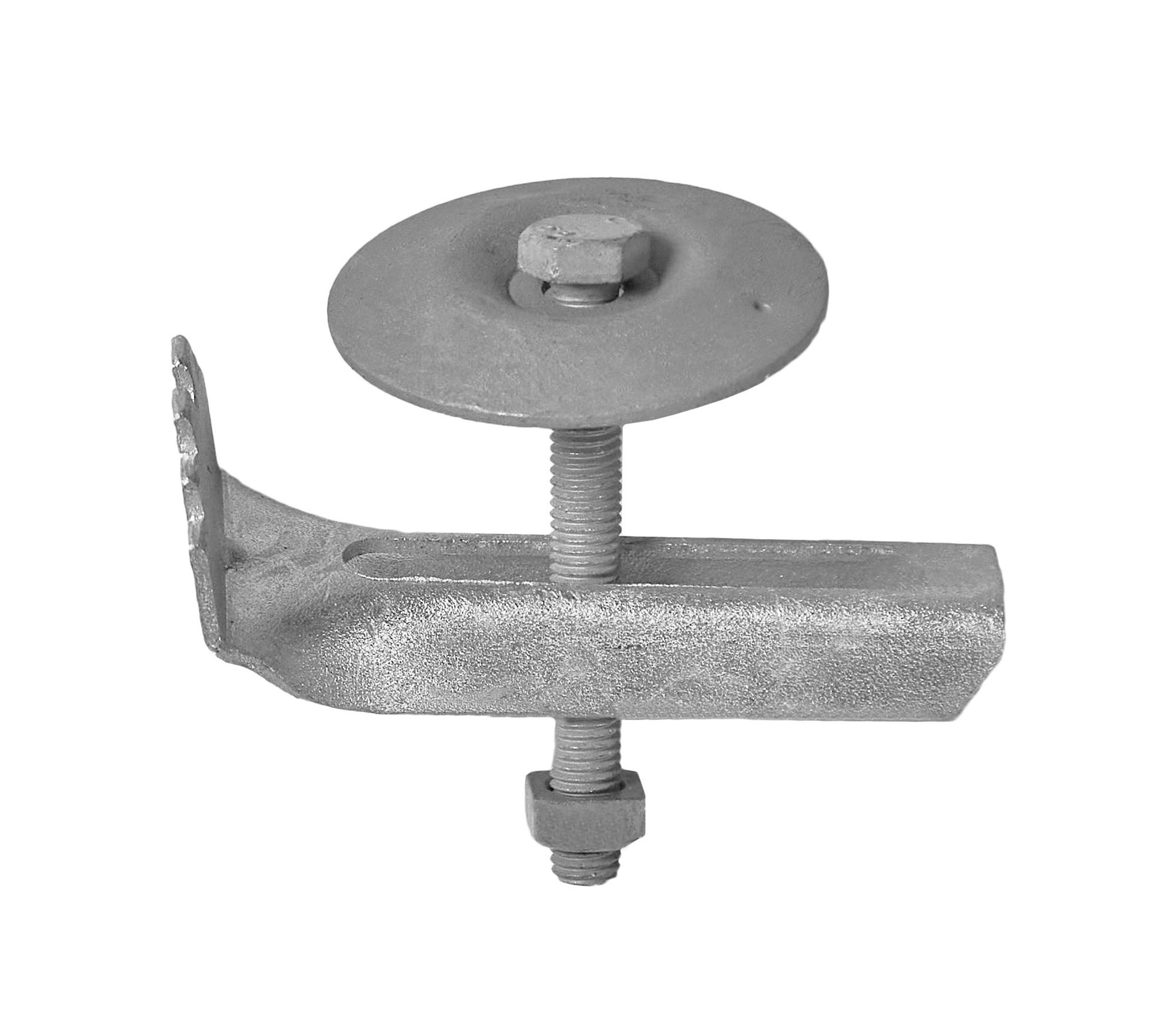

Die Befestigung ist einfach und erfordert keine speziellen Werkzeuge oder Fähigkeiten. Der Teller wird zwischen die Tragflachstäbe (diese sind beidseitig auf den Stützen abgestützt) möglichst nah an die Stütze positioniert. Anschließend wird durch das Durchgangsloch eine Schraube mit einem Durchmesser von 8 mm eingeführt, die durch das längliche Loch in der Unterklammer verläuft. Die Klammer wird fest eingestellt und die gesamte Konstruktion mit einer quadratischen Mutter und einem 13er Schlüssel zusammengezogen.

Für jeden Meter Gitterrost werden zwei Halterungen benötigt (z. B. für ein Gitterrost von 1000x1000 mm sind 4 Halterungen ausreichend).

Anwendung

Der Teller wird für die Montage von Gitterrosten mit folgenden Parametern verwendet:

• Tragflachstäbe mit einer Höhe von 20 bis 40 mm (h)

• Tragflachstäbe mit einer Dicke von 2 oder 3 mm (g)

• Abstand der Tragflachstäbe (erste Dimension der Maschenweite): 22 mm, 33 mm oder 34,3 mm (a)

Die Konstruktion, an der der Gitterrost befestigt wird, muss eine geeignete Auflagefläche bieten. Häufig werden dafür U-Profile, Winkelprofile oder I-Profile verwendet.

Korrosionsschutz

Um die Halterungen vor Umwelteinflüssen wie Regen, Schnee und Feuchtigkeit zu schützen, wird feuerverzinken angewendet. Dabei wird eine dicke Zinkschicht aufgebracht, die sich dauerhaft mit dem Stahl verbindet und eine schützende, korrosionsbeständige Schicht bildet. Diese Methode bietet einen korrosionsschutz von bis zu 50 Jahren (für die Umgebungsklasse C1 gemäß EN ISO 12944-2). Das feuerverzinken entspricht der Norm EN ISO 1461.

Technische Daten

Teller:

• Material: Stahl

• Oberfläche: feuerverzinkt

• Durchmesser: 55 mm

• Öffnung: 9 mm

Schraube

• Typ: Sechskantkopf mit vollständigem Gewinde

• Norm: PN 82105; DIN 933

• Oberfläche: feuerverzinkt

• Durchmesser x Länge: 8x70 mm

Unterklammer

• Material: Stahl

• Oberfläche: feuerverzinkt

Quadratische Mutter

• Material: Stahl

• Oberfläche: feuerverzinkt

• Abmessung: M-8

• Norm: PN 82151; DIN 557
