S'AFIELINA Heizkörper Anschlussgarnitur Multiblock Set Heizkörper 15mm/16mm, Anthrazit, Messing,G 1/2" Gewinde,Für Eckmontage und Durchgangsform

S'AFIELINA Multiblock Heizkörperventil mit Thermostat

Flexible Rohr- und Anschlusslösung

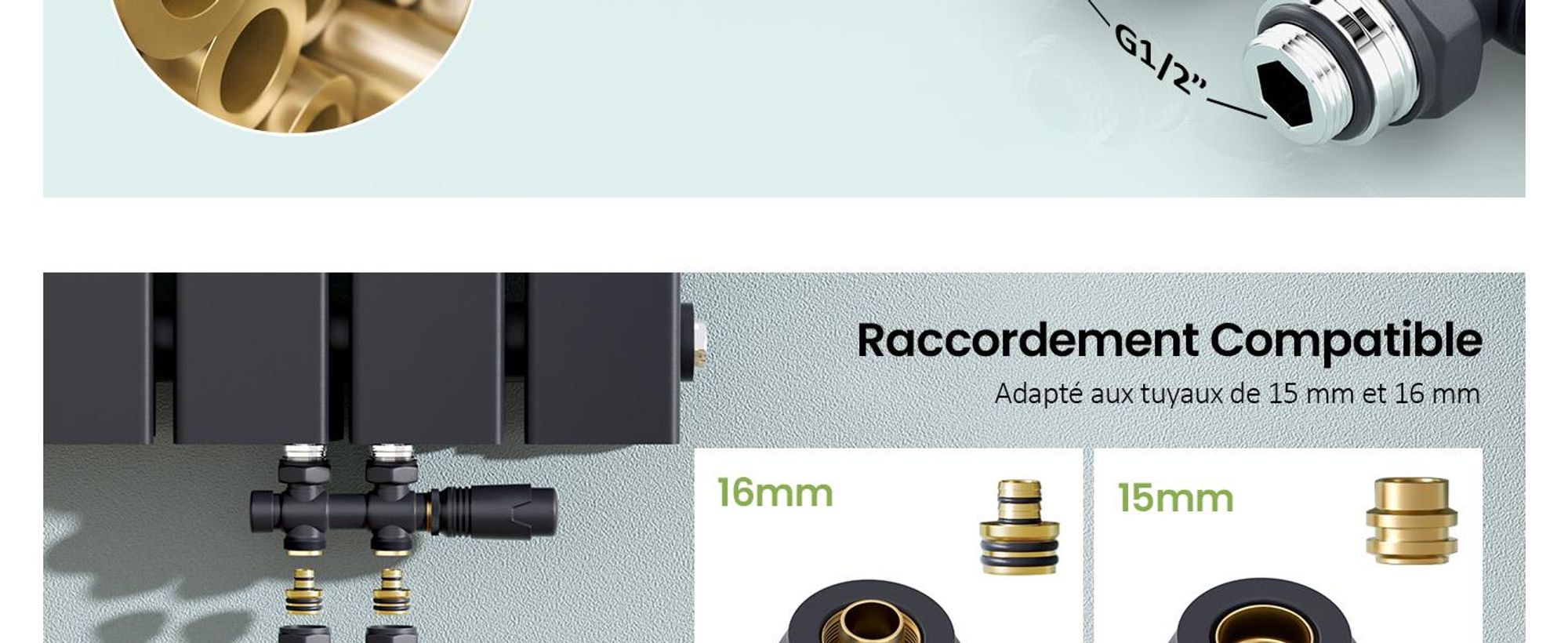

【FÜR 15-MM-KUPFERROHR UND 16-MM-VERBUNDROHR】
Der Multiblock-Ventilblock ist für geeignete 15-mm-Kupferrohre sowie 16 × 2,0 mm PEX-AL-PEX-Verbundrohre vorgesehen. Für die 16-mm-Ausführung wird der vormontierte Anschluss verwendet. Bei einer 15-mm-Rohrinstallation wird dieser entsprechend der Montageanleitung durch den vorgesehenen 15-mm-Adapter ersetzt.

【50-MM-MITTELANSCHLUSS FÜR ZWEIROHRSYSTEME】
Die Anschlussarmatur ist für geeignete Heizkörper mit 50 mm Abstand zwischen Vor- und Rücklauf ausgelegt. Das Heizkörperanschlussgewinde beträgt G 1/2″. Das Multiblock Ventil ist für Zweirohr-Heizsysteme vorgesehen und nicht für Einrohrsysteme geeignet.

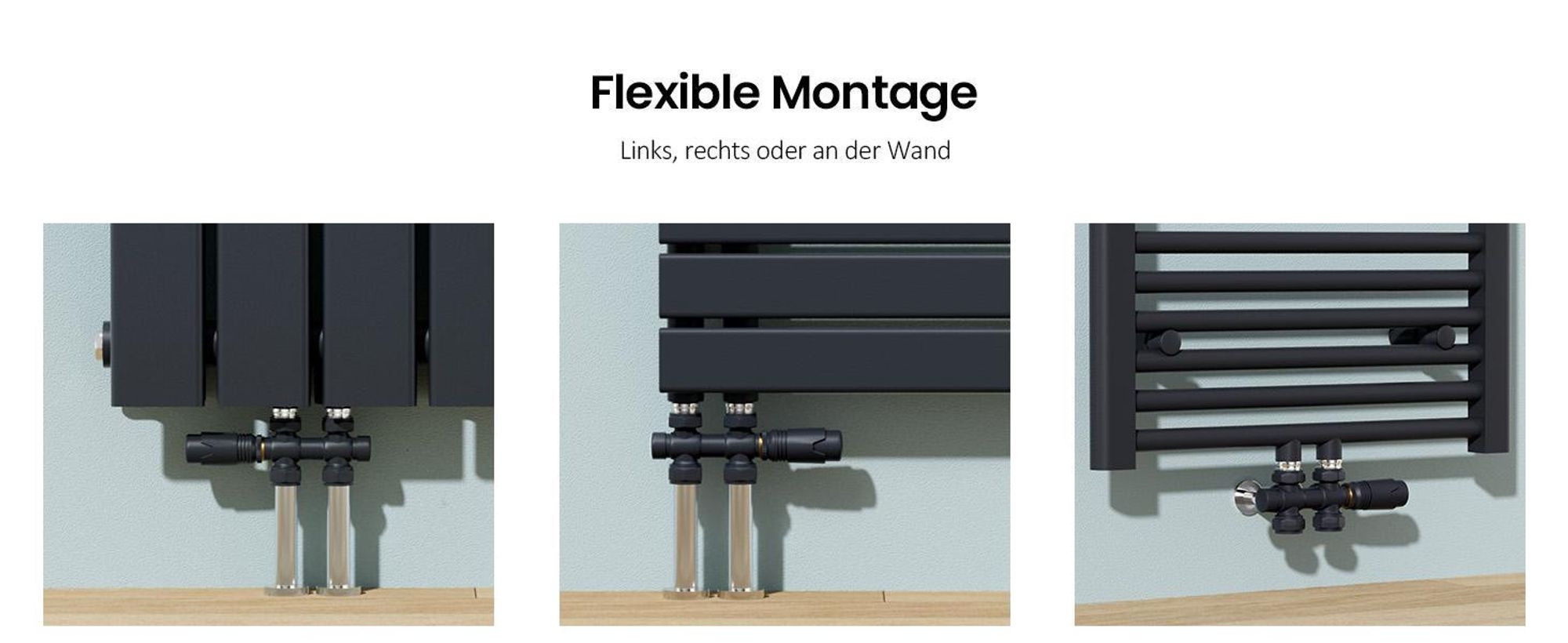

【WAND- ODER BODENANSCHLUSS】

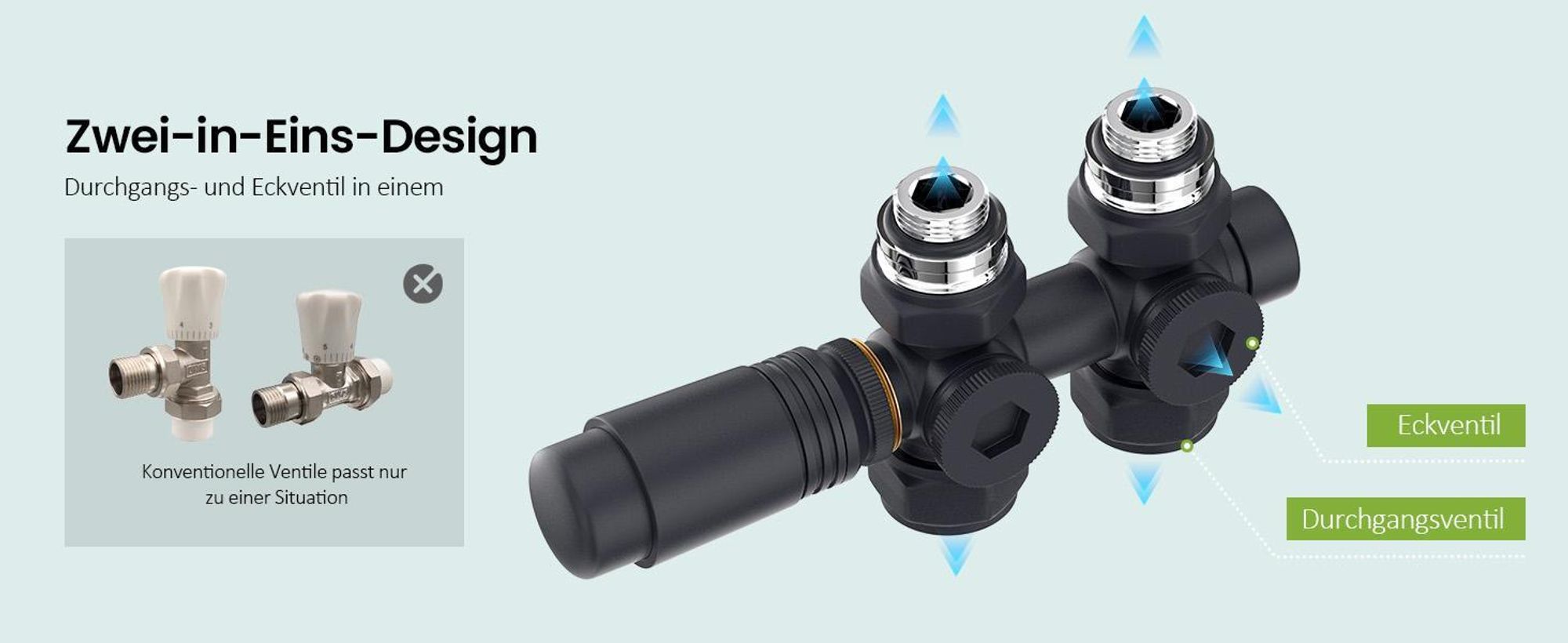

Die Kombination aus Winkel- und Durchgangslösung ermöglicht je nach Rohrführung eine Installation mit Rohren aus der Wand oder aus dem Boden. Dadurch kann das Heizkörperventil an unterschiedliche Einbausituationen angepasst werden.

【THERMOSTATKOPF LINKS ODER RECHTS MONTIERBAR】
Der Thermostatkopf kann abhängig von der vorgesehenen Installation links oder rechts angeordnet werden. Das Thermostatkopf-Gewinde beträgt M30 × 1,5 mm.

Temperaturregelung

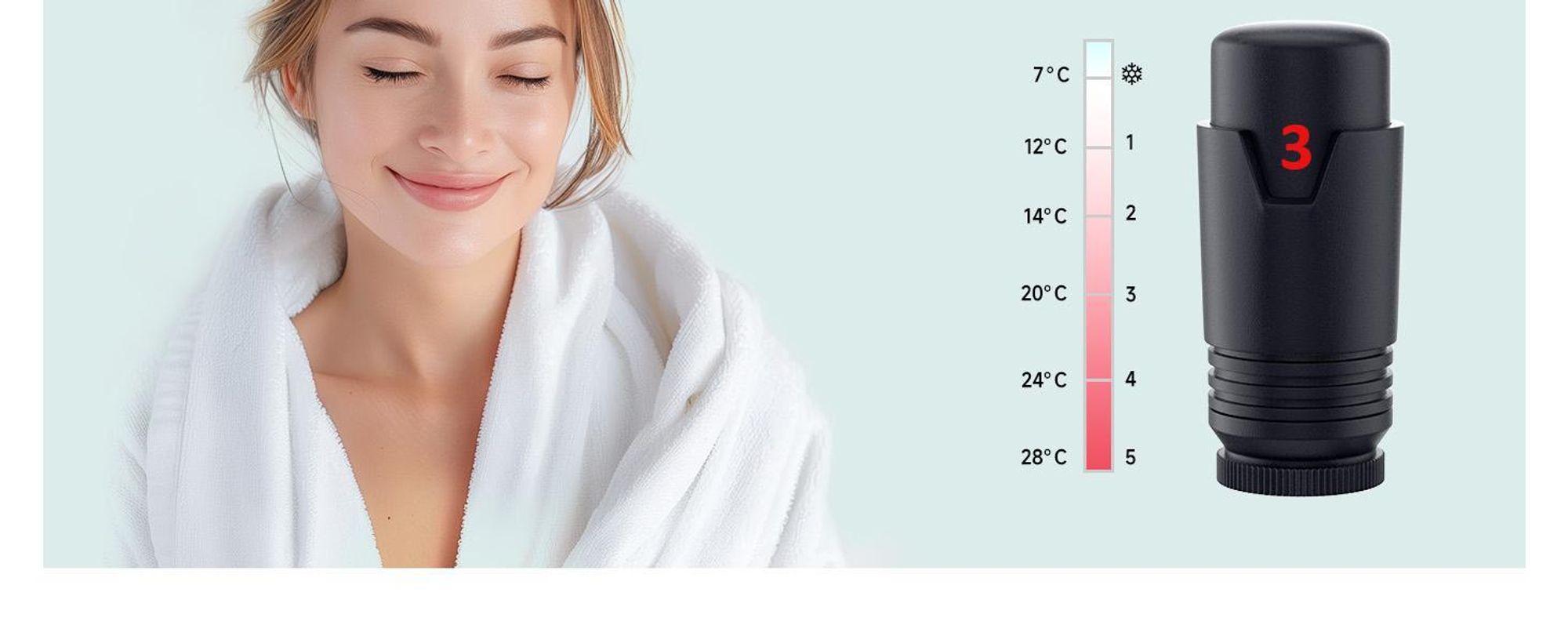

【7 EINSTELLPOSITIONEN】
Der Thermostatkopf verfügt über 7 Einstellpositionen. Der vorgesehene Sollwertbereich liegt bei ca. 12–28 °C. Die tatsächliche Raumtemperatur hängt unter anderem von Heizsystem, Vorlauftemperatur, Raumgröße, Dämmung und Einbausituation ab.

【WARMWASSERBETRIEB】
Das Thermostatventil ist für geeignete Warmwasser-Heizsysteme vorgesehen. Der maximale Betriebsdruck beträgt 10 bar, die maximale Druckdifferenz 0,6 bar. Die maximal zulässige Heizwassertemperatur beträgt 100 °C.

Technische Daten

• Produkttyp: Multiblock-Ventilblock mit Thermostatkopf

• Heizsystem: Zweirohrsystem

• Betriebsart: Warmwasser

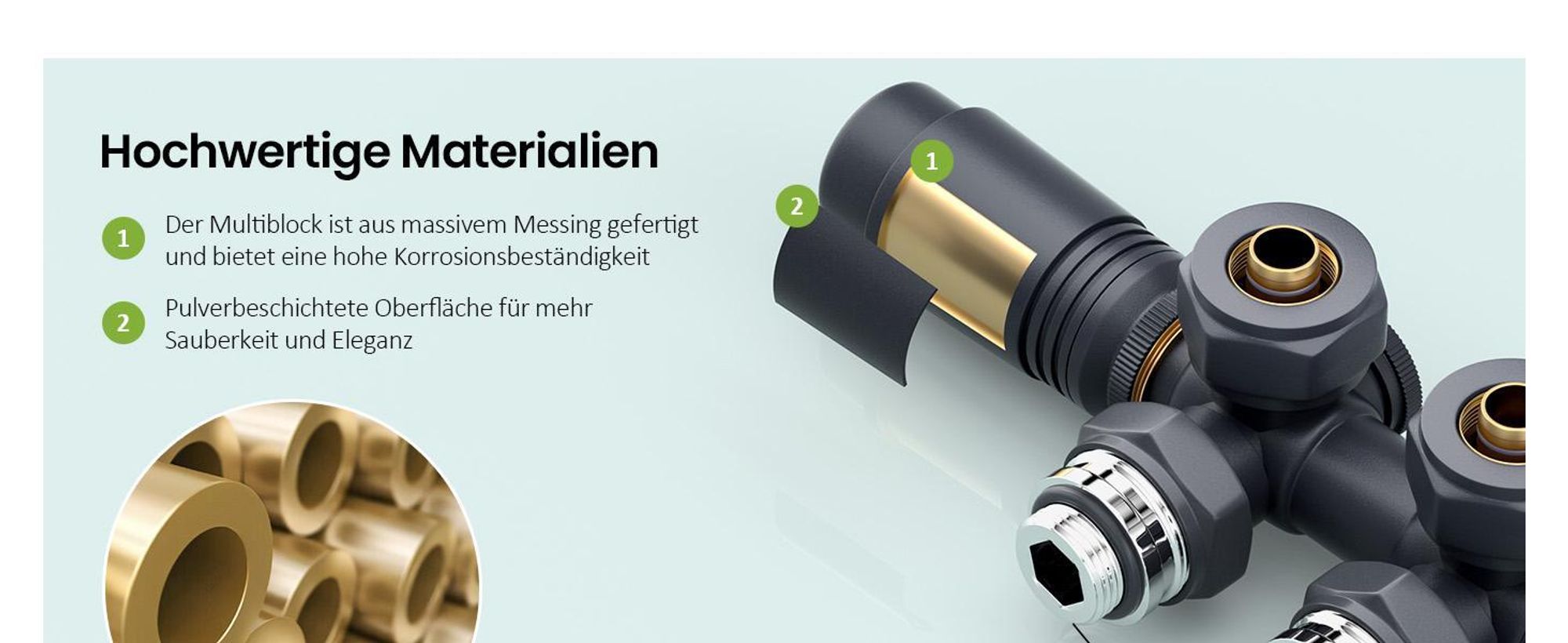

• Material: Messing

• Farben/Oberflächen: Chrom / Weiß / Anthrazit

• Mittelanschluss: 50 mm

• Heizkörperanschluss: G 1/2″

• Rohranschluss: G 3/4″

• Thermostatkopf-Gewinde: M30 × 1,5 mm

• Thermostatkopf: 7 Einstellpositionen

• Sollwertbereich: ca. 12–28 °C

• Max. Betriebsdruck: 10 bar

• Max. Druckdifferenz: 0,6 bar

• Max. zulässige Heizwassertemperatur: 100 °C

• Geeignet für: 15-mm-Kupferrohr

• Geeignet für: 16 × 2,0 mm PEX-AL-PEX-Verbundrohr

• Thermostatkopf: links oder rechts montierbar

• Rohrführung: Wand- oder Bodenanschluss

• Gewicht: ca. 900 g

Geeignete Anwendungen

Das Multiblock Thermostatventil kann je nach vorhandener Installation für geeignete:

• Badheizkörper

• Handtuchheizkörper

• Badezimmerheizkörper

• Heizkörper mit 50-mm-Mittelanschluss

• Zweirohr-Heizsysteme

verwendet werden.

Vor dem Kauf prüfen

Bitte vor der Bestellung folgende Punkte mit der vorhandenen Heizungsinstallation abgleichen:

• Mittelanschluss-Abstand: 50 mm

• Heizkörpergewinde: G 1/2″

• Rohrmaß: 15 mm oder 16 × 2,0 mm

• Heizsystem: Zweirohrsystem

• gewünschte Rohrführung aus Wand oder Boden

• verfügbare Montageposition für den Thermostatkopf

Nicht jeder Heizkörper verfügt über dieselben Anschlussmaße oder Rohrsysteme.

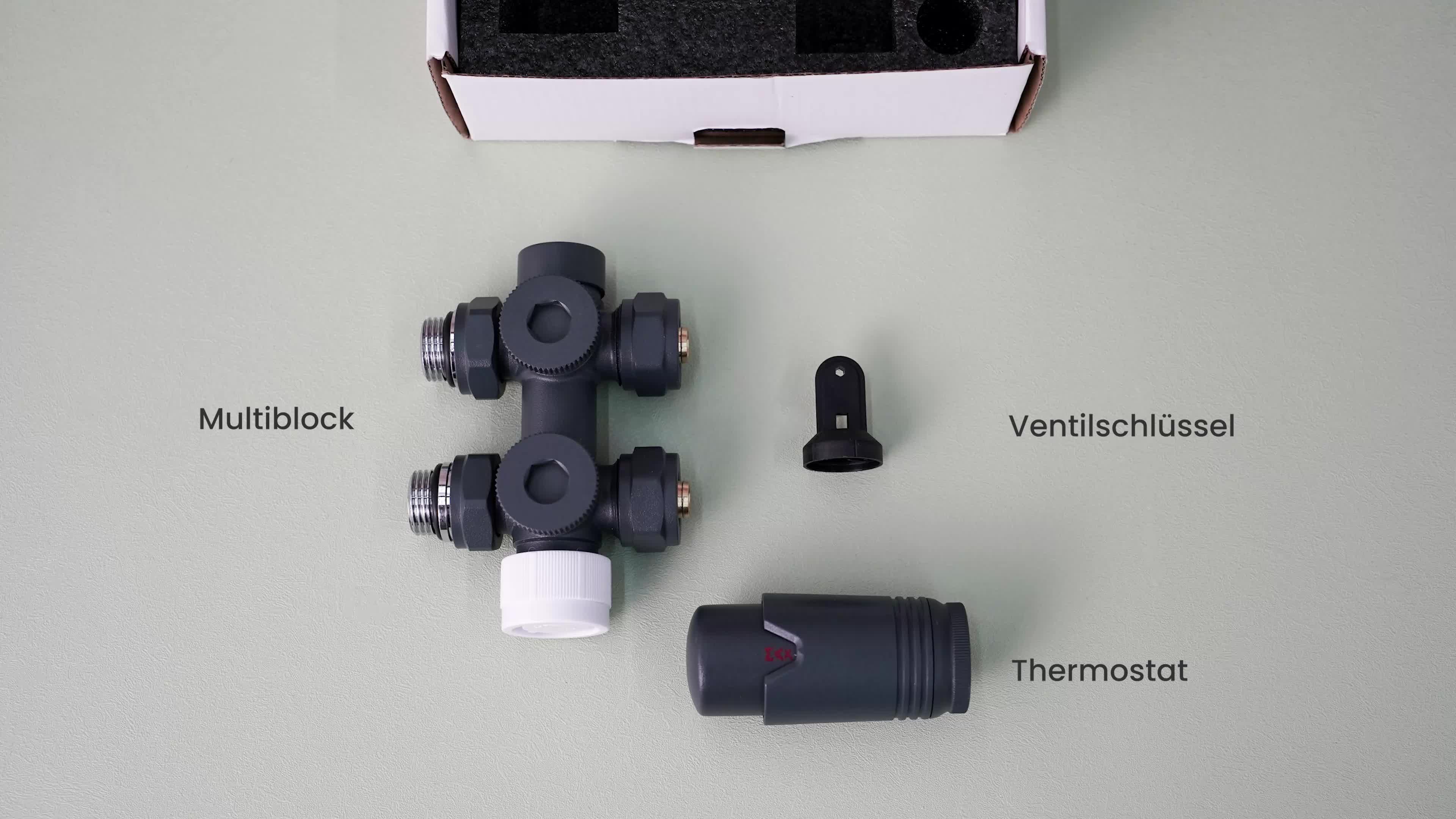

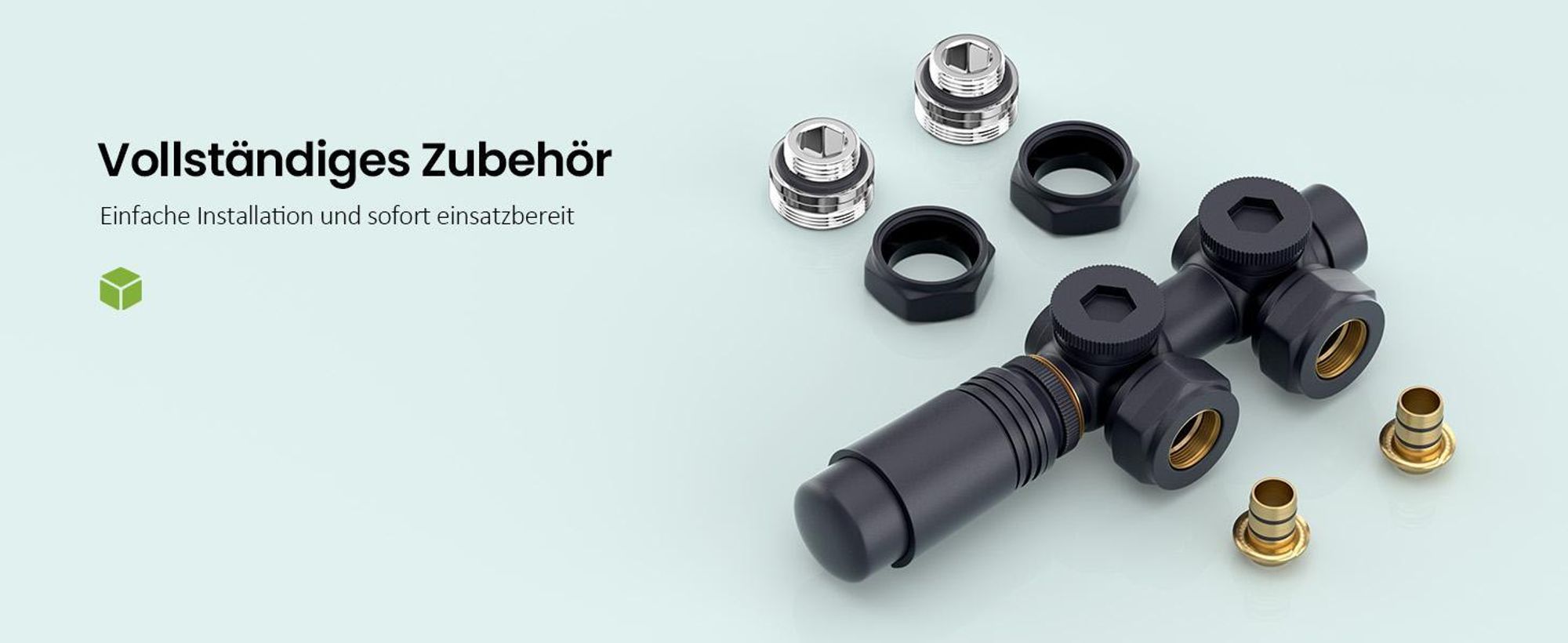

Lieferumfang

• 1 × Multiblock-Ventilblock

• 1 × Thermostatkopf

• Adapter für die vorgesehene 15-/16-mm-Rohrinstallation entsprechend der Ausführung

Montagehinweise

• Vor der Montage das Heizsystem absperren, abkühlen lassen und druckfrei machen. Vor- und Rücklauf sowie Anschlussmaße vor Beginn der Installation prüfen.

• Montage und Anschluss sollten gemäß Montageanleitung und den örtlich geltenden Heizungsinstallationsvorschriften erfolgen. Bei Unsicherheit eine Fachkraft für Heizungsinstallation hinzuziehen.

• Die Angabe von 100 °C bezieht sich auf die maximal zulässige Heizwassertemperatur und nicht auf die Oberflächentemperatur des Heizkörpers oder Ventils.
