Endklemme schwarz für 30mm Solarmodul im Befestigungsset mit Nutenstein, Zylinderkopfschraube, Federring - Aluminium Solar PV Modul Montage Halterung

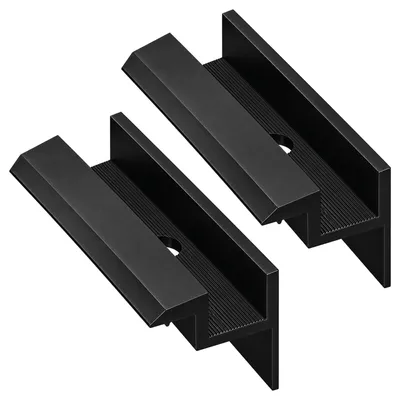

Endklemme Schwarz Montageset Befestigung Solarmodule 30mm

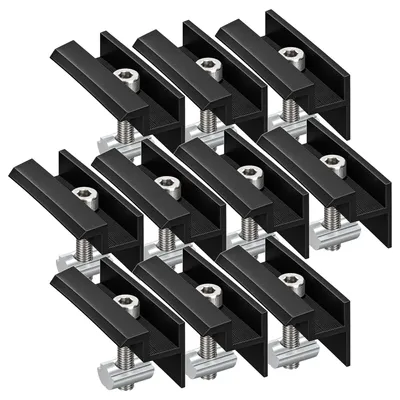

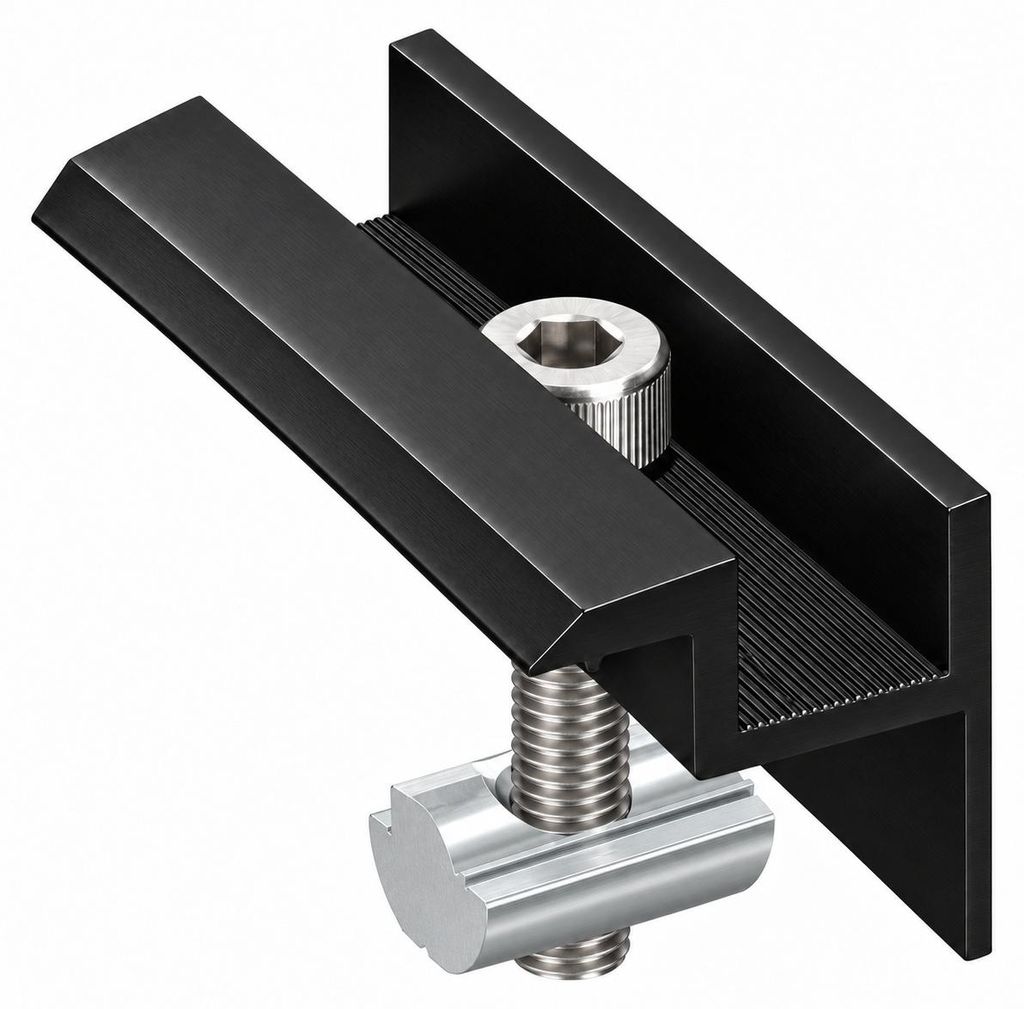

Die Endklemme wird zur Befestigung von handelsüblichen Photovoltaikmodulen mit einer Rahmenhöhe von 30mm auf einer Unterkonstruktion aus handelsüblichen Aluminium-Montageschienen bei Flach- und Schrägdächern eingesetzt. Passgenau für Zylinderkopfschrauben M8x35. Farbe: Schwarz. Lieferumfang: Im Befestigungsset mit einem Nutenstein M8 mit Federkugel und einer Zylinderkopfschraube M8x35. sumfang: 1 Set

Die Endklemme für Solarmodule ist ein wichtiges Befestigungselement bei der Montage einer Photovoltaik-Anlage auf einer Unterkonstruktion aus Aluminium-Montageschienen im Flach- und Schrägdachbereich.
Die Endklemme eignet sich für die Befestigung von Solarmodulen mit einer Rahmenhöhe von 30mm (handelsüblich). Zur Montage hat Sie ein Loch für eine M8 Schraube. Diese Ausführung wird mit einer Zylinderkopfschraube vom Typ M8x35 (35mm Gewindelänge) montiert.

Bei diesem werden zusätzlich mitgeliefert: 1x Nutenstein M8 mit Federkugel (Artikelnr. 90589160) und 1x Zylinderkopfschraube M8x35 DIN 912 A2 (Artikelnr. 90586710) für die Befestigung handelsüblicher Solarmodule.


Für einen optimalen Halt am Solarmodul verfügt die Endklemme über eine gezahnte Auflagefläche.
Der besondere integrierte Kerbsteg steigert die Betriebssicherheit der gesamten Photovoltaik-Anlage. Er dient der Durchdringung der Eloxalschicht des Modulrahmens um eine leitende Verbindung zu erstellen (Erdung).

Die Endklemme ist stückeloxiert. Bei diesem Verfahren erfolgt das eigentliche Eloxieren nach der Oberflächenvorbehandlung, das heißt auch die Schnittkanten sind schwarz. Es ist im Ergebnis besonders hochwertig. Die Eloxierung schützt das Aluminium. Durch das Eloxieren entsteht eine harte, verschleißfeste Schicht (bei diesem Modell mit 20µm extra Dick), die das darunterliegende Aluminium gut schützt. Dank des Verfahrens wird die Korrosionsbeständigkeit erhöht und das Material bleibt länger schön und ansehnlich.

Einzelne Solarmodule werden rechts und links mit jeweils zwei Endklemmen auf den Aluminium-Montageschienen befestigt. Bei der Montage mehrerer Solarmodule werden entsprechend am Anfang und am Ende der Modulreihe Endklemmen und zwischen zwei Modulen Mittelklemmen verwendet.
Für die Befestigung der Modulklemme wird üblicherweise ein Nutenstein in die obere Profilkammer (Nut) des Montageprofils eingeschoben und dann die Modulklemme mit einer Zylinderkopfschraube M8x35 in den Nutenstein verschraubt.

Im Folgenden ein kurzer beispielhafter Verwendungsüberblick des Befestigungsmaterials für die Konstruktion einer Photovoltaik-Anlage:

Je nach Art des Daches und des gewählten Montagesystems die Befestigungselemente montieren. Bei Dächern aus Wellblech oder Faserzement z.B. Stockschrauben mit Adapterplatte, bei Biberschwanz- oder Bitumendächern die jeweiligen Befestigungshaken, bei Blechdächern mit Falz die Befestigungsklemme oder bei Flachdächern die entsprechenden Montagegestelle.

Zur Befestigung der Montageschiene auf dem Befestigungselement (bzw. ggf. mit dem Schienenverbinder) die Hammerkopfschraube in die untere Profilkammer (Nut) der Montageschiene einlegen, diese um 90 Grad gegen den Uhrzeigersinn drehen und durch die Adapterplatte mit der Bundmutter mit Sperrverzahnung kontern und festziehen.

Die Solarmodule am Anfang und am Ende einer Modulreihe mit der Endklemme und zwischen zwei Modulen mit der Mittelklemme auf der Schienenkonstruktion befestigen. Dazu zunächst den Nutenstein in die obere Profilkammer (Nut) des Montageprofils einschieben und dann die Modulklemme mit der Zylinderkopfschraube M8x35 in den Nutenstein verschrauben.
Die offenen Enden der Montageschienen mit den Abdeckkappen verschließen.

Die Montage sollte ausschließlich von ausgebildeten Fachkräften ausgeführt werden. Insbesondere Arbeiten an der Dachdeckung sollten von einem Dachdecker ausgeführt werden.
