Gitterrostklemme Sicherung Befestigung - Klemme, Schraube 8x70, Mutter Reskrat Reskrat (1006) GewerblichAngemeldet als gewerblicher Verkäufer

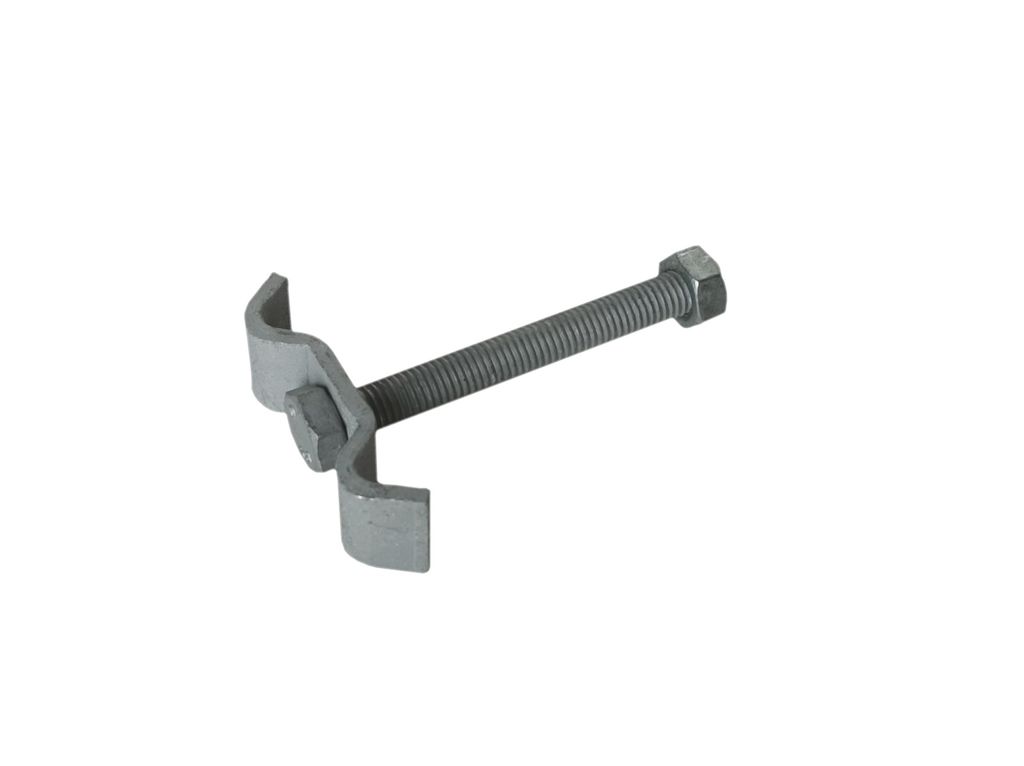

Das umfasst ein Set von Elementen, die zur Befestigung von Gitterrosten oder Stufen verwendet werden.

Die obere Klammer ist ein Element, das zur Befestigung von Gitterrosten verwendet wird. Der Artikel ist eine richtig profilierte Flachstahlstange mit einer Montagebohrung.

Mit diesem Set ist es möglich, Gitterroste und Stufen an einer Tragkonstruktion aus Stahlprofilen zu montieren. Das Produkt ist kompatibel mit Gitterrosten, die eine Standardmaschenweite von 33x33 mm, 34x38 mm oder 30x32 mm aufweisen.

Inhalt des Sets:

• Obere Klammer – feuerverzinkt

• Schraube 8x70 mm mit Sechskantkopf, feuerverzinkt, DIN 933

• Sechskantmutter M-8, feuerverzinkt, DIN 934

Anwendung

Die Klemme wird für die Montage von Gitterrosten mit folgenden Parametern verwendet:

•  Tragflachstäbe mit einer Höhe von 20 bis 40 mm (h)

•  Tragflachstäbe mit einer Dicke von 2 oder 3 mm (g)

• Abstand der Tragflachstäbe (erste Dimension der Maschenweite): 33 mm oder 34,3 mm (a)

• Minimaler Abstand der Querflachstäbe / Querstäbe (zweite Dimension der Maschenweite): 22 mm für eingepresste Gitterroste, 24 mm für geschweißte Gitterroste (b)

Die Konstruktion, an der der Gitterrost befestigt wird, muss eine geeignete Auflagefläche bieten. Häufig werden dafür U-Profile, Winkelprofile oder I-Profile verwendet.

Korrosionsschutz

Um die Griffe vor Umwelteinflüssen - Regen, Schnee, Feuchtigkeit - zu schützen, erfolgt eine Feuerverzinkung, bei der eine dicke Zinkschicht aufgetragen wird, die mit dem Stahl zu einer dauerhaften Schutzschicht verbindet. Die Methode bietet einen Korrosionsschutz von bis zu 50 Jahren (für Umgebung C1 gemäß EN ISO 12944-2). Die Feuerverzinkung entspricht der Norm EN ISO 1461

Technische Daten

• Durchmesser der Öffnung: 9 mm (für Schrauben / selbstbohrende Schrauben Ø 8 mm)

• Länge: 52 mm

• Abstand zwischen den Stützvertiefungen: 31 mm

• Breite: 18 mm

• Materialstärke: 2 mm

• Höhe: 11 mm
