Obere Klammer, Teller, Befestigung Gitterrostklemme Sicherung | 11-34 | verzinkt

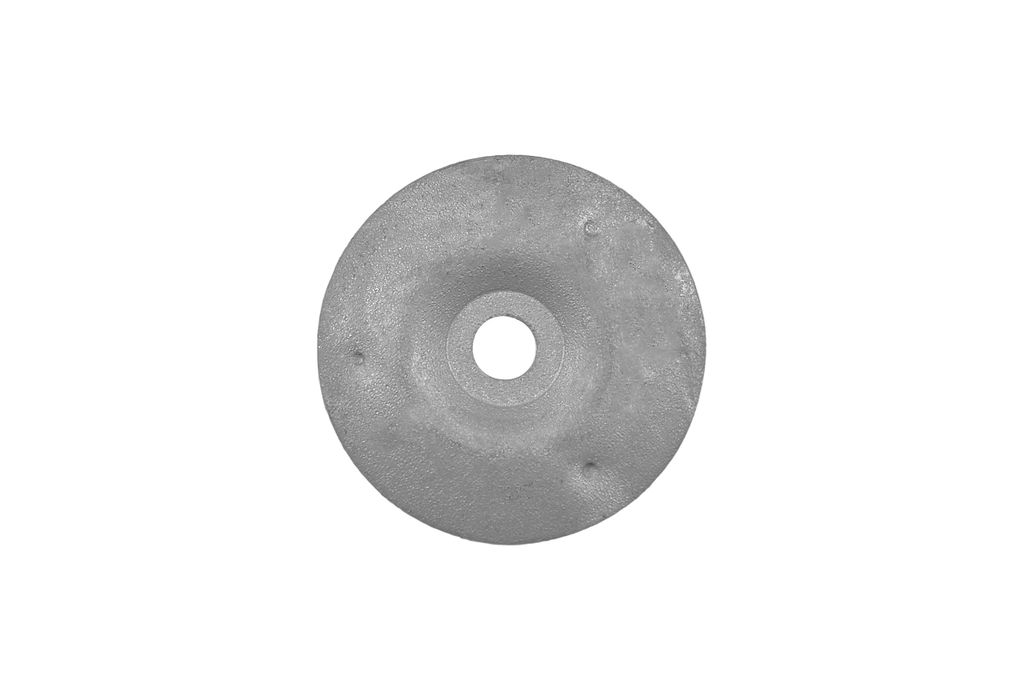

Der Teller ist ein speziell geformtes Befestigungselement aus Stahlblech mit einer Montageöffnung, das zur sicheren Fixierung von Gitterrosten verwendet wird.

Mit dem Teller können Gitterroste an Tragkonstruktionen aus Stahlprofilen montiert werden. Geeignet ist er für Gitterroste mit Maschenweiten wie 33x11, 34x38, 30x32, 34x22, 33x22, 22x22 und andere.

Beispiel für die Verwendung des Tellers

Der Teller wird am häufigsten für die Durchgangslochbefestigung verwendet.In die Unterkonstruktion wird ein Loch mit einem Durchmesser von mindestens 10 mm gebohrt und das Ganze mit einer Schraube und einer Mutter verschraubt.

Alternativ können selbstbohrende Schrauben verwendet werden, wodurch kein Durchgangsloch erforderlich ist. Diese Methode eignet sich besonders für die Montage an dickwandigen Konstruktionen oder in Situationen, in denen eine Verschraubung von unten nicht möglich ist.

Technische Parameter der Gitterroste

• Abstand der Tragflachstäbe (erste Dimension der Maschenweite): 22 mm, 33 mm oder 34,3 mm (a)

• Minimaler Abstand der Querflachstäbe/-stäbe (zweite Dimension der Maschenweite): 11 mm

• Maximaler Abstand der Querflachstäbe/-stäbe (zweite Dimension der Maschenweite): 34 mm

Korrosionsschutz

Um die Griffe vor Umwelteinflüssen - Regen, Schnee, Feuchtigkeit - zu schützen, erfolgt eine Feuerverzinkung, bei der eine dicke Zinkschicht aufgetragen wird, die mit dem Stahl zu einer dauerhaften Schutzschicht verbindet. Die Methode bietet einen Korrosionsschutz von bis zu 50 Jahren (für Umgebung C1 gemäß EN ISO 12944-2). Die Feuerverzinkung entspricht der Norm EN ISO 1461

Technische Daten des Tellers

• Material: Stahl

• Oberfläche: feuerverzinkt

• Durchmesser: 55 mm

• Bohrung: 9 mm
