MAKA® Leitungssucher Wandscanner – Metall, Stromleitungen & Holz finden – LC

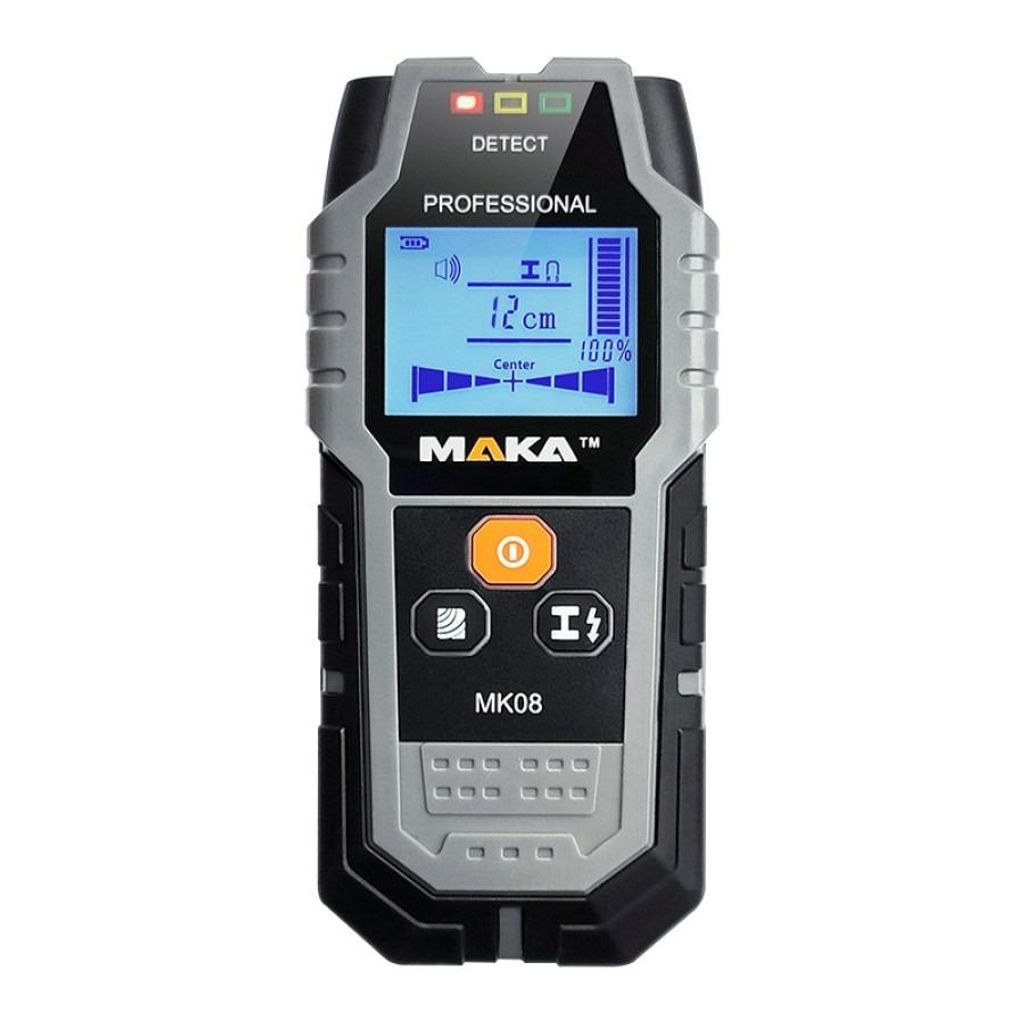

DRAHTDETEKTOR - MAKA MK08

Der MAKA MK08 Drahtdetektor ermöglicht Ihnen die Ortung von Elementen elektrischer Anlagen sowie von Metall oder Holz , die unter Putz verborgen sind. UNIVERSAL Der MAKA-Kabeldetektor

dient zum Aufspüren von Metallen aus Eisen und anderen Materialien wie Bewehrungsstahl, Balken und stromführenden Leitungen in Wänden, Decken und Böden.

Dieses Produkt kann Leitungen durch Holzwände, -ständer und -decken hindurch aufspüren. ERKENNUNGSMODI

ERKENNUNG VON KUPFERDRAHT (SPANNUNGSFÜHREND)

* Der Detektor kann Wechselstromleitungen mit einer Frequenz von 40–60 Hz erkennen. Bei ungeladener Leitung verringert sich die Erkennungstiefe.

In einigen

Fällen, z. B. wenn das Kabel unter einer Metalloberfläche, Beton oder einem anderen Objekt verborgen ist, das eine abschirmende Wirkung auf Wechselstrom hat, kann der

-Detektor den Stromstrahl möglicherweise nicht finden. Bei der Suche nach einem stromführenden -Kabel wird das Erkennungssignal durch die Position des stromführenden Kabels beeinflusst. Daher müssen wir die -Erkennung in der Nähe des Erkennungsorts wiederholen oder andere Quellen verwenden, um festzustellen, ob ein stromführendes Kabel verfügbar ist. HOLZERKENNUNG Setzen Sie das Messwerkzeug auf die Oberfläche und bewegen Sie es in die gleiche Richtung. Wenn sich der Detektor nahe an der Kante des erkannten Objekts befindet,

wird das

Signalstärkesymbol auf dem LCD-Display angezeigt. Das mittlere Symbol wird angezeigt. Die gelbe oder rote Lampe leuchtet auf. Der Summer ertönt dreimal ; halten Sie den Melder in die gleiche Richtung. Wenn das Gerät die andere Kante des Holzes verlässt, verschwindet das Signal auf dem Display, das mittlere Symbol erlischt, das grüne Licht leuchtet auf und der Summer hört auf zu piepen. EISENMETALLERKENNUNG Je stärker das Signal ist, desto höher ist der auf dem Bildschirm angezeigte Prozentwert. Die Position des Objekts basiert auf seinem Mittelpunkt und der Prozentwert dient als Referenz. Die Genauigkeit des Metallmodus beträgt ±2 cm. ERKENNUNG VON NICHTEISENMETALLEN

Die Genauigkeit des Tiefenwerts ist

am größten, wenn es sich bei dem gemessenen Objekt um Standardbewehrungsstahl mit einem Durchmesser von 18 mm handelt. Andernfalls kann der Tiefenwert nur als ungefährer Referenzwert verwendet werden.

ERKENNUNGSEBENEN Eisenmetall:

120mm

Nichteisenmetalle (Kupfer): 100mm Wechselstrom (AC): 50mm Kupferdraht (≥4 mm 2): 40mm Fremdkörper (hauptsächlich Holz):

Feinmodus: 20 mm / Tiefenmodus: 38 mm

• ANZEIGEN a.
• Anzeige für magnetische/nicht magnetische Metalle b.
• Anzeige für aktuellen Erkennungsmodus (Holz, Metall, elektrischer Strahl) c.
• Batterieanzeige d.
• Anzeige der Tiefe des Metallerkennungsbereichs (diese Tiefe bedeutet: der Abstand vom Mittelpunkt des Erkennungsbereichs zum gemessenen Objekt) e.

Anzeige des Abstands des erkannten Objekts vom Mittelpunkt des Erkennungsbereichs

f. Anzeigebereich für die Erkennungssignalstärke

KONSTRUKTION - VORDERSEITE Anzeigediode

Anzeige Start per Knopfdruck und Metalleingabe

Fremdkörper (normalerweise Holz) Erkennung von Eisenmetallen, nicht magnetischem Kupfer, stromführenden Kabelknöpfen

RÜCKSEITE Filzunterlage Nr. 1

Sensorbereich Detektorspezifikationen

Filzpad Nr. 2

1. • Batterieabdeckung
   • TECHNISCHE DATEN
   • Abmessungen:
   • 147 x 68 x 27 mm
   • Gewicht:

0,13 kg

1. • Batterielebensdauer:
   • 6h
   • Betriebstemperatur
   • : -10℃+50℃
   • Lagertemperatur:

-20℃+70℃

• Batterie: 1 x 9 V (nicht im Lieferumfang enthalten)
• Maximale Erkennungstiefe: Eisenmetalle:
• 100 mm Nichteisenmetalle (z. B. Kupfer):
• 80 mm Stromführende Leitungen**:
• 50 mm Holz:
• 20 mm Automatische Abschaltung bei Nichtgebrauch:

5 Min.

• , das seine Sicherheit und Konformität mit den Standards der Europäischen Union bestätigt. IM SET ERHALTEN SIE
• Kompakter Kabeldetektor MAKA MK-08
• Handlicher Koffer Anleitung auf Polnisch
• e Verpackung
