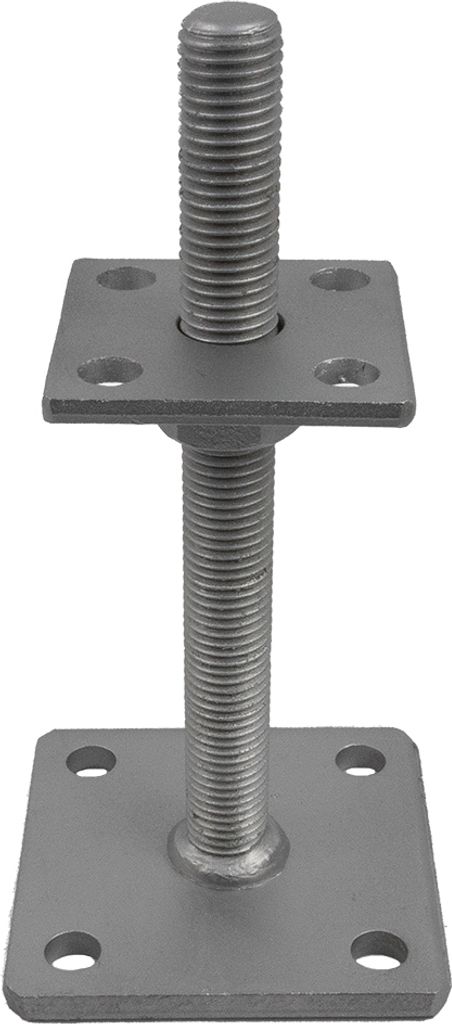

GeZu Impex® Pfostenträger Ulrich höhenverstellbar M20 x 200 mm, 70 x 70 mm Stützenfuß Pfostenschuh

Wofür wird der verstellbare Stützfuß verwendet?

Pfostenträger Ulrich sind durch die frei bewegliche 8 mm starke Trägerplatte auch nach der Montage noch höhenverstellbar und finden daher ihren gebrauch in vielen Gartenbau Projekten.

Wie ist der Pfostenhalter aufgebaut und wie wird dieses benutzt?

Der Pfostenträger kann mithilfe von 4 Löchern, die jeweils einen Durchmesser von 13 mm haben, auf einem ebenen betonierten oder einem Holzboden verschraubt bzw. mittels Bolzenanker verankert werden.

Hat das Fundament nicht überall die gleiche Höhe, kann der Pfostenträger mit der beweglichen Trägerplatte und seiner Feststellmutter in einem Bereich von 30 – 180 mm auch nach der Montage noch verstellt werden. Die 200 mm lange Gewindestange und einem Durchmesser von 20 mm ermöglicht sowohl die Funktion der Höhenverstellung, als auch die Funktion eines Dorns der bei Höhenverstellung in den Pfosten reingedreht bzw. rausgedreht wird.

Was ist zu beachten und welche Technischen Details hat der Pfostenträger?

Wichtig:

Aus Stabilitätsgründen benötigt man circa 10 - 20 mm des Verstellbereichs als Gewindesicherheit. Dank der Feuerverzinkung ist der Pfostenträger Ulrich gegen äußere Witterungseinflüsse optimal geschützt. Die Grundplatte hat ein Maß von 100 × 100 mm und die Trägerplatte das Maß 70 × 70 mm.

Technische Details - Verstellbereich: 30 - 180 mm - Trägerplatte: 70 x 70 mm - Materialstärke Trägerplatte: 6 mm - Löcher Trägerplatte: 4 Löcher Ø 13 mm - Lochabstand Trägerplatte: 45 mm - Grundplatte: 100 x 100 mm - Materialstärke Grundplatte: 8 mm - Löcher Grundplatte: 4 Löcher Ø 13 mm - Lochabstand Grundplatte: 70 mm - Gewindestärke: M20 - Sechskantmutter: SW 30 - Materialart: Stahl feuerverzinkt
