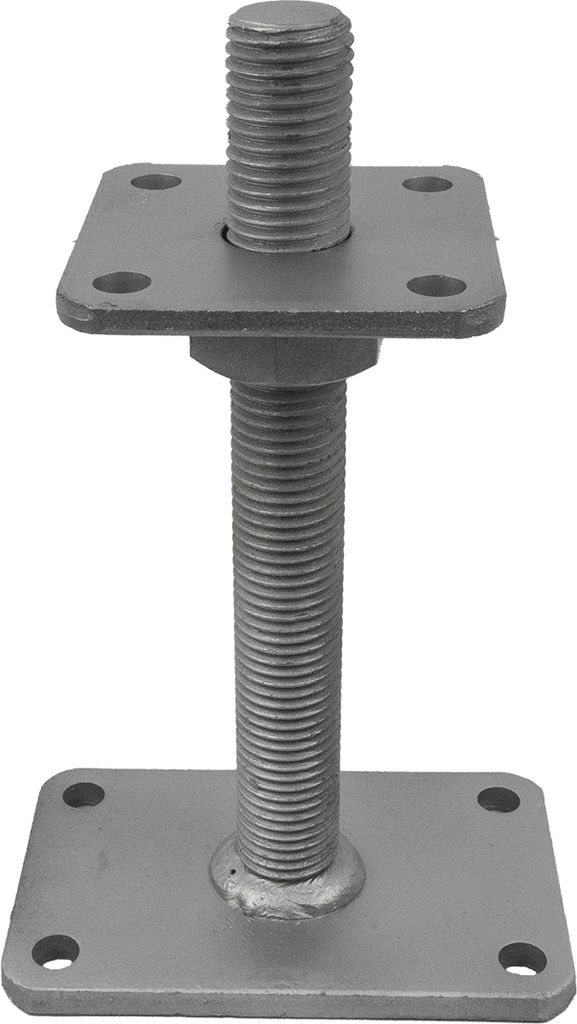

GeZu Impex® Pfostenträger Ulrich höhenverstellbar M30 x 250 mm, 100 x 100 mm Stützenfuß Pfostenschuh

Wofür wird der höhenverstellbare Pfostenträger verwendet?

Pfostenträger Ulrich sind sehr praktisch und finden ihren gebrauch in vielen Gartenprojekten. Durch die frei bewegliche 8 mm starke Trägerplatte ist der Pfosten auch nach der Montage noch höhenverstellbar.

Wie ist der Stützfuß aufgebaut und wie wird dieser benutzt?

Der Pfostenträger kann mithilfe von 4 Löchern, die jeweils einen Durchmesser von 13 mm haben, auf einem ebenen betonierten oder einem Holzboden verschraubt bzw. mittels Bolzenanker verankert werden.

Hat das Fundament nicht überall die gleiche Höhe, kann der Pfostenträger mit der beweglichen Trägerplatte und seiner Feststellmutter in einem Bereich von 50 – 230 mm auch nach der Montage noch verstellt werden. Die 250 mm lange und 30 mm Starke Gewindestange ermöglicht sowohl die Funktion der Höhenverstellung, als auch die Funktion eines Dorns der bei Höhenverstellung in den Pfosten reingedreht bzw. rausgedreht wird. Wichtig dabei ist, beim Verstellen der Höhe auf die 2 cm Gewindesicherheit zu achten.

Was ist zu beachten und welche Technischen Details hat der Pfostenhalter?

Wichtig:

Aus Stabilitätsgründen benötigt man circa 10 - 20 mm des Verstellbereichs als Gewindesicherheit. Dank der Feuerverzinkung ist der Pfostenträger Ulrich gegen äußere Witterungseinflüsse optimal geschützt. Die Grundplatte hat ein Maß von 160 × 100 mm und die Trägerplatte das Maß 100 × 100 mm.

Technische Details - Verstellbereich: 50 - 230 mm - Trägerplatte: 100 x 100 mm - Materialstärke Trägerplatte: 8 mm - Löcher Trägerplatte: 4 Löcher Ø 13 mm - Lochabstand Trägerplatte: 70 mm - Grundplatte: 160 x 100 mm - Materialstärke Grundplatte: 10 mm - Löcher Bodenplatte: 4 Löcher Ø 13 mm - Lochabstand Grundplatte: 70 mm & 130 mm - Gewindestärke: M30 - Sechskantmutter: SW 46 - Materialart: Stahl feuerverzinkt
