M5Stack AtomS3 Lite ESP32S3 Dev Kit

M5Stack AtomS3 Lite ESP32-S3 Dev Kit C124

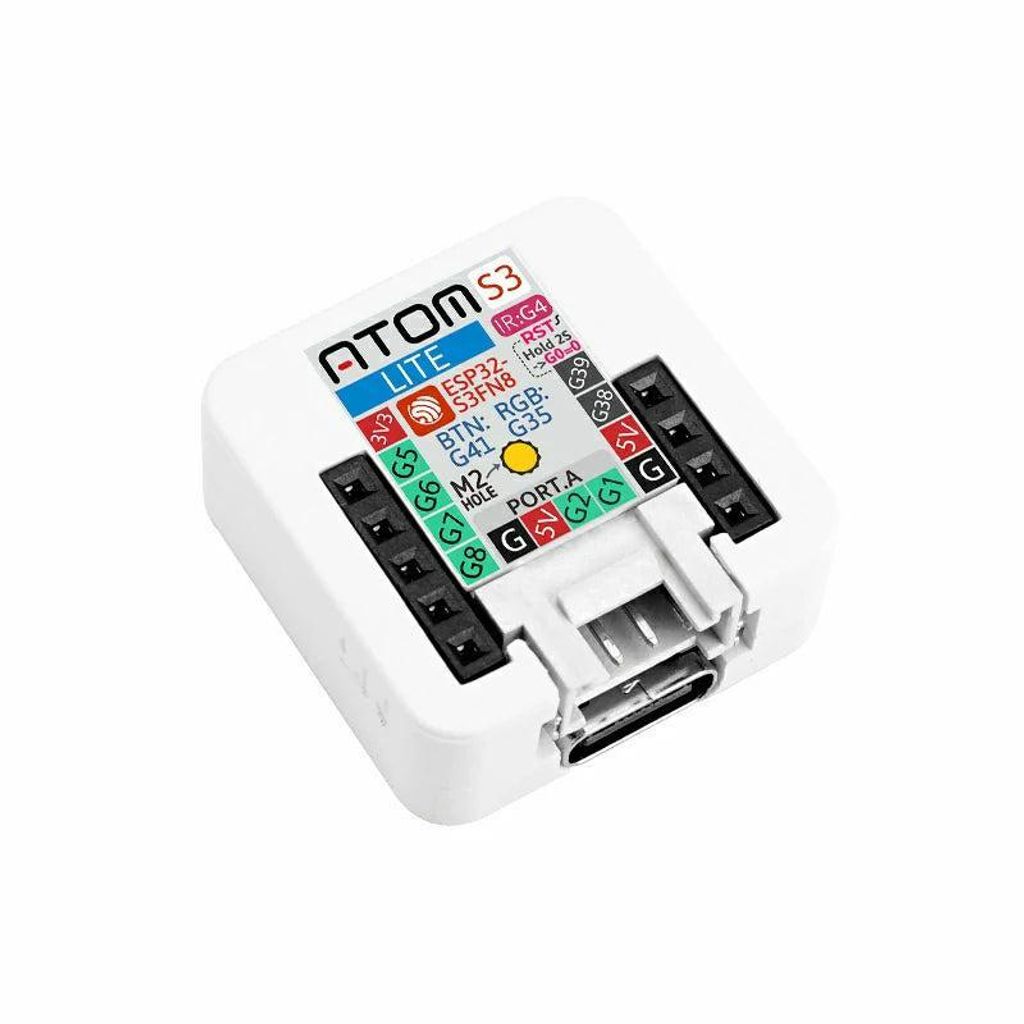

Der M5Stack AtomS3 Lite ist ein kompakter programmierbarer Controller auf Basis des ESP32-S3FN8. Mit Abmessungen von nur 24 × 24 × 9,5 mm eignet er sich für IoT-Anwendungen, eingebettete Steuerungen und kompakte Mikrocontroller-Projekte. Der ESP32-S3FN8 verfügt über zwei Xtensa-LX7-Rechenkerne mit bis zu 240 MHz sowie 8 MB integriertem Flash-Speicher.

Kompakter ESP32-S3 Controller mit Wi-Fi
Der AtomS3 Lite verfügt über integriertes 2,4-GHz-Wi-Fi und eine eingebaute 3D-Antenne. Zur Ausstattung gehören außerdem ein Infrarot-Sender, eine programmierbare RGB-Status-LED und eine frei belegbare Taste. Auf der Unterseite stehen sechs GPIO-Anschlüsse sowie Anschlüsse für die Stromversorgung zur Verfügung. Über die HY2.0-4P-Schnittstelle lassen sich kompatible Sensoren, Aktoren und weitere Erweiterungsmodule anschließen.

USB-C für Stromversorgung und Programmierung
Die integrierte USB-C-Schnittstelle dient zur Stromversorgung, zum Aufspielen von Programmen und zur seriellen Kommunikation. Eine interne Spannungswandlung stellt aus den 5 V Versorgungsspannung die für den Controller benötigten 3,3 V bereit. Auf der Rückseite befindet sich ein M2-Schraubenloch zur Befestigung des Moduls.

Flexible Entwicklungsplattform
Der AtomS3 Lite kann mit Arduino IDE, UIFlow2, ESP-IDF und PlatformIO programmiert werden. UIFlow2 bietet zusätzlich eine grafische Programmieroberfläche und erleichtert damit den Einstieg in eigene Mikrocontroller-Projekte. Zum Aktivieren des Download-Modus wird die Reset-Taste etwa zwei Sekunden lang gedrückt gehalten, bis die interne grüne LED aufleuchtet. Nach dem Loslassen ist das Gerät bereit zum Aufspielen einer Firmware.

Der integrierte Infrarot-Sender ermöglicht beispielsweise die Steuerung kompatibler Fernseher, Klimageräte oder anderer IR-Geräte. Zusammen mit Wi-Fi, GPIO-Anschlüssen und der HY2.0-4P-Schnittstelle eignet sich der AtomS3 Lite unter anderem für vernetzte Sensoren, Smart-Home-Steuerungen, Datenlogger und kompakte IoT-Projekte.

Merkmale im Überblick

• ESP32-S3FN8 mit Xtensa-LX7-Dual-Core-Prozessor
• Taktfrequenz bis 240 MHz
• 8 MB Flash-Speicher
• Integriertes 2,4-GHz-Wi-Fi mit 3D-Antenne
• USB-C für Stromversorgung, Programmierung und serielle Kommunikation
• Programmierbare Taste
• Infrarot-Sender
• Programmierbare RGB-Status-LED
• 6 GPIO-Anschlüsse auf der Unterseite
• HY2.0-4P-Schnittstelle für Erweiterungsmodule
• 5-V-auf-3,3-V-Spannungswandlung
• M2-Schraubenloch zur Befestigung
• Kompakte Abmessungen von 24 × 24 × 9,5 mm
• Unterstützt Arduino IDE, UIFlow2, ESP-IDF und PlatformIO

Kompatibilität

• Arduino IDE
• UIFlow2
• ESP-IDF
• PlatformIO
• Module mit HY2.0-4P-Anschluss
• USB Type-C

Technische Daten

• MCU: ESP32-S3FN8
• Prozessor: Xtensa 32-Bit LX7 Dual-Core
• Taktfrequenz: bis 240 MHz
• Flash-Speicher: 8 MB
• Funk: 2,4-GHz-Wi-Fi
• Antenne: integrierte 3D-Antenne
• RGB-LED: WS2812C-2020
• DC/DC-Wandler: SY8089
• Versorgungsspannung: 5 V
• Ausgangsspannung: 3,3 V
• Stromversorgung: USB Type-C
• GPIO × 6: G5, G6, G7, G8, G38, G39
• Erweiterungsschnittstelle: HY2.0-4P
• Betriebstemperatur: 0 °C bis 40 °C
• Befestigung: M2-Schraubenloch
• Abmessungen: 24 × 24 × 9,5 mm
• Gewicht: 5,3 g
• Packungsgröße: 85 × 65 × 12,2 mm
• Packungsgewicht: 11 g

Sonstige Daten

• Hersteller: M5Stack
• Herstellernummer: C124

Lieferumfang

• 1x M5Stack AtomS3 Lite

Links

• Dokumentation und Tutorials für AtomS3 Lite (M5Stack Docs)
