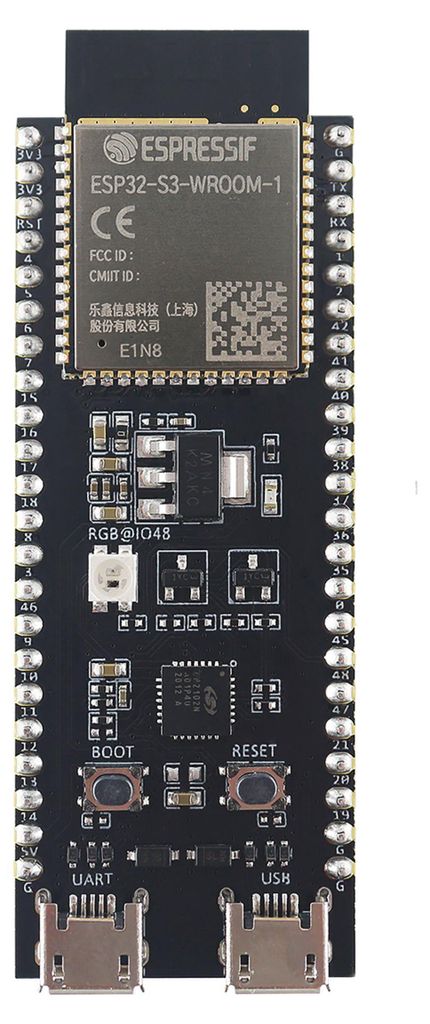

Espressif ESP32-S3-DevKitC-1-N8R8 Entwicklungsboard mit ESP32-S3-WROOM-1, 8 MB Flash und 8 MB PSRAM
Das ESP32-S3-DevKitC-1-N8R8 ist ein WiFi/Bluetooth Entwicklungsboard der ESP32-S3-Serie. Es basiert auf dem ESP32-S3-WROOM-1-N8R8 Modul mit PCB-Antenne, 8 MB Flash und 8 MB PSRAM. Das Board kombiniert 2,4-GHz-Wi-Fi, Bluetooth LE und einen ESP32-S3R8 SoC mit Xtensa 32-Bit-LX7-Dual-Core-CPU. MCU bedeutet Microcontroller Unit und bezeichnet einen Mikrocontroller mit Recheneinheit, Speicher und Ein-/Ausgängen auf einem Baustein.
Das Board stellt die meisten I/O-Pins des Moduls über seitliche Pin-Header bereit und kann mit Jumper wires oder auf einem Steckbrett verwendet werden. Ein Steckbrett, auch Breadboard genannt, ist eine Steckplatine für Versuchsaufbauten ohne Löten. Der ESP32-S3 ähnelt dem ESP32-S2, ergänzt jedoch eine Dual-Core-CPU und Bluetooth LE. Klassisches Bluetooth wird nicht unterstützt.
Das Board besitzt einen USB-to-UART-Port und einen separaten nativen ESP32-S3 USB-Port. Dadurch können Stromversorgung, Flashen, Debugging und USB-Kommunikation getrennt genutzt werden. UART ist eine serielle Schnittstelle für Datenübertragung. JTAG ist eine Debug-Schnittstelle zum Prüfen und Steuern von Programmen während der Entwicklung. USB OTG bedeutet USB On-The-Go und ermöglicht USB-Kommunikation über die native USB-Schnittstelle des ESP32-S3.
Der ESP32-S3 stellt Beschleunigung für Neural Network Computing und Signal Processing Workloads bereit. Das unterstützt Anwendungen wie Wake Word Detection, Speech Command Recognition, Face Detection, Image Recognition und lokale Sensorauswertung. AIoT steht für Artificial Intelligence of Things und beschreibt vernetzte Geräte mit lokaler Datenverarbeitung für KI-nahe Aufgaben.
Typische Anwendungen sind Low-Power IoT Sensor Hubs, Low-Power IoT Data Loggers, Cameras for Video Streaming, Over-the-Top Devices, USB Devices, Speech Recognition, Image Recognition, Mesh Network, Home Automation, Smart Building, Industrial Automation, Smart Agriculture, Audio Applications, Health Care Applications, Wi-Fi-Enabled Toys, Wearable Electronics sowie Retail and Catering Applications. Over-the-Top, kurz OTT, bezeichnet Geräte oder Dienste, die Inhalte über eine Internetverbindung übertragen.
Merkmale im Überblick- Entwicklungsboard auf Basis eines ESP32-S3-WROOM-1 MCU-Moduls
- Modulvariante ESP32-S3-WROOM-1-N8R8
- ESP32-S3R8 SoC mit Xtensa 32-Bit-LX7-Dual-Core-CPU
- 8 MB Flash
- 8 MB Octal SPI PSRAM
- PCB-Antenne auf dem Modul integriert
- Wi-Fi nach IEEE 802.11 b/g/n im 2,4-GHz-Band
- Bluetooth LE v5.0 und Bluetooth Mesh
- Dual-Core-CPU gegenüber ESP32-S2 ergänzt
- Klassisches Bluetooth nicht unterstützt
- LowPpower Co-Processor zur Überwachung von Peripherieänderungen und Schwellwerten
- Beschleunigung für Neural Network Computing und Signal Processing Workloads
- Boot-Taste für Firmware Download Mode
- Reset-Taste für Neustart
- Addressable RGB LED
- 3.3V Power On LED
- Getrennter USB-to-UART-Port und nativer ESP32-S3 USB-Port
Kompatibilität- ESP-IDF
- ESP32-S3 Entwicklungsprojekte
- Wi-Fi-Netzwerke nach IEEE 802.11 b/g/n im 2,4-GHz-Band
- Bluetooth LE Geräte und Bluetooth mesh Anwendungen
- USB 1.1 Protokolle über nativen ESP32-S3 USB-Port
- JTAG-Debugging über nativen ESP32-S3 USB-Port
- Peripherie über Jumper wires
- Steckbrett, Breadboard
Technische Daten- Board und Modul:
- Board-Modell: ESP32-S3-DevKitC-1-N8R8
- Serie: ESP32-S3
- SoC-Familie: ESP32-S3-Serie
- Modul: ESP32-S3-WROOM-1
- Enthaltenes Modul/Controller: ESP32-S3-WROOM-1-N8R8
- Modulvariante: N8R8
- Chip: ESP32-S3R8
- Antenne: PCB-Antenne
- Prozessor und Speicher:
- Prozessorarchitektur: Xtensa
- CPU: Xtensa 32-Bit-LX7 Dual-Core, bis 240 MHz
- Anzahl Prozessorkerne: 2
- Flash: 8 MB
- PSRAM: 8 MB Octal SPI
- ROM: 384 KB
- SRAM: 512 KB
- RTC SRAM: 16 KB
- Programmspeicher Größe: 384 KB
- Arbeitsspeicher Größe: 512 KB
- Funkverbindungen:
- Wi-Fi: IEEE 802.11 b/g/n
- Wi-Fi-Datenrate: 802.11n bis 150 Mbps
- Wi-Fi-Kanalmittenfrequenz: 2412 bis 2484 MHz
- Wi-Fi-Aggregation: A-MPDU und A-MSDU
- Guard Interval: 0,4 µs
- Bluetooth: Bluetooth LE v5.0
- Bluetooth mesh: unterstützt
- Bluetooth PHY: 2 Mbps PHY
- Bluetooth-Funktionen: Long Range Mode, Advertising Extensions, Multiple Advertisement Sets, Channel Selection Algorithm #2
- Bluetooth LE Frequenzbereich: 2402 bis 2480 MHz
- Übertragungsfrequenz: 2,4 GHz
- Interfaces und Peripherie:
- Interfaces: ADC, CAN, E/A, I2C, I2S, SPI, UART, USB
- Integrierte Peripherie: LCD Interface, Camera Interface, Remote Control, Pulse Counter, LED PWM, MCPWM, GDMA, TWAI Controller kompatibel mit ISO 11898-1, ADC, Touch Sensor, Temperature Sensor, Timer und Watchdogs
- GPIO: SoC bis 45 GPIOs, Modul 36 GPIOs
- GPIO-Einschränkung bei ESP32-S3R8: IO35, IO36 und IO37 sind mit OSPI PSRAM verbunden und nicht frei nutzbar
- Strapping Pins: GPIO0, GPIO45, GPIO46, GPIO3
- USB, Steuerung und Anzeigen:
- USB: Full-Speed USB 1.1 On-The-Go, OTG
- USB-to-UART Bridge: bis 3 Mbps
- Firmware Download Mode: Boot gedrückt halten und Reset drücken
- RGB LED: addressable, gesteuert über GPIO48
- 3.3V Power On LED: leuchtet bei angeschlossener USB-Stromversorgung
- Stromversorgung:
- Spannungsregler: 5 V auf 3,3 V LDO
- Quarzoszillator: 40 MHz
- Board-Stromversorgung: USB-to-UART Port und ESP32-S3 USB Port, einzeln oder gemeinsam, Standard-Stromversorgung
- Alternative Board-Stromversorgung: 5 V und GND Pins
- Alternative Board-Stromversorgung: 3V3 und GND Pins
- Versorgungsspannung min.: 3,3 V
- Versorgungsspannung max.: 5 V
- Empfohlene Modul-Betriebsspannung: 3,0 bis 3,6 V, typisch 3,3 V
- Externe Stromversorgung Modul: mindestens 0,5 A
- Absolute maximale Versorgungsspannung Modul: -0,3 bis 3,6 V
- Umgebung und Abmessungen:
- Betriebstemperatur Modulvariante N8R8: -40 bis 65 °C
- Lagertemperatur Modul: -40 bis 105 °C
- Modulabmessungen: 18 x 25,5 x 3,1 mm
- Board-Abmessung Länge: 62,74 mm
- Board-Abmessung Breite: 25,4 mm
- I/O-Eigenschaften:
- Pin Capacitance: 2 pF typisch
- High-Level Input Voltage: 0,75 x VDD bis VDD + 0,3 V
- Low-Level Input Voltage: -0,3 bis 0,25 x VDD V
- High-Level Input Current: max. 50 nA
- Low-Level Input Current: max. 50 nA
- High-Level Output Voltage: min. 0,8 x VDD
- Low-Level Output Voltage: max. 0,1 x VDD
- High-Level Source Current: 40 mA typisch
- Low-Level Sink Current: 28 mA typisch
- Internal Weak Pull-Up Resistor: 45 kOhm typisch
- Internal Weak Pull-Down Resistor: 45 kOhm typisch
Sonstige Daten- ESP32-S3-DEVKITC-1-N8R8 ist ein Low-Footprint und Einstiegsmodell Entwicklungsboard, das Teil der ESP32-S3-Serie ist.
- Dieses Board verfügt über ein umfangreiches Peripherieset.
- Das verwendete ESP32-S3-Pinning ist für Arbeiten mit Prototypen ausgelegt.
Lieferumfang- 1x ESP32-S3-DevKitC-1-N8R8 Entwicklungsboard
Links- ESP32-S3-DevKitC-1 Dokumentation
