Steuerung, Speicher und Kommunikation

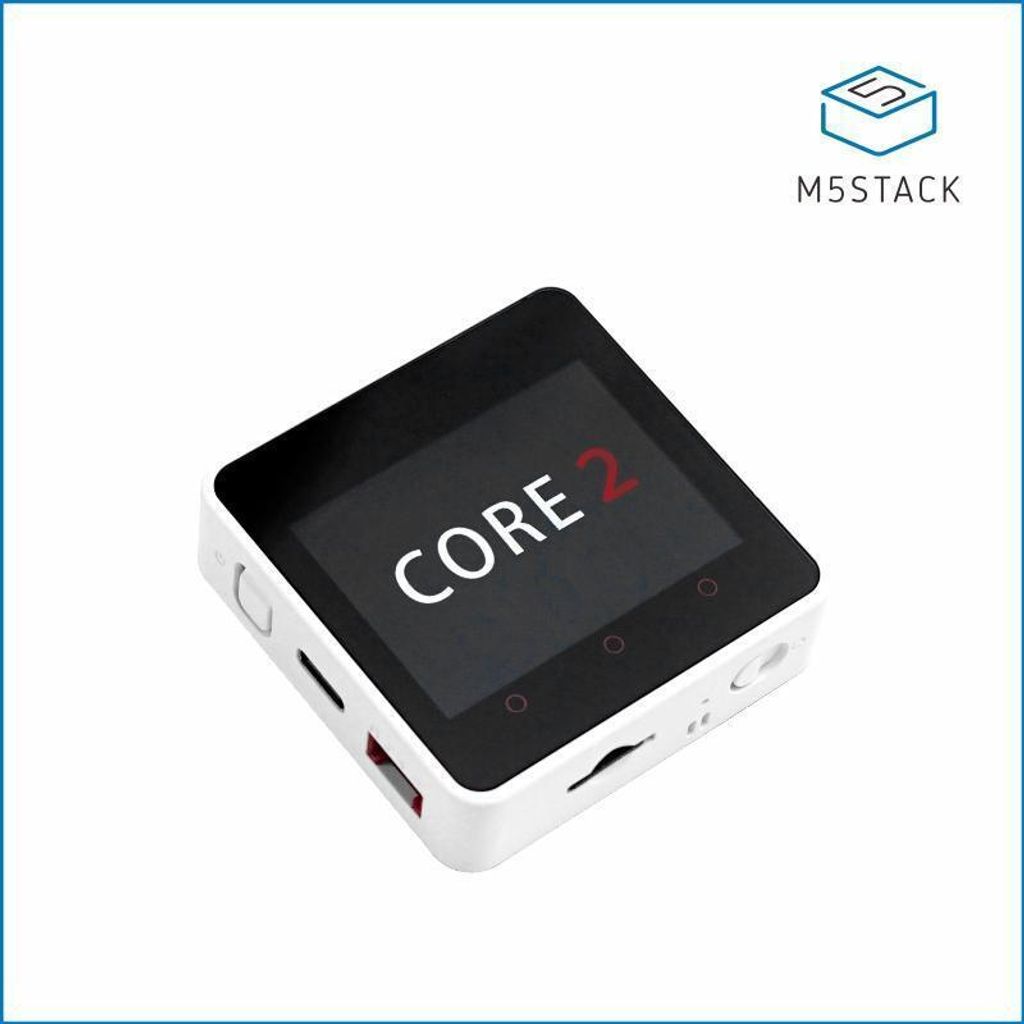

Der M5Core2 ist die zweite Generation der Core-Geräte in der M5Stack-Entwicklungskit-Serie und erweitert die Funktionen der ersten Core-Generation. M5Stack ist die Bezeichnung des Herstellers, die Nennung dient ausschließlich der Produktzuordnung. Als MCU kommt ein ESP32 des Modells D0WDQ6-V3 zum Einsatz. Er verfügt über Dual-Core Xtensa 32-Bit LX6 Prozessoren mit 240 MHz, die separat gesteuert werden können. WiFi und Bluetooth werden standardmäßig unterstützt. Das Gerät verfügt über 16 MB Flash- und 8 MB PSRAM-Speicher, eine USB-Type-C-Schnittstelle zum Laden, zum Herunterladen von Programmen und zur seriellen Kommunikation, einen integrierten kapazitiven 2,0-Zoll-Touchscreen sowie einen eingebauten Vibrationsmotor.
Eine MCU (Mikrocontroller) ist ein kleiner Computer auf einem einzigen Chip, der Programme ausführt. Dual-Core bedeutet, dass zwei Rechenkerne vorhanden sind, die gleichzeitig unterschiedliche Aufgaben bearbeiten können. Im Flash-Speicher werden Programme und Dateien dauerhaft abgelegt. PSRAM ist ein zusätzlicher Arbeitsspeicher für größere Datenmengen, zum Beispiel Bilddaten für das Display. Ein kapazitiver Touchscreen erkennt Berührungen über die elektrische Leitfähigkeit des Fingers.
Stromversorgung, Echtzeituhr und Audio
Der M5Core2 verfügt außerdem über ein eingebautes RTC-Modul zur Zeitmessung. Die Stromversorgung wird von einem AXP192-Power-Management-Chip gesteuert, der den Stromverbrauch der Basis kontrolliert. Eine eingebaute grüne LED dient als Betriebs- und Stromanzeige. Die Akkukapazität wurde auf 390 mAh erhöht, Geräte ab der Revision von Oktober 2023 verfügen über einen Akku mit 500 mAh. Dadurch kann die Basis länger als das Vorgängermodell betrieben werden. Der M5Core2 verfügt weiterhin über einen TF-Kartensteckplatz (microSD) und einen Lautsprecher. Zur Verbesserung der Tonausgabe wird ein Leistungsverstärkerchip mit digitaler I2S-Audioschnittstelle eingesetzt, der Signalverzerrungen verhindert. Auf der linken Seite und auf der Unterseite der Basis befinden sich unabhängige Tasten zum Einschalten und zum Zurücksetzen.
Ein RTC-Modul (Real Time Clock, Echtzeituhr) zählt Uhrzeit und Datum weiter, auch wenn das Hauptprogramm nicht läuft. Ein Power-Management-Chip verteilt die Energie aus Akku oder USB an die einzelnen Bauteile und regelt das Laden des Akkus. I2S ist eine digitale Schnittstelle zur Übertragung von Audiodaten. Der Ton wird erst im Verstärkerchip in ein Signal für den Lautsprecher umgewandelt, wodurch Störungen auf dem Übertragungsweg verringert werden.
Bedienung, Sensorik und Erweiterungen
Die drei Symbole auf der Vorderseite des Bildschirms sind kapazitive Tasten, die programmierbar sind. Auf der Rückseite der Basis befindet sich eine kleine Erweiterungsplatine mit einem 6-achsigen IMU-Sensor und einem Mikrofon. Über die GROVE-Buchse und den M-Bus lassen sich Sensoren und weitere Module anschließen. Um den M5Core2 mit M5-Modulen zu stapeln, ist der Batterieboden des Core2 zu entfernen. Sollen die Funktionen I2S-Mikrofon, IMU und Akku dabei erhalten bleiben, wird ein M5GO Bottom2 benötigt. Auf der Platine des Core2 sind Anschlüsse für den CP2104-Chip sowie ein Anschluss für den Lithium-Akku reserviert. Der eingebaute Vibrationsmotor kollidiert baulich mit den Bases der Base-Serie, eine Kombination des Core2 mit diesen Bases ist daher nicht vorgesehen.
Ein IMU-Sensor (Inertial Measurement Unit) misst Beschleunigung und Drehbewegung in jeweils drei Richtungen und erkennt so Lage, Neigung und Bewegung des Geräts. Beim Stapeln werden Erweiterungsmodule über den M-Bus übereinander gesteckt. Der M-Bus ist eine Steckverbindung, über die Strom und Signale zwischen dem Core2 und den Modulen übertragen werden.
Programmierung und Anwendungsbereiche
Der M5Stack Core2 unterstützt die Entwicklungsplattformen und Programmiersprachen Arduino sowie UIFlow mit Blockly und MicroPython. Darüber hinaus sind UIFlow2, ESP-IDF und PlatformIO nutzbar. Typische Anwendungsbeispiele sind IoT-Terminal-Controller, MINT-Übungen, DIY-Projekte und Smart-Home-Geräte. Durch die Kombination aus Funkverbindung, Display, Sensorik, Audio und Akku in einem Gehäuse lassen sich vollständige Geräte ohne zusätzliche Verkabelung aufbauen. Der Core2 lässt sich als eigenständiges Steuer- und Anzeigegerät einsetzen, zum Beispiel als Bedienfeld für die Hausautomatisierung, als Anzeige für Messwerte, als tragbares Messgerät mit Sensoren oder als Lernplattform für den Einstieg in die Programmierung. Die Funktionen umfassen Wi-Fi und Bluetooth für die drahtlose Kommunikation, einen Touchscreen mit drei programmierbaren Tasten für die Bedienung, Lautsprecher und Mikrofon für Ton und Sprache, einen Bewegungssensor für Lage- und Bewegungserkennung, eine Echtzeituhr, einen Vibrationsmotor für Rückmeldungen sowie einen Speicherkartenplatz für Daten. Einfach erklärt handelt es sich um einen kleinen, programmierbaren Computer in einem quadratischen Gehäuse mit Bildschirm und Akku. Programme werden am Computer erstellt, per USB-C übertragen und laufen anschließend direkt auf dem Gerät.
UIFlow
UIFlow ist eine Programmierumgebung des Herstellers, in der Programme aus grafischen Bausteinen (Blockly) zusammengesetzt oder in MicroPython geschrieben werden. MicroPython ist eine für Mikrocontroller angepasste Version der Programmiersprache Python. ESP-IDF ist das offizielle Entwicklungsframework für ESP32-Chips, PlatformIO eine Entwicklungsumgebung für verschiedene Mikrocontroller-Plattformen. MINT steht für Mathematik, Informatik, Naturwissenschaft und Technik und bezeichnet Unterrichts- und Lernbereiche, in denen das Gerät für praktische Übungen genutzt werden kann. IoT (Internet of Things) bezeichnet Geräte, die über das Netzwerk Daten senden, empfangen oder gesteuert werden.
Merkmale im Überblick- ESP32-basiert, eingebautes Bluetooth und WiFi
- 16 MB Flash, 8 MB PSRAM
- Eingebauter Lautsprecher, Betriebsanzeige, Vibrationsmotor, RTC, I2S-Verstärker, kapazitiver Touchscreen, Power-Taste, Reset-Taste
- TF-Kartensteckplatz (microSD, maximal 16 GB)
- Eingebaute Lithium-Batterie mit Power-Management-Chip
- Unabhängige kleine Platine mit eingebauter 6-Achsen-IMU und PDM-Mikrofon
- M-Bus Buchse und Pins
- Programmierplattformen: UIFlow, UIFlow2, MicroPython, Arduino, ESP-IDF, PlatformIO
- 3 programmierbare kapazitive Tasten auf der Bildschirmvorderseite
- USB Type-C zum Laden, Programmieren und zur seriellen Kommunikation
Kompatibilität- Arduino
- UIFlow und UIFlow2 (Blockly, MicroPython)
- MicroPython
- ESP-IDF
- PlatformIO
- M5Stack-Module mit M-Bus (Stapelbetrieb nach Entfernen des Batteriebodens)
- M5GO Bottom2 (Erhalt von I2S-Mikrofon, IMU und Akku im Stapelbetrieb)
- M5Stack Unit-Module mit GROVE-Anschluss (HY2.0-4P)
- microSD-Karten (TF) bis 16 GB
- USB-Treiber CP210x und CH34x
Technische Daten- SoC: ESP32-D0WDQ6-V3, 240 MHz Dual Core, 600 DMIPS, 520 KB SRAM, Wi-Fi, Dual Mode Bluetooth
- Prozessor: Xtensa 32-Bit LX6 Dual-Core
- Flash: 16 MB
- PSRAM: 8 MB (Quad)
- Eingangsspannung: 5 V @ 500 mA
- Schnittstelle: Type-C x1, GROVE (I2C + I/O + UART) x1
- IPS-LCD-Bildschirm: 2,0 Zoll @ 320 x 240, ILI9342C (Geräte ab August 2026: ILI9342E)
- Touchscreen: FT6336U
- Lautsprecherverstärker: NS4168
- LED: grüne Netzkontrollleuchte
- Tasten: Einschalttaste, RST-Taste, Taste für virtuellen Bildschirm x3
- Vibrationserinnerung: Vibrationsmotor
- MIC: SPM1423
- I2S-Leistungsverstärker: NS4168
- 6-Achsen-IMU: MPU6886
- RTC: BM8563
- PMU: AXP192
- USB-Chip: CP2104/CH9102F (zwei Chip-Versionen, kein Unterschied in Funktion und Verwendung)
- DC-DC-Aufwärtswandler: SY7088
- TF-Kartensteckplatz: 16 GB max.
- Lithium-Akku: 390 mAh @ 3,7 V (Geräte ab Oktober 2023: 500 mAh @ 3,7 V)
- Antenne: 2,4G 3D-Antenne
- Betriebstemperatur: 0 °C bis 60 °C
- Spezifikation der Basisschraube: Senkkopf mit Innensechskant M3
- Reservierte Anschlüsse auf der Platine: Akkuanschluss 1,25 mm 2-polig, USB-Kabelanschluss 1,25 mm 4-polig
- Nettogewicht: 52 g (aktuelle Revision: 54,9 g)
- Bruttogewicht: 70 g (aktuelle Revision: 100,8 g)
- Produktgröße: 54 x 54 x 16 mm (aktuelle Revision: 54,0 x 54,0 x 16,5 mm)
- Packungsgröße: 75 x 60 x 20 mm (aktuelle Revision: 80,0 x 59,9 x 21,6 mm)
- Gehäusematerial: Kunststoff (PC)
Sonstige Daten- Anwendungsbeispiele: IoT-Terminal-Controller, MINT-Übungen, DIY-Erstellung, Smart-Home-Geräte
- Zum Stapeln mit M5-Modulen ist der Batterieboden zu entfernen; dabei entfallen I2S-Mikrofon, IMU und Akku, sofern kein M5GO Bottom2 verwendet wird.
- Der Core2 ist nicht für die Kombination mit Bases der Base-Serie vorgesehen, da der Vibrationsmotor baulich kollidiert.
- Bei Geräten mit Display-Controller ILI9342E ist für die Bibliothek M5GFX mindestens Version 0.2.27 erforderlich.
- Seit Februar 2023 entfällt die RTC-Knopfzelle, die Zeitmessung ist davon nicht betroffen.
- Je nach Revision liegt zusätzlich ein Sechskantschlüssel bei.
Lieferumfang- 1x M5Stack Core2
- 1x USB-Type-C-Kabel (20 cm)
Links- Treiber / IDE
- USB-Treiber Download (CP210x und CH34x)
- UIFlow Programmierumgebung
- MicroPython
- Arduino
- Dokumentation
- Dokumentation M5Stack Core2
- Beispiel-Projekte
- Gesundheitsmonitor mit Waylay IO: Gesundheitsüberwachung mit dem M5Stack Mini Herzfrequenzmessgerät, einem berührungslosen Infrarot-Thermometer und der IoT-Plattform Waylay IO.
- Ein-Rad-Ausgleichsroboter mit Reaktionsrädern: Einrädriger Balancierroboter, der per Blynk über ein Smartphone ferngesteuert werden kann.
- M5Stack Weihnachts-Schneekugel: Digitale Schneekugel mit Lagesensor-Steuerung.
- Fernbedienung für die Hausautomatisierung mit Core2: Projekt einer Fernbedienung für openHAB.
Lieferumfang
1x M5Stack Core2
1x Typ-C USB(20cm)
Technische Daten
Prozessor (LOV): ESP32 D0WDQ6-V3
- Arbeitsspeicher: 520 KB SRAM + 8 MB PSRAM
- Ausgangsspannung: 5 V
- Schnittstelle: 1x Typ C, 1x GROVE (I2C+I/0+UART)
Taktfrequenz
240MHz
Speicher-Typ
FLASH
Speicherkapazität
16MB
Prozessor-Kerne (Anzahl)
2x
Länge
54mm
Breite
54mm
Höhe
17.4mm
Produkt-Art
Mikrocontroller
Serie (Embedded Mikrocontroller)
M5Stack
Gewicht
52g
