Stockschraube M10 x 30cm Photovoltaik Befestigung

Die Stockschraube M10 dient der direkten Montage von Photovoltaik-Montageschienen auf der Holz-Unterkonstruktion von Schrägdächern mit Trapez-, Wellblech, Wellfaserzementplatten oder Sandwichelementen. Länge: 30cm

Die Stockschraube (Doppelgewindeschraube) ist ein wichtiges Befestigungselement für die Montage der Unterkonstruktion einer Photovoltaik-Anlage mit Aluminium-Montageschienen.

Sie dient der direkten Befestigung der Photovoltaik Montageschienenauf der Holz-Unterkonstruktion von vielen verschiedenen Dacharten, wie z.B. Trapez- und Wellblechdächer, sowie Dächer mit Wellfaserzementplatten (z.B. Eternit) oder Sandwichelementen. Sie kommt nur am Schrägdach zum Einsatz.

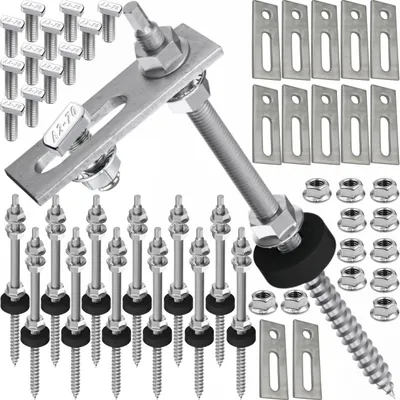

Die Stockschraube hat vormontiert drei Bundmuttern M10 mit Sperrverzahnung und eine EPDM-Dichtung.
Mit den beiden oberen Bundmuttern gründet sie in Verbindung mit einer Adapterplatte M10 die Auflage der Montageschienen-Konstruktion, auf der die Solarmodule befestigt werden. Die untere Bundmutter fixiert die EPDM-Dichtung zur Abdichtung der Dachdurchdringung.

Anmerkung 1: Die Adapterplatte M10 ist nicht im enthalten, sondern muss gesondert bestellt werden.
Anmerkung 2: Bei den handelsüblichen Photovoltaik Montageschienen gibt es zwei unterschiedliche Breiten des unteren Profilkanals. Der eine Typ hat eine Breite von 17,5mm und der andere Typ hat eine Breite von 23mm.
Für Typ 17,5 kann man entweder eine Sechskantschraube M10 x 25mm mit Kopfbreite 17mm (Artikelnr. 90586611) oder eine Hammerkopfschraube M10 x 32,5mm mit Kopfbreite 17,3mm (Artikelnr. 90589121) verwenden.
Für Typ 23 muss eine Hammerkopfschraube M10 x 25mm mit Kopfbreite 22,8mm (Artikelnr. 90589120) verwendet werden.

Zur Befestigung der Adapterplatte mit der Montageschiene wird je nach Typ von Montageschiene eine Sechskantschraube M10x25, eine Hammerkopfschraube 17,3 oder eine Hammerkopfschraube 22,8 in die untere Profilkammer (Nut) der Montageschiene eingelegt und durch die Adapterplatte mit der Bundmutter gekontert und festgezogen.

Die Auswahl der richtigen Stockschrauben-Länge ist von der Höhe der Dacheindeckung abhängig. Bei Wellblech zum Beispiel wird zwischen dem Wellental und dem Wellenberg gemessen. Bis 60mm Höhe wird eine 20cm lange Stockschraube verwendet, bis 110mm Höhe eine 25cm lange Stockschraube und bis 160mm Höhe eine 30cm lange Stockschraube.

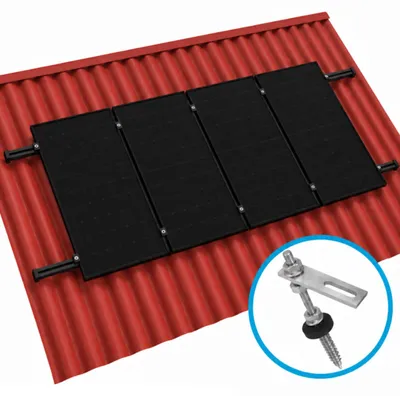

Im Folgenden ein kurzer beispielhafter Verwendungsüberblick des Befestigungsmaterials für die Konstruktion einer Photovoltaik-Anlage am Beispiel von Well- oder Trapezdächern aus Blech oder Faserzement mit einer Holz-Unterkonstruktion:

Die Pfetten- bzw. Sparrenpositionen überprüfen und an der Hochsicke (Wellenberg) durch die Faserzement- oder Blechplatten in die Pfetten/Sparren vorbohren. Der Vorbohrdurchmesser in Faserzement- oder Blechplatten muss immer größer sein als der Durchmesser der Stockschraube. Bei diesen Stockschrauben mit 10mm Durchmesser muss in den Faserzement- oder Blechplatten mit 14mm und in der Holzunterkonstruktion mit 7mm Bohrlochdurchmesser vorgebohrt werden.

Die Stockschraube in die Vorbohrung einsetzen und anschlagsorientiert senkrecht zur Dachfläche in den Sparren einschrauben. Die Stockschraube wird nicht über Drehmoment angezogen, die Dichtung sollte leicht komprimiert werden und vollflächig aufliegen.

Die Adapterplatte zwischen den obersten beiden Bundmuttern einsetzen, in die gewünschte Position bringen und dann mit der obersten Bundmutter festziehen.

Zur Befestigung der Montageschiene auf der Adapterplatte (bzw. ggf. mit dem Schienenverbinder) die Hammerkopfschraube in die untere Profilkammer (Nut) der Montageschiene einlegen, diese um 90 Grad gegen den Uhrzeigersinn drehen und durch die Adapterplatte mit der Bundmutter mit Sperrverzahnung kontern und festziehen.
Alternativ zur Hammerkopfschraube M10x32,5 mit Kopfbreite 17,3mm kann auch eine Sechskantschraube M10x25 mit Kopfbreite 17mm verwendet werden.

Die Solarmodule am Anfang und am Ende einer Modulreihe mit der Endklemme und zwischen zwei Modulen mit der Mittelklemme auf der Schienenkonstruktion befestigen. Dazu zunächst den Nutenstein in die obere Profilkammer (Nut) des Montageprofils einschieben und dann die Modulklemme mit der Zylinderkopfschraube in den Nutenstein verschrauben.
Die offenen Enden der Montageschienen mit den Abdeckkappen verschließen.

Die Montage sollte ausschließlich von ausgebildeten Fachkräften ausgeführt werden. Insbesondere Arbeiten an der Dachdeckung sollten von einem Dachdecker ausgeführt werden.
