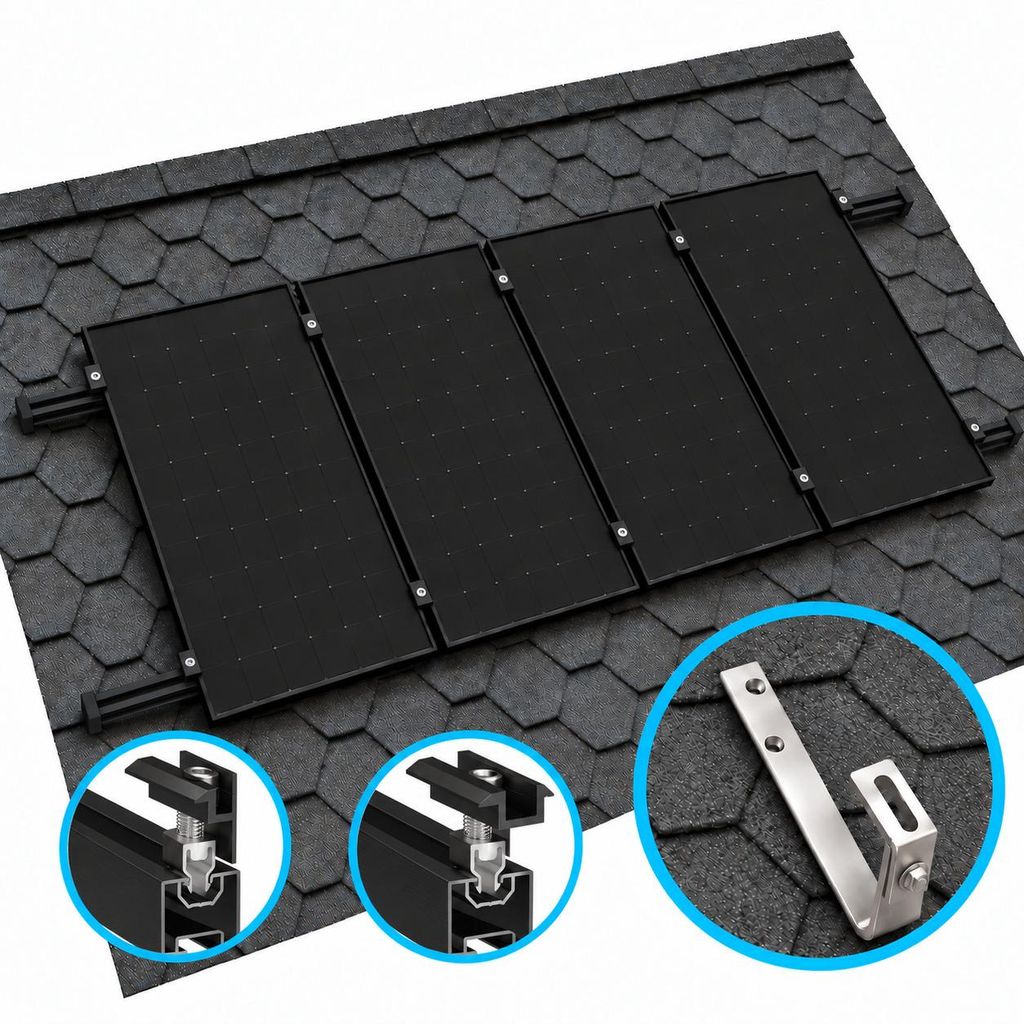

Montageset Bitumen/Schiefer Erweiterung Klickfix Schwarz 8cm
Das Solar Montageset Bitumen-/Schieferdach Erweiterung Klickfix Schwarz 8cm ist ein Komplettpaket für die Erweiterungsmontage einer Photovoltaik Anlage um ein zusätzliches Solarmodul auf der Holz-Unterkonstruktion eines Schrägdachs aus Bitumenziegeln, Bitumenschindeln, Dachpappe oder Schiefer. Die Montageprofile, deren Endkappen, sowie die End- und Mittelklemmen haben die Farbe Schwarz. Holzbohrschraubenlänge: 8cm.
Eigenschaften
- Bitumen-/Schiefer-Dachhaken: Höhenverstellbarer Winkel von 57,5 bis 97 mm und horizontale Ausrichtung der Montageschiene durch Langloch
- Bitumen-/Schiefer-Dachhaken: Robuste Ausführung aus rostfreiem Edelstahl A2 mit 5 mm Materialstärke
- Klickfix: Praktisches, vormontiertes Komplettset - einfach in die Profilschiene klicken oder schieben, am Modulrahmen fixieren und anziehen
- Klickfix: Mit integriertem Kerbsteg (Erdung) -> Zur Durchdringung der Eloxalschicht des Modulrahmens um eine leitende Verbindung zu erstellen
- Klickfix: Optimaler Halt am Solarmodul durch verzahnte Auflagefläche
- Holzbohrschraube: Hohe Sicherheit - Durch deutlich höhere Kopfdurchzugswerte gegenüber eines Senkkopfes
- Holzbohrschraube: Teilgewinde - Kein Ausreißen des Holzes - Durch die Schneidkerbe wird Spannung aus den Holzfasern genommen und eine Rissbildung minimiert
Das Montageset Klickfix für Bitumen- und Schieferdächer ist ein praxiserprobter Komplett-Bausatz für die Montage einer Photovoltaik-Anlage auf einem Schrägdach. Es enthält das komplette Befestigungsmaterial für die Erstellung der Unterkonstruktion aus Aluminium-Montageschienenund die Montage der Solarmodule.
Die beinhalteten Bitumen-/Schiefer-Dachhaken dienen der direkten Befestigung der Montageschienen auf der Holz-Unterkonstruktion und werden vorwiegend für Dächer mit Bitumenziegeln, Bitumenschindeln, Dachpappe oder Schiefer eingesetzt.
Das Klickfix-System sind vormontierte Sets aus der End- bzw. Mittelklemme, einer DIN 912 Edelstahl- Zylinderkopfschraube M8, einer Edelstahlfeder und einer Klick-Klemme mit Vierkantmutter. Die Klick-Klemme wird passgenau anstelle des klassischen Nutensteins direkt in den oberen Profilkanal der Solar-Montageschiene eingeklickt.
Das Klick-System verhilft zu einer äußerst einfachen und schnellen Montage. Es wird einfach in die Profilschiene geklickt oder geschoben, am Modulrahmen fixiert und dann angezogen.
Die vormontierte Lieferform vereinfacht die Montage enorm. Es können keine Einzelteile mehr verloren gehen, es muss nichts mehr müheselig zusammengesetzt werden und es geht deutlich schneller. Auch gerade hinsichtlich der Arbeitssicherheit z.B. auf Schrägdächern kann das von unschätzbarem Vorteil sein.
Für eine maximal stabile Montage geht dieser Bausatz von einem Bitumen-/Schiefer-Dachhaken je Sparren aus. Die Sparrenabstände können natürlich von Dach zu Dach variieren. Um nahezu jedes Dach abzudecken, berücksichtigt dieses Set sicherheitshalber 4 Bitumen-/Schiefer-Dachhaken je Modul.
Die Montageprofile und deren Abdeckkappen, sowie der End- und Mittelklemmen haben die Farbe Schwarz.
Die Holzbohrschrauben haben die Länge 8cm.
Im Detail enthält dieses Montageset das komplette Befestigungsmaterial für eine Erweiterungs-Montage um ein zusätzliches Solarmodul:
- 4x Höhenverstellbarer Dachhaken für Bitumen- und Schieferdächer, Artikelnr. 90583010
- 8x Tellerkopf-Holzbauschraube 8x80mm, Artikelnr. 36296080
- 2x Montageschiene 40x40 je 1,2m in Schwarz, Artikelnr. 9589312
- 4x Einschubverbinder für PV-Montageschiene, 200mm (2 Stück je Schienenverbindung), Artikelnr. 90590200
- 4x Hammerkopfschraube M10x32,5, Artikelnr. 90589121
- 4x Bundmutter M10 mit Sperrverzahnung, Artikelnr. 90589130
- 2x Mittelklemme Klickfix für Solarmodule 30-40mm in Schwarz, Artikelnr. 90589153
Erläuterung zur Kombination der Montage-Sets [Einzelmodul-Montage], [Erweiterungs-Montage], [2-Modul-Montage], [3-Modul-Montage], [4-Modul-Montage], ...Beispiel 1: Bei einreihiger Verlegung von zum Beispiel 5 Solarmodulen (5x1) müsste 1 mal das [Einzelmodul-Montageset] und 4 mal das [Erweiterungs-Montageset] bestellt werden. Alternativ könnte auch 1 mal das [4-Module-Montageset] und 1 mal das [Erweiterungs-Montageset] bestellt werden. In beiden Fällen würden exakt die gleichen Artikel und Mengen geliefert werden.
Beispiel 2: Bei zweireihiger Verlegung von zum Beispiel 8 Solarmodulen (4x2) müsste 2 mal das [Einzelmodul-Montageset] und 6 mal das [Erweiterungs-Montageset] bestellt werden. Alternativ könnte auch 2 mal das [4-Module-Montageset] bestellt werden. In beiden Fällen würden exakt die gleichen Artikel und Mengen geliefert werden.
Bei der Montage wird von der üblichen senkrechten Positionierung der Solarmodule im klassischen Ein-Schienensystem (also keine Kreuzschienenkonstruktion) ausgegangen. Die Solarmodule sollten maximal 1135mm breit sein und eine Modulhöhe (Rahmenhöhe) von 30-40mm haben.
Der
höhenverstellbare Winkel des Bitumen-/Schiefer-Dachhakens lässt sich von
57,5 bis 97 mm einstellen. So kann die Schienenhöhe an den Dachaufbau angepasst werden. Zusätzlich ermöglicht das
Langloch die horizontale Ausrichtung der Montageschiene. Der Dachhaken besteht aus
rostfreiem Edelstahl A2 mit 5 mm Materialstärke.
Die Tellerkopf-Holzbohrschraube mit Schabenut und Teilgewinde verfügt über eine Cut-Spitze (auch Schneidkerbe oder Schabenut genannt). Diese spezielle Form der Schraubenspitze macht das Vorbohren in der Regel überflüssig und vereinfacht enorm deren gezieltes Ansetzen.
- Hohe Sicherheit - Durch deutlich höhere Kopfdurchzugswerte gegenüber eines Senkkopfes
- Kein Ausreißen des Holzes - Durch die Schneidkerbe wird Spannung aus den Holzfasern genommen und eine Rissbildung minimiert
- Einfaches gezieltes Ansetzen ohne Vorbohren dank der Schabenut-Spitze
- Kostengünstig - Erhöhte Kopfdurchzugswerte resultieren zu 50% weniger Schrauben
Für einen optimalen Halt am Solarmodul verfügen die
Mittel- und Endklemmen über eine
gezahnte Auflagefläche.
Der besondere
integrierte Kerbsteg steigert die Betriebssicherheit der gesamten Photovoltaik-Anlage. Er dient der Durchdringung der Eloxalschicht des Modulrahmens um eine leitende Verbindung zu erstellen (Erdung).
Die doitBau End- und Mittelklemmen Klickfix und auch die PV-Montageschienen sind
stückeloxiert. Bei diesem Verfahren erfolgt das eigentliche Eloxieren nach der Oberflächenvorbehandlung, das heißt auch die Schnittkanten sind schwarz. Es ist im Ergebnis besonders hochwertig. Die Eloxierung schützt das Aluminium. Durch das Eloxieren entsteht eine harte, verschleißfeste Schicht (bei diesem Modell mit
20µm extra Dick), die das darunterliegende Aluminium gut schützt. Dank des Verfahrens wird die Korrosionsbeständigkeit erhöht und das Material bleibt länger schön und ansehnlich.
Im Folgenden ein kurzer beispielhafter Verwendungsüberblick des Befestigungsmaterials für die Konstruktion einer Photovoltaik-Anlage am Beispiel eines Bitumen- oder Schieferdaches mit einer Holz-Unterkonstruktion:
Den Bitumen-/Schiefer-Dachhaken auf dem Sparren ausrichten und die Dachdeckung im Befestigungsbereich fachgerecht vorbereiten. Den Dachhaken mit zwei Tellerkopf-Holzbauschrauben am Sparren festschrauben und den Anschluss an die Bitumen- oder Schieferdeckung geeignet abdichten. Den Winkel auf die benötigte Höhe zwischen 57,5 und 97 mm einstellen und seine Verbindung festziehen.
Zur Befestigung der Montageschiene auf dem Befestigungshaken die Hammerkopfschraube in die untere Profilkammer (Nut) der Montageschiene einlegen, diese um 90 Grad gegen den Uhrzeigersinn drehen und durch den Winkel des Dachhakens mit der Bundmutter mit Sperrverzahnung kontern und festziehen.
Zur Verbindung der Montageschienen je Schienenverbindung zwei Einschubverbinder verwenden. Je einen Verbinder bis zur mittigen Kerbe in die beiden seitlichen Kanäle des H-förmigen Schienenprofils einschieben und die nächste Schiene auf die freien Verbinderhälften aufschieben.
Die Solarmodule am Anfang sowie am Ende einer Modulreihe mit der Endklemme Klickfix und zwischen zwei Modulen mit der Mittelklemme Klickfix auf der Schienenkonstruktion befestigen. Dank dem praktischen Klicksystem werden die Klemmen einfach in die Profilschiene geklickt oder geschoben, am Modulrahmen fixiert und dann angezogen.
Die offenen Enden der Montageschienen mit den Abdeckkappen verschließen.
Die Montage sollte ausschließlich von ausgebildeten Fachkräften ausgeführt werden. Insbesondere Arbeiten an der Dachdeckung sollten von einem Dachdecker ausgeführt werden.
