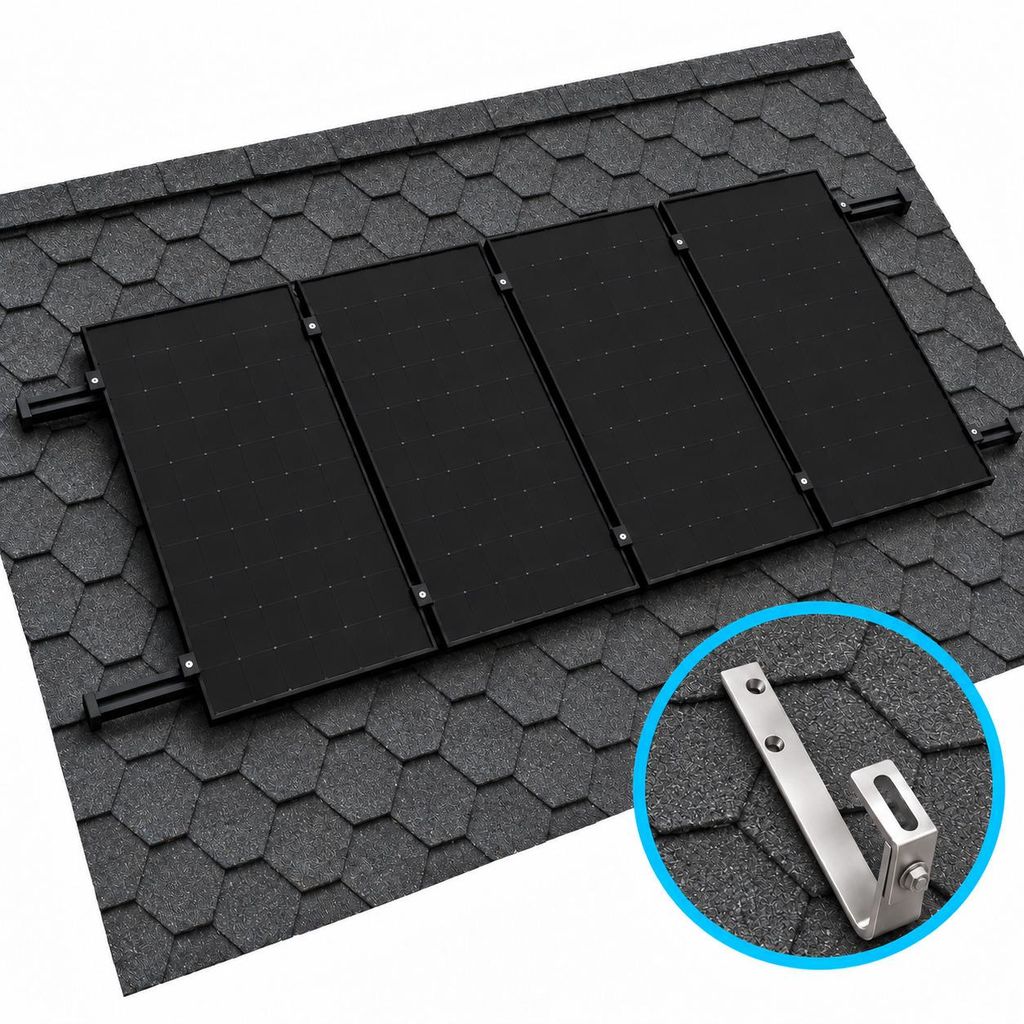

1x Basis Montageset Bitumendach Schwarz – Solarmodul-Halterung, PV-Befestigung auf Bitumen, für Balkonkraftwerk

Das Solar Montageset Bitumendach Einzelmodul Schwarz 8cm ist ein Komplettpaket für die Einzelmontage einer Photovoltaik Anlage mit einem Solarmodul auf der Holz-Unterkonstruktion eines Schrägdachs aus Bitumenziegeln, Bitumenschindeln oder Dachpappe. Die Montageprofile, deren Endkappen, sowie die End- und Mittelklemmen haben die Farbe Schwarz. Holzbohrschraubenlänge: 8cm.

Eigenschaften

• Bitumendachhaken: Komfortabel verstellbare Positionierung der Montageschiene durch spezielle Langlochbohrung
• Bitumendachhaken: Maximale Tragfähigkeit durch erhöhte Materialstärke
• End- und Mittelklemmen: Extra lange 70mm für eine maximal stabile Auflagebreite auf dem Modulrahmen
• End- und Mittelklemmen: Mit integriertem Kerbsteg (Erdung) -> Zur Durchdringung der Eloxalschicht des Modulrahmens um eine leitende Verbindung zu erstellen
• End- und Mittelklemmen: Optimaler Halt am Solarmodul durch verzahnte Auflagefläche
• Holzbohrschraube: Hohe Sicherheit - Durch deutlich höhere Kopfdurchzugswerte gegenüber eines Senkkopfes
• Holzbohrschraube: Teilgewinde - Kein Ausreißen des Holzes - Durch die Schneidkerbe wird Spannung aus den Holzfasern genommen und eine Rissbildung minimiert
• Holzbohrschraube: Einfaches gezieltes Ansetzen ohne Vorbohren dank der Schabenut-Spitze
• Ausführung schwarz: Klemmen und Montageschienen sind Stückeloxiert (auch die Schnittkanten sind schwarz), verschleißfeste Schicht (mit 20µm Dicke) für erhöhten Korrosionsschutz
• Maximale Stabilität, Langlebigkeit und Witterungsbeständigkeit durch rostfreien Edelstahl und Aluminium der höchsten Güte bei allen Komponenten

Das Montageset für Bitumendächer ist ein praxiserprobter Komplett-Bausatz für die Montage einer Photovoltaik-Anlage auf einem Schrägdach. Es enthält das komplette Befestigungsmaterial für die Erstellung der Unterkonstruktion aus Aluminium- Montageschienenund die Montage der Solarmodule. Die beinhalteten Bitumendachhaken dienen der direkten Befestigung der Montageschienen auf der Holz-Unterkonstruktion und werden vorwiegend für Dächer mit Bitumenziegeln, Bitumenschindeln oder Dachpappe eingesetzt. Für eine maximal stabile Montage geht dieser Bausatz von einem Bitumendachhaken je Sparren aus. Die Sparrenabstände können natürlich von Dach zu Dach variieren. Um nahezu jedes Dach abzudecken, berücksichtigt dieses Set sicherheitshalber 4 Bitumendachhaken je Modul. Die Montageprofile und deren Abdeckkappen, sowie der End- und Mittelklemmen haben die Farbe Schwarz. Die Holzbohrschrauben haben die Länge 8cm.

Im Detail enthält dieses Montageset das komplette Befestigungsmaterial für eine Einzelmodul-Montage:

• 4x Befestigungshaken für Bitumendächer, Artikelnr. 90584010
• 8x Tellerkopf-Holzbauschraube 8x80mm, Artikelnr. 36296080
• 2x Montageschiene 40x40 je 1,2m in Schwarz, Artikelnr. 9589312
• 4x Abdeckkappe für Montageschienen in Schwarz, Artikelnr. 90589016
• 4x Hammerkopfschraube M10x32,5, Artikelnr. 90589121
• 4x Bundmutter M10 mit Sperrverzahnung, Artikelnr. 90589130
• 4x Endklemme für Solarmodule 30mm in Schwarz, Artikelnr. 90589141
• 4x Nutenstein M8 mit Federkugel, Artikelnr. 90589160
• 4x Zylinderkopfschraube M8x35, Artikelnr. 90586710

Erläuterung zur Kombination der Montage-Sets [Einzelmodul-Montage], [Erweiterungs-Montage], [2-Modul-Montage], [3-Modul-Montage], [4-Modul-Montage], ...

Beispiel 1: Bei einreihiger Verlegung von zum Beispiel 5 Solarmodulen (5x1) müsste 1 mal das [Einzelmodul-Montageset] und 4 mal das [Erweiterungs-Montageset] bestellt werden. Alternativ könnte auch 1 mal das [4-Module-Montageset] und 1 mal das [Erweiterungs-Montageset] bestellt werden. In beiden Fällen würden exakt die gleichen Artikel und Mengen geliefert werden.

Beispiel 2: Bei zweireihiger Verlegung von zum Beispiel 8 Solarmodulen (4x2) müsste 2 mal das [Einzelmodul-Montageset] und 6 mal das [Erweiterungs-Montageset] bestellt werden. Alternativ könnte auch 2 mal das [4-Module-Montageset] bestellt werden. In beiden Fällen würden exakt die gleichen Artikel und Mengen geliefert werden.

Bei der Montage wird von der üblichen senkrechten Positionierung der Solarmodule im klassischen Ein-Schienensystem (also keine Kreuzschienenkonstruktion) ausgegangen. Die Solarmodule sollten maximal 1135mm breit sein und eine Modulhöhe (Rahmenhöhe) von 30-40mm haben. Bei der Befestigung der Montageschiene auf dem Bitumendachhaken ist es sehr komfortabel, dass deren Position durch eine spezielle Langlochbohrung in horizontaler Richtung zwischen 1cm und 5,5cm angepasst werden kann.

Die Tellerkopf-Holzbohrschraube mit Schabenut und Teilgewinde verfügt über eine Cut-Spitze (auch Schneidkerbe oder Schabenut genannt). Diese spezielle Form der Schraubenspitze macht das Vorbohren in der Regel überflüssig und vereinfacht enorm deren gezieltes Ansetzen.

• Hohe Sicherheit - Durch deutlich höhere Kopfdurchzugswerte gegenüber eines Senkkopfes
• Kein Ausreißen des Holzes - Durch die Schneidkerbe wird Spannung aus den Holzfasern genommen und eine Rissbildung minimiert
• Einfaches gezieltes Ansetzen ohne Vorbohren dank der Schabenut-Spitze
• Kostengünstig - Erhöhte Kopfdurchzugswerte resultieren zu 50% weniger Schrauben

Für einen optimalen Halt am Solarmodul verfügen die Mittel- und Endklemmen über eine gezahnte Auflagefläche. Der besondere integrierte Kerbsteg steigert die Betriebssicherheit der gesamten Photovoltaik-Anlage. Er dient der Durchdringung der Eloxalschicht des Modulrahmens um eine leitende Verbindung zu erstellen (Erdung).

Die doitBau End- und Mittelklemmen und auch die PV-Montageschienen sind stückeloxiert. Bei diesem Verfahren erfolgt das eigentliche Eloxieren nach der Oberflächenvorbehandlung, das heißt auch die Schnittkanten sind schwarz. Es ist im Ergebnis besonders hochwertig. Die Eloxierung schützt das Aluminium. Durch das Eloxieren entsteht eine harte, verschleißfeste Schicht (bei diesem Modell mit 20µm extra Dick), die das darunterliegende Aluminium gut schützt. Dank des Verfahrens wird die Korrosionsbeständigkeit erhöht und das Material bleibt länger schön und ansehnlich.

Im Folgenden ein kurzer beispielhafter Verwendungsüberblick des Befestigungsmaterials für die Konstruktion einer Photovoltaik-Anlage am Beispiel eines Bitumendaches mit einer Holz-Unterkonstruktion:

• Den Befestigungshaken auf dem Sparren ausrichten.
• Die Dachoberfläche an der entsprechenden Stelle reinigen und die nachfolgende Schraubdurchdringung geeignet abdichten.
• Den Befestigungshaken dann mit Tellerkopf-Holzbauschrauben durch die Dacheindeckung hindurch am Sparren festschrauben.
• Zur Befestigung der Montageschiene auf dem Befestigungshaken ( bzw. ggf. mit dem Schienenverbinder ) die Hammerkopfschraube in die untere Profilkammer (Nut) der Montageschiene einlegen, diese um 90 Grad gegen den Uhrzeigersinn drehen und durch die Adapterplatte mit der Bundmutter mit Sperrverzahnung kontern und festziehen.
• Die Solarmodule am Anfang und am Ende einer Modulreihe mit der Endklemme und zwischen zwei Modulen mit der Mittelklemme auf der Schienenkonstruktion befestigen. Dazu zunächst den Nutenstein in die obere Profilkammer (Nut) des Montageprofils einschieben und dann die Modulklemme mit der Zylinderkopfschraube in den Nutenstein verschrauben.
• Die offenen Enden der Montageschienen mit den Abdeckkappen verschließen.

Die Montage sollte ausschließlich von ausgebildeten Fachkräften ausgeführt werden. Insbesondere Arbeiten an der Dachdeckung sollten von einem Dachdecker ausgeführt werden
