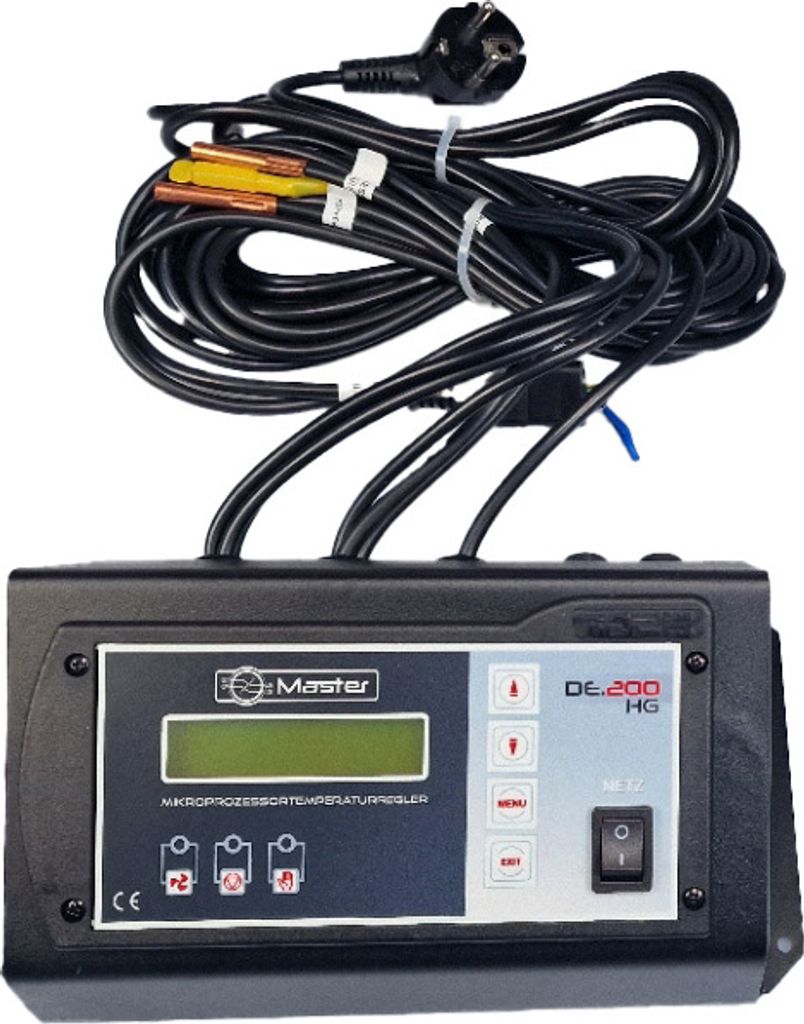

Tech DE.200HG Holzvergaserregelung Universal

Tech Master Holzvergaserkessel-Regler DE.200 HG ohne Lambdasonde

Der Tech Master DE.200 HG ist ein Temperatur- und Verbrennungsregler für Holzvergaserkessel ohne Lambdasonde. Das Gerät steuert Gebläse sowie Pufferlade- oder Kesselkreispumpe und ist für Montage am Kessel vorbereitet. Die Regelung überwacht Kessel- und Abgastemperatur und passt daraus die Gebläseleistung automatisch an den Verbrennungsprozess an. Dadurch wird der Abbrand gleichmäßiger geführt und Wärme gezielt ins Heizsystem übertragen.

Ein Funktionspunkt ist die stufenlose Modulation der Gebläseleistung. Vorgaben für Abgastemperatur können angepasst werden. Ebenso lassen sich minimale und maximale Gebläseleistung im Modulationsbetrieb einstellen. Dies unterstützt eine abgestimmte Arbeitsweise und erleichtert die Anpassung an verschiedene Anlagen. Die Regelsoftware nutzt einen vorinstallierten PID-Algorithmus exakt.

Zur Temperaturerfassung verfügt der Regler über Kesselsensor und Abgassensor. Zusätzlich kann ein Puffersensor zur Einbindung eines Pufferspeichers genutzt werden. Damit eignet sich das Gerät auch für Anlagen mit Wärmespeicherung. Das Gehäuse besteht aus temperaturbeständigen Materialien und ist als Einbaugehäuse für Kesselmontage ausgeführt. Ein LCD-Display erleichtert Bedienung und Kontrolle der Werte.

Vorteile

Der Regler ist für Holzvergaserkessel ohne Lambdasonde ausgelegt und verbindet Gebläsesteuerung, Temperaturüberwachung und Pumpensteuerung in einem Gerät. Durch Kessel- und Abgastemperatur wird die Gebläseleistung dem Verbrennungsverlauf angepasst. Das ermöglicht eine Anpassung des Luftstroms ohne Lambdaregelung. Die stufenlose Modulation unterstützt den Betrieb zwischen minimaler und maximaler Leistung.

Zusätzlich steuert der DE.200 HG Kesselkreispumpe bzw. Pufferladepumpe. Damit werden zentrale Funktionen des Holzvergaserkessels zusammengeführt. Der integrierte Sicherheitstemperaturwächter ergänzt das System. Durch einen zusätzlichen Puffersensor kann die Speicherladung integriert werden. Die Kesselmontage ist vorbereitet und vereinfacht die Installation.

Technische Daten

Gerätetyp: Temperatur- und Verbrennungsregler für Holzvergaserkessel
Modell: DE.200 HG
Ausführung: ohne Lambdasonde
Regelbereich: Gebläse und Kesselkreispumpe
Gebläseregelung: stufenlos modulierend
Regelalgorithmus: PID vorinstalliert
Temperaturüberwachung: Kessel- und Abgastemperatur
Sensoren: Kesselsensor und Abgassensor
Pufferspeicherfunktion: mit zusätzlichem Puffersensor möglich
Anzeige: LCD-Display
Sicherheitsfunktion: Sicherheitstemperaturwächter
Montageart: Einbaugehäuse Kesselmontage
Gehäusematerial: temperaturbeständig
Referenzgebläse im Test: EBM Papst R2E180-CG82-05

Anwendungsbereiche

Der Regler eignet sich für Holzvergaserkessel in Heizungsanlagen, bei denen Gebläse und Pumpe abhängig von Kessel- und Abgastemperatur gesteuert werden. Typische Einsatzorte sind Systeme mit Pufferspeicher in Wohngebäuden, Werkstätten oder ähnlichen Gebäuden mit Festbrennstoffkessel. Durch anpassbare Vorgaben für Abgastemperatur sowie minimale und maximale Gebläseleistung kann der Regler auf unterschiedliche Kessel abgestimmt werden. Auch bei Modernisierung bestehender Anlagen ohne Lambdasonde ist er geeignet.

Lieferumfang

1 DE.200 Regler und 1 Kabelbaum.

FAQ

Für welche Kessel ist der DE.200 HG vorgesehen
Für Holzvergaserkessel ohne Lambdasonde und Kesselmontage vorbereitet.

Welche Komponenten steuert das Gerät
Gebläse sowie Kesselkreispumpe bzw. Pufferladepumpe und überwacht Kessel- und Abgastemperatur.

Kann ein Pufferspeicher eingebunden werden
Ja, über zusätzlichen Puffersensor zur Einbindung der Speicherladung.

Wie wird die Gebläseleistung geregelt
Stufenlos moduliert auf Basis von Kessel- und Abgastemperatur sowie einstellbaren Vorgaben.
