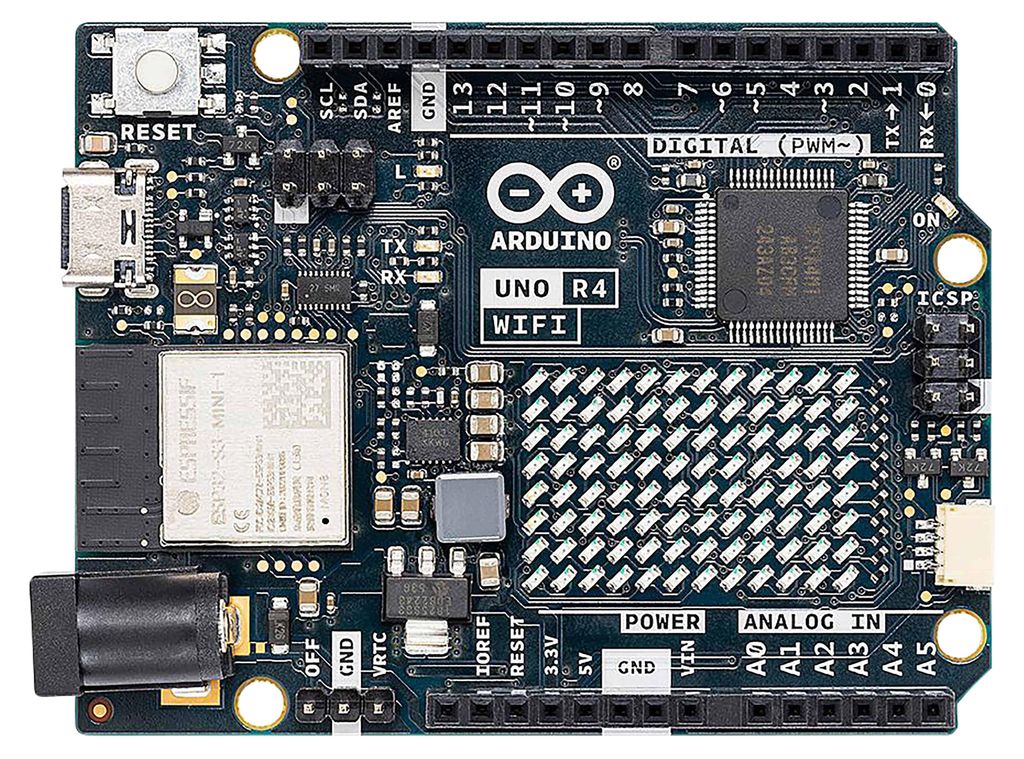

Arduino UNO R4 WiFi, 48 MHz, Renesas RA4M1, 0,256 MB, 512 KB, 8 KB, 802.11b, 802.11g, Wi-Fi 4 (802.11n)

Das Arduino Uno R4 Wifi vereint den Ra4M1-Mikroprozessor von Renesas mit dem Esp32-S3 von Espressif und schafft so ein All-in-One-Tool für Maker mit verbesserter Verarbeitungsleistung und einer Vielzahl neuer Peripheriegeräte. Mit seinen integrierten Wi-Fi®- und Bluetooth®-Funktionen ermöglicht das Uno R4 Wifi Makern, grenzenlose kreative Möglichkeiten auszuschöpfen. Darüber hinaus verfügt dieses vielseitige Board über eine praktische integrierte 12x8-LED-Matrix und einen Qwiic-Anschluss, die viel Raum für Innovationen und die Entfesselung der Kreativität bieten. Diese dynamische Kombination ermöglicht es Makern, ihre Ideen in die Realität umzusetzen und ihre Projekte auf ein beispielloses Niveau zu heben. Das Arduino Uno R4 Wifi kombiniert die Verarbeitungsleistung und die aufregenden neuen Peripheriegeräte des Ra4M1-Mikrocontrollers von Renesas mit der drahtlosen Konnektivitätsleistung des Esp32-S3 von Espressif. Darüber hinaus bietet das Uno R4 Wifi eine integrierte 12x8-LED-Matrix, einen Qwiic-Anschluss, VRTC und Off-Pin und deckt damit alle potenziellen Anforderungen von Makern für ihr nächstes Projekt ab. Mit dem Uno R4 Wifi können Sie Ihr Projekt ganz einfach aktualisieren und drahtlose Konnektivität hinzufügen, um die Reichweite Ihres aktuellen Setups zu erweitern. Wenn dies Ihr erstes Projekt ist, bietet dieses Board alles, was Sie brauchen, um Ihre Kreativität zu wecken.

Grundlegende Produktinformationen: -- Primärfarben: Blau -- Tiefeneinheit: 53,34 mm -- Breiteneinheit: 68,85 mm -- Gewichtseinheit: 30 g - Technische Daten: -- Betriebsspannung: 5 V -- Analoge Eingangskanäle: 6 -- Typ der analogen Eingangspins: ADC 14 Bit -- Eingebaute LEDs: 96 -- Taktfrequenz: 48 MHz -- Gleichstrom für 3,3-Volt-Pins: 8 mA -- Gleichstrom pro E/A-Pins: 8 mA -- Flash-Speicher: 256 KB -- I2C: 1 -- Digitale PWM-E/A-Pins: 14 -- PWM-Pins: 6 -- SPI: 1 -- SRAM: 512 KB -- Mikrocontroller: E 32-Bit Ra4M1 -- Uart: 1 -- DAC: 1 -- CAN: 1 - Anschlüsse: -- Digitale E/A-Pins: 14 - IT Anschlüsse: -- USB-Typ: USB-C -- Bluetooth-Konnektivität: Ja -- USB: Ja - Stromversorgung: -- Nenneingangsspannungsbereich: 6–24 V.

Prozessortaktfrequenz:

48 MHz

Mikrocontroller-Modell:

Renesas RA4M1

Flash-Speicher:

0,256 MB

SRAM (Statischer Random Access-Speicher):

512 KB

EEPROM (Elektrisch überschreibbarer, programmierbarer Lesespeicher):

8 KB

WLAN:

Ja

Anzahl der USB-Anschlüsse:

1

WLAN-Standards:

802.11b, 802.11g, Wi-Fi 4 (802.11n)

Bluetooth:

Ja

Bluetooth-Version:

5.0

Anzahl der digitalen E-/A-Kontakte:

14

Anzahl der analogen E-/A-Kontakte:

6

PWM digitale E-/A-Pins:

6

UART:

Ja

I2C-Schnittstelle:

Ja

SPI Schnittstelle:

Ja

Formfaktor:

Arduino

Analog-Digital-Wandler:

Ja

DC input Spannung:

6 - 24 V

Dimensionen Tafel:

68,85 x 53,34 mm

Arduino UNO R4 WiFi: Leistungsstarkes Entwicklungsboard mit RA4M1 Microcontroller und ESP32-S3
Das Arduino UNO R4 WiFi kombiniert die Rechenleistung des RA4M1 Mikrocontrollers von Renesas mit der drahtlosen Konnektivität des ESP32-S3 von Espressif. Zusätzlich bietet das UNO R4 WiFi eine an Bord integrierte 12x8 LED-Matrix, Qwiic-Anschluss, VRTC und einen OFF-Pin, um alle Bedürfnisse der Maker für ihr nächstes Projekt abzudecken.

Merkmale im Überblick

• Hardwarekompatibilität mit UNO-Formfaktor
• Erweiterte Speicherkapazität und höhere Taktrate
• Zusätzliche On-Board-Peripheriegeräte wie 12-Bit-DAC, CAN-Bus und OP-AMP
• Erweiterte 24V-Toleranz
• HID-Unterstützung für die Simulation von Maus oder Tastatur
• Wi-Fi® und Bluetooth® mit ESP32-S3 Modul
• Qwiic-I2C-Anschluss für einfache Verbindung
• Unterstützung für batteriebetriebene RTC
• Integrierte helle 12x8 rote LED-Matrix
• Diagnose für Laufzeitfehler

Technische Daten

• Mikrocontroller: Renesas RA4M1 (Arm® Cortex®-M4)
• USB: USB-C® Programmieranschluss
• Digital I/O Pins: 14
• Analoge Eingangspins: 6
• DAC: 1
• PWM-Pins: 6
• Kommunikation: UART, I2C, SPI, CAN Bus
• Betriebsspannung: 5 V (ESP32-S3 ist 3.3 V)
• Eingangsspannung (VIN): 6-24 V
• DC Strom pro I/O-Pin: 8 mA
• Taktrate: Hauptkern 48 MHz, ESP32-S3 bis zu 240 MHz
• Speicher: RA4M1 256 kB Flash, 32 kB RAM; ESP32-S3 384 kB ROM, 512 kB SRAM
• Abmessungen: Breite 68.85 mm, Länge 53.34 mm

Lieferumfang

• 1x Arduino UNO R4 WiFi Board

Links

• Zum BerryBase Blog

- Verwenden Sie das Board nur in einer gut belüfteten Umgebung, um Überhitzung zu vermeiden. - Vermeiden Sie direkten Kontakt mit Wasser oder anderen Flüssigkeiten, da dies Kurzschlüsse verursachen kann. - Stellen Sie sicher, dass die Spannungszufuhr den Spezifikationen des Boards entspricht, um Schäden zu verhindern. - Halten Sie das Board fern von statischen Entladungen, z. B. durch Verwendung einer antistatischen Unterlage. - Manipulieren Sie keine Bauteile während des Betriebs, um Verletzungen oder elektrische Schäden zu vermeiden. - e Boards oder Komponenten dürfen nicht in den Hausmüll gelangen. - Recyclen Sie das Produkt gemäß den örtlichen Gesetzen für Elektro- und Elektronikschrott. - Entfernen Sie vor der Entsorgung alle Batterien oder angeschlossenen Speicherbausteine. - Bewahren Sie das Produkt außerhalb der Reichweite von Kindern auf, um Verletzungen oder Schäden zu verhindern.

ARDUINO UNO R4 WIFI

Warum Sie dieses Produkt wählen sollten?



- Hochleistungs-Cortex-M4-Prozessor - Großer Speicher für komplexe Projekte - WLAN und Bluetooth integriert - 12x8 LED-Matrix für visuelle Ausgaben - CAN-Bus- und Qwiic-Anschluss verfügbar - 24V Spannungstoleranz integriert Lassen Sie uns herausfinden, was der UNO R4 WiFi zu bieten hat: Erweiterter Speicher und schnellerer Takt: Der UNO R4 WiFi verfügt über einen größeren Speicher und eine schnellere Taktfrequenz, was präzisere Berechnungen und die mühelose Abwicklung komplexer Projekte ermöglicht. Zusätzliche On-Board-Peripheriegeräte: Der UNO R4 WiFi bietet eine Reihe von On-Board-Peripheriegeräten, darunter einen 12-Bit-DAC, einen CAN-BUS und einen OP AMP, die erweiterte Möglichkeiten und Designflexibilität bieten. Erweiterte 24-V-Toleranz: Der UNO R4 WiFi unterstützt einen größeren Eingangsspannungsbereich und ermöglicht so die nahtlose Integration von Motoren, LED-Streifen und anderen Aktoren mit einer einzigen Stromquelle. HID-Unterstützung: Mit der eingebauten HID-Unterstützung kann der UNO R4 WiFi eine Maus oder Tastatur simulieren, wenn er über USB an einen Computer angeschlossen ist, was das Senden von Tastenanschlägen und Mausbewegungen erleichtert. Wi-Fi® und Bluetooth®: Der UNO R4 WiFi beherbergt ein ESP32-S3 Modul, das es den Entwicklern ermöglicht, drahtlose Verbindungen zu ihren Projekten hinzuzufügen. In Kombination mit der Arduino IoT Cloud können Maker ihre Projekte aus der Ferne überwachen und steuern. Qwiic-Anschluss: Der UNO R4 WiFi verfügt über einen Qwiic I2C-Anschluss, der eine einfache Verbindung zu Knotenpunkten aus dem umfangreichen Qwiic-Ökosystem ermöglicht. Adapterkabel ermöglichen auch die Kompatibilität mit Sensoren und Aktoren, die auf anderen Anschlüssen basieren. Unterstützung für batteriebetriebene RTC: Der UNO R4 WiFi enthält zusätzliche Pins, darunter einen "OFF"-Pin zum Ausschalten des Boards und einen "VRTC"-Pin, um die interne Echtzeituhr mit Strom zu versorgen und am Laufen zu halten. LED Matrix: Der UNO R4 WiFi verfügt über eine helle 12x8 rote LED-Matrix, die sich ideal für kreative Projekte mit Animationen oder zum Plotten von Sensordaten eignet und zusätzliche Hardware überflüssig macht. Diagnostik für Laufzeitfehler: Der UNO R4 WiFi verfügt über einen Fehlerabfangmechanismus, der Laufzeitabstürze erkennt und detaillierte Erklärungen und Hinweise zu der Codezeile liefert, die den Absturz verursacht hat. Mit all diesen Funktionen, die in den bekannten UNO-Formfaktor gepackt sind, ist jetzt der perfekte Zeitpunkt, um Ihr Projekt aufzurüsten oder Ihre Maker-Reise anzutreten. Der UNO R4 WiFi bietet unvergleichliche Vielseitigkeit und Möglichkeiten für Maker aller Stufen. Karte Bezeichnung:Arduino® UNO R4 WiFi:SKU ABX00087 Mikrocontroller Renesas: RA4M1 (Arm® Cortex®-M4) USB: USB-C®, Programmieranschluss Pins: Digitale E/A-Pins 14 Pins: Analoge Eingangs-Pins 6 DAC: 1 PWM-Pins: 6 Kommunikation UART: Ja, 1x I2C: Ja, 1x SPI: Ja, 1x CAN:Ja 1 CAN-Bus Stromversorgung Betriebsspannung der Schaltung: 5 V (ESP32-S3 ist 3,3 V) Eingangsspannung (VIN): 6-24 V DC Strom pro I/O Pin: 8 mA Taktrate Hauptkern: 48 MHz ESP32-S3: bis zu 240 MHz Speicher RA4M1: 256 kB Flash, 32 kB RAM ESP32-S3: 384 kB ROM, 512 kB SRAM Abmessungen Breite 68,85 mm Länge 53,34 mm
