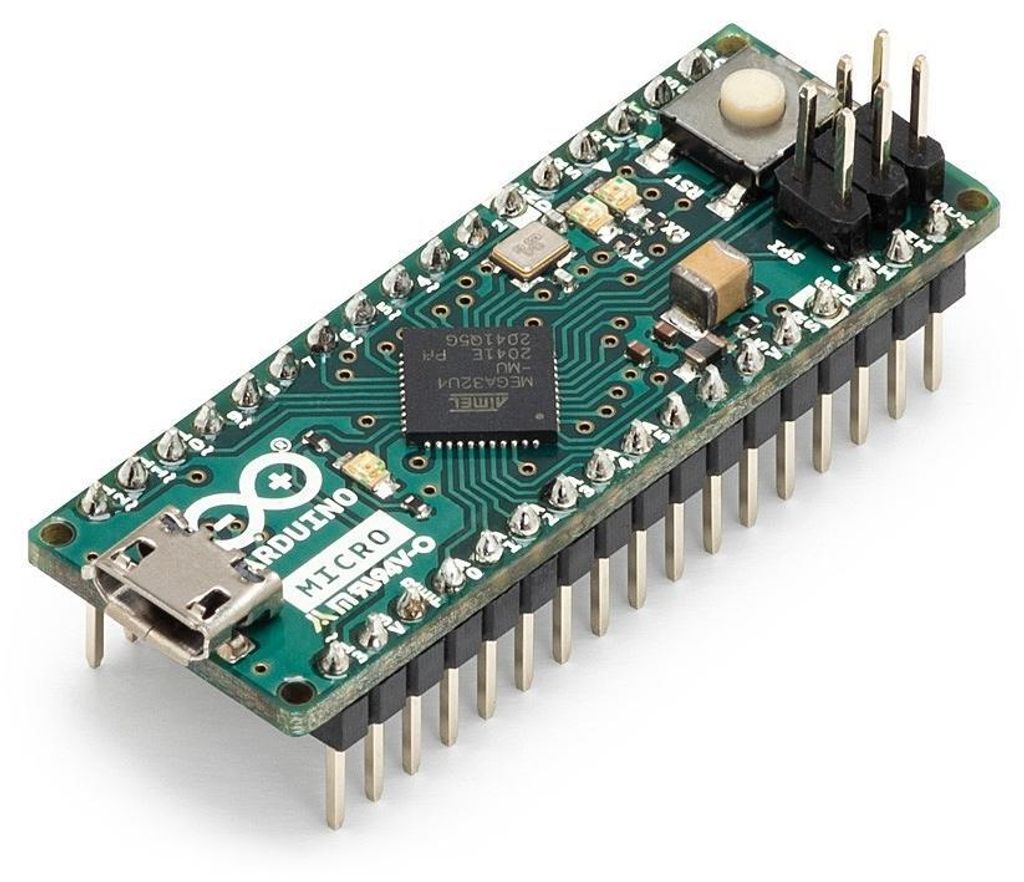

Arduino A000053, ATmega32u4, 16 MHz, 32 KB

Arduino Micro, A000053, Mikrocontroller-Board basierend auf dem ATmega32U4
Das Arduino Micro ist ein Mikrocontroller-Board, das auf dem ATmega32U4 basiert und in Zusammenarbeit mit Adafruit entwickelt wurde. Es verfügt über 20 digitale Ein-/Ausgabepins (von denen 7 als PWM-Ausgänge und 12 als analoge Eingänge verwendet werden können), einen 16 MHz Kristalloszillator, eine Micro-USB-Verbindung, einen ICSP-Header und einen Reset-Knopf. Es enthält alles Notwendige, um den Mikrocontroller zu unterstützen; einfach mit einem Micro-USB-Kabel an einen Computer anschließen, um zu starten. Seine Form ermöglicht es, das Board einfach auf ein Breadboard zu setzen.

Merkmale im Überblick

• 20 digitale Ein-/Ausgabepins, 7 als PWM-Ausgänge, 12 als analoge Eingänge
• 16 MHz Kristalloszillator
• Micro-USB-Verbindung
• ICSP-Header und Reset-Knopf
• Formfaktor für einfache Platzierung auf einem Breadboard
• Integrierte USB-Kommunikation im ATmega32U4

Technische Daten

• Mikrocontroller: ATmega32U4
• Betriebsspannung: 5V
• Empfohlene Eingangsspannung: 7-12V
• Digital I/O Pins: 20
• PWM-Kanäle: 7
• Analoge Eingangskanäle: 12
• DC-Strom pro I/O-Pin: 20 mA
• DC-Strom für 3.3V-Pin: 50 mA
• Flash-Speicher: 32 KB (ATmega32U4), davon 4 KB für Bootloader verwendet
• SRAM: 2,5 KB (ATmega32U4)
• EEPROM: 1 KB (ATmega32U4)
• Taktfrequenz: 16 MHz
• Länge: 48 mm
• Breite: 18 mm
• Gewicht: 13 g

Lieferumfang

• 1x Arduino Micro Mikrocontroller-Board

Links

• Zum BerryBase Blog
• Datasheet
• Getting started with the Arduino Micro
• ATmega32U4

Das Arduino Micro ist ein kleines Mikrocontroller-Board, das auf dem Atmega32U4 basiert.

Grundlegende Produktinformationen: -- Primärfarben: Grün -- Zusätzliche Farben: Schwarz -- Tiefeneinheit: 18 mm -- Breiteneinheit: 48 mm -- Gewichtseinheit: 13 G -- Material: Epoxidharz - Technische Daten: -- Betriebsspannung : 5 V -- Analoge Eingangskanäle: 12 -- Eingebaute LEDs: 13 -- Taktrate: 16 MHz -- Gleichstrom für 3,3-Volt-Pins: 50 Ma -- Gleichstrom pro I/O-Pins: 20 Ma -- Eeprom: 1 KB -- Flash-Speicher: 32 KB -- Vom Bootloader verwendeter Flash-Speicher: 4 KB -- Minimale Eingangsspannung (empfohlen): 7 V -- Pwm-Kanäle: 7 -- SRAM: 2 KB -- Mikrocontroller: Atmega32U4 - Anschlüsse: -- Digitale I/O-Pins: 20 - Stromversorgung: -- Maximale Eingangsspannung (empfohlen): 12 V.

Arduino Micro ist ein kleines Board, das auf dem Mikrocontroller ATmega32u4 basiert.

• Technische Daten
• Betriebsspannung: 5 V
• Analoge Eingangskanäle: 12
• Eingebaute LEDs: 13
• Taktrate: 16 MHz
• DC-Strom für 3,3-Volt-Pins: 50 mA
• DC-Strom pro I/O-Pin: 20 mA
• EEPROM: 1 kB
• Flash-Speicher: 32 kB
• Vom Bootloader belegter Flash-Speicher: 4 kB
• Maximale Eingangsspannung (empfohlen): 12 V
• Minimale Eingangsspannung (empfohlen): 7 V
• PWM-Kanäle: 7
• SRAM: 2 kB
• Mikrocontroller: ATmega32U4
• Verbindungen
• Digitale E/A-Stifte: 20
• Grundlegende Informationen
• Farbe: Grün
• Zusätzliche Farbe: Schwarz
• Tiefe: 18 mm
• Breite: 48 mm
• Gewicht: 13 g
• Material: Epoxid

Redundante Controller:

ATmega32u4

Prozessortaktfrequenz:

16 MHz

RAM-Kapazität:

32 KB

Arduino A000053. Redundante Controller: ATmega32u4. Prozessortaktfrequenz: 16 MHz. RAM-Kapazität: 32 KB

ARDUINO® MICRO

Warum Sie dieses Produkt wählen sollten?

Auswahl an Hardware-Elektronikgeräten und freier Software (Open Source) mit einem neu programmierbaren Mikrocontroller, ideal für die Entwicklung von Elektronikprojekten sowohl auf professioneller Ebene als auch für Bildungs- oder Heimanwender. Es ermöglicht den Anschluss verschiedener Ein- und Ausgangskomponenten (E / A), eine Schnittstelle, über die Systeme und Robotik automatisiert sowie verschiedene Geräte gesteuert und mit Strom versorgt werden können. Es kann unter Windows, MacOSx und GNU / Linux programmiert werden.

Spezifikationen

• Karte mit MicroUSB-Anschluss für Arduino-Karten.
• Montiert mit ATmega328 4.2A Mikrocontroller. 16Mhz Uhr.
• Es verfügt über eine native USB-Schnittstelle zum Programmieren von Arduino-Karten, ohne dass ein USB-zu-Seriell-Konverter erforderlich ist.
• Es verfügt über PowerLED- und Rx- und Tx-Aktivitäts-LEDs.
• Es verfügt über einen MicroUSB-Anschluss für die Programmierung.
• Eingangsspannung: 7V bis 12V. Betriebsspannung 5V.
• Terminals für ICSP-Verbindung (In Chip Serial Programmer) und eine Reset-Taste.
• Kompatibel mit unserem Netzteil # VF001.
• Abmessungen: 17,5 x 18 x 49 mm (Breite x Höhe x Tiefe).

- Extrem kompakt und leicht - 20 digitale Ein-/Ausgangspins - 7 PWM-Ausgänge integriert - 12 analoge Eingänge verfügbar - Einfache USB-Anbindung - Direct als HID nutzbar - Prototyping auf Breadboard möglich Arduino Micro Das Micro ist ein Mikrocontroller-Board, das auf dem in Zusammenarbeit mit Adafruit entwickelten ATmega32U4 basiert. Es verfügt über 20 digitale Eingangs-/Ausgangspins (von denen 7 als PWM-Ausgänge und 12 als analoge Eingänge verwendet werden können), einen 16 MHz-Quarzoszillator, einen Micro-USB-Anschluss, einen ICSP-Header und eine Reset-Taste. Es enthält alles, was zur Unterstützung des Mikrocontrollers benötigt wird. Schließen Sie es einfach mit einem Micro-USB-Kabel an einen Computer an. Es hat einen Formfaktor, mit dem es einfach auf ein Steckboard platziert werden kann. Das Micro-Board ähnelt dem Arduino Leonardo, da der ATmega32U4 über eine integrierte USB-Kommunikation verfügt, sodass kein sekundärer Prozessor erforderlich ist. Dies ermöglicht es dem Micro, einem angeschlossenen Computer zusätzlich zu einem virtuellen seriellen/COM-Anschluss (CDC) als Maus und Tastatur zu erscheinen. Es hat auch andere Auswirkungen auf das Verhalten des Boards. - Mikrocontroller: ATmega32U4 - Betriebsspannung: 5V - Eingangsspannung (empfohlen): 7-12 V - Eingangsspannung (Grenzwert): 6-20 V - Digitale E/A-Pins: 20 - PWM-Kanäle: 7 - Analoge Eingangskanäle: 12 - Gleichstrom pro E/A-Pin: 20 mA - Gleichstrom für 3,3 V Pin: 50 mA - Flash-Speicher: 32 KB (ATmega32U4), wovon 4 KB vom Bootloader verwendet werden - SRAM: 2,5 KB (ATmega32U4) - EEPROM: 1 KB (ATmega32U4) - Taktfrequenz: 16 MHz - Integrierte LEDs: 13 - Länge: 48 mm - Breite: 18 mm - Gewicht: 13 g

Beschreibung Arduino Micro Platine Sehr kleine Bauweise 20 I/O Pins Passt auf gängige Steckboards Beim Arduino Micro handelt es sich um eine handlichere Version des Arduino Leonardo mit einer sehr kleinen Bauweise von 4.8 x 1.8 cm. Genau wie im großen Vorgänger ist hier ein ATmega32u4 verbaut. Dieser fortschrittliche Chip enthält eine eingebaute USB-Kommunikation. Dadurch ist es möglich, den Controller sowohl als HID-Gerät (wie z.B. eine Maus oder Tastatur) als auch als virtuelle COM-Schnittstelle zu betreiben. Das Board wird mit einem einfachen USB-Mirco-Kabel mit dem Computer verbunden. Diese Verbindung ermöglicht die Kommunikation in beide Richtungen und versorgt den Controller gleichzeitig mit Strom. Damit mit wird der Start in die Mikrocontrollerwelt unkompliziert. Die besondere Form des Arduino Micro ermöglicht es Ihnen den Controller auf ein Steckboard zu setzen. Die Verbindungen zu den 20 Input/Output Pins (davon 7 als PWM und 12 als Analoge Eingänge nutzbar) werden dadurch besonders übersichtlich. Der 16 MHz schnelle Prozessor und die 32 Kb Flash Speicher (4 KB davon mit dem Bootloader belegt) stellen hinreichende Ressourcen für große Projekte bereit.

Arduino Microcontrollerboard, Micro mit Steckverbinder (A000053)

Anschlüsse und Schnittstellen | Redundante Controller: ATmega32u4 | Prozessor | Prozessortaktfrequenz: 16 MHz | Speicher | RAM-Kapazität: 32 KB |

Arduino Mikro ist ein Mikrocontroller-Board, basierend auf dem ATmega32u4.

Arduino A000053. Redundante Co
