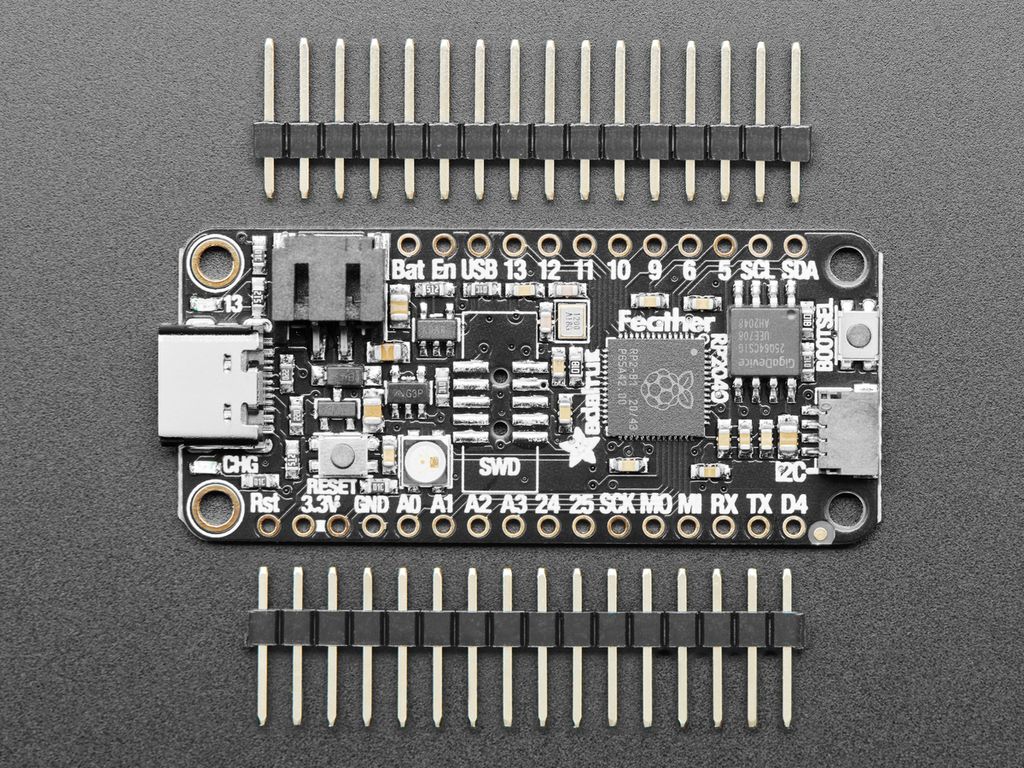

Adafruit Feather RP2040, Dual ARM Cortex-M0+ 133MHz bis zu 16MB Off-Chip Flash Speicher

BESCHREIBUNG

Ein neuer Chip bedeutet einen neuen Feather, und der Raspberry Pi RP2040 ist da keine Ausnahme. Als wir diesen Chip sahen, dachten wir: "Dieser Chip wird großartig sein, wenn wir ihm die Feather-Behandlung geben" und das haben wir getan! Dieser Feather enthält den RP2040 und alle Annehmlichkeiten, die du von Feather kennst und liebst

Es werden viele Exemplare hergestellt. Wenn wir vorübergehend keine mehr auf Lager haben, melde dich bitte an, um benachrichtigt zu werden, sobald wir neue Exemplare herstellen!

• Maße: 50.8mm x 22.8mm x 7mm ohne eingelötete Header
• Leicht wie eine (große?) Feder - 5 Gramm
• RP2040 32-bit Cortex M0+ Dual-Core mit 125 MHz bei 3,3V Logik und Leistung
• 264 KB RAM
• 8 MB SPI FLASH Chip zum Speichern von Dateien und CircuitPython/MicroPython Code. Kein EEPROM
• Tonnenweise GPIO! 21 x GPIO-Pins mit den folgenden Fähigkeiten
  • Vier12 Bit ADCs (einer mehr als beim Pico)
  • Zwei I2C-, zwei SPI- und zwei UART-Peripheriegeräte, von denen wir eines für die 'Haupt'-Schnittstelle in Standard-Feather-Positionen beschriften
  • 16 x PWM-Ausgänge - für Servos, LEDs, etc
  • Die 8 digitalen "Nicht-ADC/Nicht-Peripherie"-GPIOs sind aufeinanderfolgend für maximale PIO-Kompatibilität
• Eingebautes 200mA+ Lipoly-Ladegerät mit Ladestatusanzeige-LED
• Pin #13 rote LEDfür allgemeine Blinkfunktion
• RGB NeoPixel für Vollfarbanzeige.
• Integrierter STEMMA QT-Anschluss, an den Sie schnell und ohne Löten beliebige Qwiic-, STEMMA QT- oder Grove I2C-Geräte anschließen können!
• Reset-Taste und Bootloader-Auswahltaste für schnelle Neustarts(kein Ausstecken und Wiedereinstecken, um den Code neu zu starten)
• 3.3V Power/Aktivierungs-Pin
• 4 Befestigungslöcher
• 24-MHz-Quarz für perfektes Timing.
• 3.3V-Regler mit 500mA Spitzenstromausgang
• USB-Typ-C-Anschlussfür den Zugriff auf den integrierten ROM-USB-Bootloader und Debugging über die serielle Schnittstelle

Im RP2040 befindet sich ein permanenter ROM-USB-UF2-Bootloader. Das heißt, wenn Sie eine neue Firmware programmieren wollen, können Sie die BOOTSEL-Taste gedrückt halten, während Sie das Gerät an den USB-Anschluss anschließen (oder den RUN/Reset-Pin auf Masse ziehen), und es erscheint als USB-Laufwerk, auf das Sie die Firmware ziehen können. Diejenigen, die Adafruit-Produkte verwendet haben, werden dies sehr vertraut finden - wir verwenden diese Technik auf allen unseren nativen USB-Boards. Beachten Sie nur, dass Sie nicht auf Reset doppelklicken, sondern BOOTSEL während des Bootens gedrückt halten, um den Bootloader zu starten!

Der RP2040 ist ein leistungsstarker Chip, der die Taktfrequenz unseres M4 (SAMD51) hat und zwei Kerne, die unserem M0 (SAMD21) entsprechen. Da es sich um einen M0-Chip handelt, verfügt er nicht über eine Fließkommaeinheit oder DSP-Hardwareunterstützung - wenn Sie also etwas mit umfangreichen Fließkommaberechnungen machen, wird dies in Software erledigt und ist daher nicht so schnell wie ein M4. Bei vielen anderen Rechenaufgaben erreichen Sie annähernd M4-Geschwindigkeiten!

Für die Peripherie gibt es zwei I2C-Controller, zwei SPI-Controller und zwei UARTs, die über GPIO gemultiplext sind - welche Pins auf welche Weise belegt werden können, ist in der Pinbelegung angegeben. Es gibt 16 PWM-Kanäle, jeder Pin hat einen Kanal, auf den er eingestellt werden kann (dito in der Pinbelegung).

Sie werden feststellen, dass es kein I2S-Peripheriegerät, kein SDIO und keine Kamera gibt, was ist damit? Nun, statt spezifischer Hardware-Unterstützung für serielle Peripheriegeräte wie diese, kommt das RP2040 mit dem PIO-State-Machine-System, das eine einzigartige und leistungsstarke Möglichkeit bietet, eigene Hardware-Logik und Datenverarbeitungsblöcke zu erstellen, die eigenständig laufen, ohne eine CPU zu beanspruchen. Zum Beispiel NeoPixels - oft bitbangen wir das Timing-spezifische Protokoll für diese LEDs. Für den RP2040 verwenden wir stattdessen ein PIO-Objekt, das den Datenpuffer einliest und den richtigen Bitstream mit perfekter Genauigkeit ausgibt. Dasselbe gilt für I2S-Audioeingänge und -ausgänge, LED-Matrix-Displays, 8-Bit- oder SPI-basierte TFTs und sogar VGA! In MicroPython und CircuitPython können Sie PIO-Steuerbefehle erstellen, um das Peripheriegerät zu skripten und es zur Laufzeit zu laden. Es gibt 2 PIO-Peripheriegeräte mit jeweils 4 Zustandsautomaten.

Der RP2040 hat zwar viel Onboard-RAM (264KB), aber keinen eingebauten FLASH-Speicher. Stattdessen wird dieser von einem externen QSPI-Flash-Chip bereitgestellt. 8 MB stehen auf diesem Board zur Verfügung, die sich das laufende Programm und der von MicroPython oder CircuitPython verwendete Dateispeicher teilen. Bei der Verwendung von C/C++ steht der gesamte Flash-Speicher zur Verfügung, bei der Verwendung von Python verbleiben etwa 7 MB für Code, Dateien, Bilder, Fonts, etc.

RP2040 Chip Eigenschaften:

• Zwei ARM Cortex-M0+ @ 133MHz
• 264kB On-Chip-SRAM in sechs unabhängigen Bänken
• Unterstützung für bis zu 16 MB Off-Chip-Flash-Speicher über dedizierten QSPI-Bus
• DMA-Steuerung
• Vollständig angeschlossene AHB-Crossbar
• Interpolator- und Integer-Teiler-Peripherie
• On-Chip programmierbarer LDO zur Erzeugung der Kernspannung
• 2 On-Chip-PLLs zur Erzeugung von USB- und Kerntakten
• 30 GPIO-Pins, von denen 4 als Analogeingänge verwendet werden können
• Peripheriegeräte
  • 2 UARTs
  • 2 SPI-Steuerungen
  • 2 I2C-Steuerungen
  • 16 PWM-Kanäle
  • USB 1.1-Controller und PHY, mit Host- und Geräteunterstützung
  • 8 PIO-Zustandsmaschinen

Wird komplett montiert und getestet geliefert, mit dem UF2 USB Bootloader. Wir legen auch einige Header bei, so dass Sie es einlöten und in ein lötfreies Breadboard einstecken können.

TECHNISCHE DETAILS

Produkt-Abmessungen: 51.0mm x 23.0mm x 7.5mm
