Constructa CD30976, 265,6 m³/h, Abluft/Umluft, B, A, C, 63 dB

ARTIKELBESCHREIBUNG

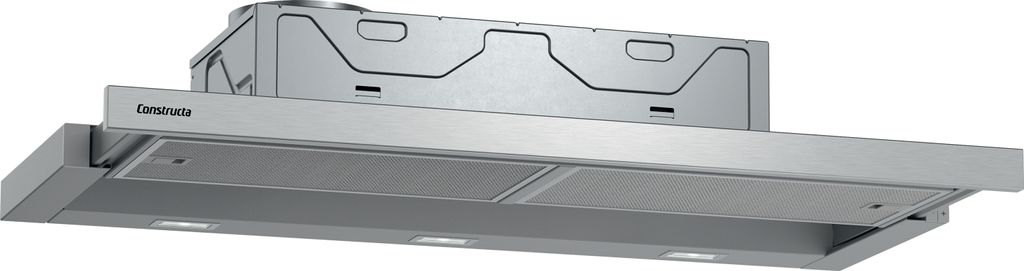

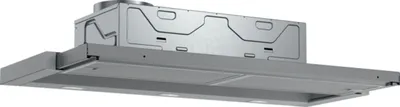

Constructa CD30976, Flachschirmhaube

Highlights

TECHNISCHE DATEN

Artikeldetails

- Produktgruppe: Dunstabzugshaube
- Marke: Constructa
- Internationale Bestellbezeichnung: CD30976
- Artikelnummer: CD30976
- EAN-Nummer: 4242004251408
- Farbe Gerät: Silbermetallic
- Farbe Gehäuse: Silbermetallic
- Material des Gehäuses angeben: verzinkt
- Bauart: Flachschirmhaube
- Steuerung: Elektronisch
- Bauform: Eingebaut
- Art der Installation: Eingebaut
- Bedienelemente: Taste
- Lage Gebläse: Motor im Gehäuse
- Art der Luftführung: Umrüstbar
- Anschlusswert: 76 W
- Absicherung: 10
- Spannung: 220-240 V
- Mindestspannung: 220 V
- Maximalspannung: 240 V
- Frequenz: 50; 60
- Minimalfrequenz: 50
- Maximalfrequenz: 60
- Länge Anschlusskabel: 175 cm
- Steckerart: Schuko-/Gardy.m.Erdung
- Gerätehöhe: 203 mm
- Gerätebreite: 898 mm
- Gerätetiefe: 290 mm
- Höhe verpacktes Gerät: 310 mm
- Breite verpacktes Gerät: 940 mm
- Tiefe verpacktes Produkt: 360 mm
- Nischenbreite minimal: 526 mm
- Nischenbreite maximal: 526 mm
- Nischentiefe: 290 mm
- EPREL Registration Number 2010: 565760
- Nettogewicht: 10.2 kg
- Bruttogewicht: 12.5 kg
- Luftauslass: Ja
- 2010/30/EU): A
- Durchschn. Jahresverbrauch Energie: 22.2 kWh/Jahr (in kWh/Jahr auf der Grundlage von Ergebnissen der Normprüfung über 24 h. Der tatsächliche Energieverbrauch hängt von der Nutzung und vom Standort des Geräts ab)
- Flüssigkeitsdynamik-Effizienz (2010/30/EU): 23.7
- Flüssigkeitsdynamik-Effizienzklasse (2010/30/EC): B
- Beleuchtungs-Effizienz (2010/30/EC): 65.7 lux/Watt
- Beleuchtungs-Effizienzklasse (2010/30/EC): A
- Fettfilter-Effizienz (2010/30/EU): 81.8 %
- Fettfilter-Effizienzklasse (2010/30/EU): C
- Max. Luftmenge: 266 m³/h
- Mindestluftstrom: 163.7 m³/h
- Luftstrom verstärkt (2010/30/EU): 412.0 m³/h
- Lautstärke bei max. Drehzahl (2010/30/EC): 63 dB
- Lautstärke bei min. Drehzahl (2010/30/EC): 50 dB
- Schallleistung dB: 63 dB(A) re 1 pW
- Geräuschpegel mit Schnellkoch-Position (Booster): 70 dB(A) re 1 pW
- Energieintelligentes Gerät, kann Verbrauchsverhalten optimieren (2017/1369/EU): Nein
- Drahtlose Kommunikation möglich: Nein
- Art der Schnittstelle zur Ansteuerung: Nein
- Möglichkeit zum Fern-Upgrade: Nein
- Möglichkeit zum Remote-Update zur Wartung: Nein
- Möglichkeit zur Sprachsteuerung: Nein
- Manuelle Bedienelemente: Kurzhubtasten
- Remote Control: Nein
- Anzahl Gebläse: 1
- Gesamtgebläseleistung: 70 W
- Max. Gebläseleistung - Abluftbetrieb: 266 m³/h
- Gebläseleistung bei Intensivstufe - Abluftbetrieb: 412 m³/h
- Max. Gebläseleistung - Umluftbetrieb: 263 m³/h
- Gebläseleistung bei Intensivstufe - Umluftbetrieb: 353 m³/h
- Beleuchtungs-Effizienz (2010/30/EC): Ein/Aus
- Anzahl Lampen: 3
- Gesamtleistung Lampen: 6 W
- Gesamtlichtstärke: 355 lux
- Material Fettfilter: Aluminium waschbar
- Durchmesser Abluftstutzen: 120 / 150 mm
- Rückstauklappe: Nein
- Geruchsfilter: Nein
- Anzahl der Geschwindigkeitseinstellungen: 3 Lüfterstufen und 1 Intensivstufe
- Art der verwendeten Leuchten: LED

DOKUMENTE

Maßzeichnungen

EU-Energie-Label

Eigenschaften

Betriebsanleitungen

Bedienungsanleitung


Bauform

• 90 cm Flachschirmhaube, silbermetallic
• Für Abluft- oder Umluftbetrieb
• Für Umluftbetrieb wird ein Standard Umluftset (Sonderzubehör) benötigt

DesignKomfort

• Kurzhubtasten (3 Leistungsstufen und 1 Intensivstufe) mit LED-Anzeige
• Elektronische Steuerung seitlich
• Intensivstufen mit automatischer Rückstellung nach 6 Minuten
• Automatischer Gebläsenachlauf

Ausstattung

• Gleichmäßige, helle Beleuchtung mit 3 x 1,5 W LED-Modul
• Farbtemperatur: 3500 K
• Beleuchtungsstärke: 355 lux
• Kassette mit Alurahmen
• Langlebiger Metall-Fettfilter, spülmaschinengeeignet

Betriebsart und Leistung

• Lüfterleistung nach EN 61591 bei Abluftbetrieb:
• Max. Normalstufe: 266m³/h
• Intensivstufe: 412 m³/h
• Geräuschwerte nach EN 60704-2-13 bei Abluftbetrieb:
• Max. Normalstufe: 63dB(A) re 1 pW
• Intensivstufe: 70 dB(A) re 1 pW
• Geräusch min./max. Normalstufe: 50/63 dB
• 1 Hochleistungsgebläse: Energiesparender Betrieb durch effiziente BLDC-Technolgie

Planungs- und Installationsinformation

• Zum Einbau in einen 60 cm oder 90 cm breiten Oberschrank
• Gerätemaße (HxBxT): 203 x 898 x 290 mm
• Einbaumaße (HxBxT): 162 x 526 x 290 mm
• Abluftausgang Ø 150 mm
• Länge Anschlusskabel: 1.75 m mit Stecker
• Griffleiste: Edelstahlgriffleiste enthalten

Umwelt und Sicherheit

• (auf einer kala von A+++ bis D)
• Durchschnittlicher Energieverbrauch: 22.2 kWh/Jahr*
• Lüfter-Effizienzklasse: B*
• Beleuchtungs-Effizienzklasse: A*
• Fettfilter-Effizienzklasse: C*
• Gesamtanschlusswert: 76 W

• Farbe Gerät: Silbermetallic
• Grundfarbe des Produkts: Nicht zutreffend
• Farbe Gehäuse: Silbermetallic
• Material des Gehäuses angeben: verzinkt
• Bauart: Flachschirmhaube
• Steuerung: Elektronisch
• Bauform: Eingebaut
• Art der Installation: Eingebaut
• Bedienelemente: Taste
• Dekorfähig: Nicht zutreffend
• Lage Gebläse: Motor im Gehäuse
• Art der Luftführung: Umrüstbar
• Anschlusswert: 76 W
• Absicherung: 10
• Spannung: 220-240 V
• Mindestspannung: 220 V
• Maximalspannung: 240 V
• Frequenz: 50; 60
• Minimalfrequenz: 50
• Maximalfrequenz: 60
• Länge Anschlusskabel: 175 cm
• Steckerart: Schuko-/Gardy.m.Erdung
• Gerätehöhe: 20,3 cm
• Gerätebreite: 89,8 cm
• Gerätetiefe: 29 cm
• Höhe verpacktes Gerät: 31 cm
• Breite verpacktes Gerät: 94 cm
• Tiefe verpacktes Produkt: 36 cm
• Nischenbreite minimal: 52,6 cm
• Nischenbreite maximal: 52,6 cm
• Nischentiefe: 29 cm
• EPREL Registration Number 2010: 565760
• Nettogewicht: 10,2 kg
• Bruttogewicht: 12,5 kg
• Luftauslass: Ja
• Durchschn. Jahresverbrauch Energie: 22.2 kWh/Jahr
• Flüssigkeitsdynamik-Effizienz (2010/30/EU): 23.7
• Beleuchtungs-Effizienz (2010/30/EC): 65.7 lux/Watt
• Fettfilter-Effizienz (2010/30/EU): 81.8 %
• Max. Luftmenge: 266 m³/h
• Mindestluftstrom: 164 m³/h
• Luftstrom verstärkt (2010/30/EU): 412 m³/h
• Lautstärke bei max. Drehzahl (2010/30/EC): 63 dB
• Lautstärke bei min. Drehzahl (2010/30/EC): 50 dB
• Schallleistung dB: 63 dB(A) re 1 pW
• Geräuschpegel mit Schnellkoch-Position (Booster): 70 dB(A) re 1 pW
• Energieintelligentes Gerät, kann Verbrauchsverhalten optimieren (2017/1369/EU): Nein
• Drahtlose Kommunikation möglich: Nein
• Netzwerk-Breitbandtechnologie: Nicht zutreffend
• Art der Schnittstelle zur Ansteuerung: Nein
• Möglichkeit zum Fern-Upgrade: Nein
• Möglichkeit zum Remote-Update zur Wartung: Nein
• Möglichkeit zur Sprachsteuerung: Nein
• Manuelle Bedienelemente: Kurzhubtasten
• Remote Control: Nein
• Gesamtgebläseleistung: 70 W
• Max. Gebläseleistung - Abluftbetrieb: 266 m³/h
• Gebläseleistung bei Intensivstufe - Abluftbetrieb: 412 m³/h
• Max. Gebläseleistung - Umluftbetrieb: 263 m³/h
• Gebläseleistung bei Intensivstufe - Umluftbetrieb: 353 m³/h
• Beleuchtungs-Effizienz (2010/30/EC): Ein/Aus
• Gesamtlichtstärke: 355 lux
• Material Fettfilter: Aluminium waschbar
• Durchmesser Abluftstutzen: 12 cm
• Rückstauklappe: Nein
• Geruchsfilter: Nein
• Anzahl der Geschwindigkeitseinstellungen: 3 Lüfterstufen und 1 Intensivstufe
• Art der verwendeten Leuchten: LED
• bsh-group.com/Product_Shots/3000x3000/16580245_CD30976_PGA_2_def.jpg
• bsh-group.com/Product_Shots/3000x3000/16025211_3BT264MX_PGA_4_def.jpg
• COMBINED_NOMENCLATURE_CODE: 84146000
• RECYCLING_WEIGHT_CARDBOARD: 1.360
• RECYCLING_WEIGHT_EPS: 0.530
• RECYCLING_WEIGHT_PLASTIC: 0.025
• RECYCLING_WEIGHT_WOOD: 0.377
• RECYCLING_WEIGHT_OTHER: 0.010
• RECYCLING_WEIGHT_PACKAGING: 2.302

Maximale Absaugleistung:

265,6 m³/h

Absaugart:

Abluft/Umluft

Fluiddynamische Effizienzklasse:

B

Beleuchtungs-Effizienzklasse:

A

Ölfilter-Effizienzklasse:

C

Anzahl Geschwindigkeiten:

3

Geräuschpegel:

63 dB

Maximale Umluftbetrieb Leistung:

178 m³/h

Boost-Position Luftabsaugleistung:

412 m³/h

Intensivgeschwindigkeit:

Ja

Geräuschpegel (langsame Geschwindigkeit):

50 dB

Geräuschpegel (hohe Geschwindigkeit):

63 dB

Luftschallemission (hohe Drehzahl):

70 dB

Luftstrom (niedrige Geschwindigkeit):

163 m³/h

Mindestabstand vom elektrischen Kochfeld:

43 cm

Mindestabstand vom Gas-Kochfeld:

65 cm

Typ:

Flachschirmhaube

Produktfarbe:

Metallisch, Silber

Eingebautes Display:

Ja

Gehäusematerial:

Galvanisiertes Stahl

Steuerung:

Tasten

Kabellänge:

1,75 m

Displaytyp:

LED

Durchmesser Auspuffanschluss:

15 cm

Anzahl der Motoren:

1

Motor enthalten:

Ja

Motortyp:

BLDC

:

Fettfiltertyp:

Aluminium

Anzahl Filter:

1 Stück(e)

Geschirrspülerfilter:

Ja

Entfernbarer Filter:

Ja

Lampenleistung:

1,5 W

Anzahl an Lampen:

3 Glühbirne(n)

Leuchtmitteltyp:

LED

Lichtintensität:

355 Lux

Beleuchtungseffizienz (LE):

65,7 Lux pro Watt

dt>

A

Jährlicher Energieverbrauch:

22,2 kWh

skala:

A+++ bis D

Anschlusswert:

76 W

Stromverbrauch (Standby):

0,19 W

AC Eingangsspannung:

220 - 240 V

AC Eingangsfrequenz:

50 / 60 Hz

Stromstärke:

10 A

ach alter Skala):

A

Breite:

898 mm

Tiefe:

290 mm

Höhe (max):

20,3 cm

Gewicht:

10,3 kg

Einbaunische Breite:

52,6 cm

Einbaunische Tiefe:

29 cm

Einbaunische Höhe:

16,2 cm

Fettfiltereffizienz (GFE):

81,8%

Fluiddynamische Effizienz (FDE):

23,7

Die Constructa Flachschirmhaube mit 4-stufiger Lüfterleistung, effzientem BLDC-Motor und LED Beleuchtung sparsam in .

Breite in cm:

89.8

Maximale LÃ1/4fterleistung in m³/h:

412

Filtersystem:

Metall-Filter

Abzugssystem:

Abluft/Umluft

Anzahl Motoren:

1

Anzahl Gebläsestufen:

4

Geräuschemissionen dB(A) re1 pW:

63

Stromverbrauch pro Jahr in kWh:

22

Produkttyp:

Flachschirmhaube

Inverter-Motor:

ja

:

A

Fluiddynamische Effizienz (EU):

B

Beleuchtungseffizienzklasse (EU):

A

Fettabscheidegrad Effizienzklasse (EU):

C

Bauform 90 cm Für Abluft- oder Umluftbetrieb Für Umluftbetrieb wird ein Standard Umluftset (Sonderzubehör) benötigt Design Komfort Hohe, fein dosierbare Lüfterleistung durch Elektronik-Steuerung Kurzhubtasten (3 Leistungsstufen und 1 Intensivstufe) mit LED-Anzeige Elektronische Steuerung seitlich Intensiv-Stufen mit automatischer Rückstellung Automatischer Gebläsenachlauf Ausstattung Gleichmäßige, helle Beleuchtung mit 3 x 1,5 W LED-Modul Farbtemperatur: 3500 K Beleuchtungsstärke: 355 lux Kassette mit Alurahmen Langlebiger Metall-Fettfilter, spülmaschinengeeignet Betriebsart und Leistung Lüfterleistung bei Abluftbetrieb nach EN 61591: max. Normalstufe266 m³/h, Intensivstufe 412 m³/h Geräuschwerte nach EN 60704-2-13 bei Abluftbetrieb: Max. Normalstufe:63dB(A) re 1 pW Intensivstufe:70 dB(A) re 1 pW Geräusch min./max. Normalstufe: 50/63 dB 1 einflutig liegend. Energiesparender Betrieb durch effiziente BLDC-Technolgie Planungs- und Installationsinformation Einbaufähig in 60 oder 90 cm breiten Oberschrank Gerätemaße (HxBxT): 203 x 898 x 290 mm Einbaumaße (HxBxT): 162 x 526 x 290 mm Abluftstutzen Ø 150 mm (Ø 120 mm beiliegend) Länge Anschlusskabel: 1.75 m mit Stecker Umwelt und Sicherheit (auf einer kala von A+++ bis D) Durchschnittlicher Energieverbrauch: 22.2 kWh/Jahr* Lüfter-Effizienzklasse: B* Beleuchtungs-Effizienzklasse: A* Fettfilter-Effizienzklasse: C* Gesamtanschlusswert: 76 W
