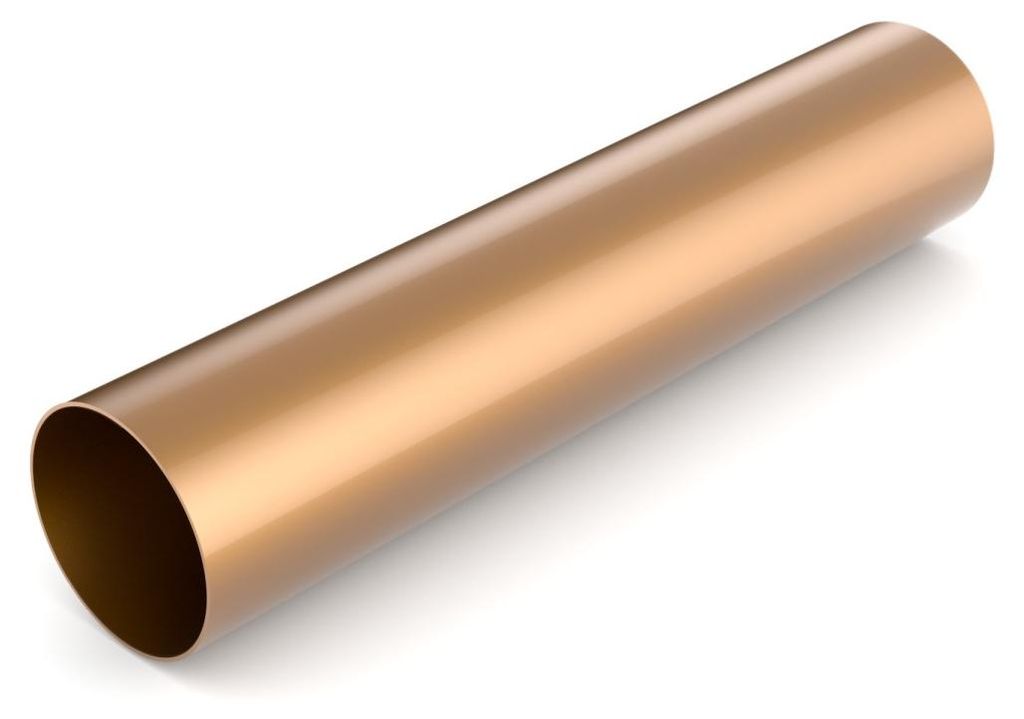

BRYZA Kunststoff Dachfallrohre ohne Hals Ø 90 mm, Länge 3M, Kupfer - eigene Farbe

BRYZA Kunststoff Dachfallrohre ohne Hals Ø 90 mm, Länge 3M, Kupfer - eigene Farbe

Das Kunststoffrinnensystem von BRYZA ist seit 2004 auf dem europäischen Markt. Dank des technischen Wissens des Herstellers und dem Einsatz moderner Technik ist es BRYZA gelungen, ein hochwertiges Dachrinnensystem zu schaffen, das in Europa seinesgleichen sucht. PVC-Produkte zeichnen sich durch geringes Gewicht, gute Beständigkeit gegen Witterungseinflüsse, durch Labortests und Alterungstests bestätigte Farbechtheit der Oberfläche aus.

Bryza ist ein umfassendes Dachrinnensystem

Das komplette besteht aus Dachrinnen mit einem Durchmesser von 75, 100, 125 und 150 mm sowie Fallrohren mit einem Durchmesser von 63, 90 und 110 mm. Die Installation des Dachrinnensystems ist sehr einfach und kann von jedem erfahreneren Benutzer durchgeführt werden. Wir bieten insgesamt acht Farboptionen an, um alle Bedürfnisse unserer Kunden zu erfüllen.

Abmessungen der Wanne:

Abmessungen der Leitung:

Farbvarianten:

Welche Größe werden Sie brauchen?

Bitte achten Sie bei der Auswahl der Größe des Rinnensystems darauf, dass es ausreichend Wasser aus der Dacheindeckung ableiten kann. Sie müssen die sogenannte effektive Dachabdeckung berechnen, die das Regenwasser in Dachrinnen und Fallrohre leitet. Verwenden Sie zur Berechnung der effektiven Dachfläche die Formel (A+B/2) x C

A - Horizontale Breite des Daches bis zum Dachfirst

B - Dachhöhe

C - Dachlänge (First)

Installation einer Kunststoffrinne

Richtige Platzierung der Dachrinnen

Durch eine ordnungsgemäße Installation müssen Fallrohre vor Schnee geschützt werden, der vom Dach fällt. Die Dachrinnenwulst (die Traufe) ollte nicht über die Dachverlängerung hinausragen, wie in der Abbildung dargestellt.

Einbau der Haken

Befestigen Sie Kunststoff- oder Metallhaken an Latten oder Sparren. Der Abstand zwischen den Haken sollte 40-50 cm betragen. Die Dachrinne sollte zum Fallrohr hin ein Gefälle von mindestens 2 mm pro 1 m aufweisen.

Dachrinnen schneiden

Schneiden Sie die Dachrinne mit einer feinen Säge rechtwinklig auf die passende Länge.

Installation von Dachrinnen an Haken

Bei Kunststoff- und Metallhaken sollte der Installationsprozess damit beginnen, dass das Ende des Hakens in die Zwickel eingeführt und dann in die Haken gelegt wird.

Installation von Kessel und Dachrinnenverbindung

Ein Rinnenkessel in einem Kunststoffrinnensystem funktioniert ähnlich wie ein Dachrinnenverbindung. In die Dachrinne wird kein Loch gebohrt, sondern endet 5 mm vor dem Fallrohr und beginnt 5 mm hinter dem Fallrohr.Daher ist es notwendig, die Wassermenge im Voraus zu berechnen und die Dachrinne bei Bedarf zu kürzen. Das bedeutet, dass es immer einen Anschluss von Rinnen im Kessel gibt.

Wenn Sie planen, das Fallrohr vom Kessel vertikal ohne Winkel zu verlegen, ist es notwendig, eine Fallrohrverbinder für den Anschluss an den Rinnenkessel zu kaufen, da die Fallrohre nicht mit einem Halz ausgestattet sind.

Montage der Dachrinnenfront

Die Montage der Dachrinnenvorkopf sollte mit dem Einführen der Vorderkante (die Traufe) in die Vorderkante der Front begonnen werden. Sie können dann die Vorderseite der Dachrinne nach hinten neigen.

Installation die Ablaufrohre am Rinnenkessel

Es ist immer notwendig, mit dem Fallrohr von der Dachrinne aus die Fassade zu erreichen. Dazu müssen wir einen Dachrinnenkessel in der Dachrinne platzieren und dann nach Rohrbogen, Rohr (je nach Abstand) und Rohrbogen zusammenbauen. So gelangen wir an die Fassade und weiter hinunter zum Geiger.

Montage der Fallrohrschelle an der Fassade

Für jede Fallrohrschelle muss auch ein Dorn mit einem Dübel gekauft werden, der zum Befestigen der Fallrohrschelle erforderlich ist. Zunächst müssen Sie den Abstand der Fallrohrschelle planen, die maximal 2-2,5m voneinander entfernt sein sollten. Danach müssen Sie ein Loch in der Größe des Dübels in die Fassade bohren und an der Fassade befestigen. Anschließend wird der Dorn mit einer Schelle versehen und das Fallrohr in die Fallrohrschelle eingeführt.

Abmessungen der Kunststoffleitung

Schema des Bryza PVC-Systems
