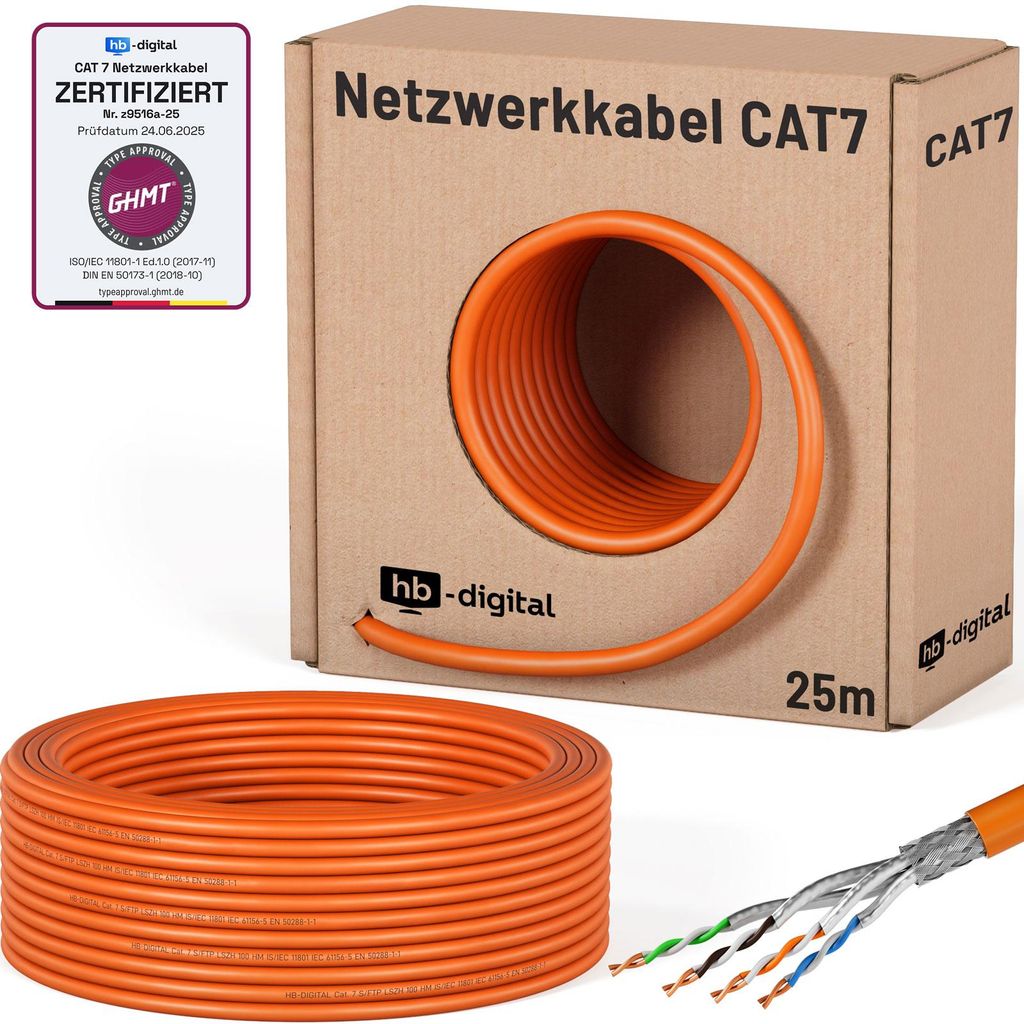

hb-digital CAT 7 Verlegekabel 25m Ethernetkabel Datenkabel Installationskabel max. 1000 MHz S/FTP AWG23 LSZH orange

Technische Daten:
Kabelkategorie: CAT 7
Adern Innenleiter Material: reines Kupfer
Adern Innenleiter Durchmesser: 0,55 mm AWG23
Leiteraufbau: Twisted Pair, 4 Adernpaare
Paarfarben: gruen + weiss; braun + weiss; orange + weiss; blau + weiss
Das zweite Kabel im Paar ist einfarbig weiss - das ist fuer Installationskabel typisch
Schirmung: doppelt geschirmt mit Alu Folie 0,025 mm PiMF paarweise und verzinntem Kupfergeflecht als Gesamtabschirmung
Aussenmantel Durchmesser: 7,2 mm
Aussenmantel Material: LSZH halogenfrei
Brandschutzklasse BauPVO / CPR: Eca

Temperaturbereich:
Einbau: -20 C bis +60 C
Betrieb: 0 C bis +50 C
Lagerung: -15 C bis +50 C

Biegeradius:
Beim Einbau: min. 4 x D
Im eingebauten min. 8 x D

Elektrische und mechanische Eigenschaften:
Uebertragungsgeschwindigkeiten: bis zu 10 Gbit/s bzw. 10000 Mbit/s
Datenfrequenzrate: max. bis zu 1000 MHz
Impedanz bei 100 MHz: 100 +/- 5 Ohm
Kopplungsdaempfung: 85 dB
Betriebsspannung: 125 V
Quetschfestigkeit: min. 1000 N/10 cm
Gleichstromwiderstand: max. 76 Ohm/km
Widerstandsunsymmetrie: max. 2 Prozent
Isolationswiderstand: min. 5000 MOhm x km
Gegenseitige Kapazitaet: nom. 43 pF/m
Kapazitaetsunsymmetrie: max. 1600 pF/km
Ausbreitungsverzoegerung: max. 430 ns/100 m
Laufzeitverzoegerung: max. 25 ns/100 m
Pruefspannung: 1000 V
NVP Wert: 78-80 Prozent

Anschluesse:
Anschluss A: Netzwerk Rohkabel ohne Stecker
Anschluss B: Netzwerk Rohkabel ohne Stecker
Den passenden Stecker koennen Sie bei uns separat

Normen und Richtlinien:
ISO IEC 11801 2nd ed
ISO IEC 61156-5
EN 50290-2-23
EN 50290-2-27
EN 60332-1-2
EN 60754-1/2
EN 61034-2
LVD Low Voltage Directive 2014/35/EC
RoHS EC Directive 2015/863/EU
