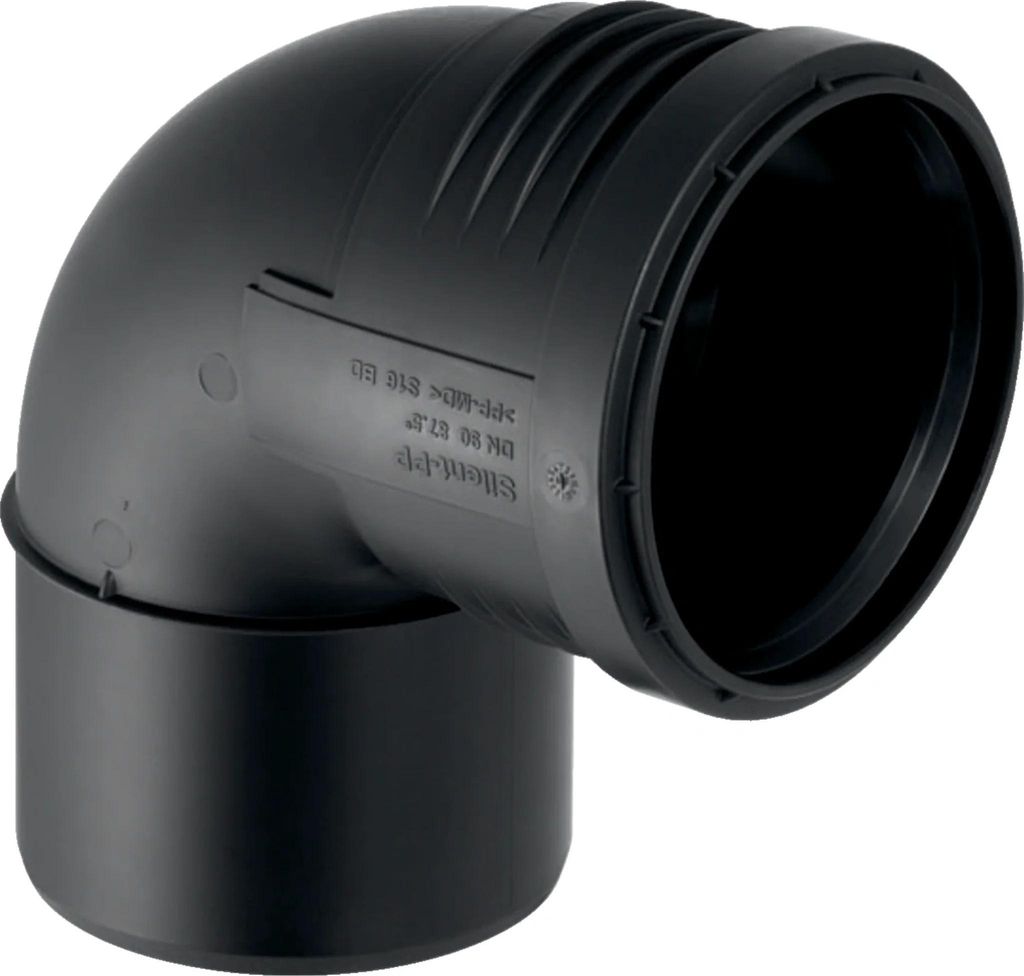

Geberit Silent-PP Bogen: 87.5°, d=32mm

Geberit Silent-PP Bogen
Verwendungszwecke

• Zum Ableiten von Abwasser innerhalb von Gebäuden
• Für Zentralstaubsaugeranlagen in Einfamilienhäusern ausschließlich Bögen 45° mit Dimensionen DN 40–50 verwenden
• Für Druckleitungen von Abwasserhebeanlagen nach EN 12050-2 und EN 12050-3 ausschließlich die Dimensionen DN 32–50 verwenden

Eigenschaften

• Schalloptimiert

Technische Eigenschaften

• Montagetemperatur (°C): -10 – +40 °C
• Werkstoff: PP-MD
• Wärmeausdehnung (mm/(m·K)): 0,08 mm/(m·K)
• Form: Bogen
• DN / Nennweite: 30
• DN/OD / Nennweite: 32
• d, ø / Außendurchmesser (mm): 32 mm
• arc / Winkel (°): 87,5 °
• X / Schenkellänge / L-Maß (cm): 6,4 cm
• Z / Z-Maß (cm): 1,9 cm
• Z1 / Z-Maß (cm): 2 cm
• Länge Anschluss 1 (mm): 64 mm
• Länge Anschluss 2 (mm): 0 mm

Geberit Silent-PP Bogen. Verwendungszwecke: Zum Ableiten von Abwasser innerhalb von Gebäuden. Für Zentralstaubsaugeranlagen in Einfamilienhäusern ausschließlich Bögen 45° mit Dimensionen DN 40–50 verwenden. Eigenschaften: Schalloptimiert. Dichtung aus EPDM. Technische Eigenschaften:

• Montagetemperatur (min. bis max.): -10 bis +40 °C
• Werkstoff: PP-MD
• Wärmeausdehnung: 0,08 mm/(m·K)
• Außendurchmesser (d, ø): 32 mm
• Winkel (arc): 87,5 °
• Schenkellänge (X / L-Maß): 6,4 cm
• Z-Maß: 1,9 cm

Details: - Herstellernummer: 390024141 - Herstelltypnummer: 390.024.14.1

Biegewinkel:

87,5°

Anzahl:

1

Breite:

19 mm

Verwendungszwecke - Zum Ableiten von Abwasser innerhalb von Gebäuden - Für Zentralstaubsaugeranlagen in Einfamilienhäusern ausschließlich Bögen 45Grad mit Dimensionen DN 40-50 verwenden - Für Druckleitungen von Abwasserhebeanlagen nach EN 12050-2 und EN 12050-3 ausschließlich die Dimensionen DN 32-50 verwenden Eigenschaften - Schalloptimiert Technische Eigenschaften - Farbe: mattschwarz - Montagetemperatur (GradC): -10 - +40 GradC - Werkstoff: PP-MD - Wärmeausdehnung (mm/(m*K)): 0,08 mm/(m*K) - d, D / Außendurchmesser (mm): 32 mm - arc / Winkel (Grad): 87,5 Grad - X / Schenkellänge / L-Maß (cm): 6,4 cm - Z / Z-Maß (cm): 1,9 cm - DN / Nennweite: 30 - Z1 / Z-Maß (cm): 2 cm
